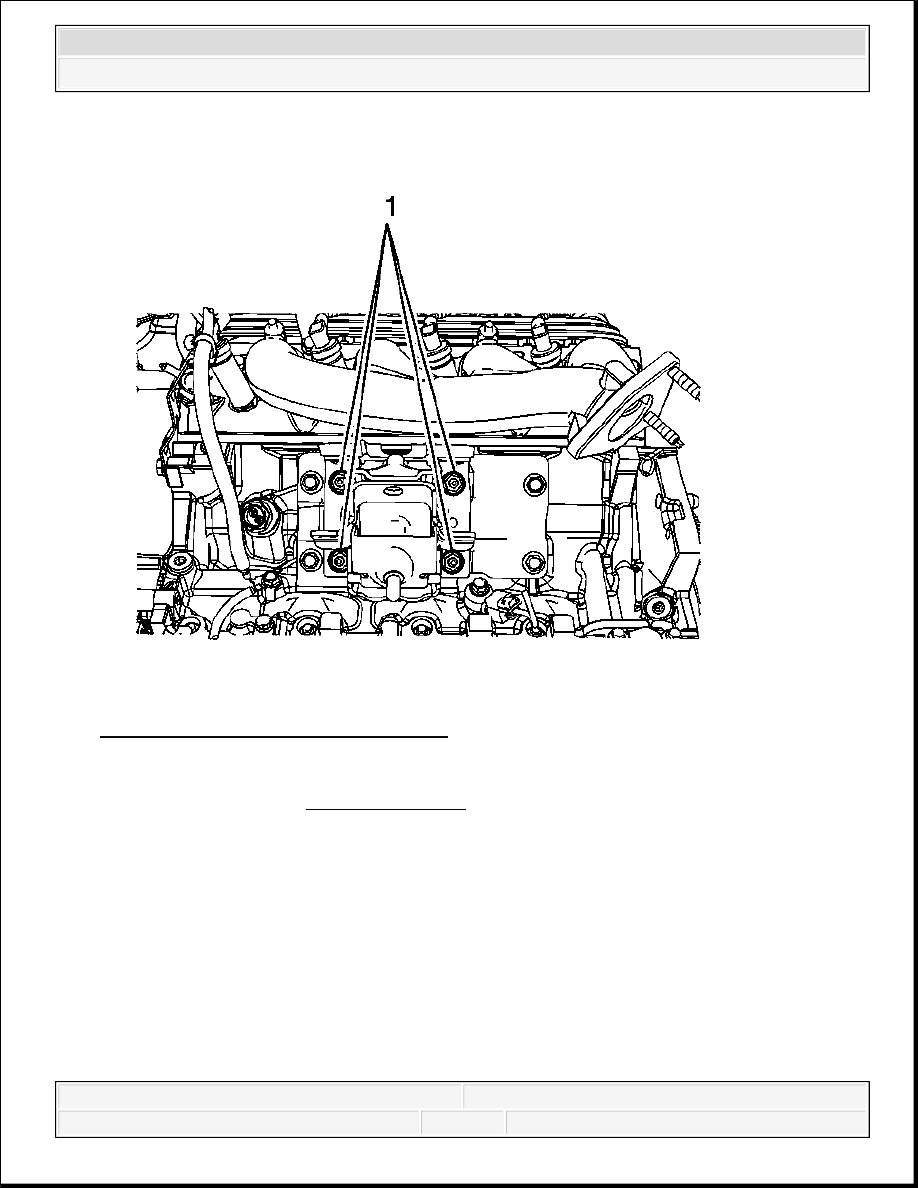

Fig. 33: Engine Mount & Engine Bolts
Courtesy of GENERAL MOTORS CORP.

2. Working through the wheelhouse opening, install the engine mount to engine nuts (1).

Tighten: Tighten the bolts to 55 N.m (41 lb ft).

3. Using the adjustable jack, lower the engine until the engine mount is sitting flush on the

frame.

4. Remove the adjustable jack from the engine block.

NOTE:

Refer to Fastener Notice .



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



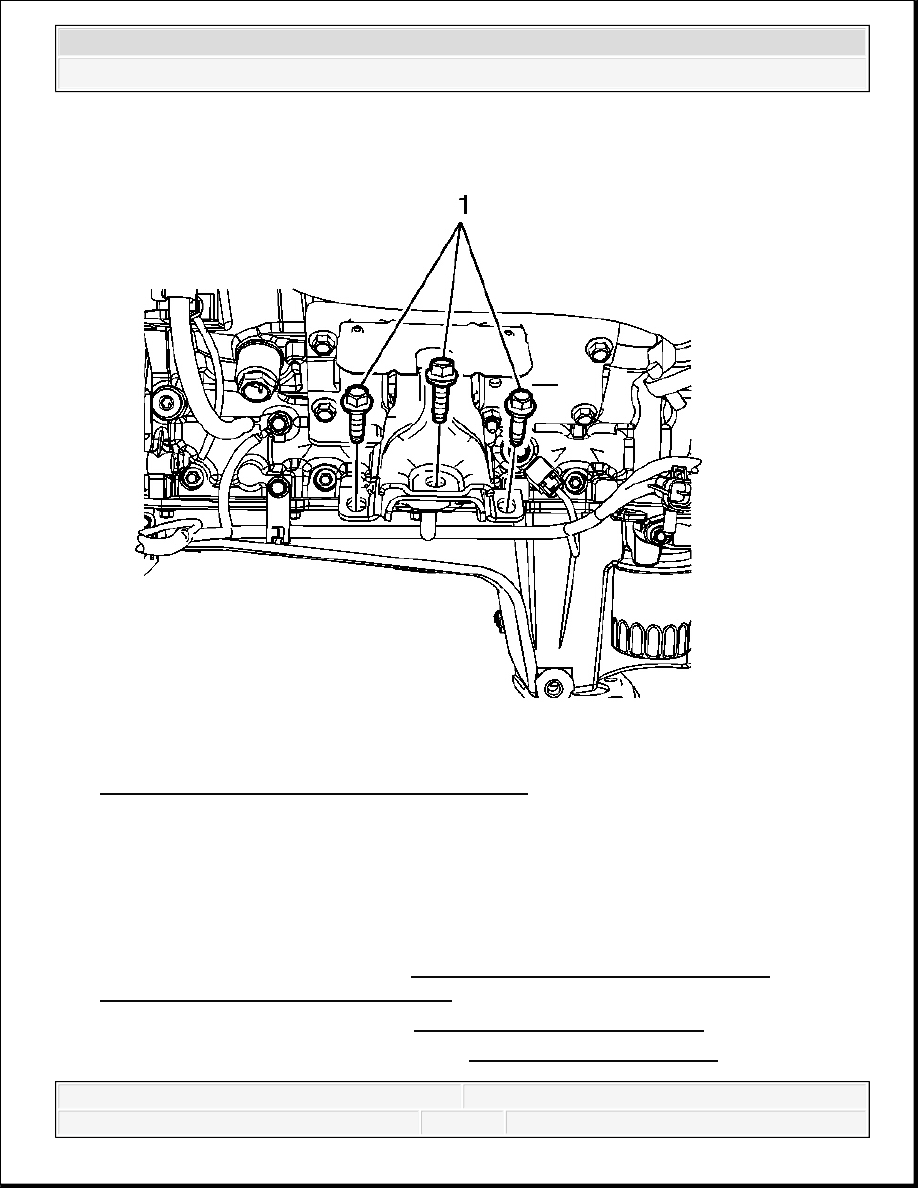

Fig. 34: Engine Mount Replacement - Left Side
Courtesy of GENERAL MOTORS CORP.

5. Install the engine mount to frame bolts (1).

Tighten: Tighten the bolts to 65 N.m (48 lb ft) starting with the middle bolt then either side
bolt.

6. Install the wheelhouse liner. Refer to Wheelhouse Panel Replacement (Front) or

Wheelhouse Panel Replacement (Rear) .

7. Install the oil pan skid plate. Refer to Oil Pan Skid Plate Replacement .

8. Install the engine protection shield. Refer to Engine Shield Replacement .



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



9. Install the left front wheelhouse panel. Refer to Wheelhouse Panel Replacement (Front)

or Wheelhouse Panel Replacement (Rear) .

10. Lower the vehicle.

ENGINE MOUNT REPLACEMENT - RIGHT SIDE

Removal Procedure

NOTE:

When raising or supporting the engine for any reason, do not use a
jack under the oil pan, any sheet metal, or the crankshaft pulley.
Due to the small clearance between the oil pan and the oil pump
screen, jacking against the oil pan may cause the pan to be bent
against the pump screen. This will result in a damaged oil pickup
unit.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



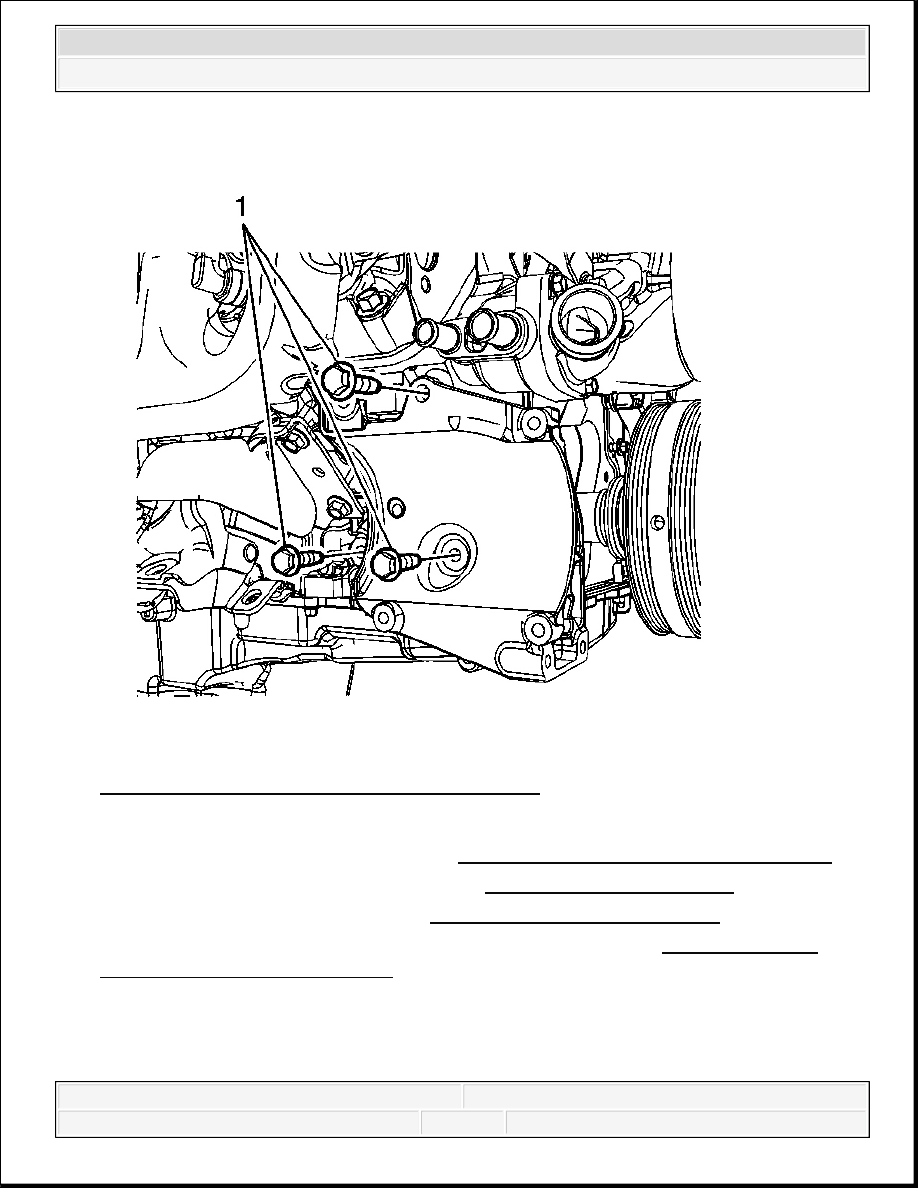

Fig. 35: Engine Mount Replacement - Right Side
Courtesy of GENERAL MOTORS CORP.

1. Remove the front tire and wheels. Refer to Tire and Wheel Removal and Installation .

2. Remove the engine protection shield. Refer to Engine Shield Replacement .

3. Remove the oil pan skid plate. Refer to Oil Pan Skid Plate Replacement .

4. Unbolt the air conditioning compressor and position aside. Refer to Air Conditioning

Compressor Replacement (LH8) .

5. Remove the air conditioning bracket bolts (1).
