10. Make sure to install the connecting rod facing the right direction.

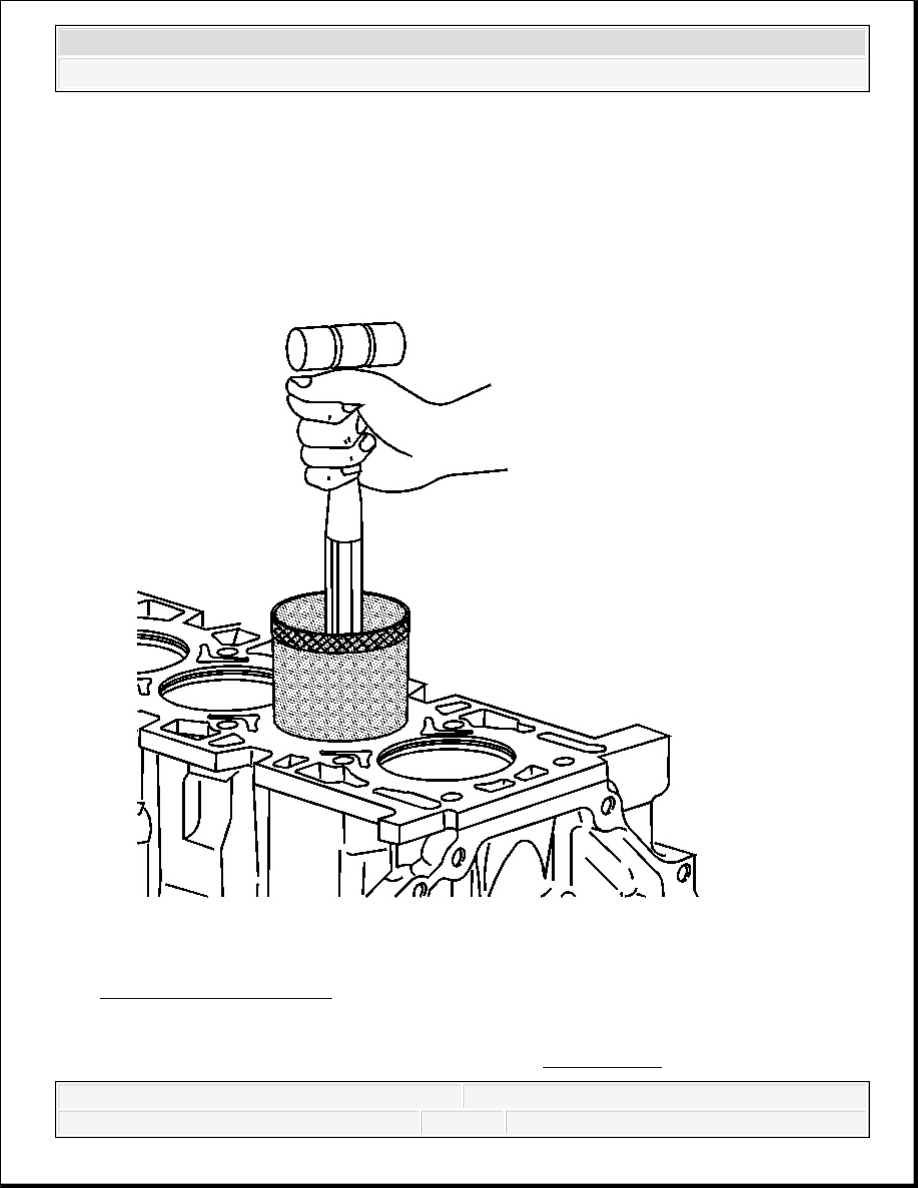

Fig. 614: Installing Piston
Courtesy of GENERAL MOTORS CORP.

11. Hold EN-48260 firmly against the engine block. See Special Tools. Using a wooden

IMPORTANT: The oil hole, in the connecting rod, should be facing the

exhaust side of the block.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



hammer handle, lightly tap the top of the piston until all of the piston rings enter the cylinder
bore.

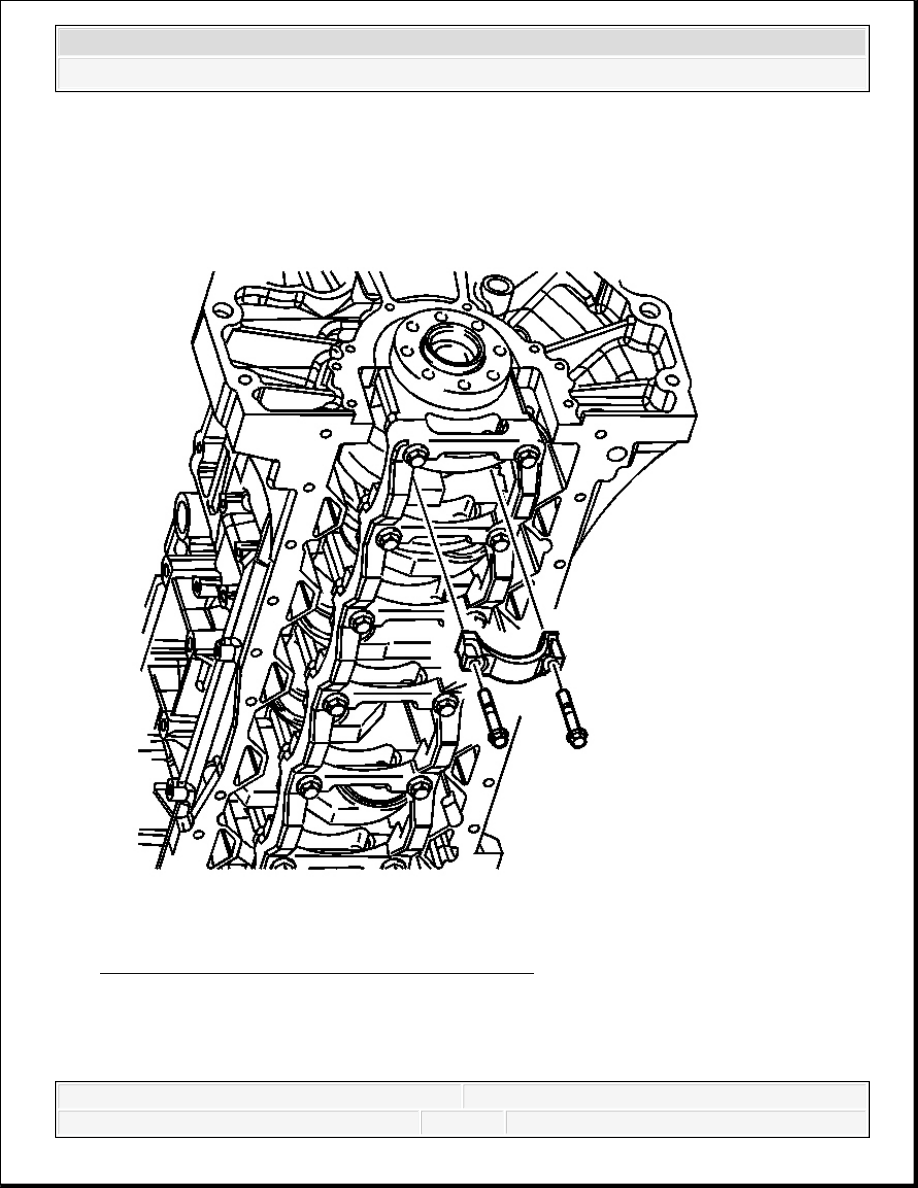

Fig. 615: View Of Connecting Rod, Cap & Bolts
Courtesy of GENERAL MOTORS CORP.

12. Guide the connecting rod end onto the crankshaft journal.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



Use J 41556 to pull the connecting rod into place. See Special Tools.

13. Install the connecting rod bearing, cap and bolts.

Tighten:

1. Tighten the connecting rod bearing cap bolts on the first pass to 25 N.m (18 lb ft).

2. Use J 45059 to tighten the connecting rod bearing cap bolts on the second pass an

additional 110 degrees. See Special Tools.

NOTE:

Refer to FASTENER NOTICE .



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



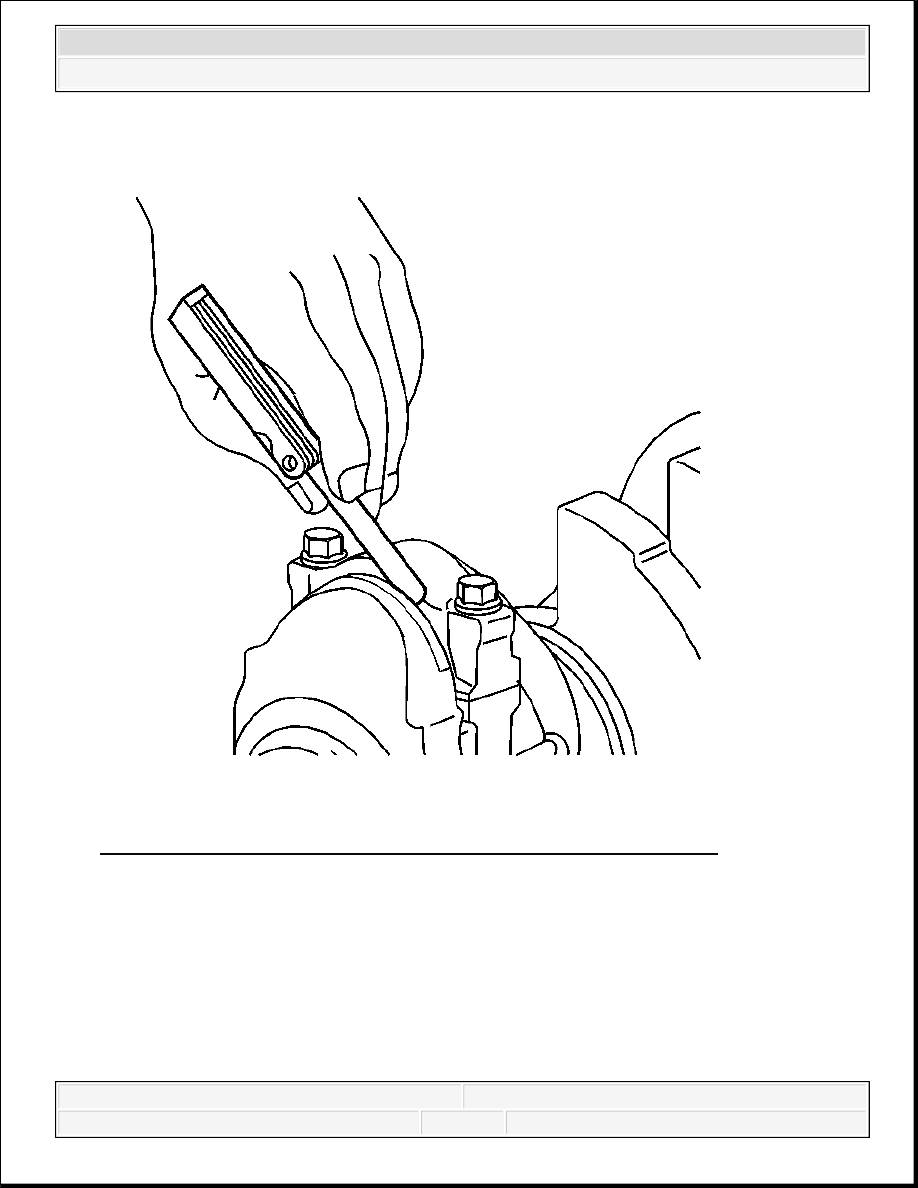

Fig. 616: Tapping Connecting Rod Assembly Parallel To Crankshaft
Courtesy of GENERAL MOTORS CORP.

14. With the pistons and connecting rods installed, use a soft faced mallet and lightly tap each

connecting rod assembly parallel to the crankshaft.

15. Measure the connecting rod side clearance using a feeler gauge. Connecting rod side

clearance should be between 0.05-0.35 mm (0.0019-0.0137 in).
