1. Clean and soak the following components in a carburetor cleaning solution to remove

carbon, sludge and varnish:

Piston

Piston pin

Connecting rod



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3

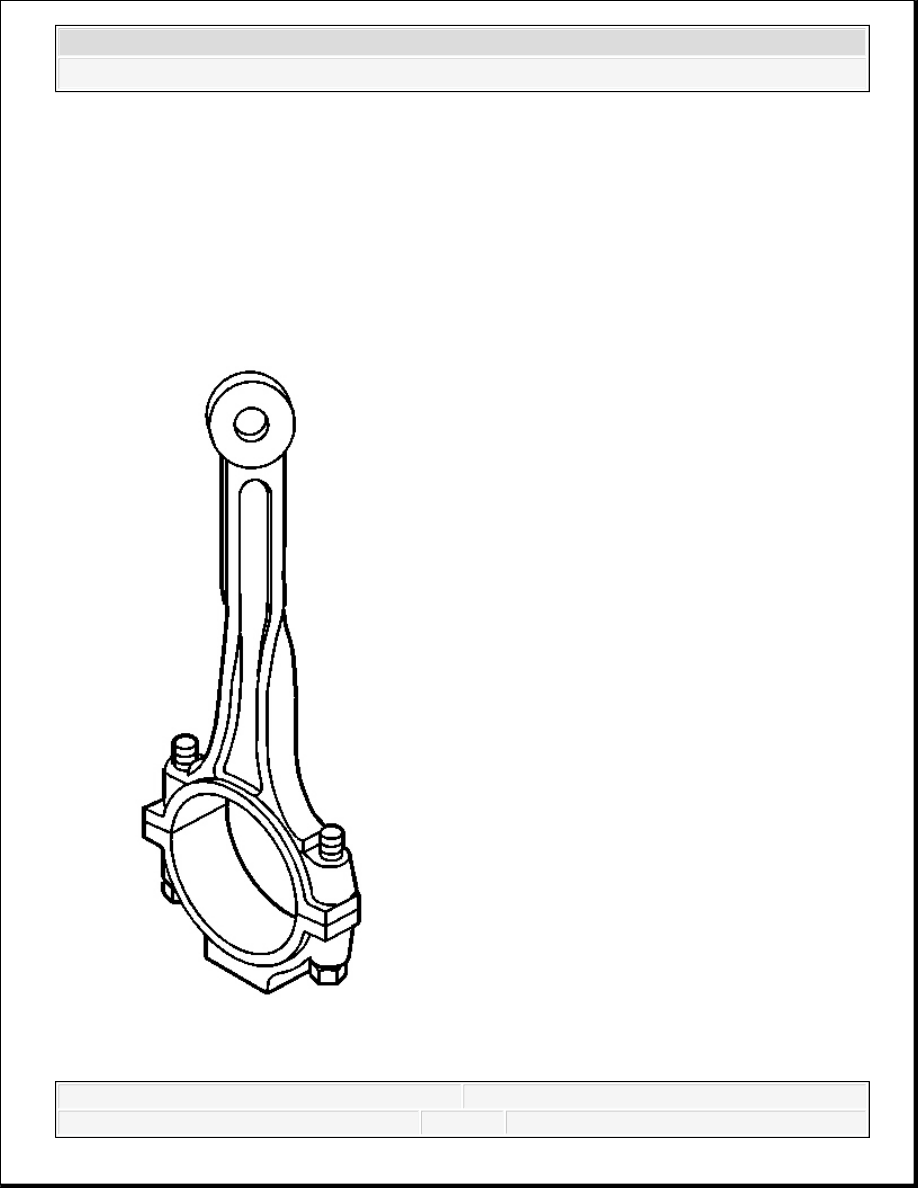

Fig. 423: Identifying Twisted Connecting Rod
Courtesy of GENERAL MOTORS CORP.

2. Install the connecting rod cap.

3. Place the connecting rod assembly on a checking fixture.

4. Inspect the connecting rod assembly for bending or twisting.

5. Replace any bent or twisted connecting rods.

6. If the connecting rod large bore contains minor scratches or abrasions, clean the bore in a

circular direction with light emery paper. DO NOT scrape the connecting rod or cap.

7. Measure the piston pin to connecting rod bore using the following procedure:

Using an outside micrometer, take two measurements of the piston pin in the area of
the connecting rod contact.

Using an inside micrometer, measure the connecting rod piston pin bore.

Subtract the piston pin diameter from the piston pin bore diameter.

The clearance should not be more than 0.018 mm (0.0007 in).

8. If there is excessive clearance, replace the piston pin.

9. If there is still excessive clearance, replace the connecting rod.

10. If there is evidence of pin bore or pin scoring, replace the rod and pin assembly.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3

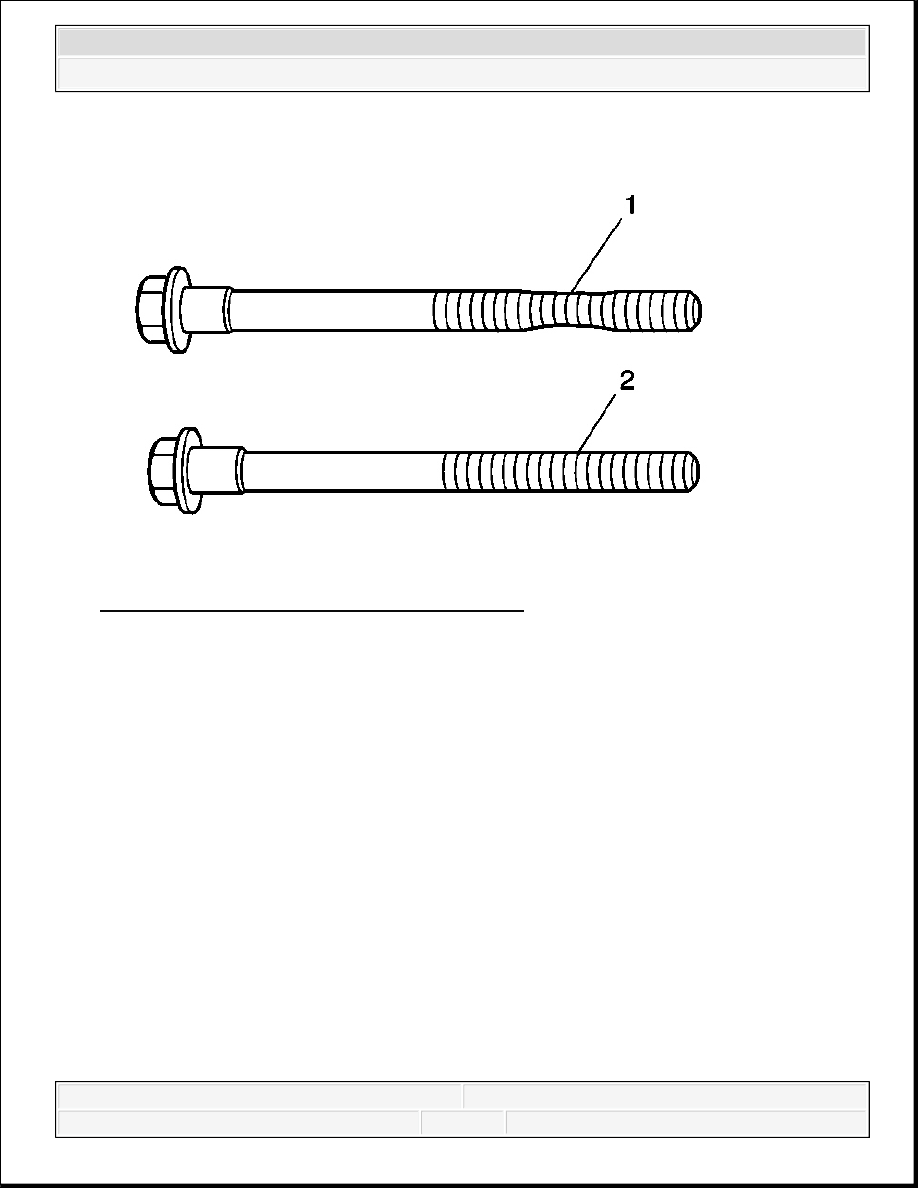

Fig. 424: Inspecting Connecting Rod Cap Bolts
Courtesy of GENERAL MOTORS CORP.

11. Inspect the connecting rod bearings for the following conditions:

Craters or pockets

Flattened sections

Excessive scoring or discoloration.

Imbedded debris

Bright, polished sections

12. Inspect the inside of the connecting rod bearing and outside diameter of the connecting rod

bearing journal for wear. This indicates high spots.

13. Inspect the connecting rod bearing bore for taper and out-of-round.

14. Inspect the connecting rod bolts for stretching (compare to new or known good bolt). The

callout (1) is a stretched bolt, (2) is a new or good bolt.

15. Clean the piston skirts and the pins with a cleaning solvent. DO NOT wire brush any part of

the piston.

16. Clean the piston ring grooves. Ensure that the oil ring holes and slots are clean.

17. Inspect the pistons for the following conditions:



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



Cracked ring lands, skirts or pin bosses

Ring grooves for nicks, burrs that may cause binding

Warped or worn ring lands

Eroded areas at the top of the piston

Scuffed or damaged skirts

Worn piston pin bores

18. Replace pistons that show any signs or damage or excessive wear.

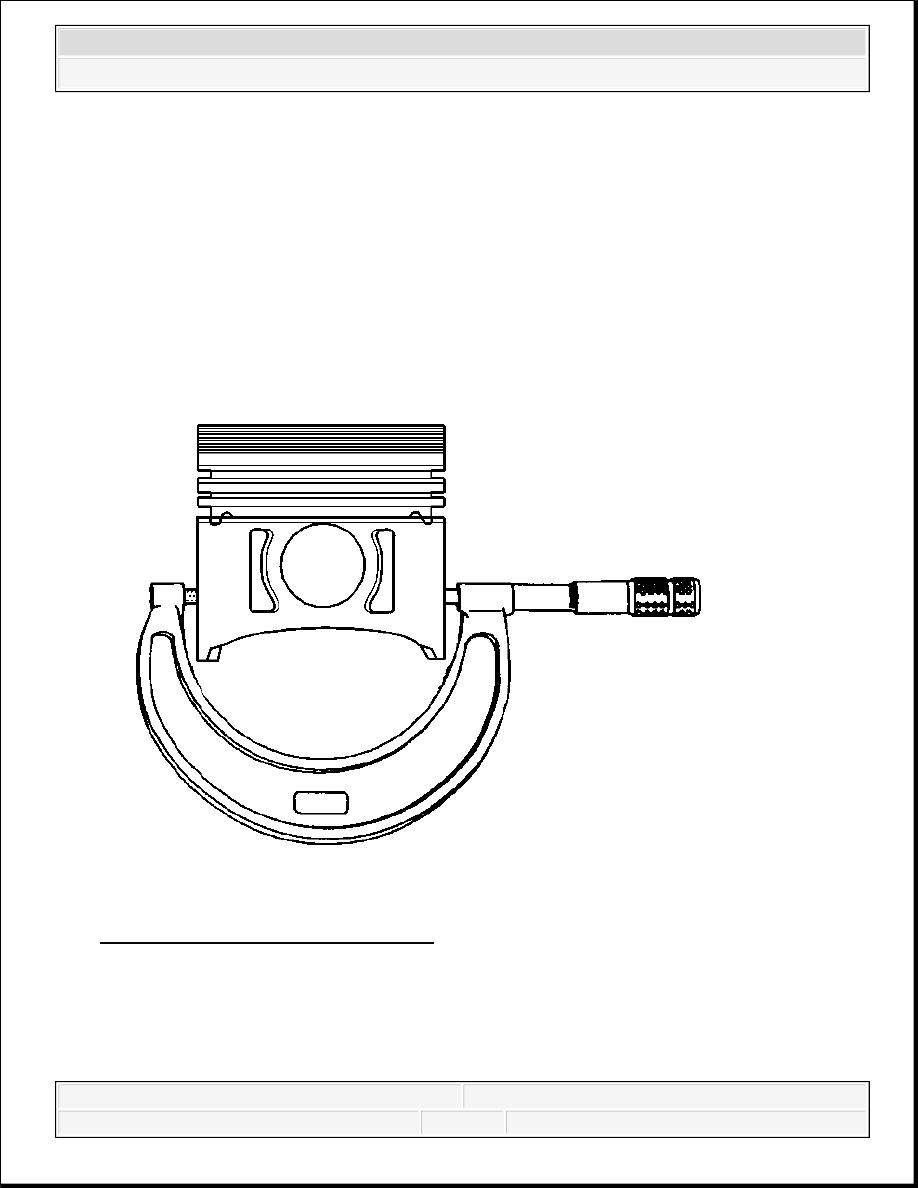

Fig. 425: Measuring Piston Diameter
Courtesy of GENERAL MOTORS CORP.

IMPORTANT: When fitting pistons, consider both the piston and the

cylinder bore conditions together. Production and service
pistons have the same nominal weight and may be
