5. Inspect the outer surfaces of the crankshaft bearings for the following conditions:

Wear - surface wear indicates either movement of the insert or high spots in the
surrounding material (spot wear)

Overheating or discoloration

Looseness or rotation indicated by flattened tangs and wear grooves

6. Inspect the crankshaft main bearings for craters or pockets. Flattened sections on the

crankshaft bearing halves also indicate fatigue.

7. Inspect the thrust surfaces of the main thrust bearing for the following conditions:

Wear

Grooving - Grooves are caused by irregularities of the crankshaft thrust surface.

8. Inspect the crankshaft bearings for excessive scoring or discoloration.

9. Inspect the crankshaft bearings for dirt or imbedded debris.

10. Inspect the crankshaft bearings for improper seating indicated by bright, polished sections.

11. Inspect the crankshaft bearings for uneven side-to-side wear. This may indicate a bent

crankshaft or a tapered bearing journal.

12. Inspect the connecting rod bearing bores using the following procedure:

1. Tighten the connecting rod bearing cap to specification.

2. Use J 8087 to measure the bearing bore for taper and out-of-round. See Special

Tools. Record the readings.

3. No taper or out-of-round should exist.

IMPORTANT: Note the location of the crankshaft main bearing high spots.

If the spots are not in line, the crankshaft is bent. Replace the
crankshaft.

IMPORTANT: If crankshaft bearing failure is due to conditions other than

normal wear, investigate the cause of the condition. Inspect
the crankshaft or connecting rod bearing bores.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3

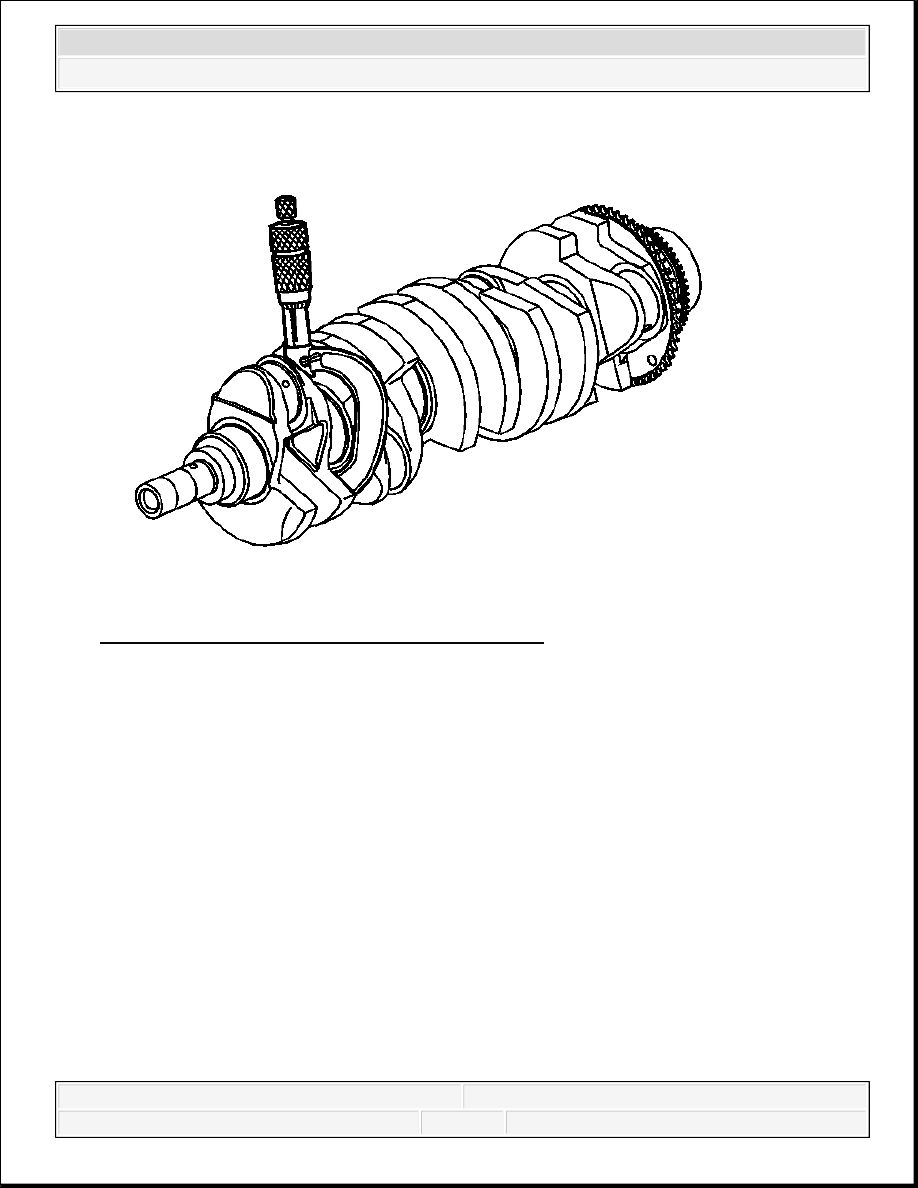

Fig. 414: Measuring Crankshaft Bearing Journal
Courtesy of GENERAL MOTORS CORP.

13. Measure the crankshaft bearing journal diameter with a micrometer in several places, 90

degrees apart. Average the measurements.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3

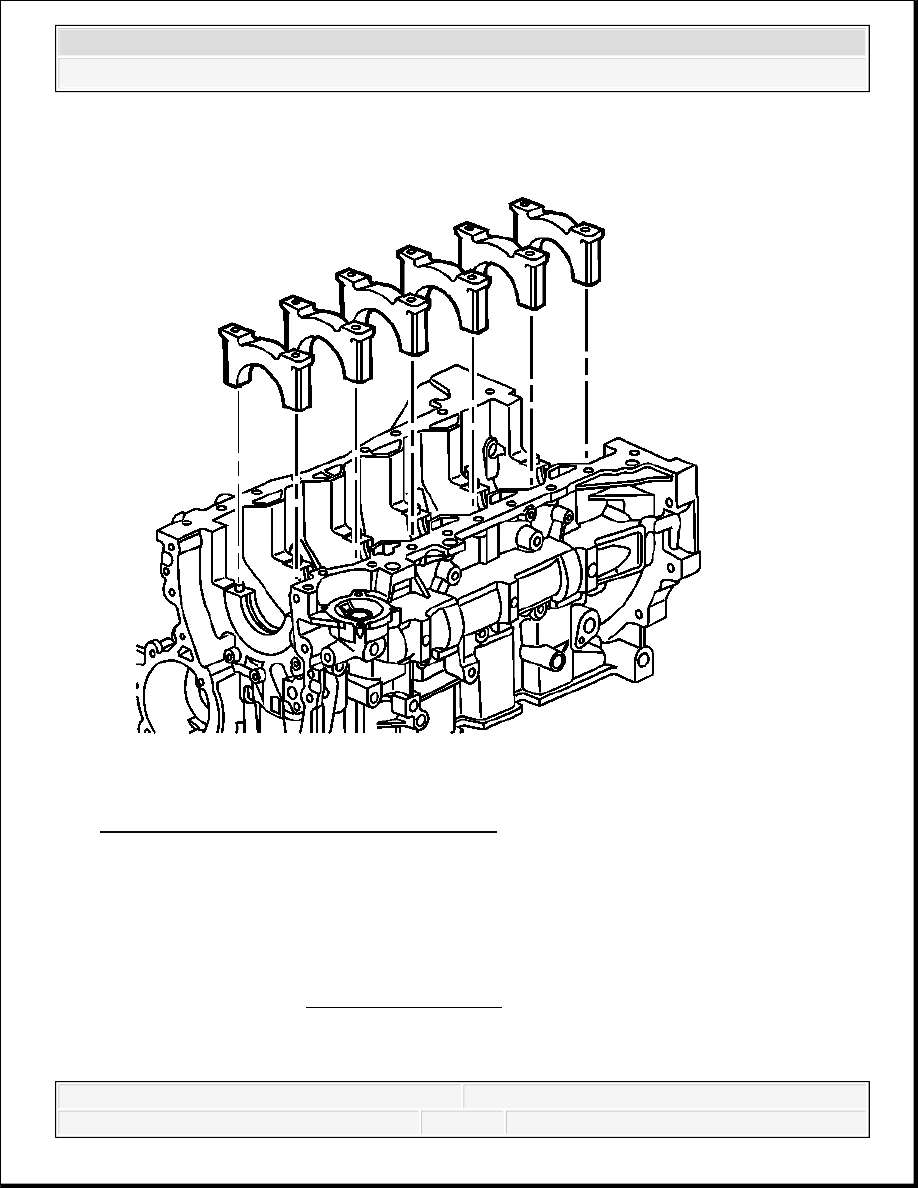

Fig. 415: View Of Crankshaft Bearing Caps
Courtesy of GENERAL MOTORS CORP.

14. Measure the crankshaft bearing journal taper and runout.

15. Install the crankshaft bearing caps.

16. Install the crankshaft main bearing cap stiffener.

17. Install the crankshaft bearing cap bolts.

NOTE:

Refer to FASTENER NOTICE .



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



Tighten:

1. Tighten the crankshaft bearing cap bolts to 25 N.m (18 lb ft).

2. Use J 45059 to tighten the crankshaft bearing cap bolts an additional 180 degrees. See

Special Tools.

18. Measure the crankshaft main bearing inside diameter with an inside micrometer.

19. Measure the connecting rod inside diameter in the same direction as the length of the rod

with an inside micrometer.

20. If the specified clearances cannot be met, the crankshaft, connecting rods or block may need

to be replaced.

CRANKSHAFT BALANCER CLEANING AND INSPECTION
