Hummer H3. Manual - part 377

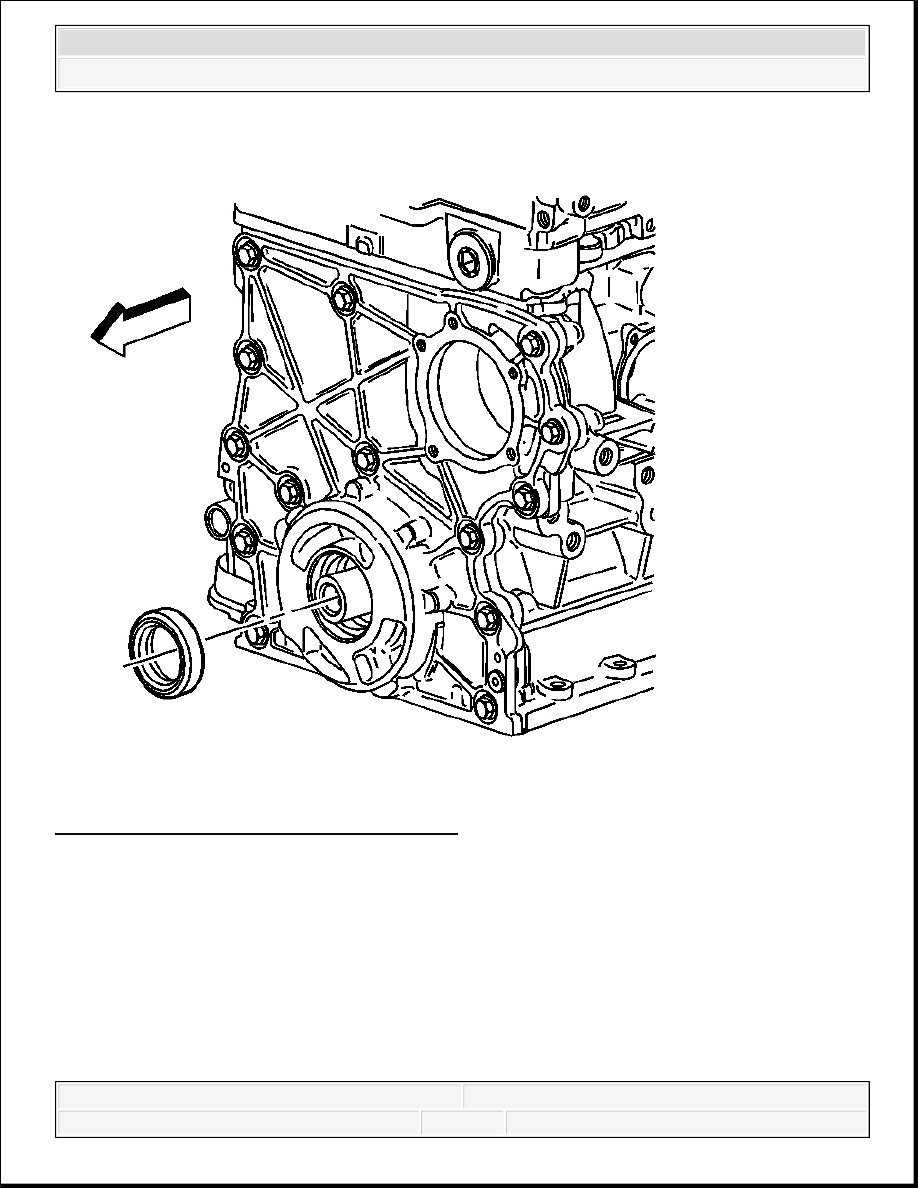

Fig. 353: View Of Crankshaft Front Oil Seal
Courtesy of GENERAL MOTORS CORP.

Pry out and discard the crankshaft front oil seal using a suitable tool.

ENGINE FRONT COVER REMOVAL

IMPORTANT: Do not damage the engine front cover or the crankshaft.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



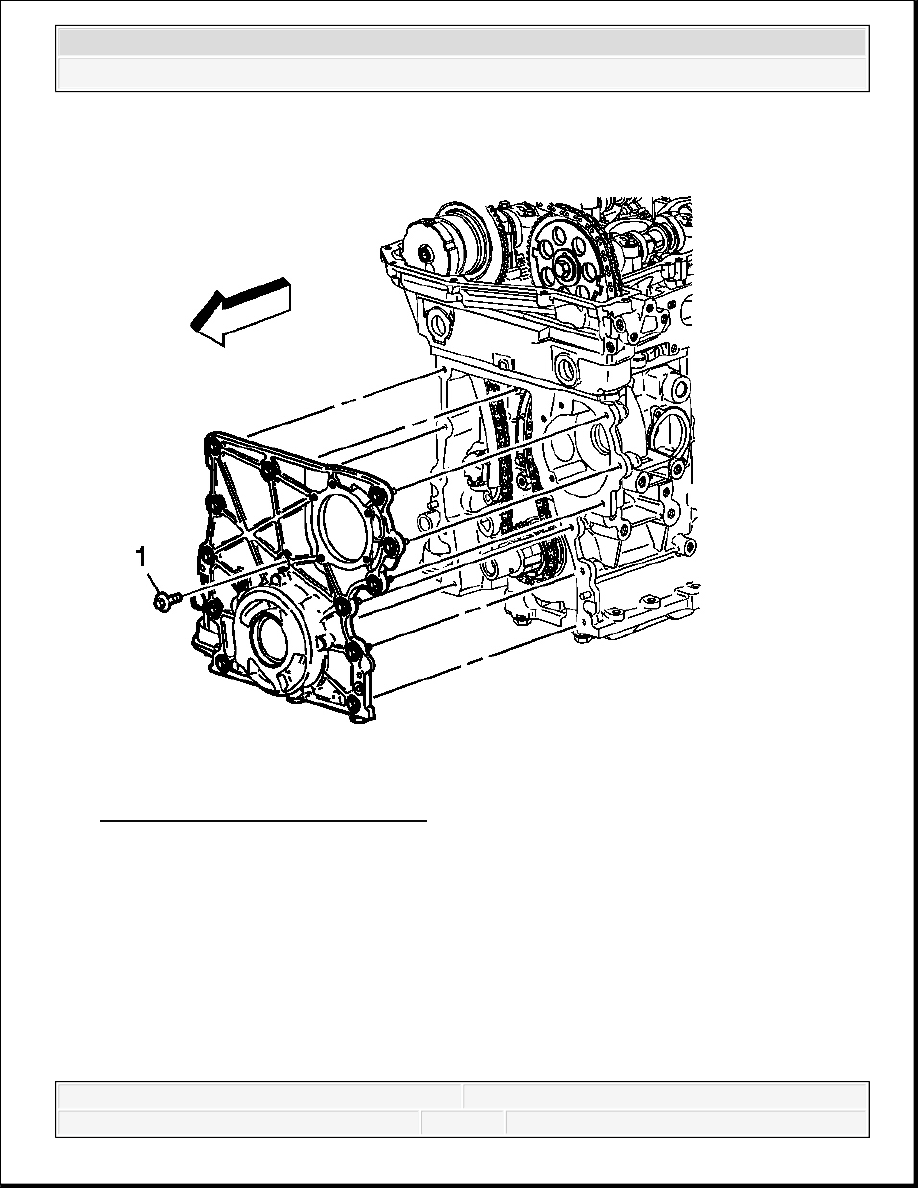

Fig. 354: View Of 7 mm Center Bolt
Courtesy of GENERAL MOTORS CORP.

1. Remove the 7 mm center bolt (1) first.

2. Loosen the engine front cover bolts.

3. Remove the engine front cover and bolts.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



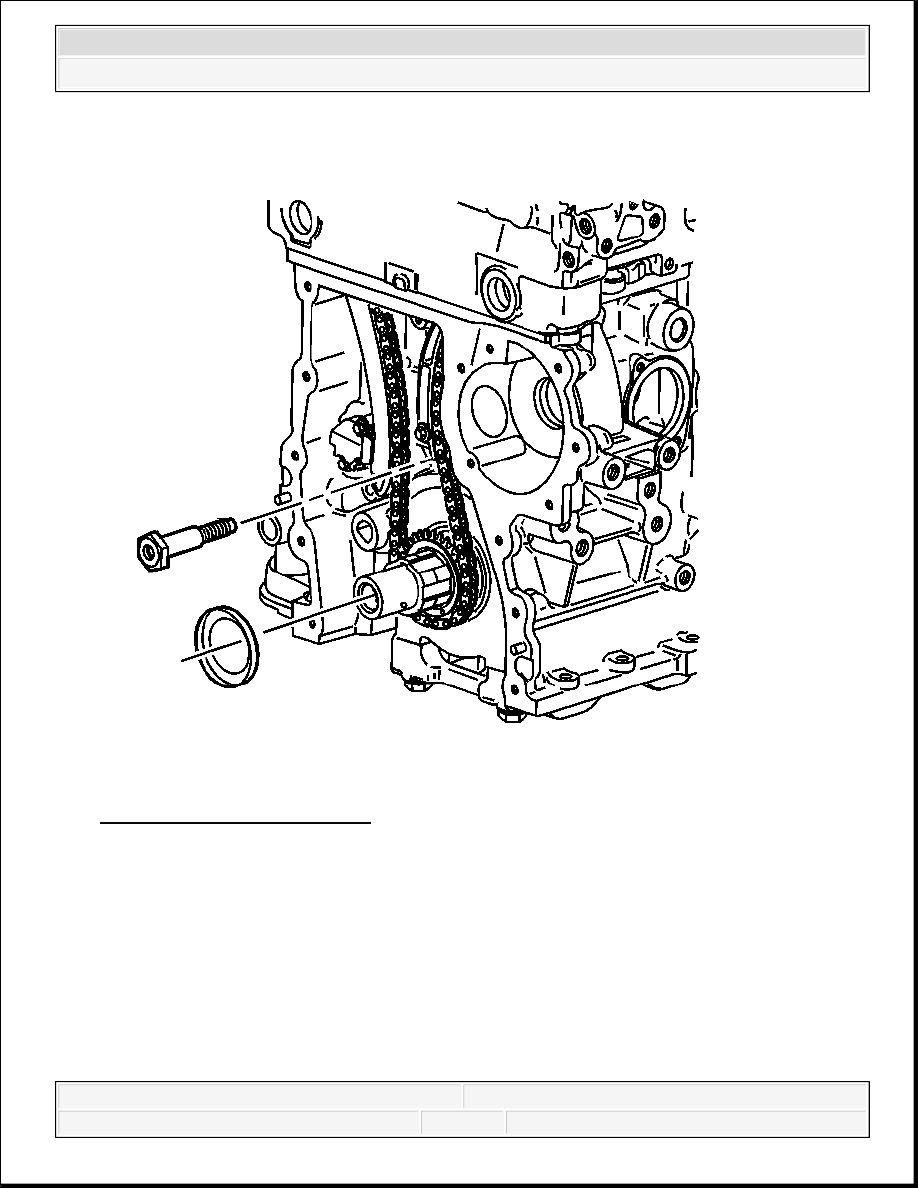

Fig. 355: View Of Spacer Bolt
Courtesy of GENERAL MOTORS CORP.

4. Remove the spacer bolt.

5. Remove the crankshaft balancer friction washer from the crankshaft snout.

OIL PUMP REMOVAL

IMPORTANT: The friction washer may have come off with the crankshaft

balancer.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



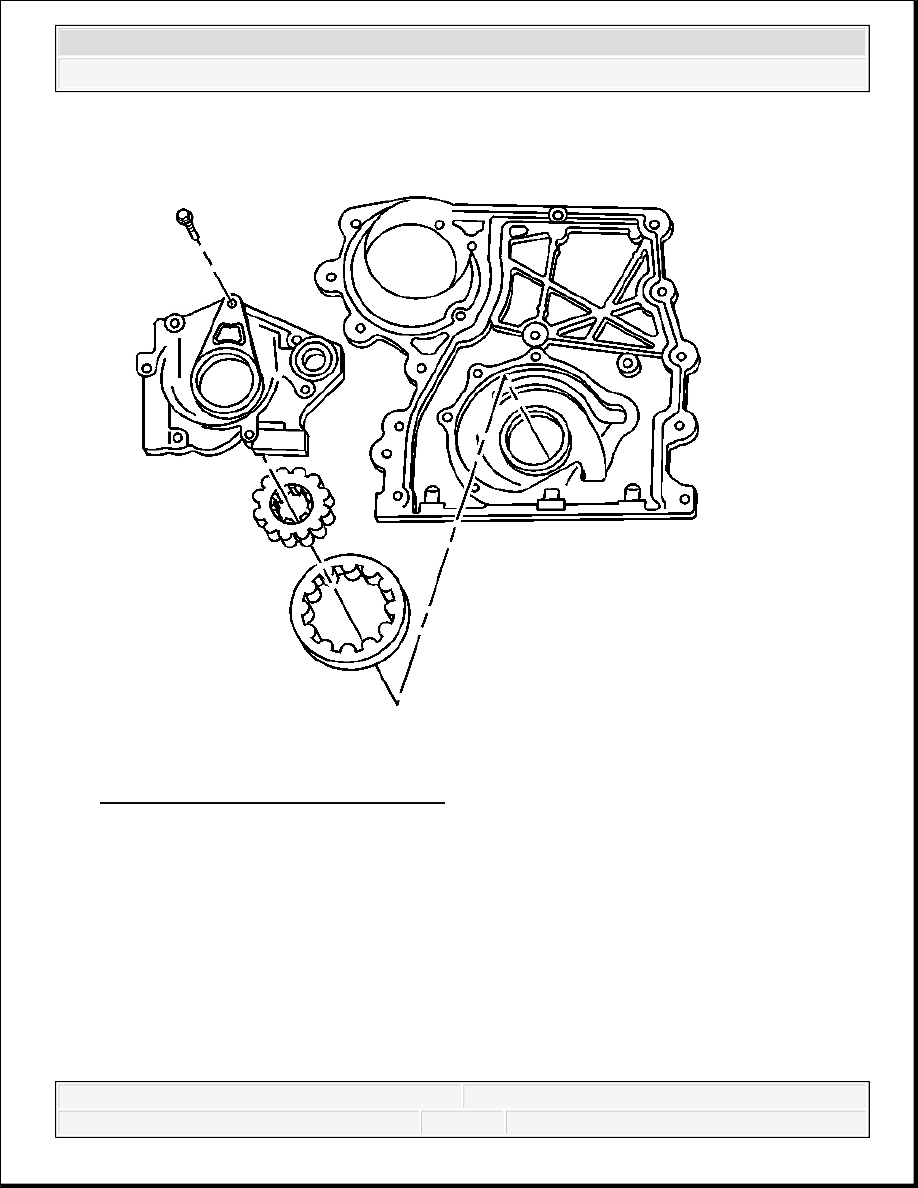

Fig. 356: Exploded View Of Oil Pump
Courtesy of GENERAL MOTORS CORP.

1. Remove the oil pump cover bolts.

2. Remove the oil pump cover.

3. Mark the inner and outer gears in relation to the oil pump housing.

4. Remove the inner and outer oil pump gears.

5. Remove the oil pump pressure relief valve plug.

6. Remove the oil pump pressure relief valve and spring.

TIMING CHAIN AND SPROCKETS REMOVAL



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3
