Hummer H3. Manual - part 374

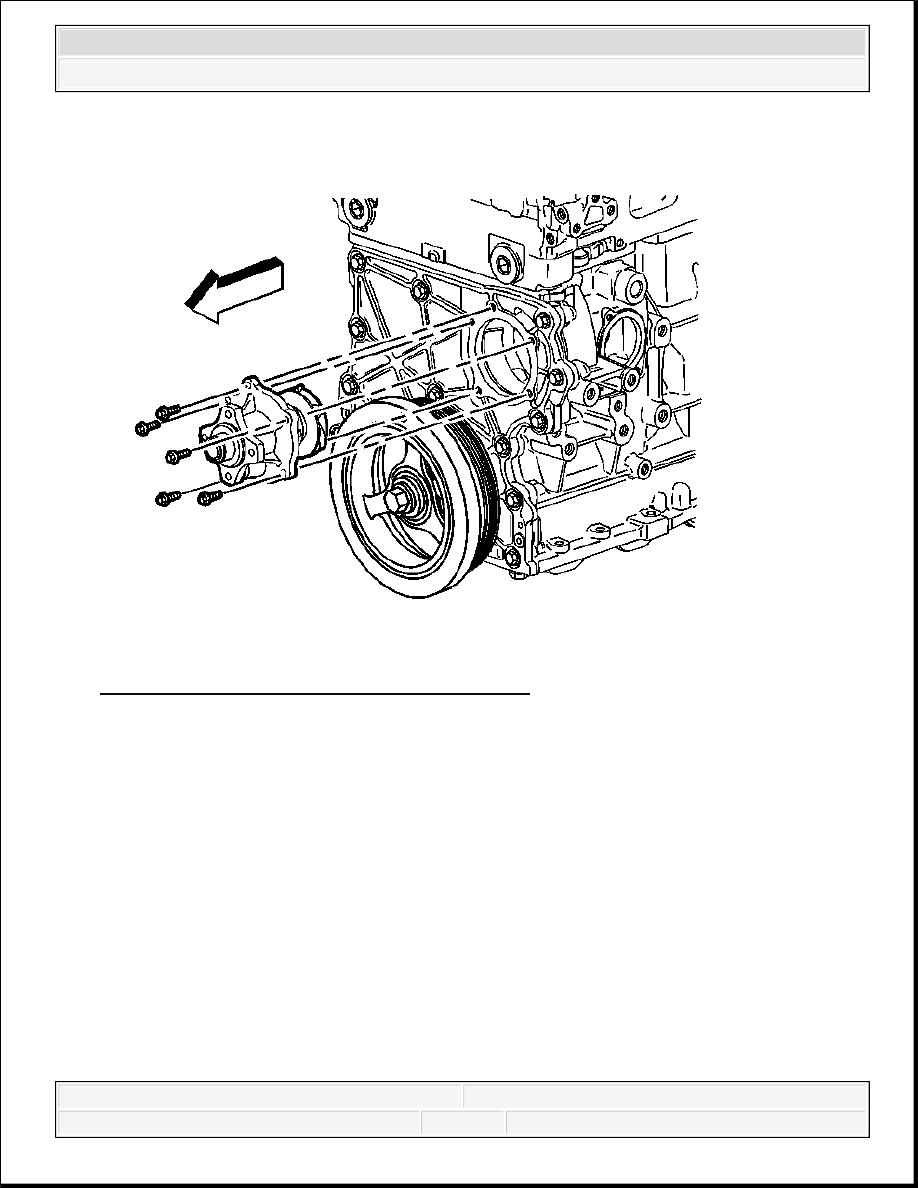

Fig. 341: View Of Water Pump, Gasket & Bolts
Courtesy of GENERAL MOTORS CORP.

5. Remove the water pump bolts.

6. Remove the water pump.

7. Remove and discard the water pump gasket.

ENGINE COOLANT THERMOSTAT HOUSING REMOVAL



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3

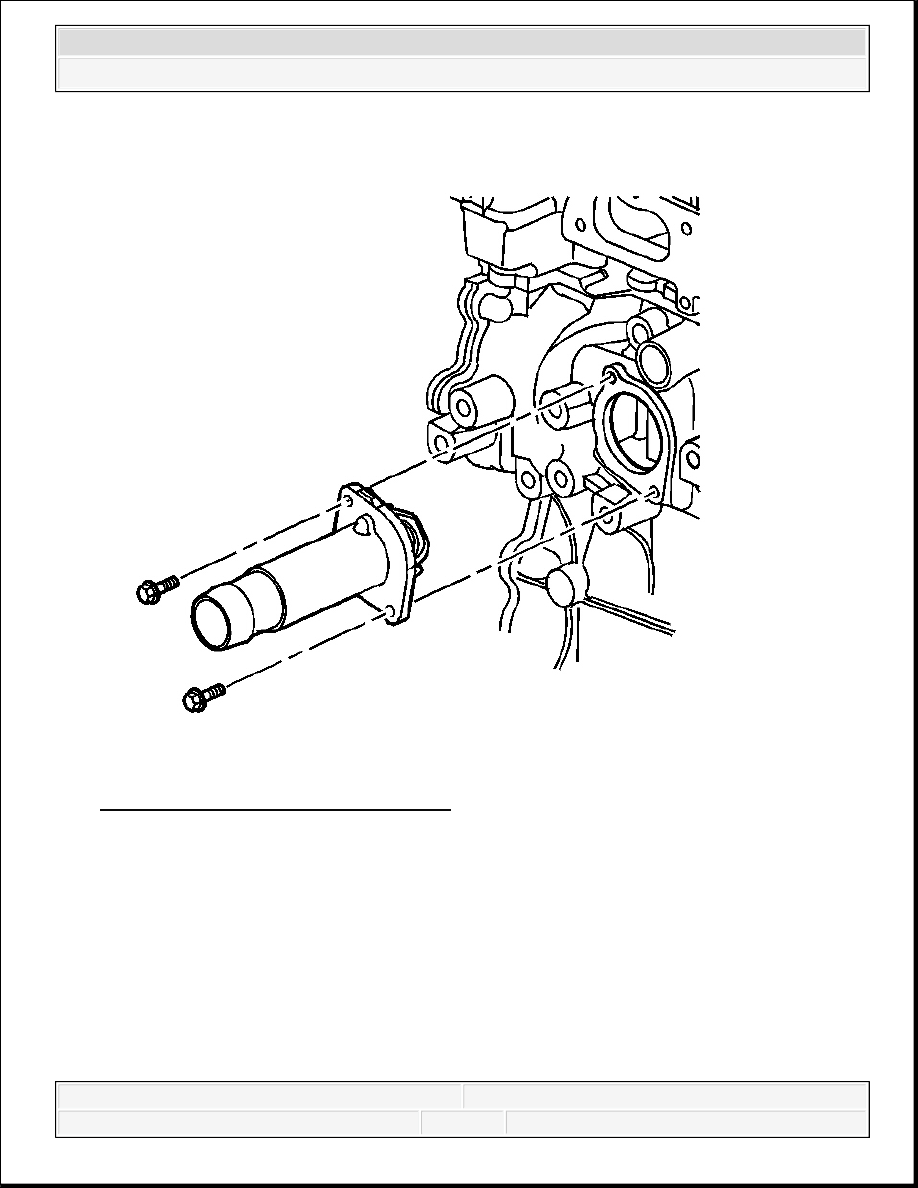

Fig. 342: View Of Thermostat Housing
Courtesy of GENERAL MOTORS CORP.

1. Remove the thermostat housing bolts.

2. Remove the thermostat housing.

INTAKE MANIFOLD REMOVAL



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3

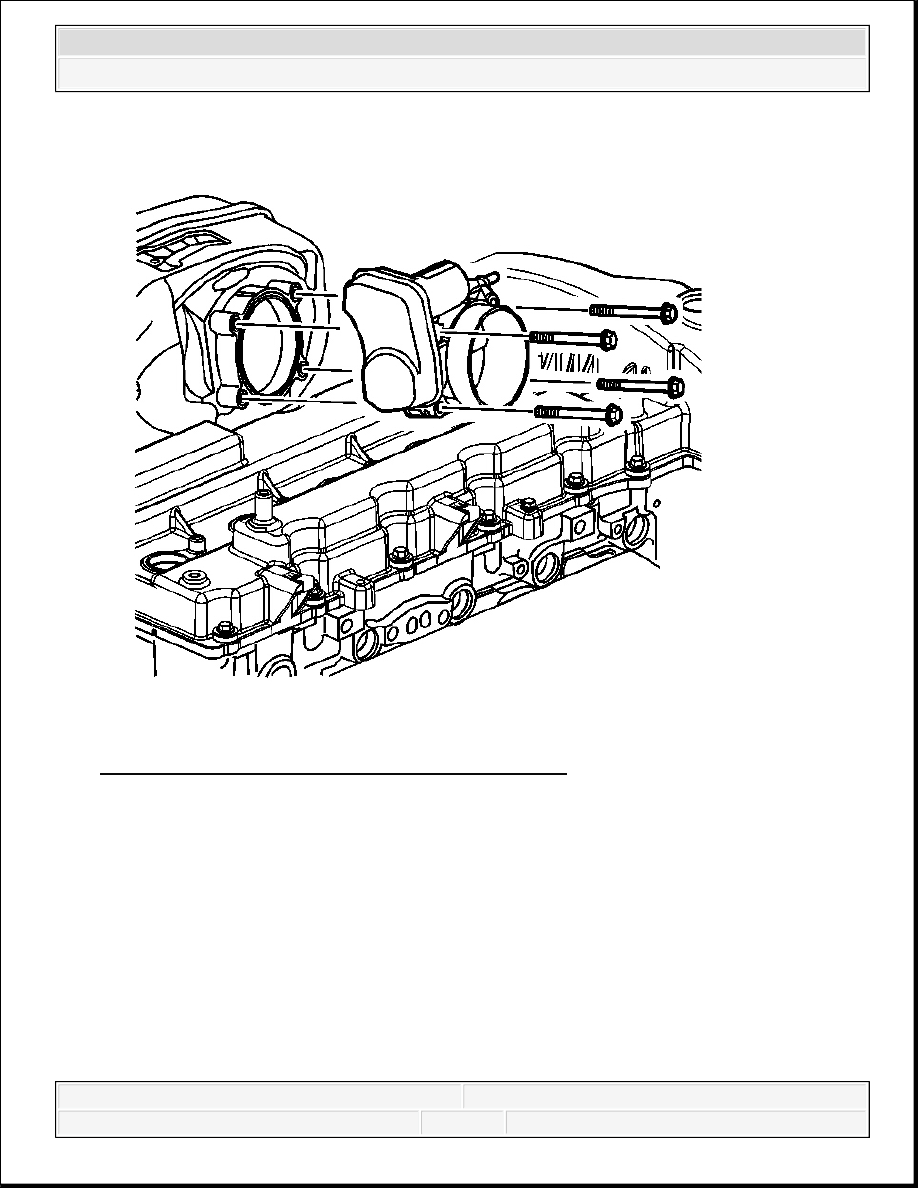

Fig. 343: Identifying Throttle Control Module Bolts
Courtesy of GENERAL MOTORS CORP.

1. Remove the throttle control module bolts.

2. Remove the throttle control module.

3. Remove and discard the throttle control module gasket.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3

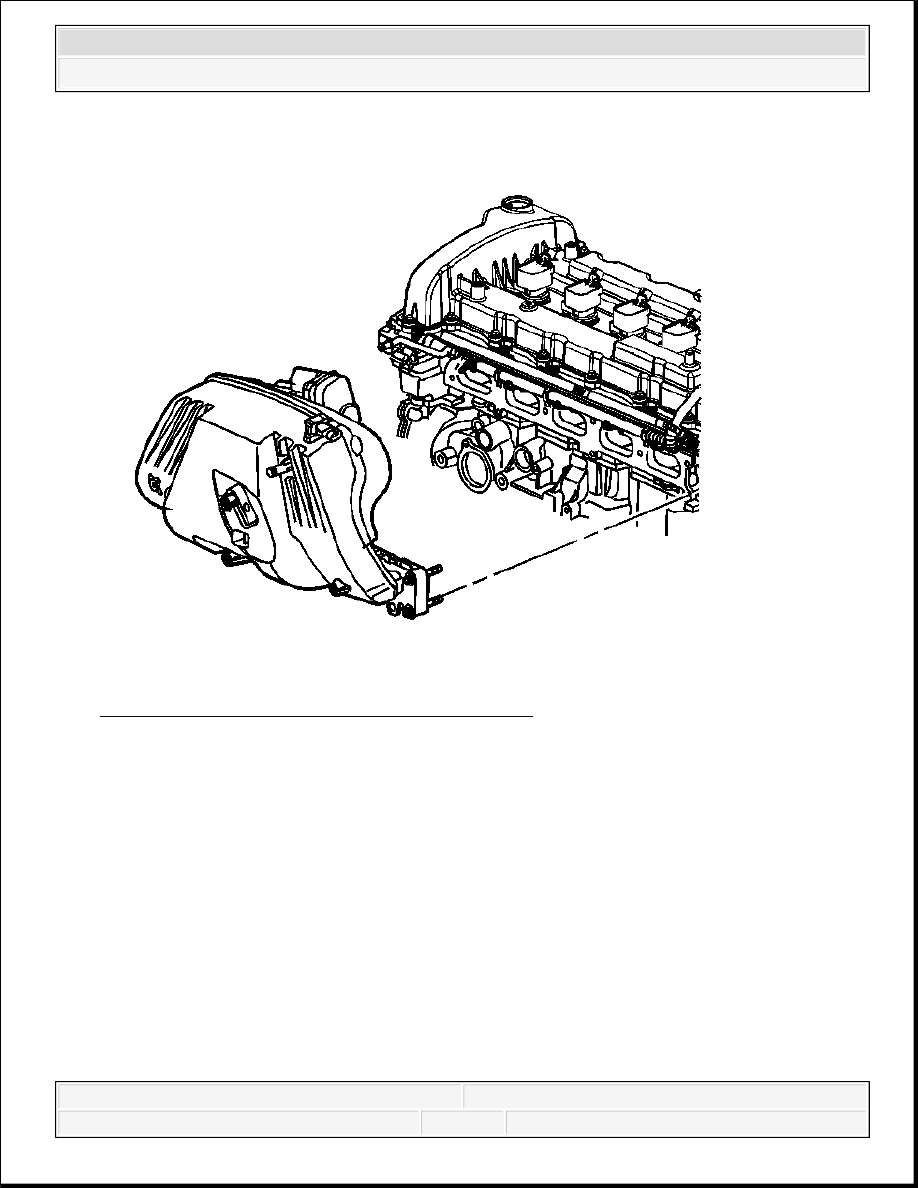

Fig. 344: Identifying Intake Manifold And Bolts
Courtesy of GENERAL MOTORS CORP.

4. Remove the intake manifold and bolts.

5. Remove and discard the intake manifold gasket.

FUEL RAIL AND INJECTORS REMOVAL



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3
