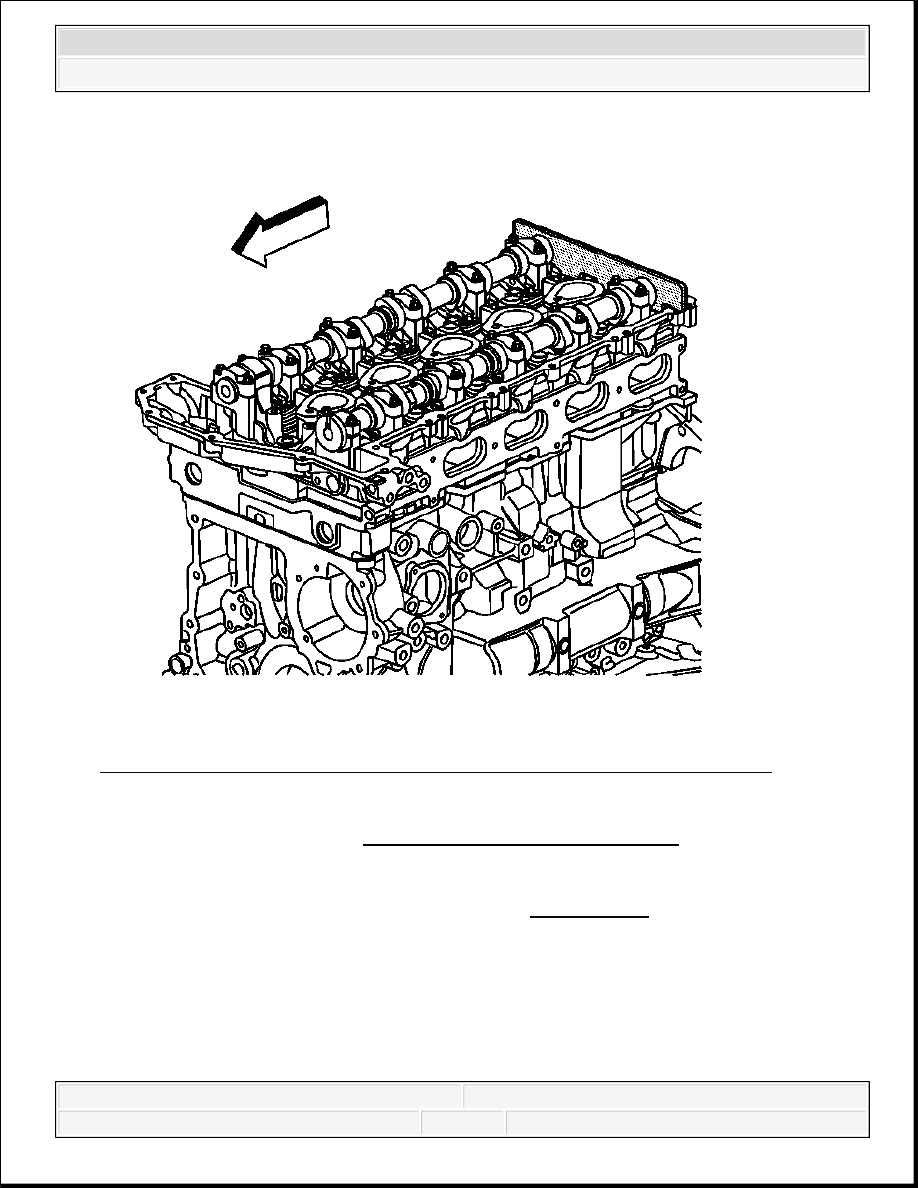

Fig. 142: View Of J 44221 Camshaft Holding Tool Installed On Camshafts
Courtesy of GENERAL MOTORS CORP.

7. Install the J 44221 to the rear of the camshafts. See Special Tools.

CAUTION: Refer to Camshaft Holding Tool Caution .



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3

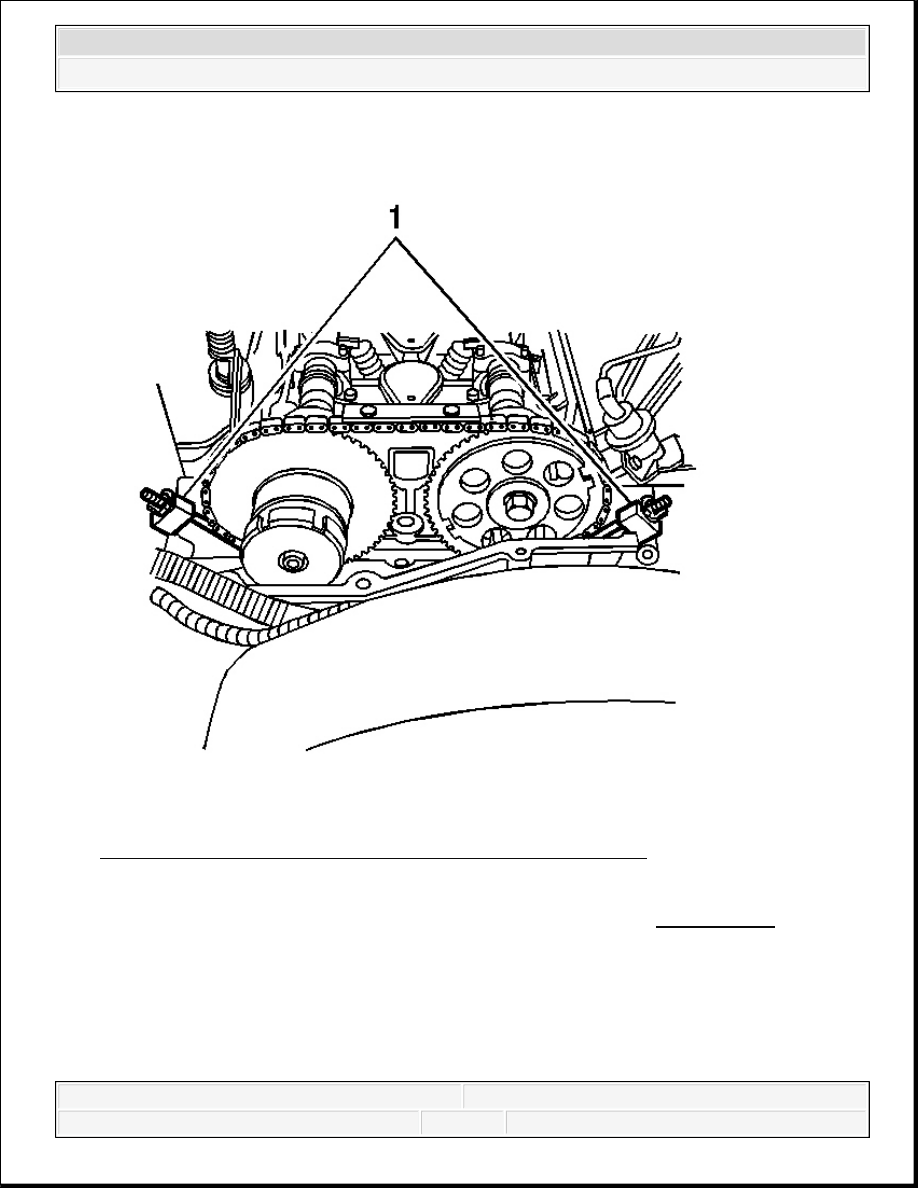

Fig. 143: View Of J 44217 & EN-44217-45 At Timing Chains
Courtesy of GENERAL MOTORS CORP.

8. Complete the following in order to install the J-44217-45 (1). See Special Tools.

1. Install the hook portion of the timing chain retention tools into one of the timing chain

links near the timing chain shoe on both sides of the engine.

2. Tighten the wingnuts.

3. Ensure the hooks are still in one of the links and the gage blocks of the tool are firmly

in place on the edge of the head.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3

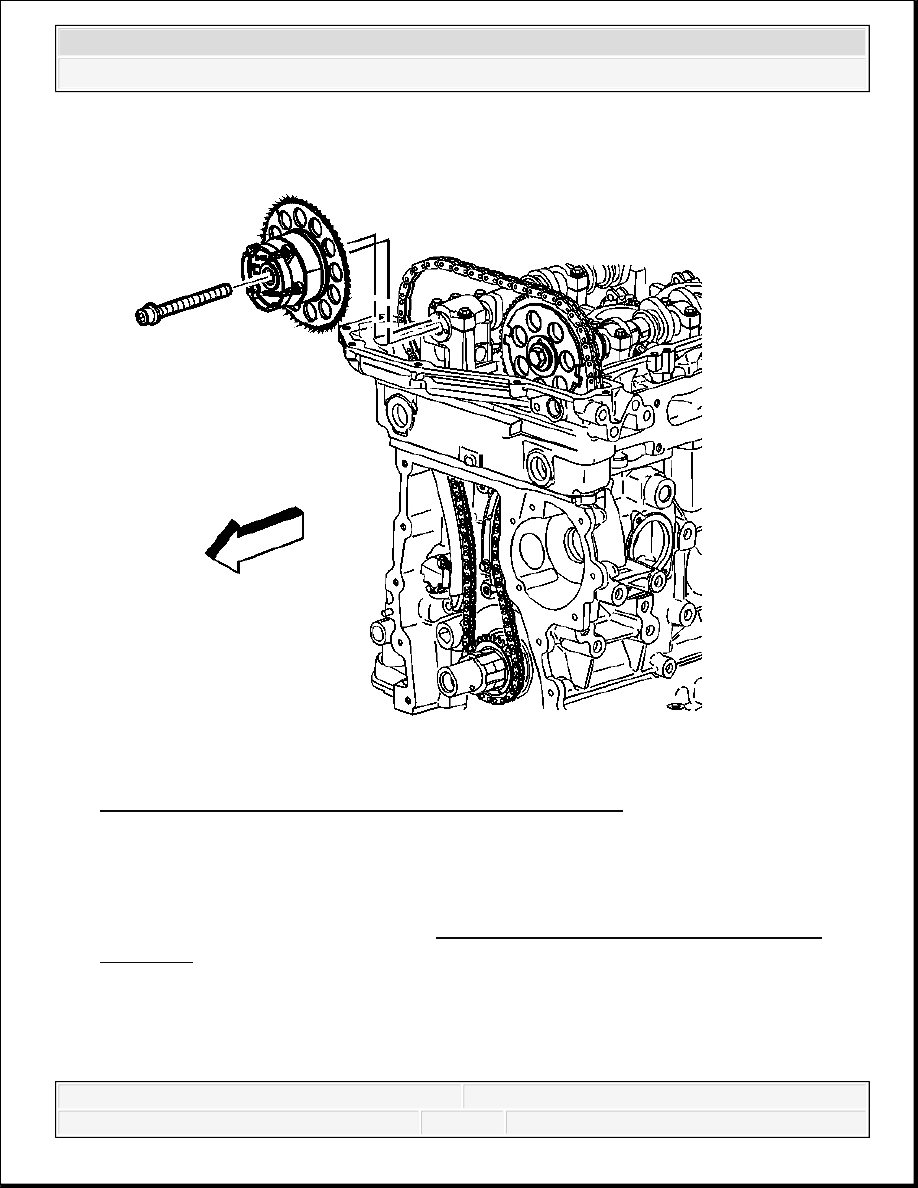

Fig. 144: Identifying Exhaust Camshaft Position Actuator
Courtesy of GENERAL MOTORS CORP.

9. Remove and discard the exhaust camshaft position actuator bolt.

10. Remove the exhaust camshaft position actuator.

11. Clean and inspect the sprocket. Refer to Timing Chain and Sprockets Cleaning and

Inspection.

Installation Procedure

1. Ensure the camshaft actuator is fully advanced prior to installation.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3

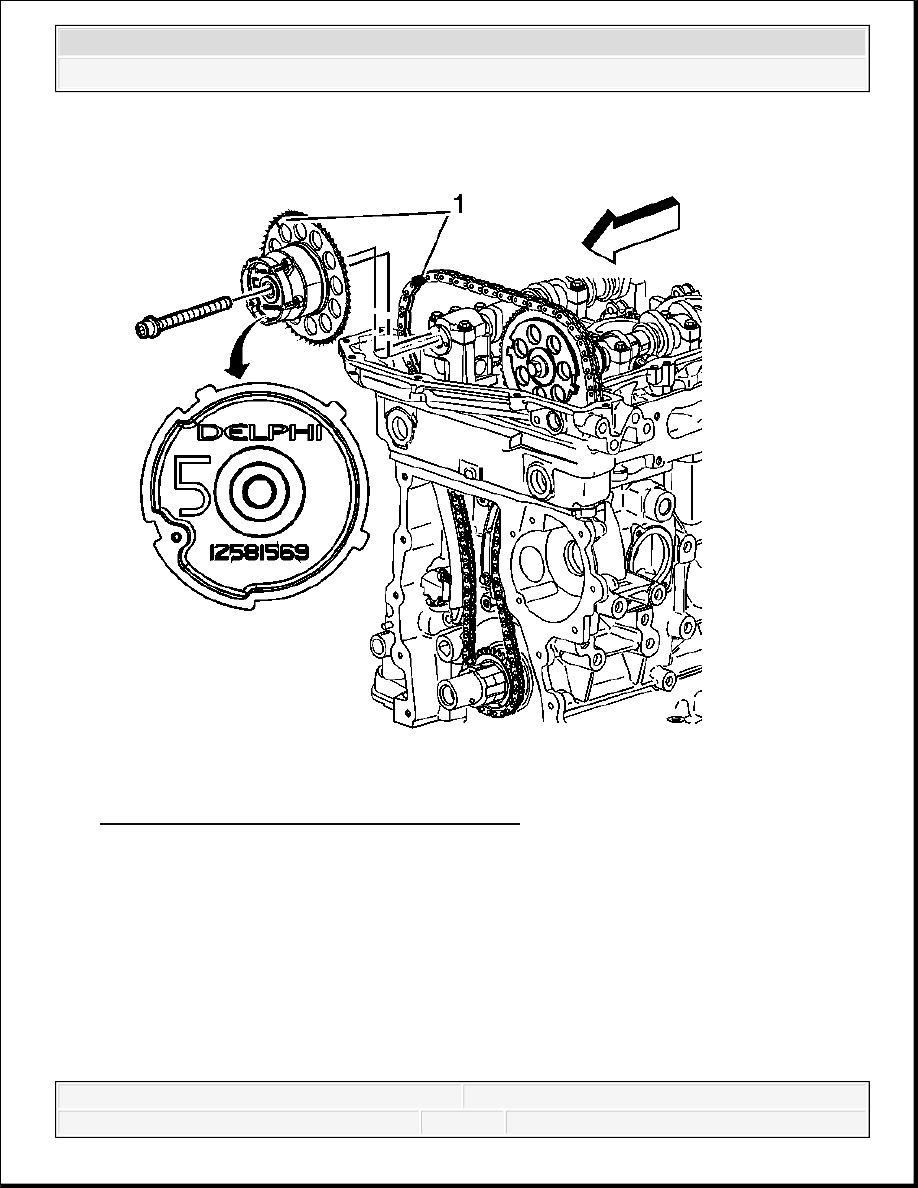

Fig. 145: View Of Exhaust Camshaft Actuator
Courtesy of GENERAL MOTORS CORP.

2. Install the exhaust camshaft actuator into the timing chain.

Aligning the marked link (1) on the timing chain with the timing mark (1) on the exhaust
camshaft position actuator sprocket.

IMPORTANT:

To aid in aligning the actuator to the camshaft, use a 25
mm (1 in) wrench on the hex of the camshaft to rotate

Ensure the alignment pin is properly engaged with the
