52. Remove both upper cylinder head access hole plugs from the front of the cylinder head.

53. Remove the 1 long and 2 short cylinder head bolts next to the exhaust and intake timing

chain tensioner shoes and discard the bolts.

54. Remove both upper timing chain tensioner shoe bolts.

55. Remove the exhaust and the intake camshaft sprocket bolts. Discard the bolts.

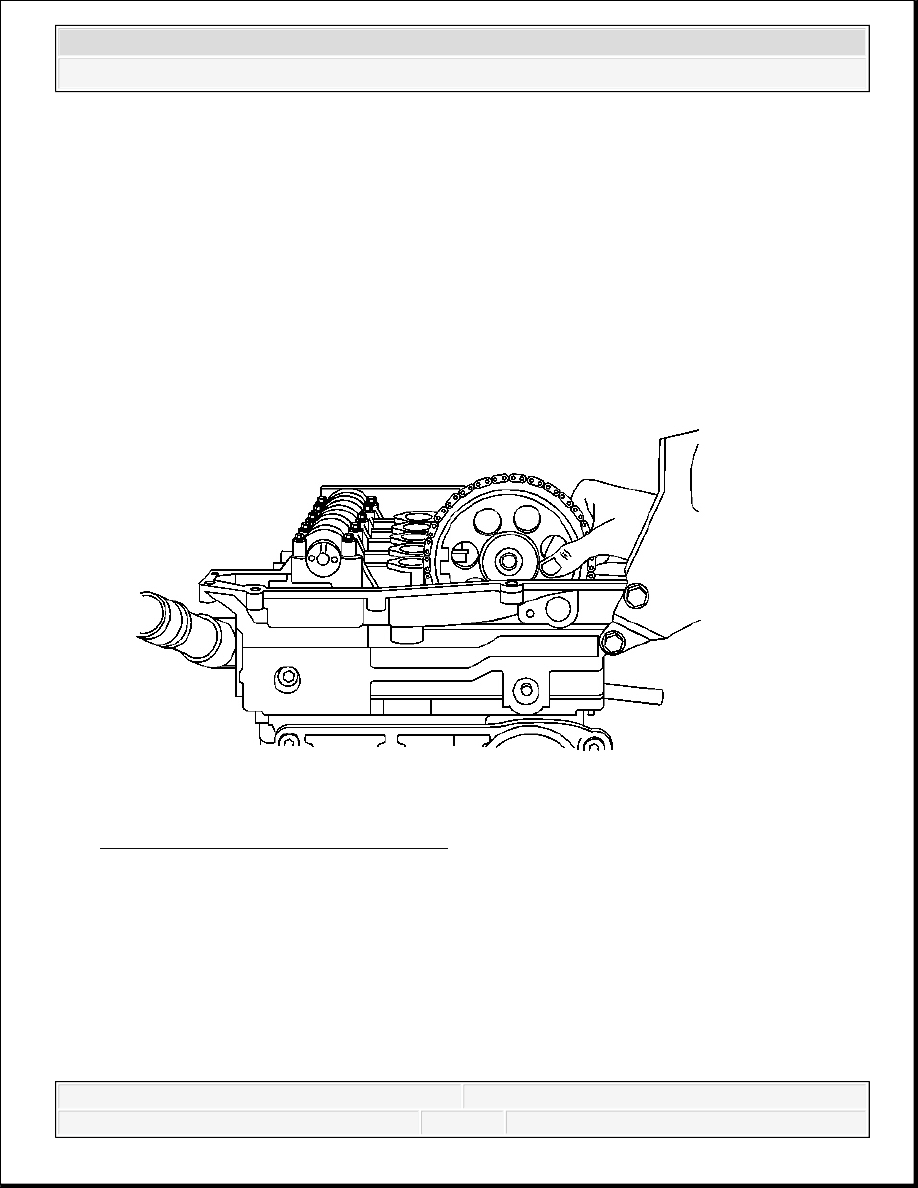

Fig. 104: View Of Camshaft Sprockets
Courtesy of GENERAL MOTORS CORP.

56. Carefully remove the exhaust and intake camshaft sprockets with the timing chain from the

exhaust and intake camshafts. The illustration shows the exhaust camshaft sprocket already
removed.

by removing the front cover to release the timing chain
tensioner.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



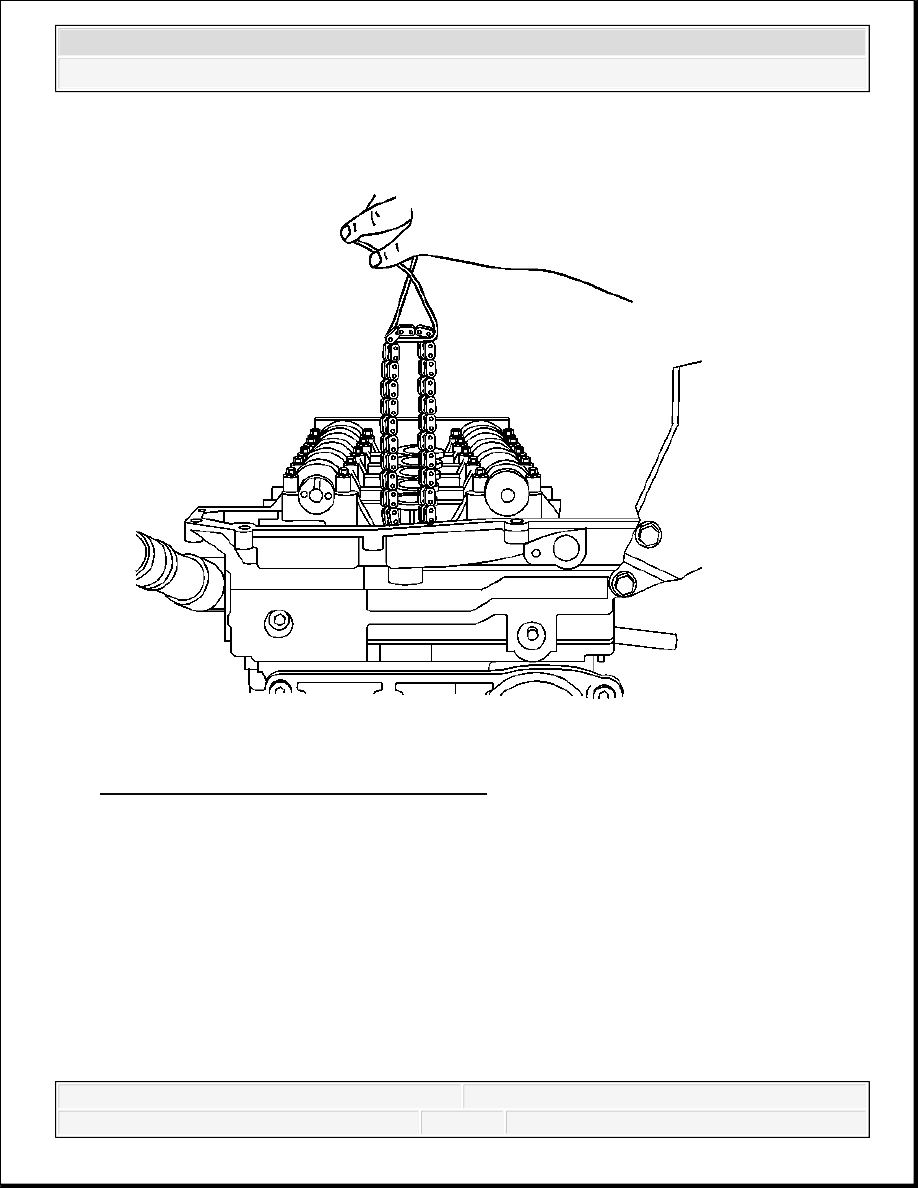

Fig. 105: Attaching Wire To Timing Chain
Courtesy of GENERAL MOTORS CORP.

57. Remove the sprockets from the chain, tie a piece of mechanic's wire on the timing chain and

let it drop.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



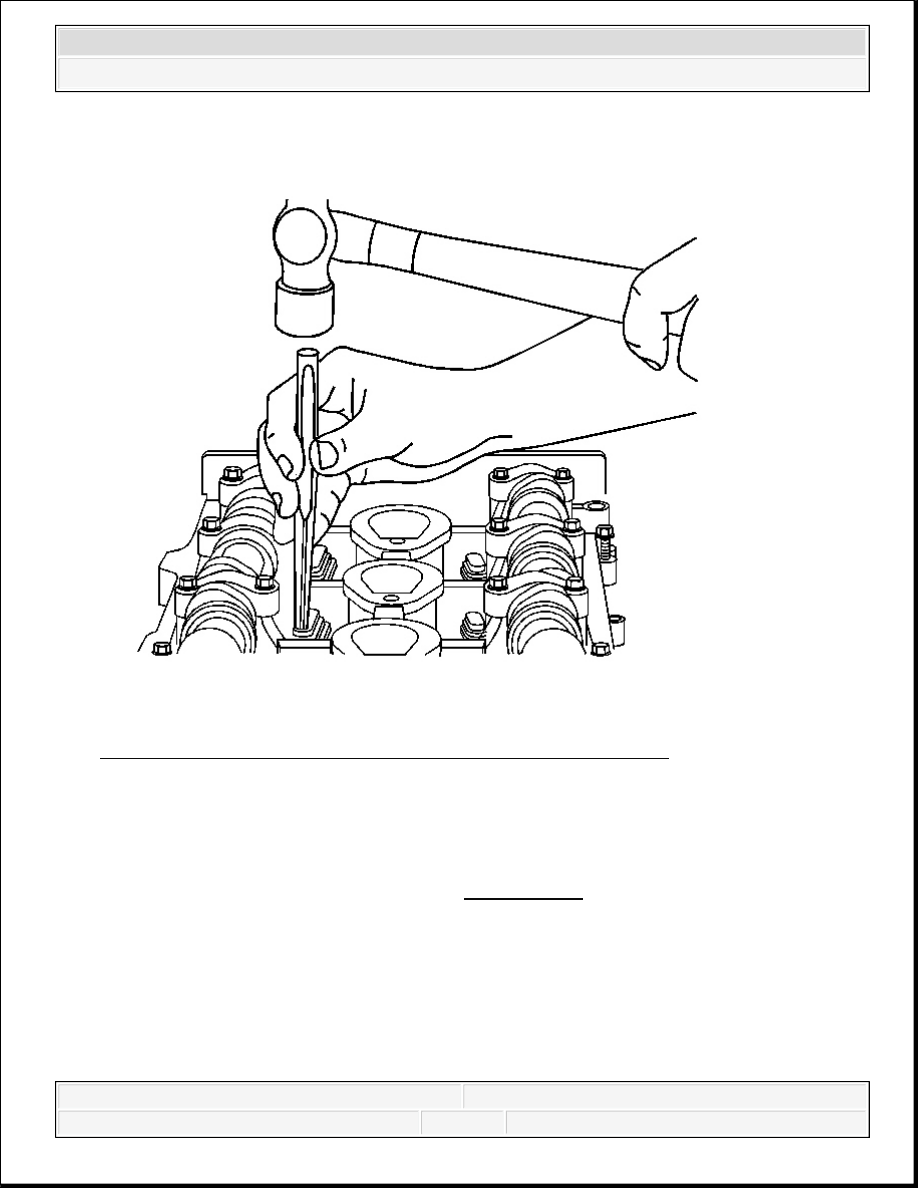

Fig. 106: Striking Head Bolts With Hammer Prior To Removal
Courtesy of GENERAL MOTORS CORP.

58. Before removing the cylinder head bolts, use a drift punch and hammer to shock the bolts.

This will ensure that the cylinder head bolts will not strip out the threads in the engine block
or break. If a bolt breaks during engine disassembly, EN-47702 is available to assist in the
removal of the remaining bolt segment. See Special Tools.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



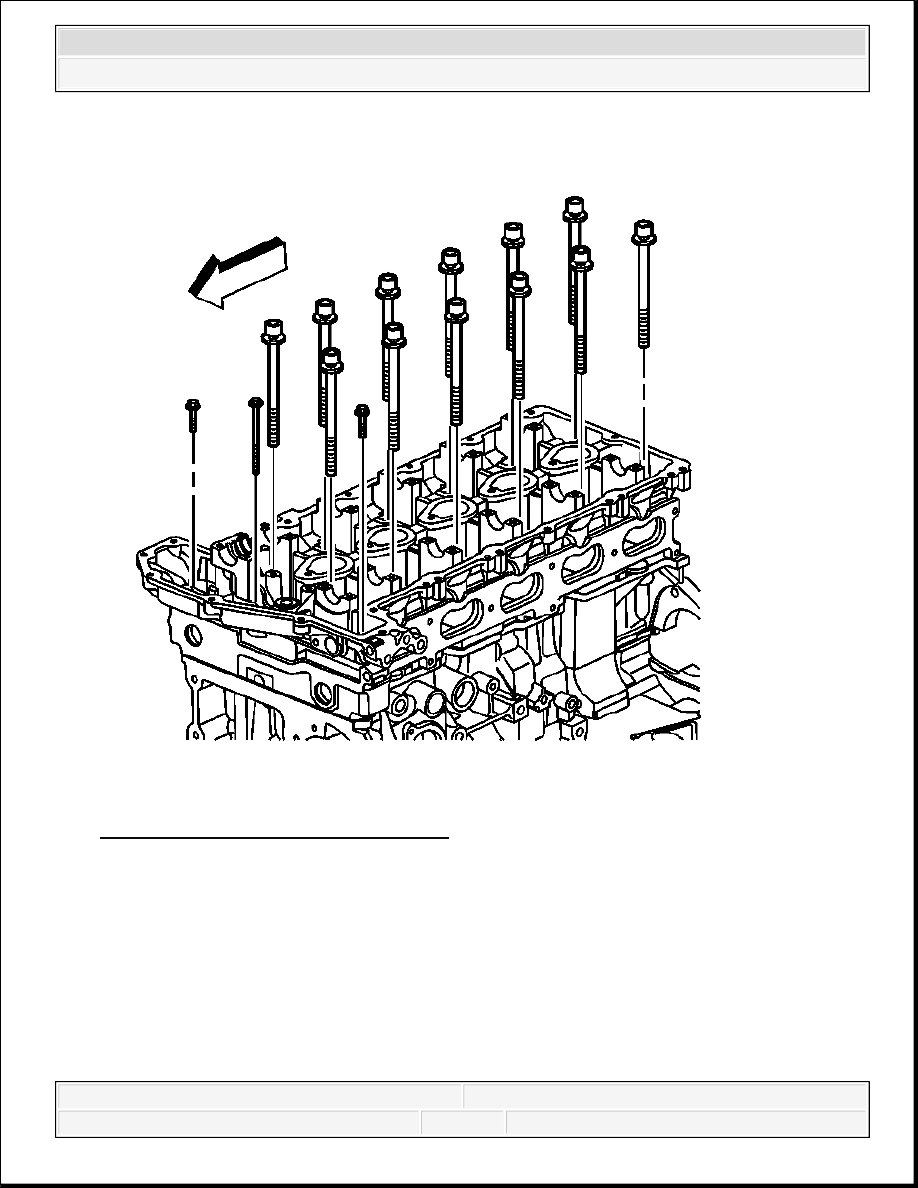

Fig. 107: View Of Cylinder Head Bolts
Courtesy of GENERAL MOTORS CORP.

59. Remove the cylinder head bolts. Discard the bolts.
