Hummer H3. Manual - part 282

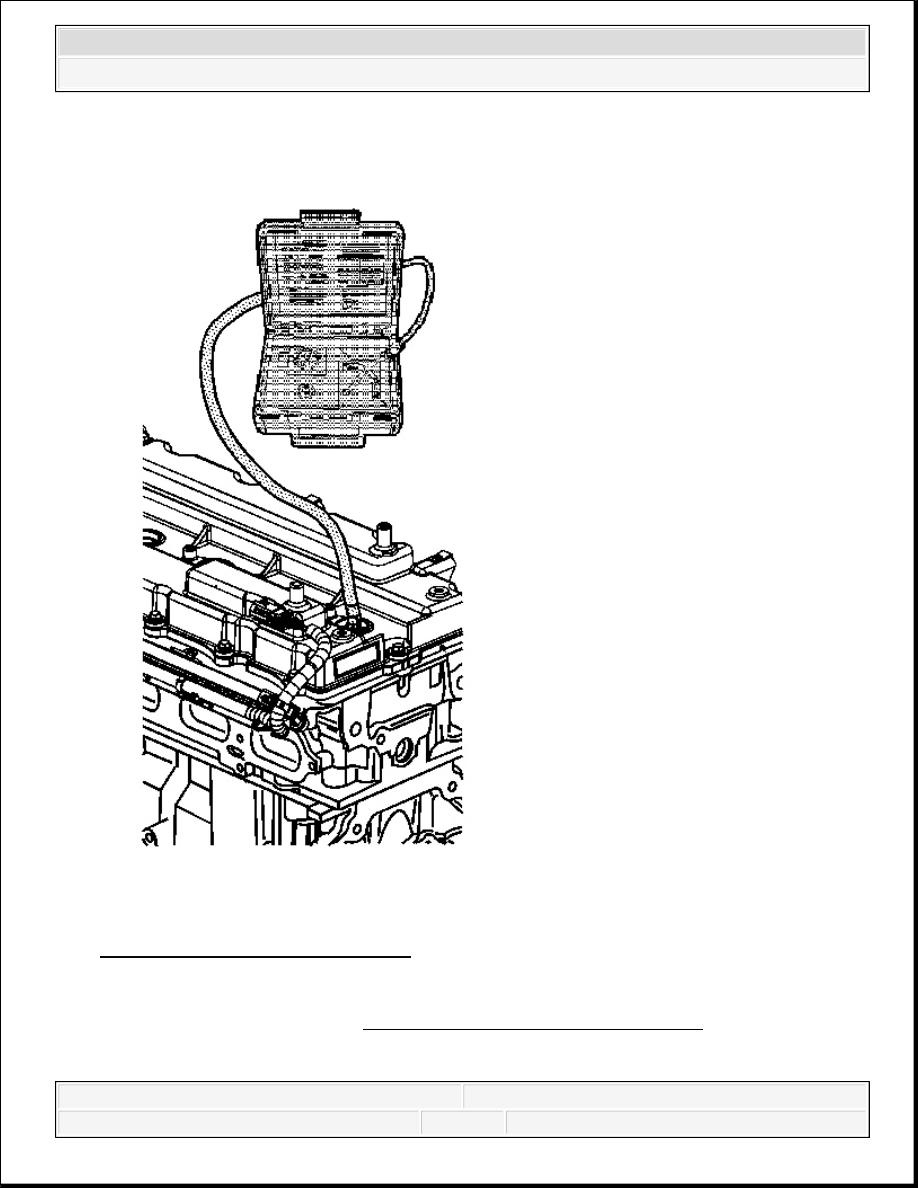

Fig. 25: View Of Leakdown Tester
Courtesy of GENERAL MOTORS CORP.

CAUTION: Refer to BATTERY DISCONNECT CAUTION .



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



1. Disconnect the battery ground negative cable.

2. Remove the spark plugs. Refer to Spark Plug Replacement .

3. Rotate the crankshaft to place the piston in the cylinder being tested at Top Dead Center

(TDC) of the compression stroke.

4. Install J 35667-A . See Special Tools.

5. Apply shop air pressure to J 35667-A and adjust according to the manufacturers

instructions. See Special Tools.

6. Record the cylinder leakage value. Cylinder leakage that exceeds 25 percent is considered

excessive and may require component service. In excessive leakage situations, inspect for
the following conditions:

Air leakage sounds at the throttle control module or air inlet hose may indicate a worn
or burnt intake valve or a broken valve spring.

Air leakage sounds at the exhaust system tailpipe may indicate a worn or burnt exhaust
valve or a broken valve spring.

Air leakage sounds from the crankcase, oil level indicator tube or oil fill tube may
indicate worn piston rings, a damaged piston, a worn or scored cylinder bore, a
damaged engine block or a damaged cylinder head.

Air bubbles in the cooling system may indicate a damaged cylinder head or a damaged

IMPORTANT: A leakage test may be performed to measure

cylinder/combustion chamber leakage. High cylinder leakage
may indicate one or more of the following:

Worn or burnt valves

Broken valve springs

Stuck valve lash adjuster

Damaged piston

Worn piston rings

Worn or scored cylinder bore

Damaged cylinder head gasket

Cracked or damaged cylinder head

Cracked or damaged engine block

IMPORTANT: It may be necessary to hold the crankshaft balancer bolt to

prevent the engine from rotating.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



cylinder head gasket.

7. Perform the leakage test on the remaining cylinders and record the values.

OIL CONSUMPTION DIAGNOSIS

Oil Consumption Diagnosis

Checks

Causes

Excessive oil consumption (not due to leaks) is the use of 0.95 L (1.0 qts) or more of engine
oil within 2,414 kilometers (1,500 miles).
Preliminary

The causes of excessive oil consumption may include the
following conditions:

External oil leaks

Refer to Oil Leak Diagnosis.

Incorrect oil level or improper reading of the oil level
indicator

With the vehicle on a level surface, run the engine for a
few minutes, allow adequate drain down time (2-3
minutes) and check for the correct engine oil level.

Improper oil viscosity

Refer to the vehicle owners manual and use the
recommended SAE grade and viscosity for the prevailing
temperatures.

Continuous high speed driving and/or severe usage

Crankcase ventilation system restrictions or
malfunctioning components

Worn valve guides and/or valve stems

Worn or improperly installed valve stem oil seals

Piston rings broken, worn, not seated properly

Allow adequate time for the rings to seat.

Replace worn piston rings as necessary.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



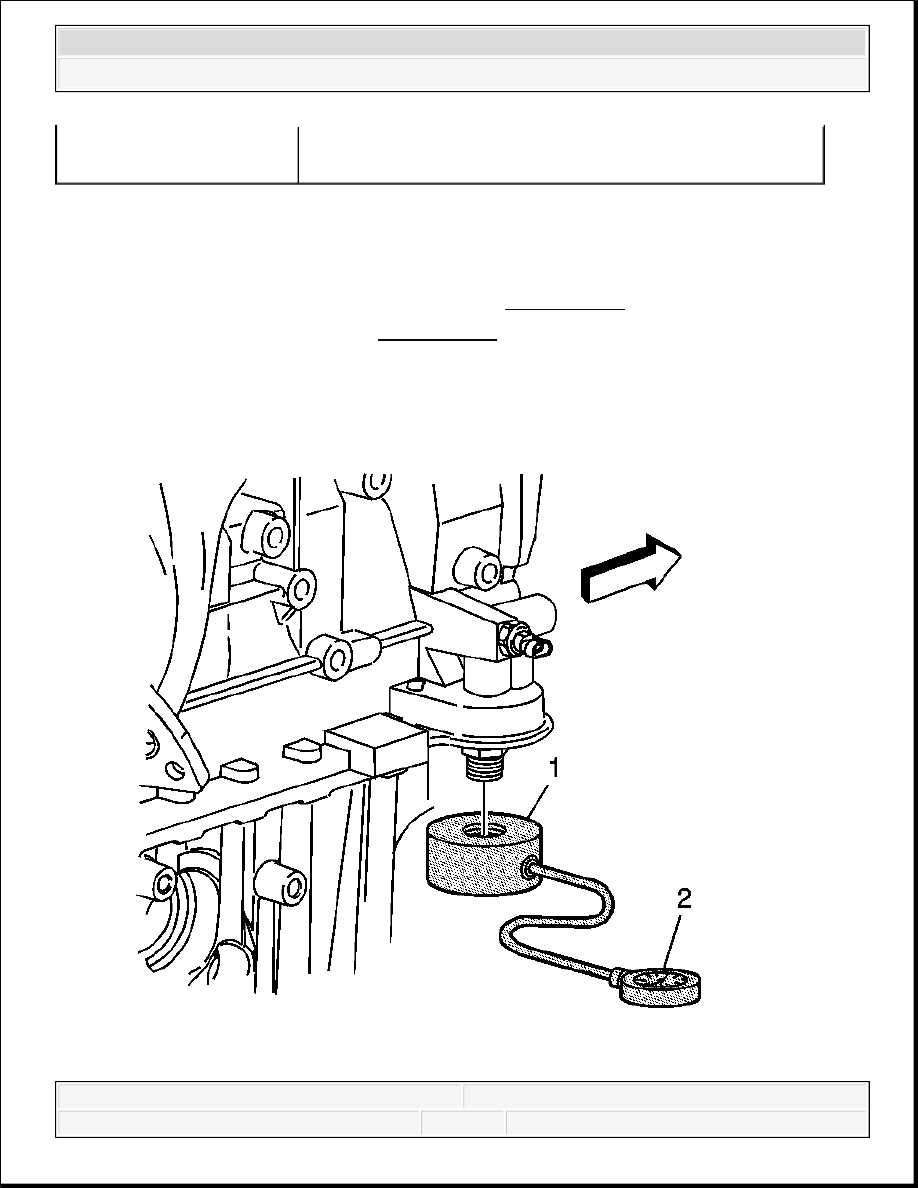

OIL PRESSURE DIAGNOSIS AND TESTING

Tools Required

J 21867 Pressure Gage and Hose Assembly. See Special Tools.

J 42907 Oil Pressure Tester. See Special Tools.

Test Procedure

Piston and rings improperly installed or miss-fitted to the
cylinder bore
