Hummer H3. Manual - part 276

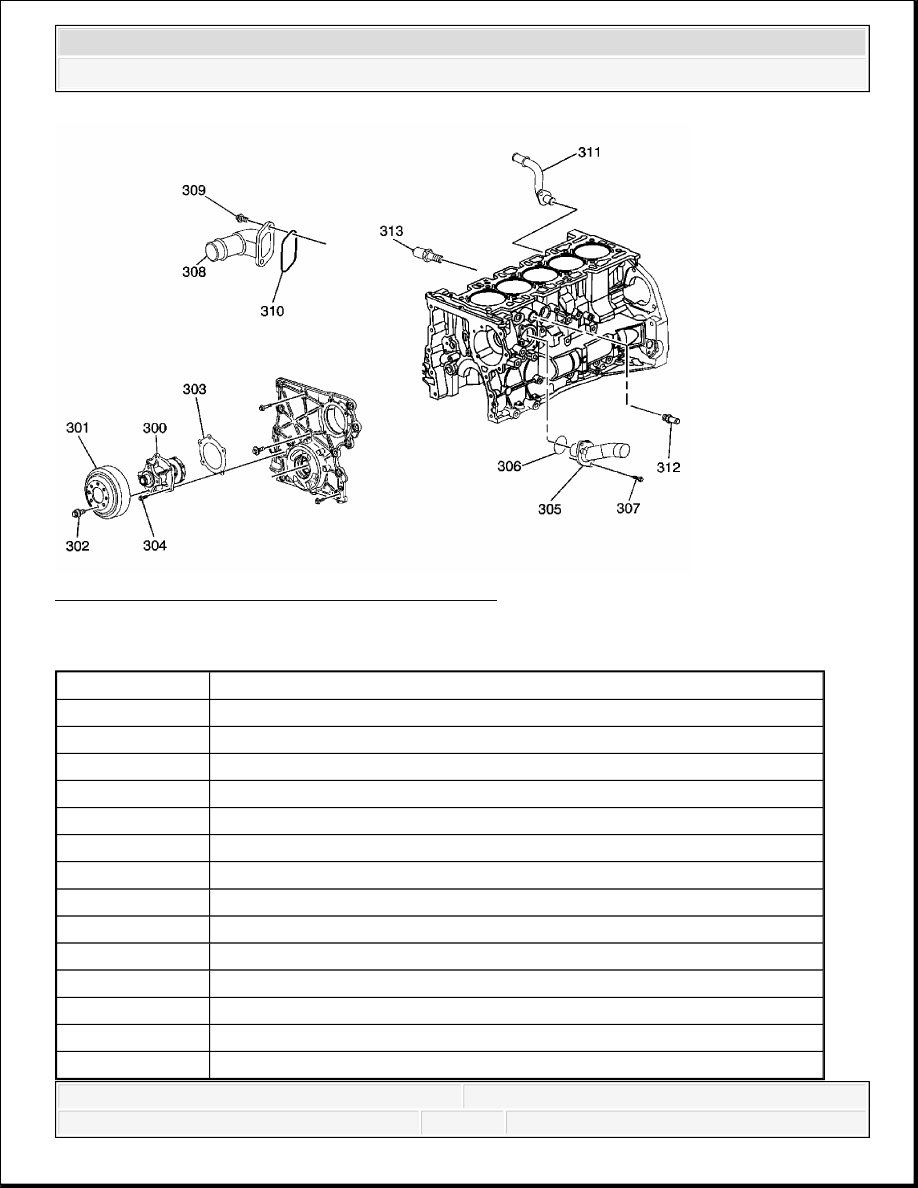

Fig. 18: Cooling Components Disassembled View
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 18

Callout

Component Name

300

Water Pump

301

Water Pump Pulley

302

Water Pump Pulley Bolt

303

Water Pump Gasket

304

Water Pump Bolt

305

Thermostat Housing

306

Thermostat Housing Seal

307

Thermostat Housing Bolt

308

Water Outlet

309

Water Outlet Bolt

310

Water Outlet Seal

311

Heater Inlet Hose Fitting

312

Heater Outlet Hose Fitting

313

Coolant Temperature Sensor



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



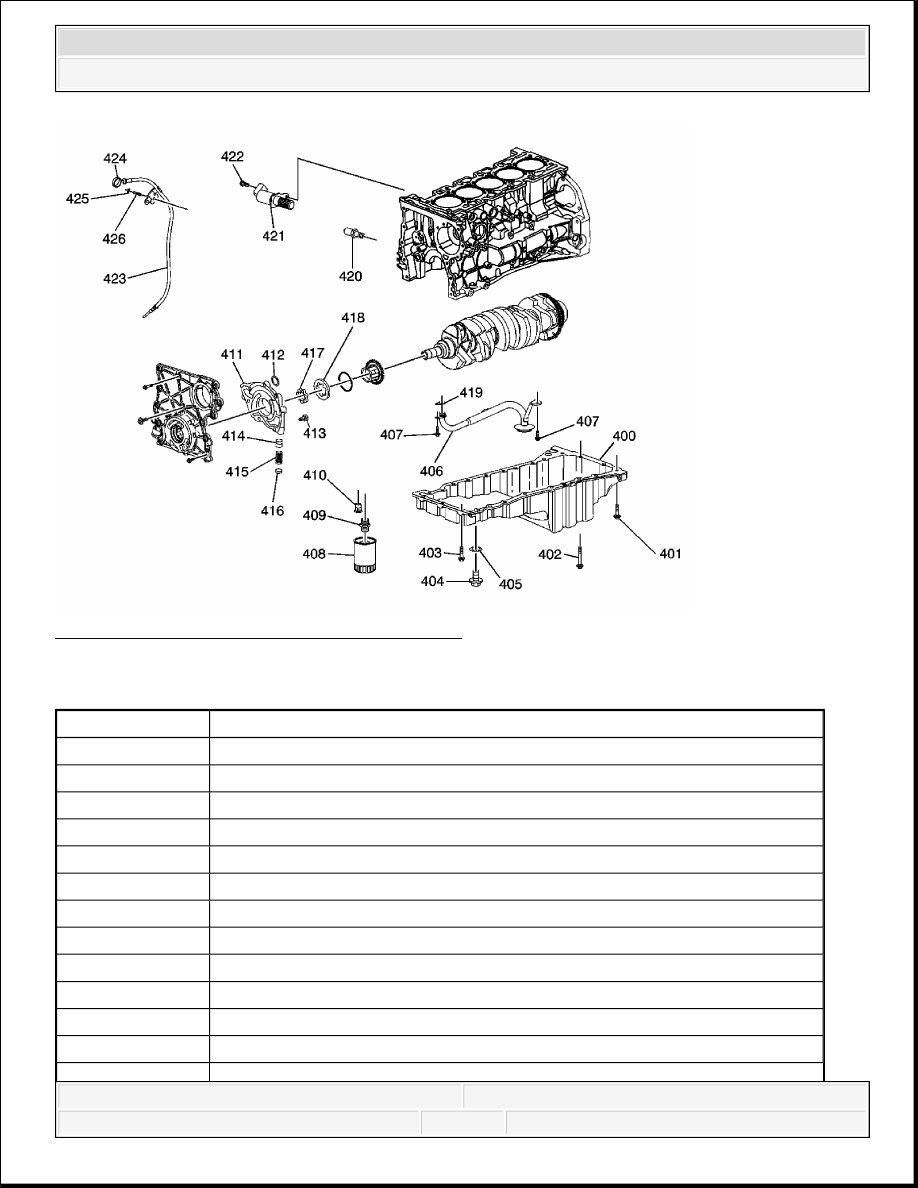

Fig. 19: Identifying Lubrication Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 19

Callout

Component Name

400

Oil Pan

401

Oil Pan Bolt

401

Oil Pan Bolts

402

Oil Pan Bolt

403

Oil Pan Bolt

404

Oil Drain Plug

405

Oil Drain Plug Gasket

406

Oil Pump Pickup Tube

407

Oil Pump Pickup Tube Bolt

407

Oil Pump Pickup Tube Bolt

408

Oil Filter

409

Oil Filter Adapter



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



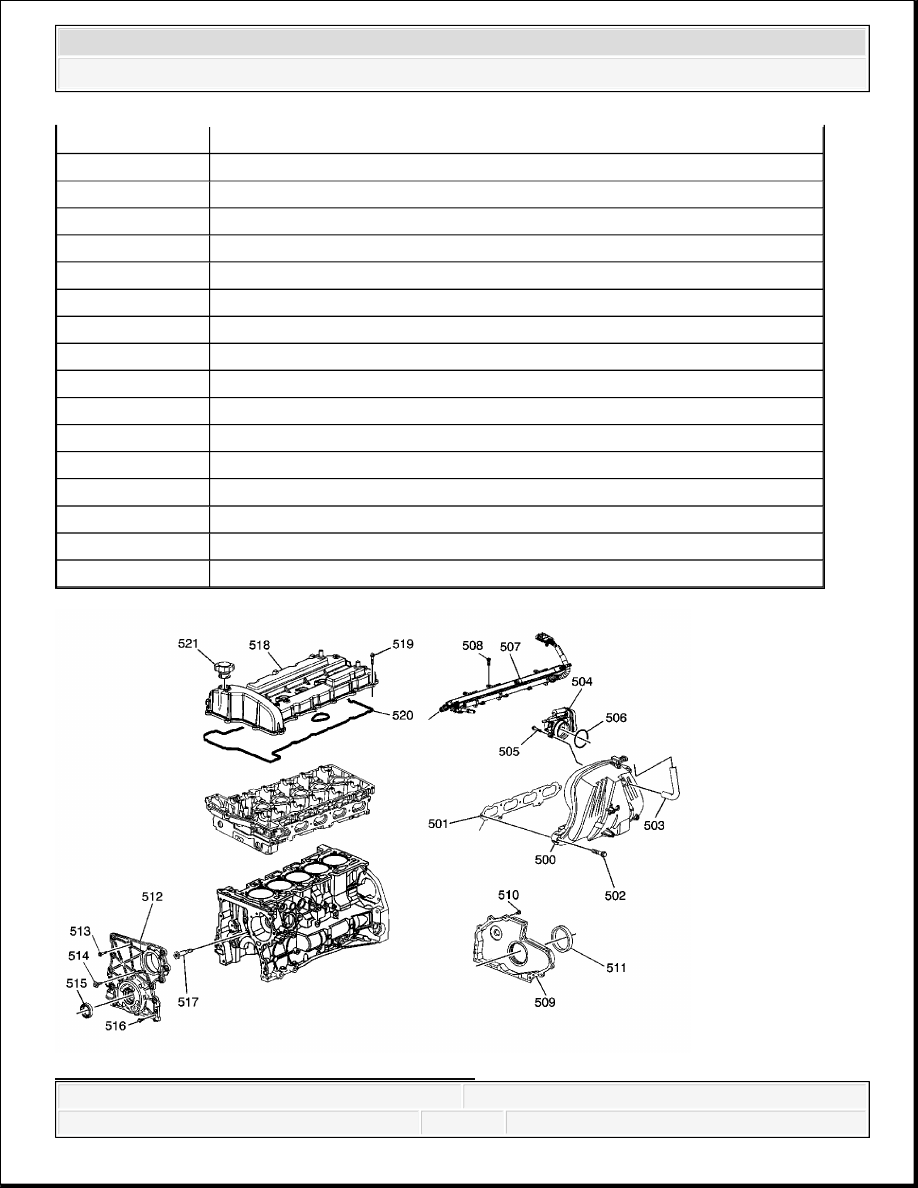

Fig. 20: View Of Engine Cover & Components

410

Oil Filter Bypass Valve

411

Oil Pump

412

Oil Pump Seal

413

Oil Pump Bolt

414

Oil Pressure Relief Valve

415

Oil Pressure Relief Valve Spring

416

Oil Pressure Relief Valve Plug

417

Oil Pump Inner Gear

418

Oil Pump Outer Gear

419

Oil Pump Pickup Tube Gasket

420

Oil Pressure Switch

421

Camshaft Position Actuator Solenoid Valve

422

Camshaft Position Actuator Solenoid Valve Bolt

423

Oil Level Indicator Tube

424

Oil Level Indicator

425

Oil Level Indicator Tube Stud

426

Oil Level Indicator Nut



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 20

Callout

Component Name

500

Intake Manifold

501

Intake Manifold Seal

502

Intake Manifold Bolt

503

Positive Crankcase Vent Hose

504

Throttle Control Module

505

Throttle Control Module Bolt

506

Throttle Control Module Seal

507

Fuel Injector Rail

508

Fuel Injector Rail Bolt

509

Crankshaft Rear Oil Seal Housing

510

Crankshaft Rear Oil Seal Housing Bolt

511

Crankshaft Rear Oil Seal

512

Engine Front Cover

513

Engine Front Cover Bolt

514

Engine Front Center Cover Bolt

515

Engine Front Oil Seal

516

Engine Front Cover Bolt

517

Engine Front Cover Bolt Spacer

518

Camshaft Cover

519

Camshaft Cover Bolt

520

Camshaft Cover Seal

521

Oil Fill Cap



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3
