Hummer H3. Manual - part 263

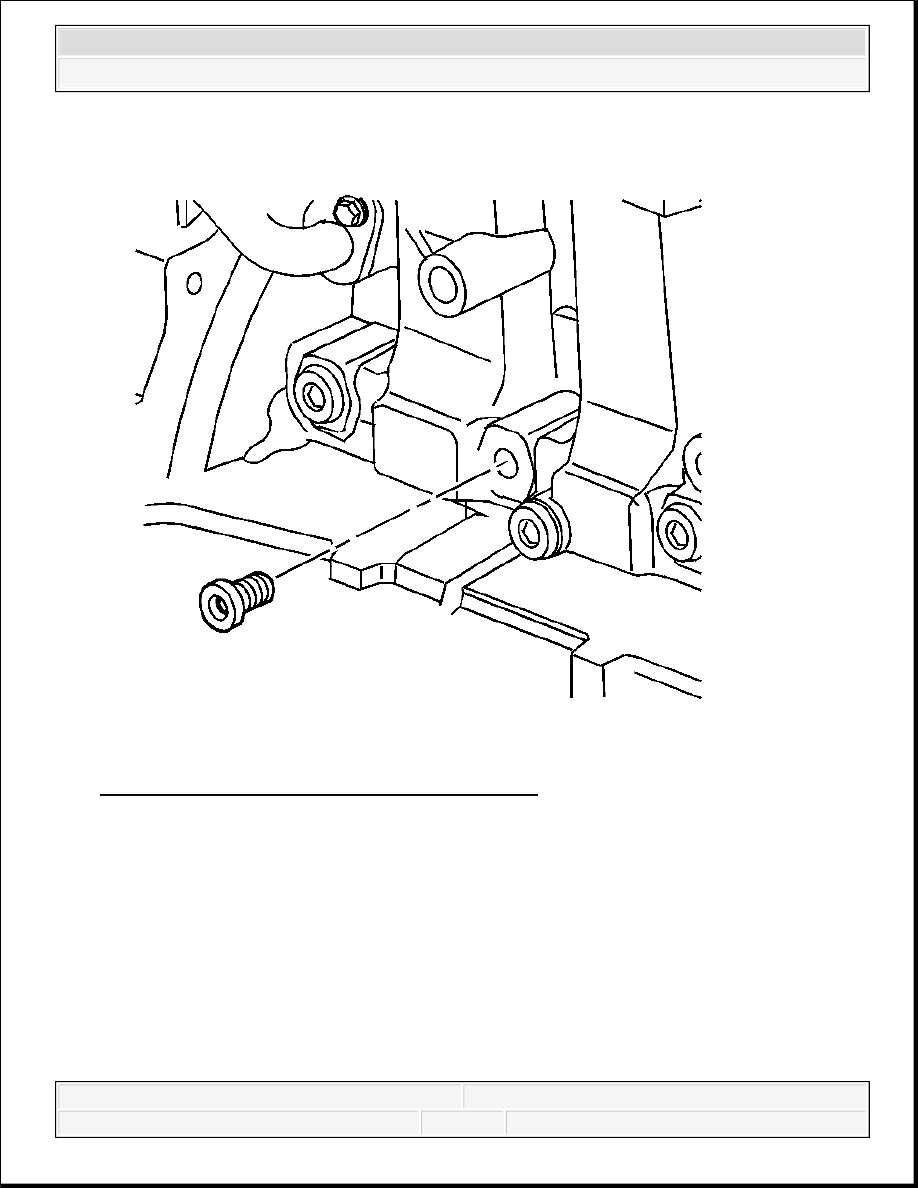

Fig. 661: View Of Engine Block Oil Gallery Plug
Courtesy of GENERAL MOTORS CORP.

1. Remove the engine oil filter, fill with clean engine oil, and reinstall.

Tighten: Tighten the oil filter to 30 N.m (22 lb ft).

IMPORTANT: A constant/continuous flow of clean engine oil is required to

properly prime the engine. Be sure to use an approved
engine oil as specified in the owners manual.

NOTE:

Refer to Fastener Notice in Cautions and Notices.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



2. Remove the engine block oil gallery plug (1).

3. Install the M16 x 1.5 adapter P/N 509375.

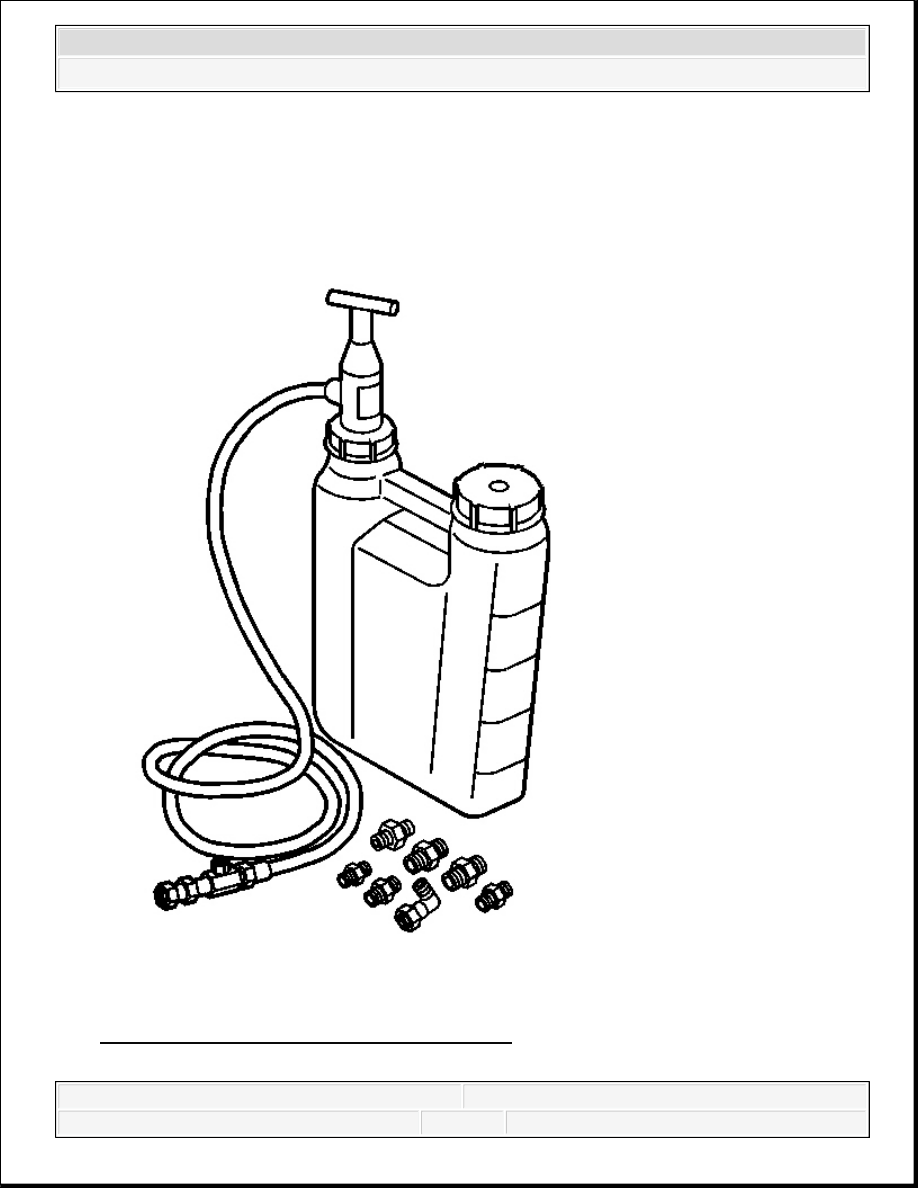

Fig. 662: Identifying Engine Preluber J 45299
Courtesy of GENERAL MOTORS CORP.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



4. Install the flexible hose to the adapter and open the valve.

5. Pump the handle on J 45299 to flow a minimum of 1-2 quarts of engine oil. See Special

Tools. Observe the flow of engine oil through the flexible hose and into the engine
assembly.

6. Close the valve and remove the flexible hose and adapter from the engine.

7. Install the oil pressure sensor.

Tighten: Tighten the oil pressure sensor to 35 N.m (26 lb ft).

8. Top-off the engine oil to the proper level.

DESCRIPTION AND OPERATION

CRANKCASE VENTILATION SYSTEM DESCRIPTION



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

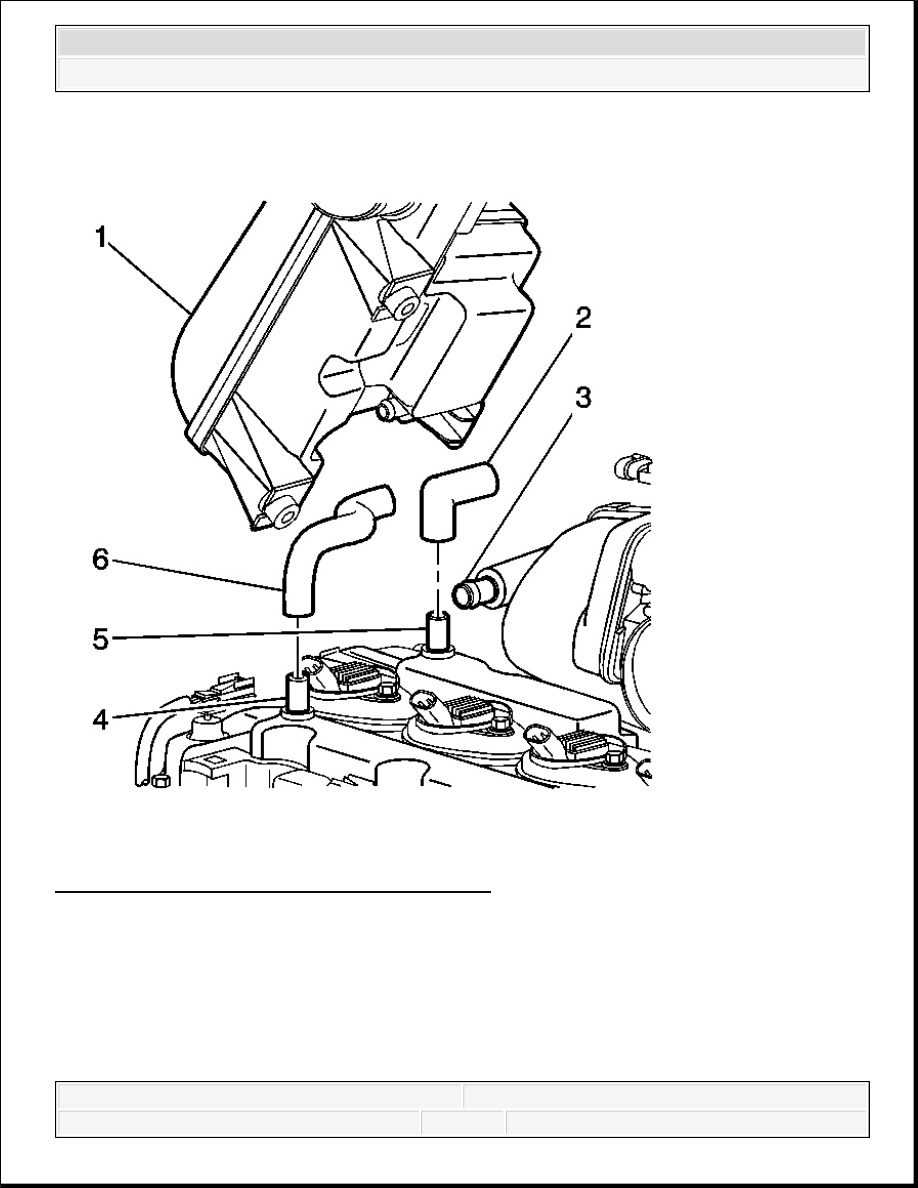

Fig. 663: View Of Crankcase Ventilation System
Courtesy of GENERAL MOTORS CORP.

A crankcase ventilation system is used to consume crankcase vapors created during the
combustion process instead of venting them to the atmosphere.

Fresh air is supplied through a filter to the crankcase, the crankcase mixes the fresh air with the
blow-by gases and then passed through a positive crankcase ventilation (PCV) orificed tube (5)
into the intake manifold (3).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
