Fig. 585: Measuring Crankshaft End Play
Courtesy of GENERAL MOTORS CORP.

10. Measure the crankshaft end play.

1. Thrust the crankshaft forward or rearward.

2. Insert a feeler gage between the thrust crankshaft bearing and the bearing surface of

the crankshaft and measure the bearing clearance. Refer to Engine Mechanical
Specifications for the proper clearance.

3. If the bearing clearance is not within specifications, inspect the thrust surfaces for

nicks, gouges or raised metal. Minor imperfections may be removed with a fine stone.

PISTON, CONNECTING ROD, AND BEARING INSTALLATION



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



Tools Required

J 41556 Connecting Rod Guide. See Special Tools.

J 45059 Angle Meter. See Special Tools.

EN-47701 Piston Ring Compressor. See Special Tools.

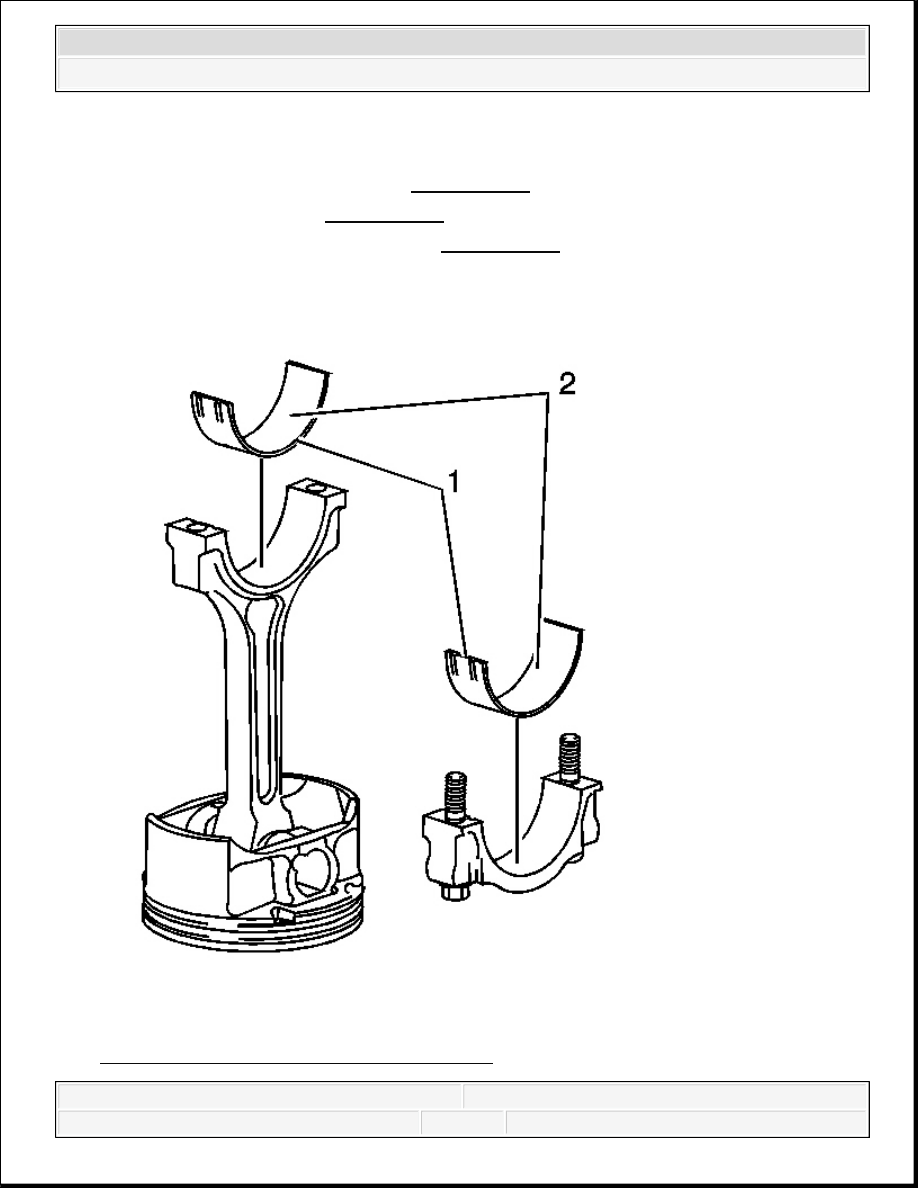

Fig. 586: View Of Connecting Rods & Caps



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



Courtesy of GENERAL MOTORS CORP.

1. Rotate the crankshaft so the connecting rod journal for the piston being installed is at

Bottom Dead Center.

2. Lubricate the cylinder wall with engine oil.

3. Lubricate the piston and rings with engine oil.

4. Stagger the ring end gaps 90 degrees apart.

5. Use EN-47701 to compress the rings. See Special Tools.

6. Install the connecting rod bearings into the connecting rods and caps (1).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



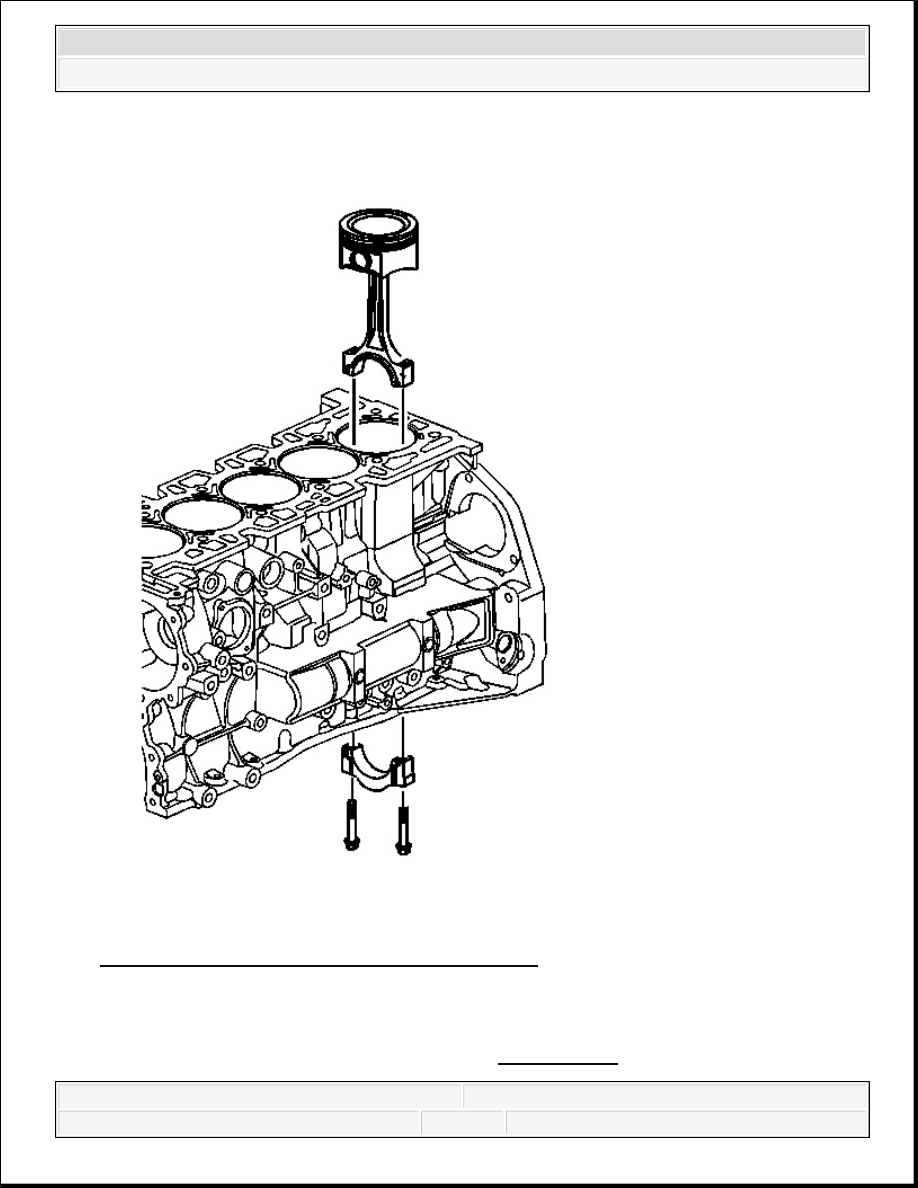

Fig. 587: Installing J 41556 Into Connecting Rod
Courtesy of GENERAL MOTORS CORP.

7. Lubricate the connecting rod bearing contact surfaces with engine oil.

8. Install the J 41556 into the connecting rod. See Special Tools.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
