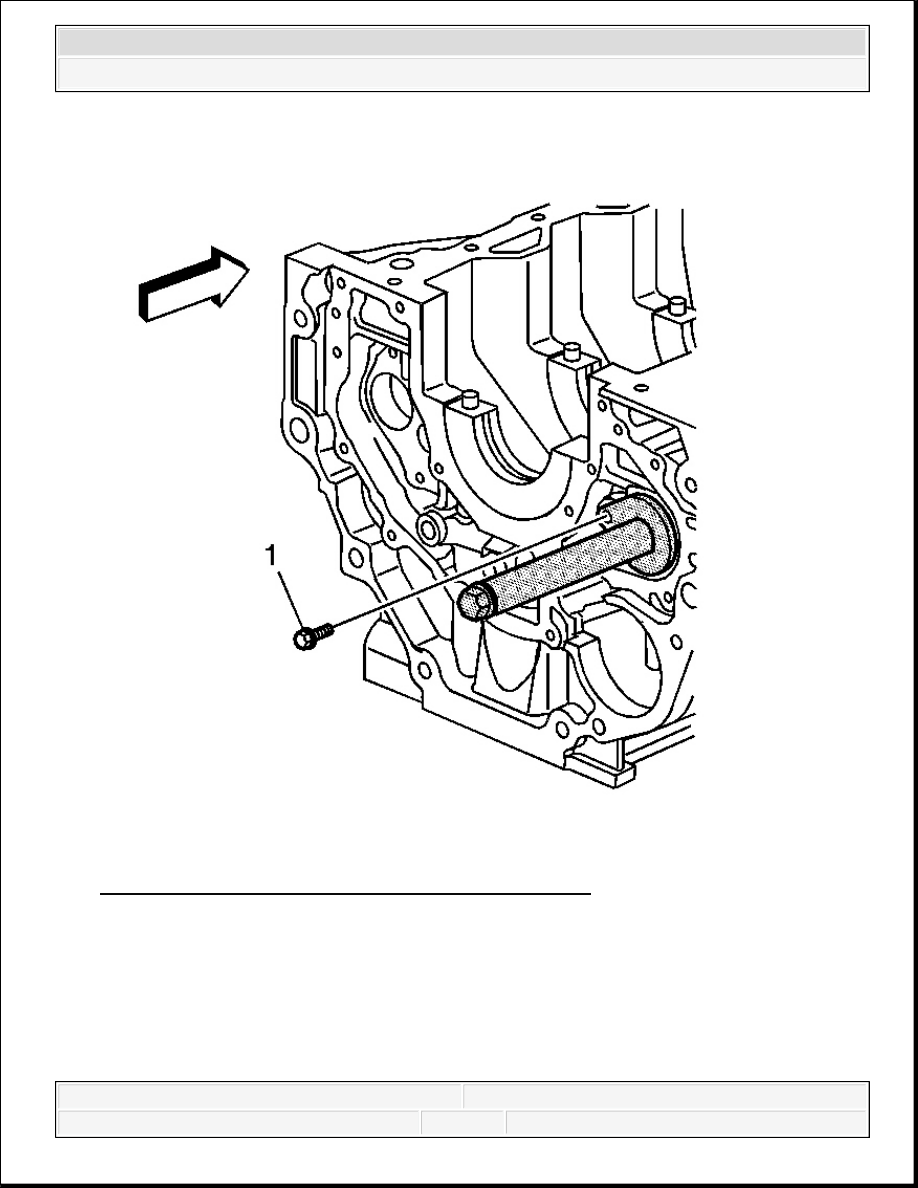

Fig. 569: Removing Left Balance Shaft Mounting Bolt
Courtesy of GENERAL MOTORS CORP.

26. Remove the balance shaft mounting bolt (1) and J 44225 .

ENGINE BLOCK PLUG INSTALLATION



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

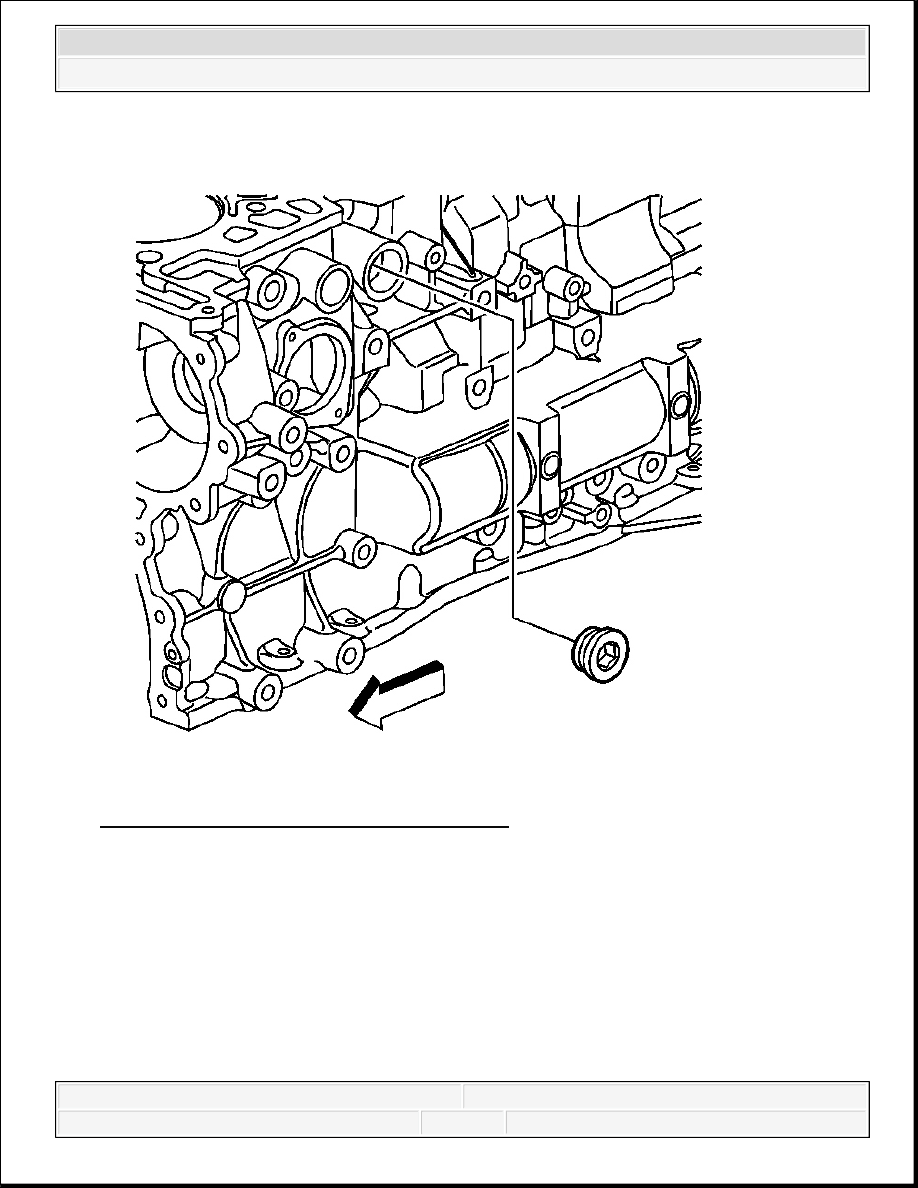

Fig. 570: View Of Engine Block Coolant Plug
Courtesy of GENERAL MOTORS CORP.

1. Add sealer GM P/N 12378521 (Canadian P/N 88901148) to the plug threads.

2. Install the engine block coolant plug.

Tighten: Tighten the engine block coolant plug to 50 N.m (37 lb ft).

NOTE:

Refer to Fastener Notice in Cautions and Notices.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

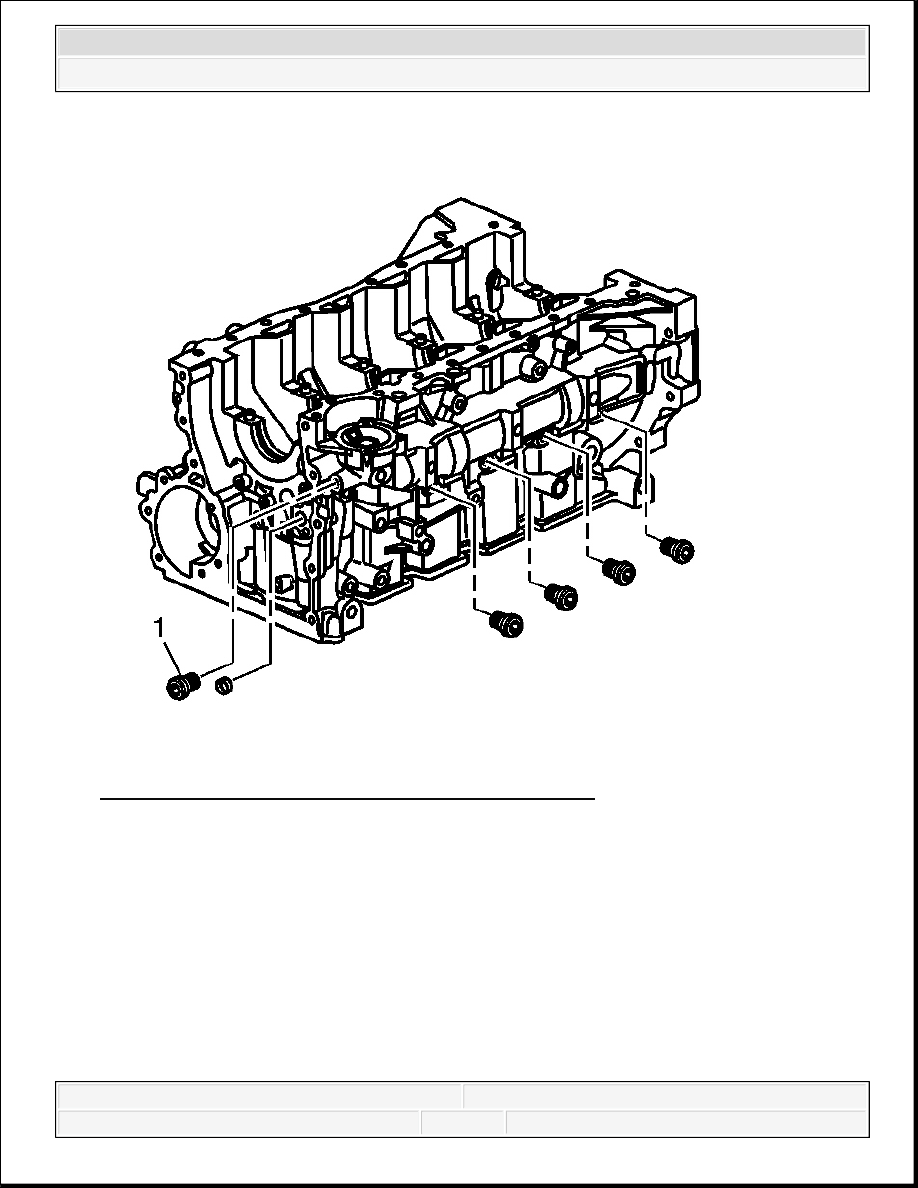

Fig. 571: View Of Front Engine Block Oil Gallery Plug
Courtesy of GENERAL MOTORS CORP.

3. Add sealer GM P/N 12378521 (Canadian P/N 88901148) to the plug threads.

4. Install the engine block oil gallery plugs to front and left of block.

Tighten:

Tighten the side engine block oil gallery plugs to 35 N.m (26 lb ft).

Tighten the front (1) engine block oil gallery plug to 80 N.m (40 lb ft).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

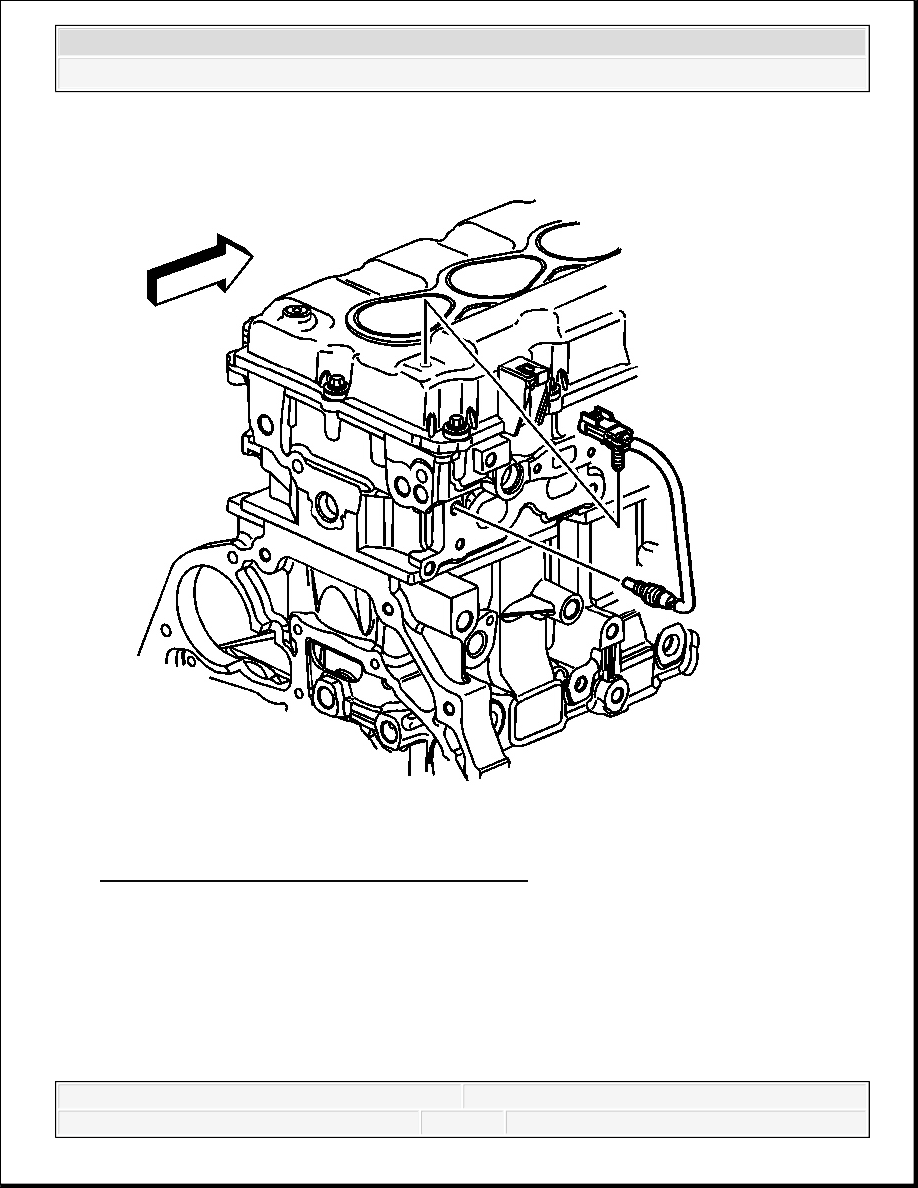

Fig. 572: View Of Coolant Temperature Sensor
Courtesy of GENERAL MOTORS CORP.

5. Add sealer GM P/N 12378521 (Canadian P/N 88901148) to the coolant temperature sensor

threads.

6. Install the coolant temperature sensor.

Tighten: Tighten the coolant temperature sensor to 16 N.m (12 lb ft).
