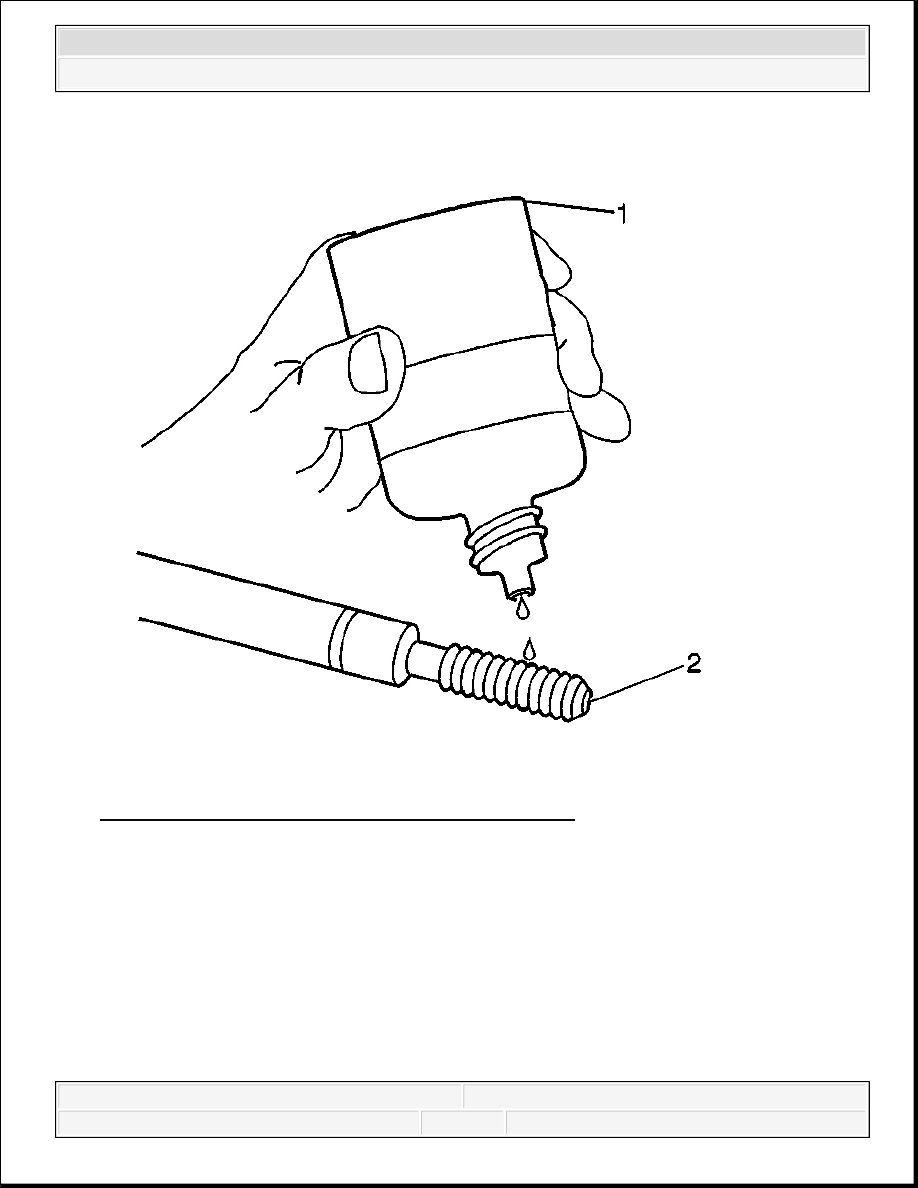

Fig. 485: Lubricating Installer Tool Using Driver Oil
Courtesy of GENERAL MOTORS CORP.

9. Lubricate the threads of the driver installation tool (2) with the driver oil (1) J 42385-110.

IMPORTANT: Do not allow oil or other foreign material to contact the

outside diameter (OD) of the insert.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

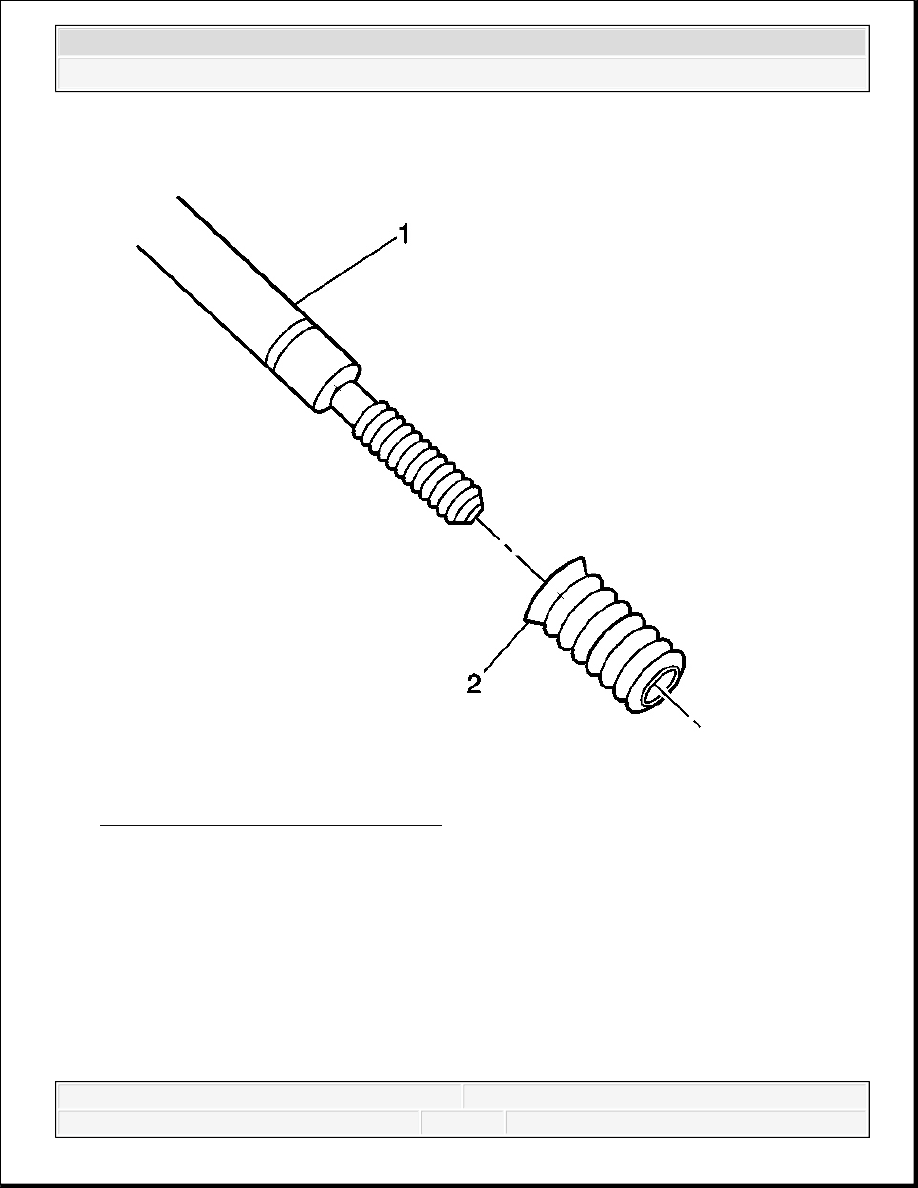

Fig. 486: View of Bushing Type Insert
Courtesy of GENERAL MOTORS CORP.

10. Install the insert (2) onto the driver installation tool (1).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

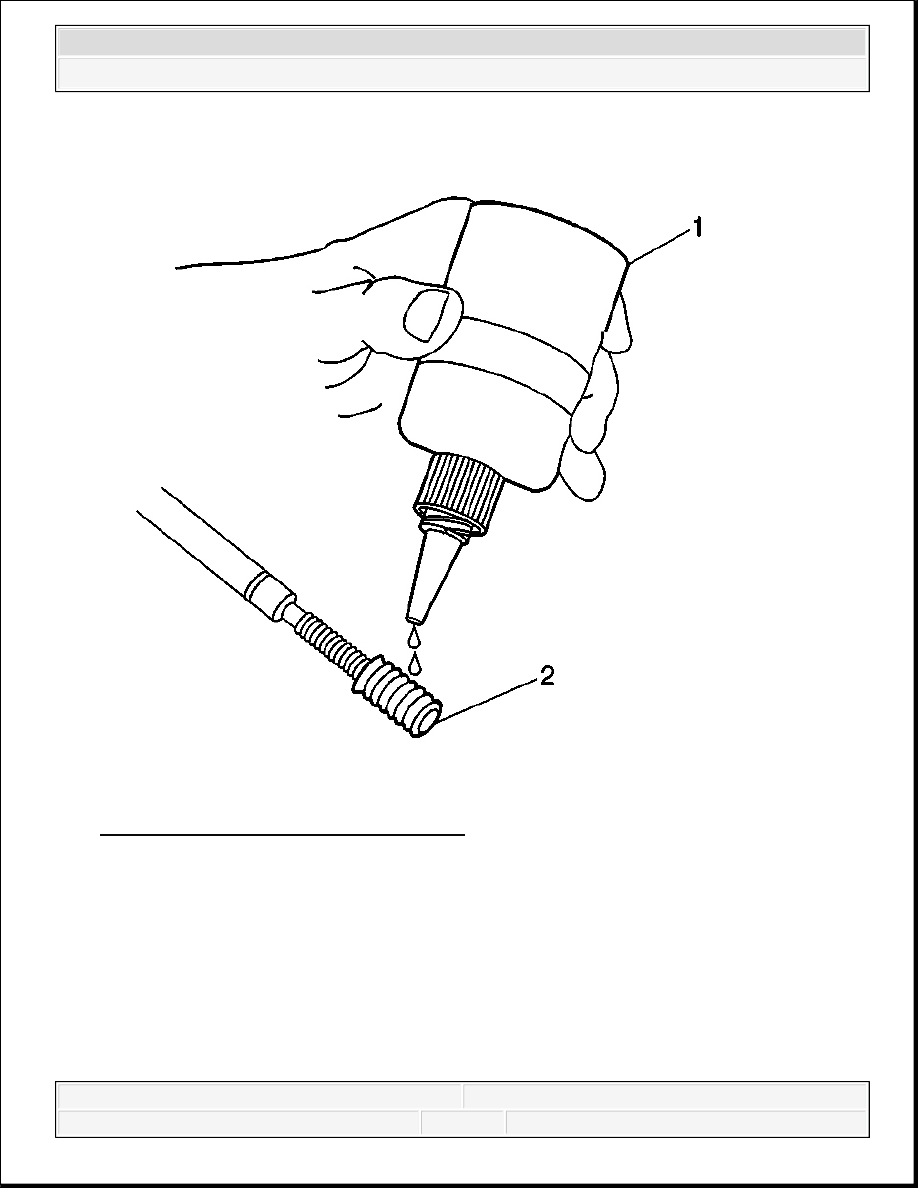

Fig. 487: Applying Threadlock To Insert
Courtesy of GENERAL MOTORS CORP.

11. Apply threadlock sealant GM P/N 12345493 (Canadian P/N 10953488), J 42385-109,

LOCTITE 277® or equivalent (1) to the insert OD threads (2).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

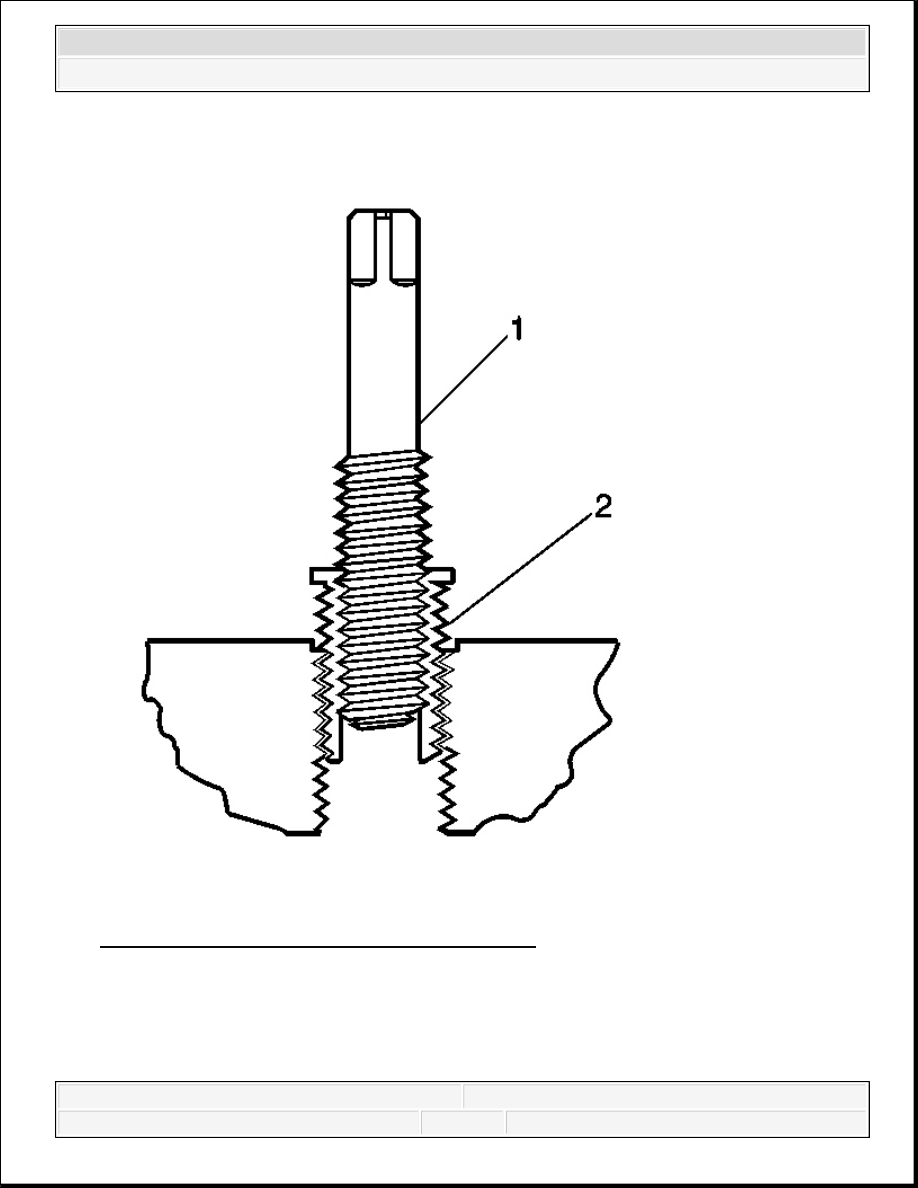

Fig. 488: Installing Insert Into Tapped Bolt Hole
Courtesy of GENERAL MOTORS CORP.

12. Install the insert (2) into the tapped hole.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
