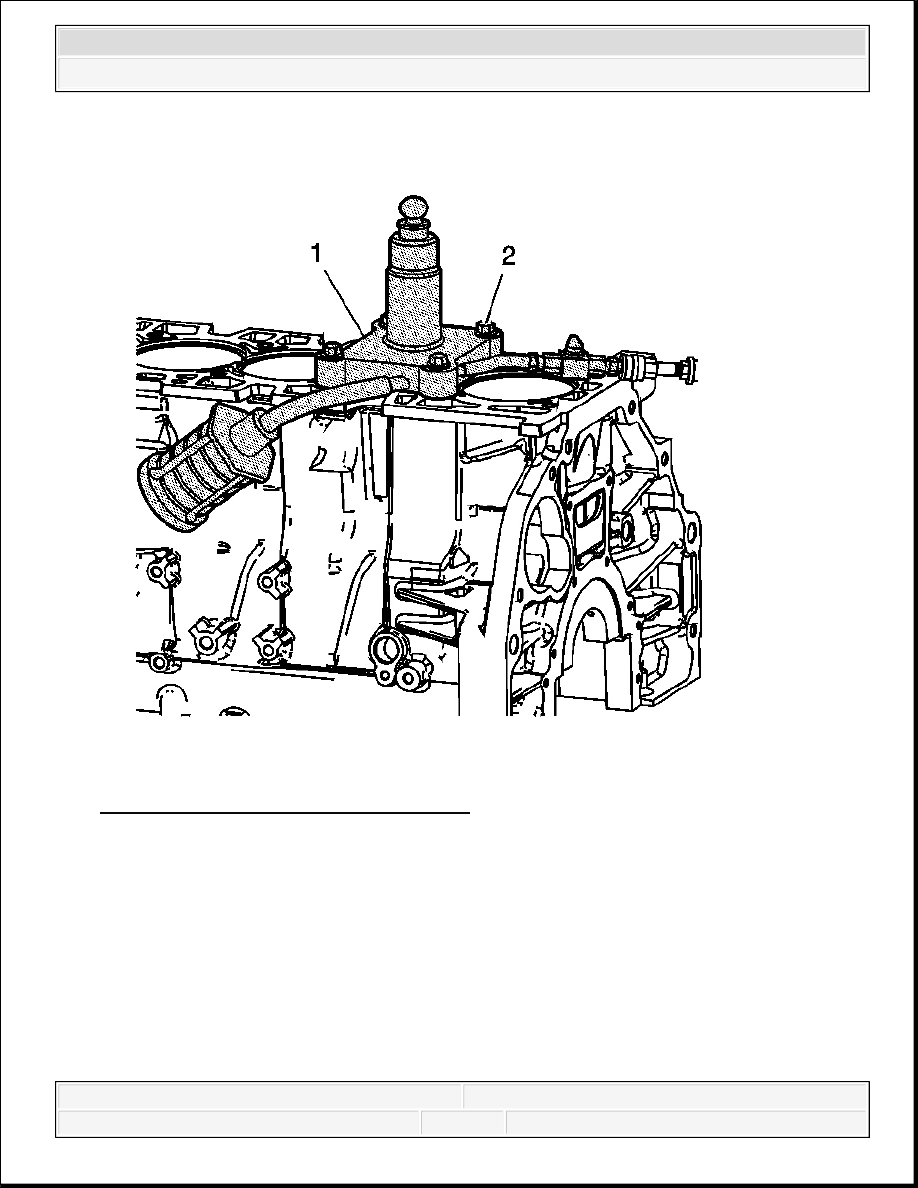

Fig. 422: Trim Tool Assembly Alignment
Courtesy of GENERAL MOTORS CORP.

10. Place trim tool assembly EN 45680-411 onto the cylinder to be trimmed with the

directional arrow (1) pointing in line with the crankshaft centerline and the front of the
block.

11. Install the 4 bolts EN 45680-414 (2) into the cylinder head bolt holes in the block.

Tighten: Tighten the bolts to 20 N.m (15 lb ft).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



Fig. 423: Drive Adapter
Courtesy of GENERAL MOTORS CORP.

12. Fasten drive adapter EN 45680-866 (1) into the drill chuck.

NOTE:

For proper tool operation, a drill motor with a 1/2 inch chuck, 1
1/8 hp, 7 amps, triple gear reduction, and a 450-600 RPM
rotational speed in a clockwise direction must be used. If the
proper drill motor is not used, damage to the cylinder bore
sleeve will occur.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

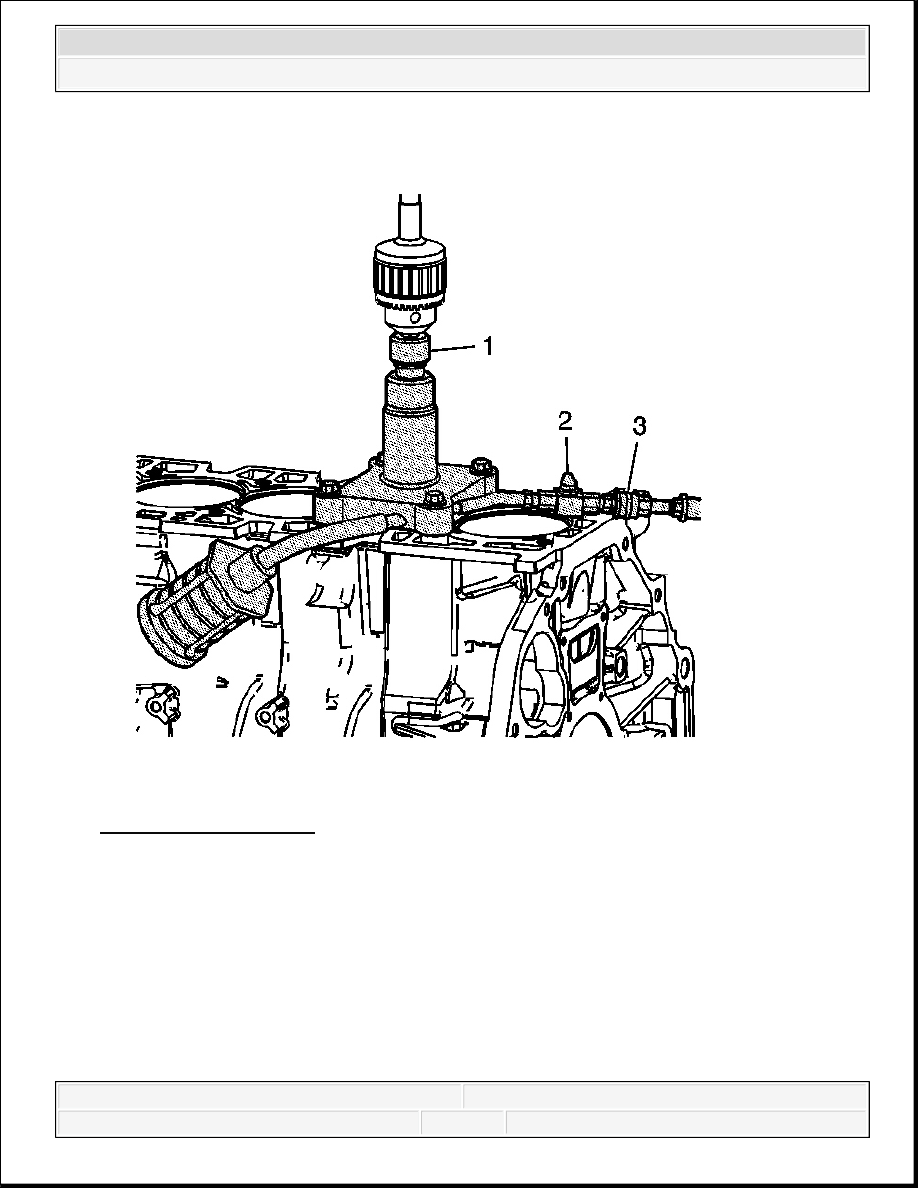

13. Connect a compressed air supply (75-125 psi) to the male quick connect (3) located on trim

tool assembly EN 45680-411. Turn the compressed air valve (2) to the open position. This
starts the venturi vacuum system that will catch the metal shavings.

14. Place drive adapter EN 45680-866 and drill assembly (1) vertically onto the drive adapter

end of trim tool assembly EN 45680-411. Do not apply downward force on the drill until
full rotational speed has been reached. After reaching full rotational speed, gradually apply
downward force until the cutting action is complete in approximately 5 seconds.

15. Remove drive adapter EN 45680-866 (1) and drill assembly from the trim tool assembly

EN 45680-411.

16. Turn off the compressed air valve (2).

17. Remove trim tool assembly EN 45680-411 from the engine block.

18. Remove any material shavings that may be found on the metal shaving catch plug EN

45680-413.

19. Wipe the cylinder bore sleeve and surrounding areas free of any powder residue and then

remove the metal shaving catch plug EN 45680-413.

NOTE:

Ensure that there are no crimps in the air feed hose or the
vacuum hose. Crimps in the hose may cause metal shavings to
exit the cutting tool in any direction, causing engine damage.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

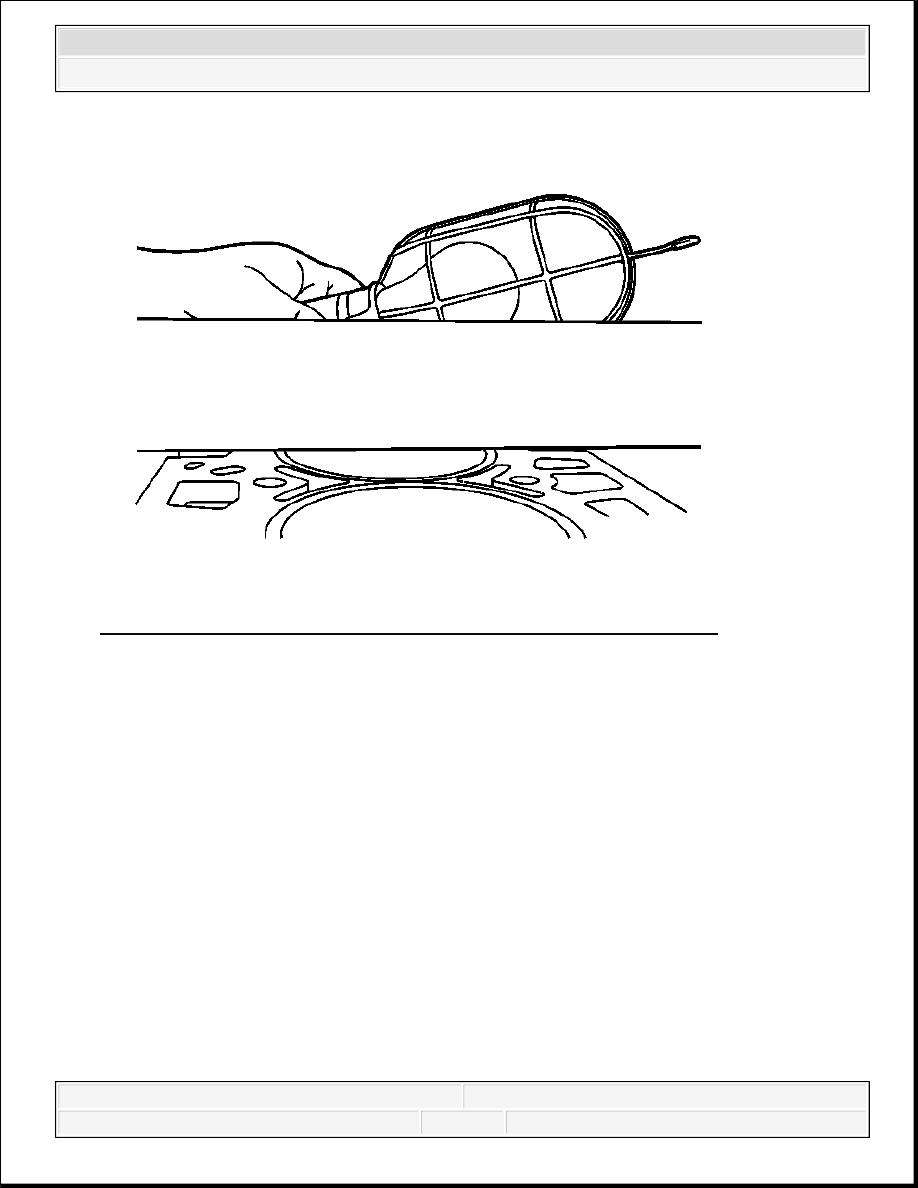

Fig. 424: Checking Cylinder Block Deck Surface With Straight Edge
Courtesy of GENERAL MOTORS CORP.

20. Install a straight edge on the cylinder block perpendicular to the crankshaft center line.

21. Using a light, illuminate the backside of the straight edge.
