Hummer H3. Manual - part 176

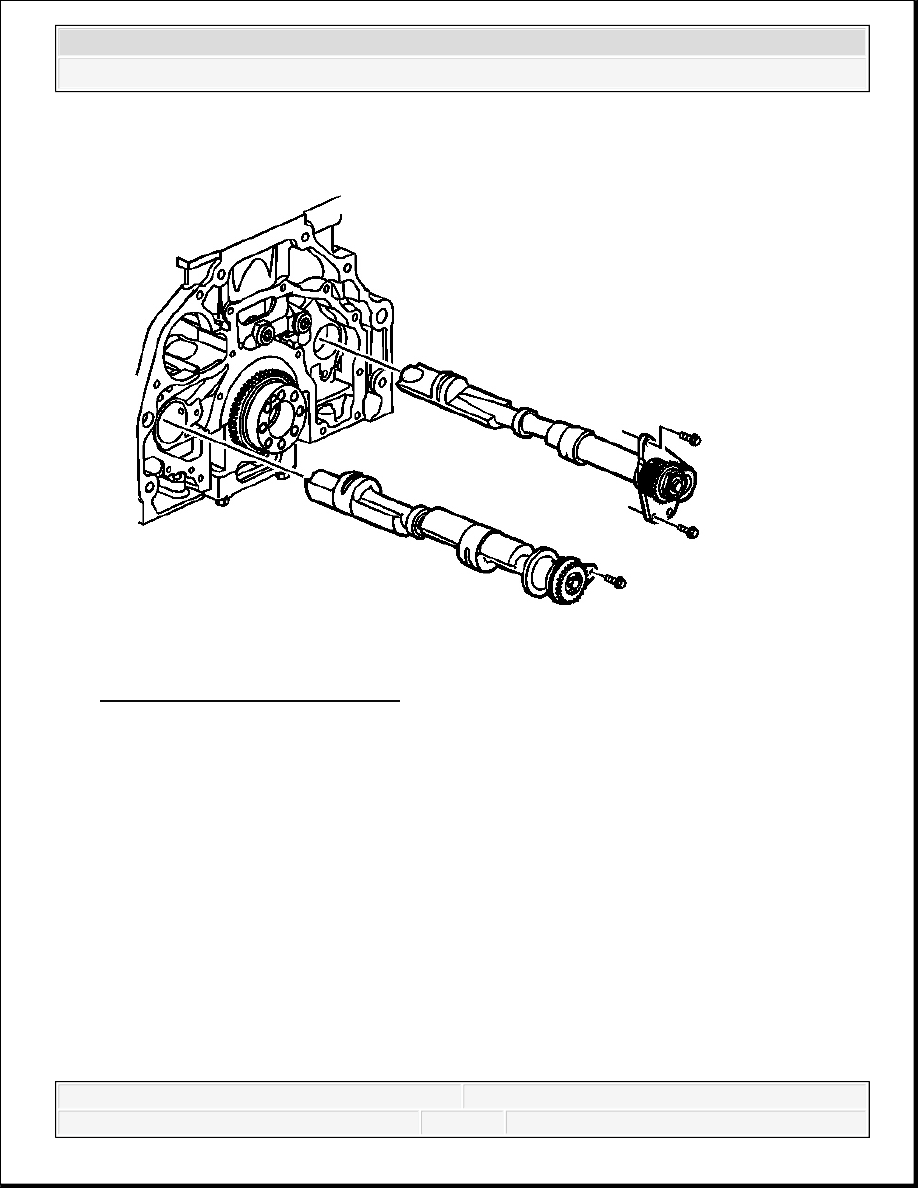

Fig. 342: View Of Balance Shafts
Courtesy of GENERAL MOTORS CORP.

7. Remove the balance shaft assembly retaining bolts.

8. Remove the balance shaft assemblies.

TIMING CHAIN TENSIONER REMOVAL



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



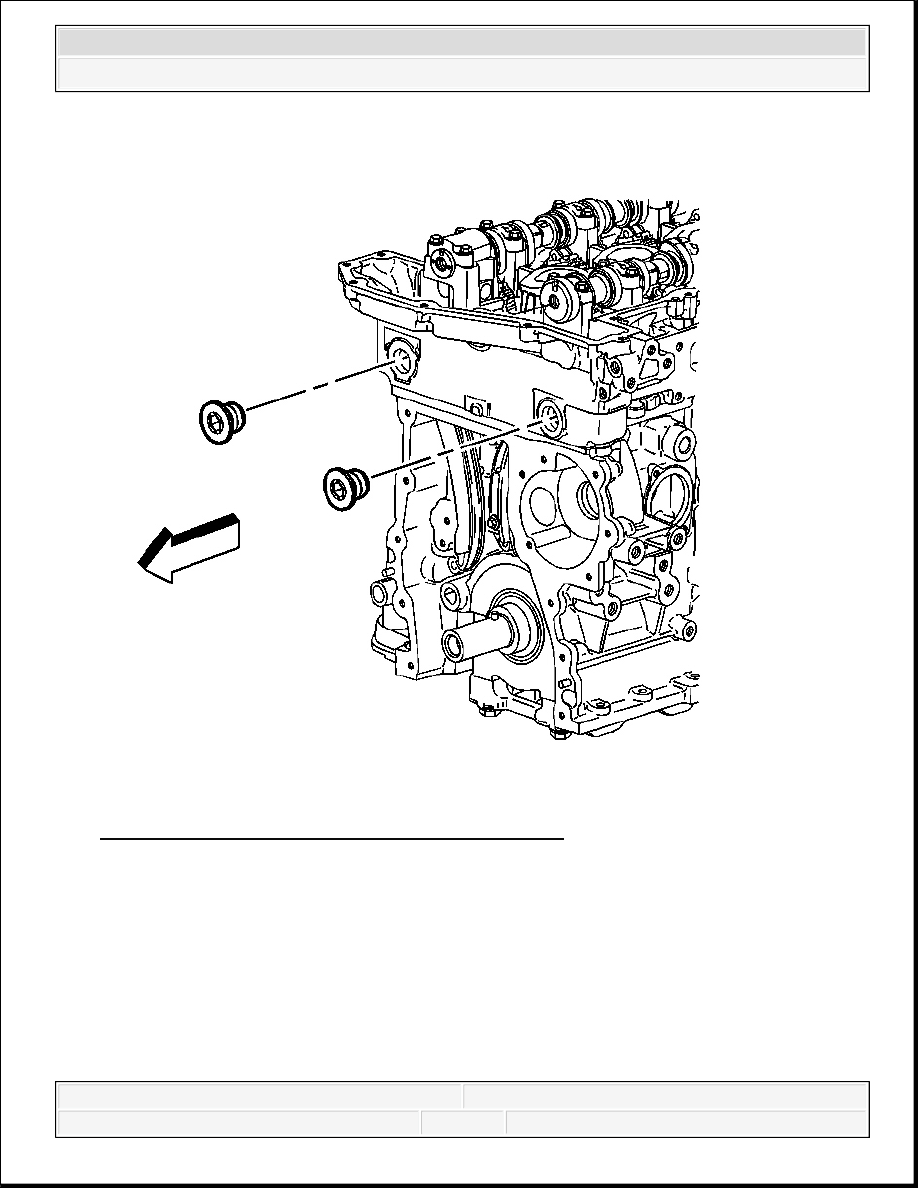

Fig. 343: View Of Cylinder Head Access Hole Plugs
Courtesy of GENERAL MOTORS CORP.

1. Remove the cylinder head access hole plugs.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



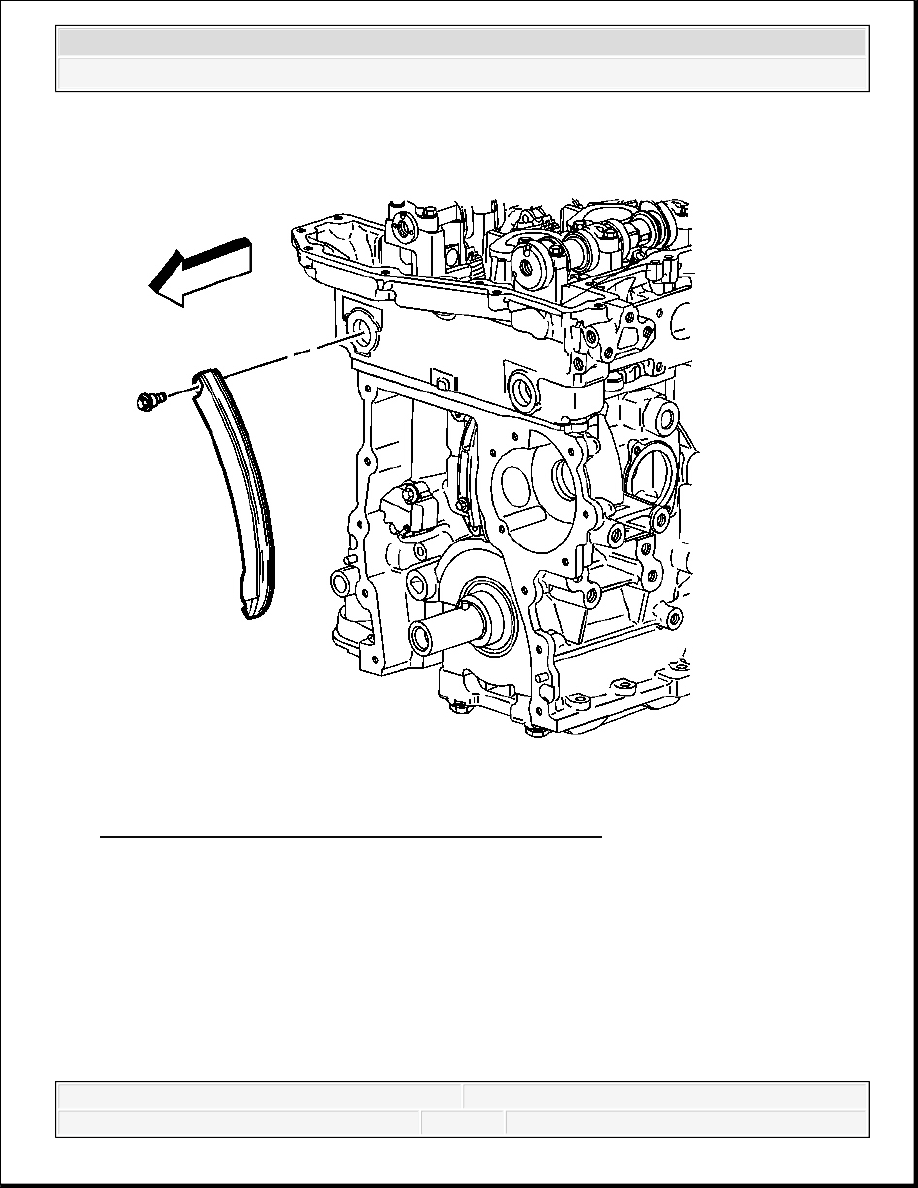

Fig. 344: View Of Timing Chain Tensioner Shoe & Bolt
Courtesy of GENERAL MOTORS CORP.

2. Remove the timing chain tensioner shoe bolt.

3. Remove the timing chain tensioner shoe.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



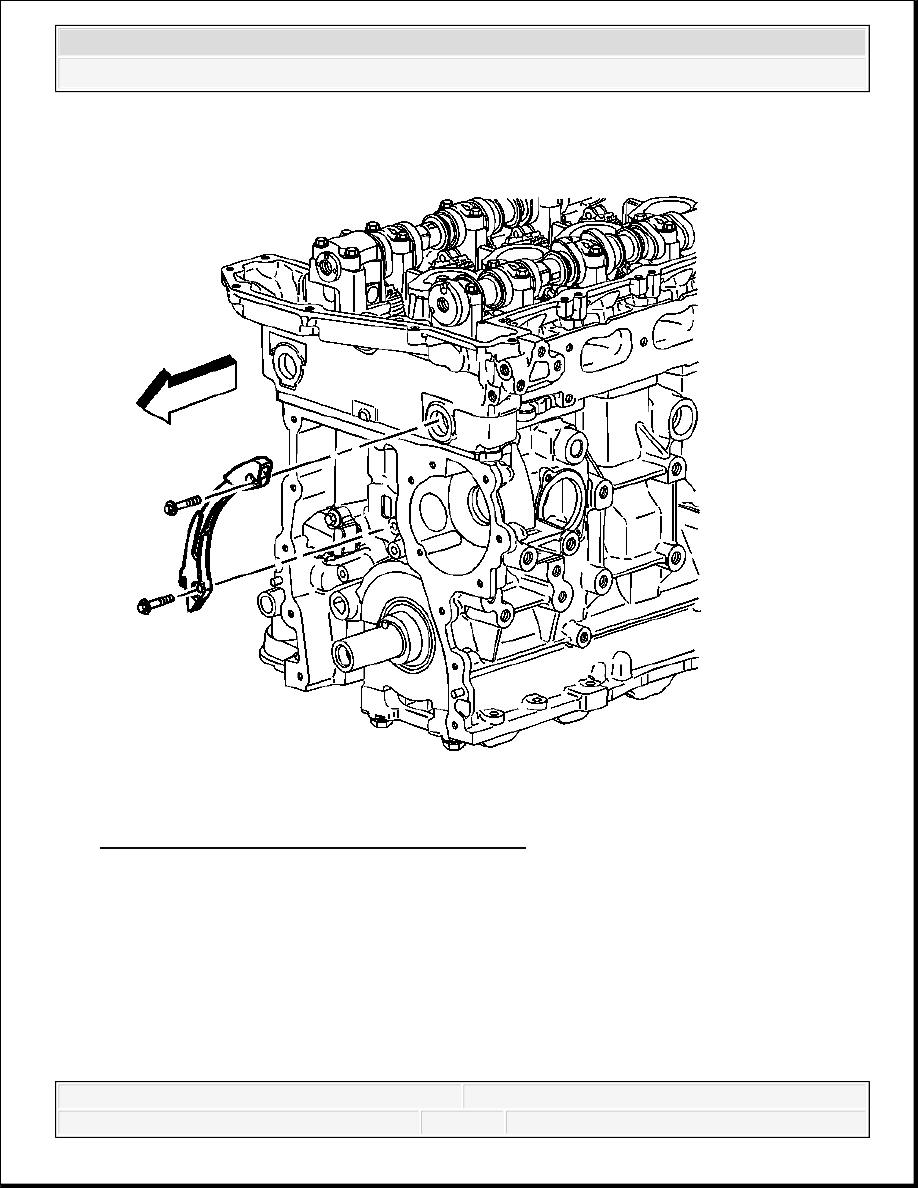

Fig. 345: View Of Timing Chain Guide & Bolts
Courtesy of GENERAL MOTORS CORP.

4. Remove and discard the timing chain tensioner guide bolts.

5. Remove the timing chain tensioner guide.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
