WASHER SOLVENT CONTAINER REPLACEMENT (POST VIN 78135604)

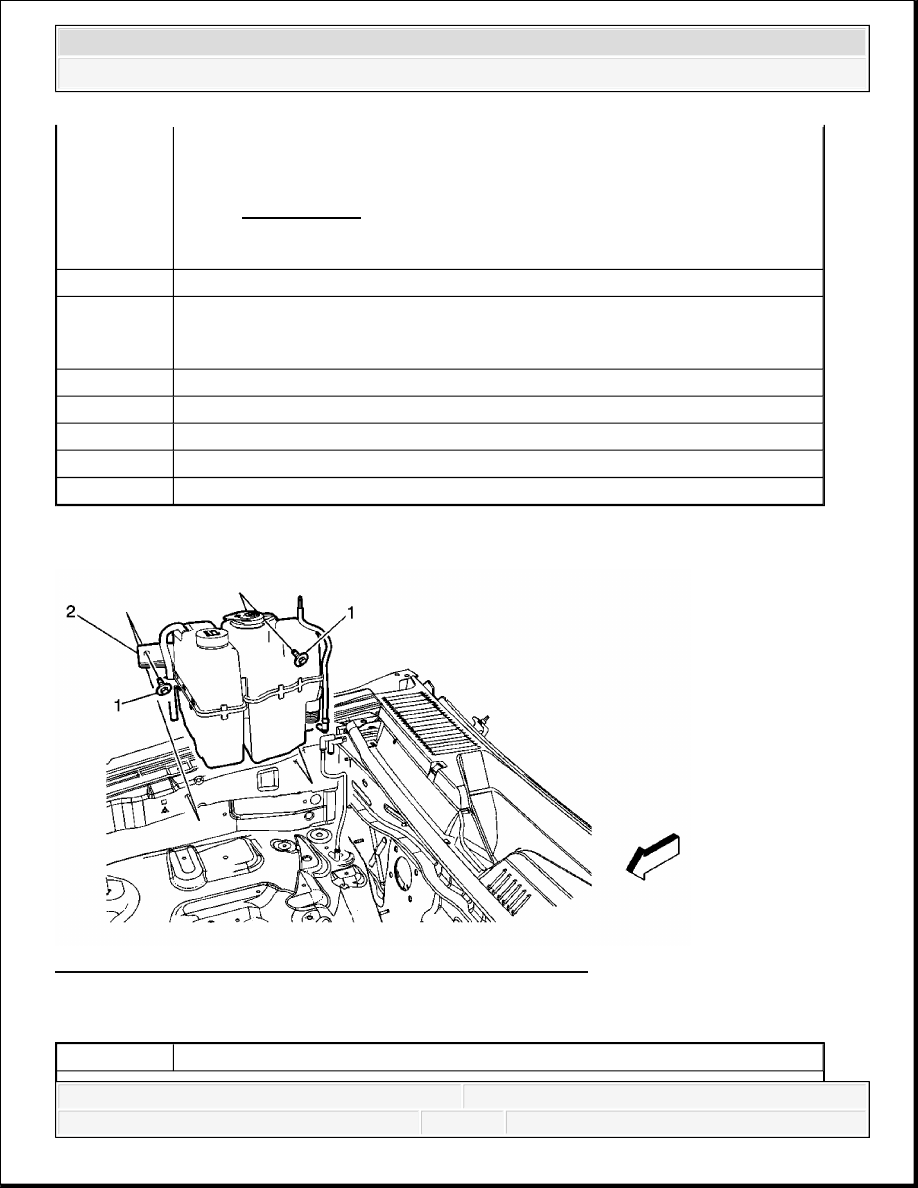

Fig. 26: Identifying Washer Solvent Container & Fasteners
Courtesy of GENERAL MOTORS CORP.

Washer Solvent Container Replacement (Post VIN 78135604)

1

Washer Solvent Container Bolt (Qty: 2)

Tighten: 9 N.m (80 lb in)

NOTE:

Refer to Fastener Notice .

2

Washer Solvent Container Cap

3

Washer Solvent/Coolant Recovery Tank Bracket Bolt

Tighten: 9 N.m (80 lb in)

4

Washer Solvent/Coolant Recovery Tank Bracket

5

Washer Container Rear Washer Pump Hose

6

Front Washer Pump with Grommet

7

Washer Container Front Washer Pump Hose

8

Rear Washer Pump with Grommet

Callout

Component Name



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Wipers and Washers - H3



WINDSHIELD WASHER PUMP REPLACEMENT

Preliminary Procedure:
Remove the air cleaner assembly. Refer to Air Cleaner Assembly Replacement .

1

Windshield Washer Solvent Container Assembly Bolt (Qty: 2)

Tighten: 9 N.m (80 lb in)

Procedure

1. Roll the container assembly forward.

2. Disconnect both washer pump electrical connectors.

3. Disconnect both washer pump jumper hoses at the air inlet grille panel

connections. (if equipped)

4. Contain any lost washer solvent fluid in a clean suitable container.

5. Disconnect and secure the coolant container overflow hose.

6. Transfer all parts as needed.

NOTE:

Refer to Fastener Notice .

2

Windshield Washer Solvent Container Assembly



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Wipers and Washers - H3



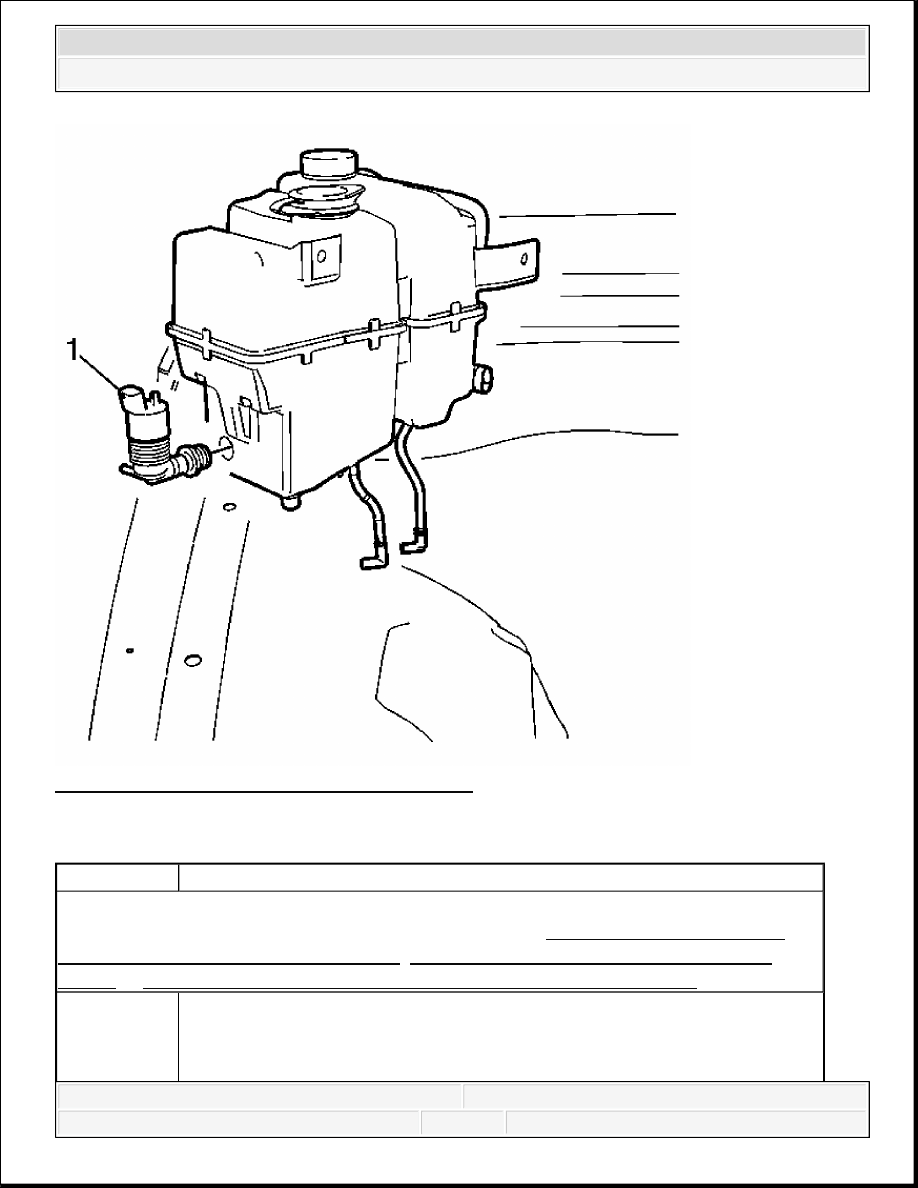

Fig. 27: Identifying Windshield Washer Pump
Courtesy of GENERAL MOTORS CORP.

Windshield Washer Pump Replacement

Callout

Component Name

Preliminary Procedure:
Remove the windshield washer solvent container. Refer to Washer Solvent Container
Replacement (Prior to VIN 78135604), Washer Solvent Container Replacement
(Base) or Washer Solvent Container Replacement (Post VIN 78135604).

Windshield Washer Pump

Procedure



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Wipers and Washers - H3



REAR WINDOW WASHER PUMP REPLACEMENT

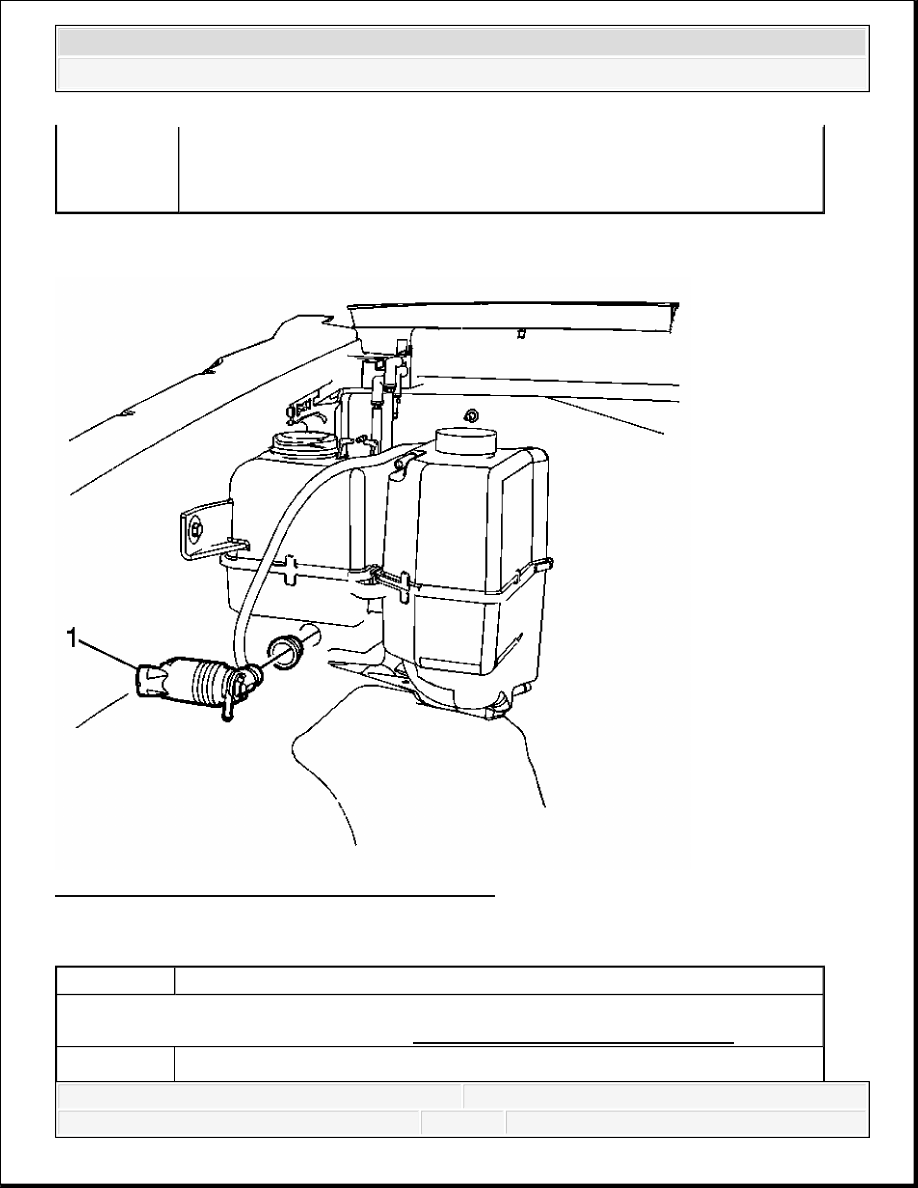

Fig. 28: Identifying Rear Window Washer Pump
Courtesy of GENERAL MOTORS CORP.

Rear Window Washer Pump Replacement

1

1. Support the container while using two flat-bladed tools under the edges

of the washer pump and pry outward.

2. Discard the washer pump grommet after the pump has been removed.

Callout

Component Name

Preliminary Procedure:
Remove the air cleaner assembly. Refer to Air Cleaner Assembly Replacement .

Rear Window Washer Pump
