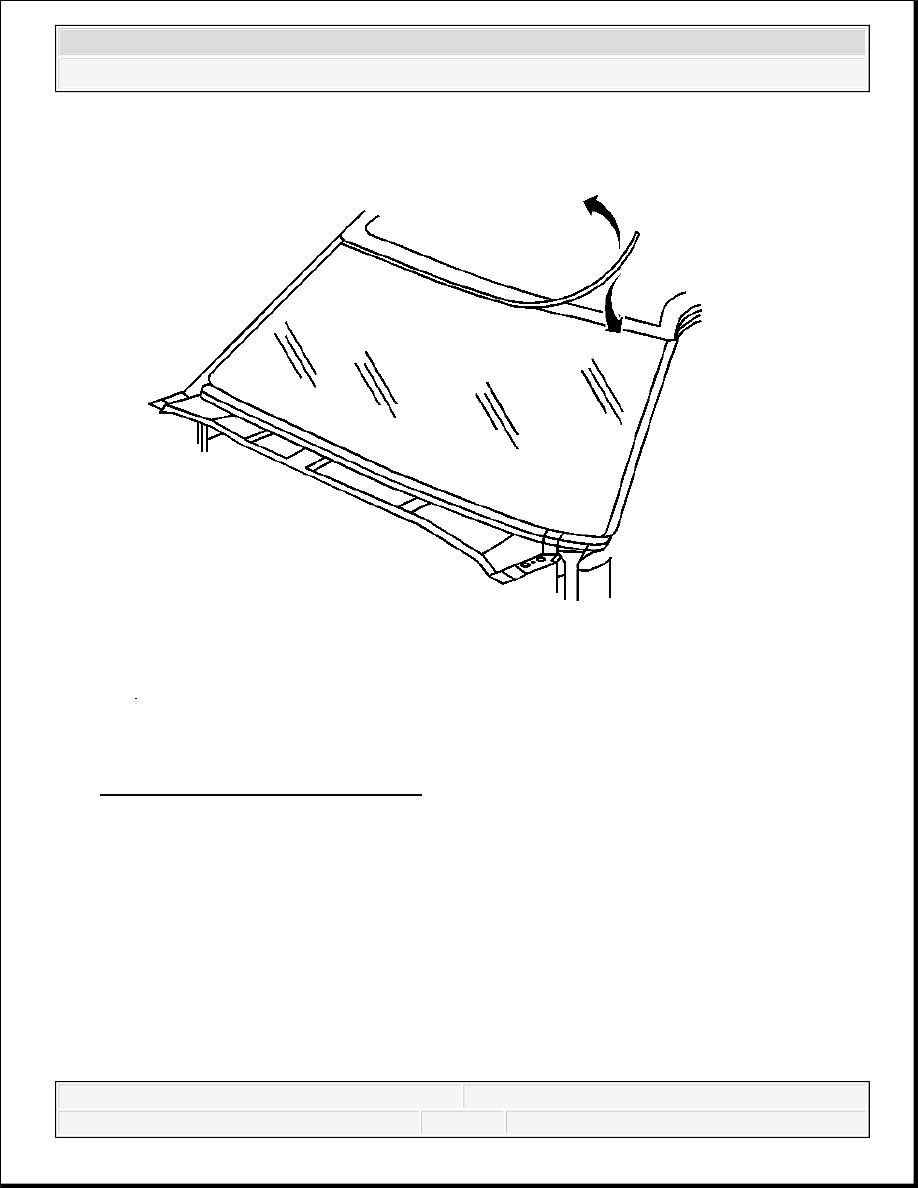

Fig. 38: Identifying Reveal Molding
Courtesy of GENERAL MOTORS CORP.

1. Lift up on the loose area of the reveal molding.

2. Clean the top edge of the window surface and the reveal molding with a 50/50 mixture of

CAUTION: Refer to Glass and Sheet Metal Handling Caution.

IMPORTANT: The window reveal molding fills the cavity between the body

and window. If the reveal molding is stretched or damaged, it
cannot be reused and it must be replaced.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3



isopropyl alcohol and water by volume on a dampened lint-free cloth.

Installation Procedure

1. Verify all primers and urethane adhesive are within expiration dates.

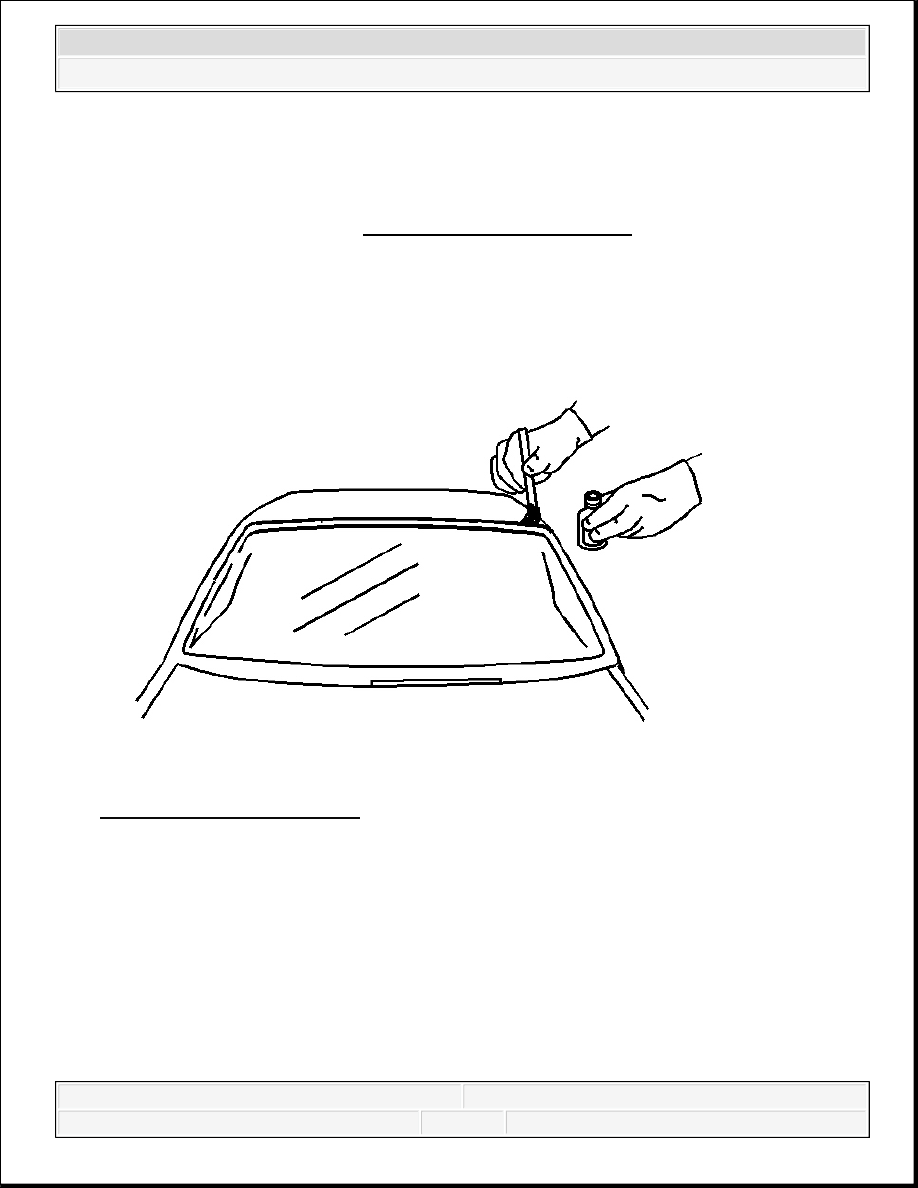

Fig. 39: Applying Glass Prep
Courtesy of GENERAL MOTORS CORP.

2. Use a new dauber in order to apply glass prep, clear #1, to the channel area approximately

13 mm (1/2 in) to the upper edge of the window.

3. Wipe the glass primed area immediately with a clean lint-free cloth.

4. Shake the glass primer, black #2, for at least 1 minute.

CAUTION: Refer to Window Retention Caution .

IMPORTANT: Use care when applying the prep, clear #1, to the window.

This primer dries almost instantly and may stain the viewing
area of the window if not applied evenly.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3



5. Use a new dauber in order to apply glass primer, black #2, to the top edge of the window.

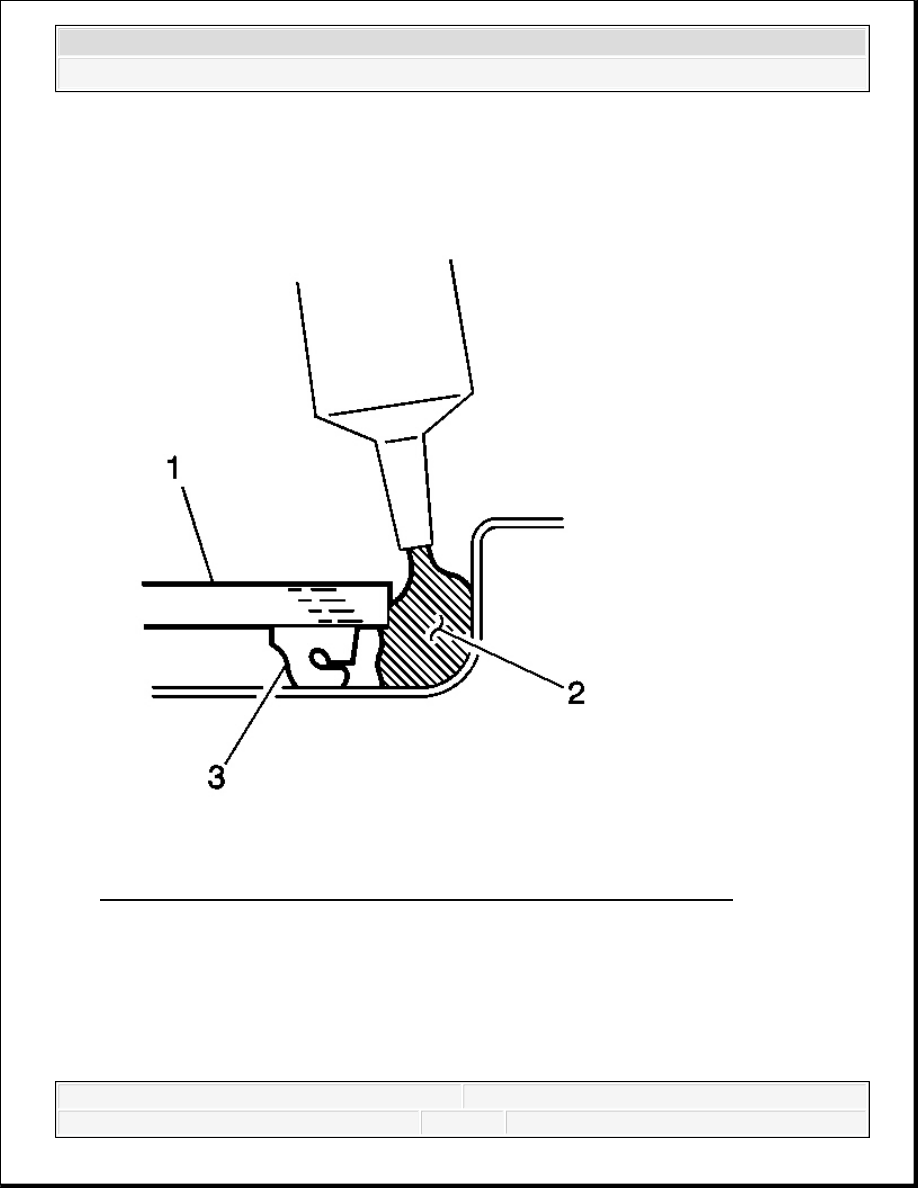

Fig. 40: Applying Urethane Adhesive Between Window & Pinch-Weld
Courtesy of GENERAL MOTORS CORP.

6. Apply a small bead of urethane adhesive (2) between the window (1) and the pinch-weld.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3



Fig. 41: Identifying Reveal Molding
Courtesy of GENERAL MOTORS CORP.

7. Reinstall the window reveal molding.

1. Start from the loose area and hand-press the reveal molding into place over the edge of

the window.

2. Run warm water over the reveal molding in order to speed the setup time of the

urethane adhesive.

3. Tape should be applied in order to retain the reveal molding to the window. This will

maintain a flush fit with the body.

4. The tape is to be removed after 6 hours.
