Hummer H3. Manual - part 1713

REAR SIDE DOOR WINDOW REPLACEMENT

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications .

Preliminary Procedures

1. Position the window about half way down in the door.

2. Remove the interior trim panel. Refer to Front Side Door Trim Panel

Replacement .

3. Remove the water deflector. Refer to Front Side Door Water Deflector

Replacement .

4. Remove the side door window outer sealing strip. Refer to Front Side Door

Window Outer Sealing Strip Replacement

Refer to Fastener Notice .

1

Bolt, Front Side Door Window to Regulator (Qty: 2)
Tip: Tilt the window inward and remove through the outside of the side door
window opening.

Tighten: 10 N.m (89 lb in)

2

Window, Front Door Body Side



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3

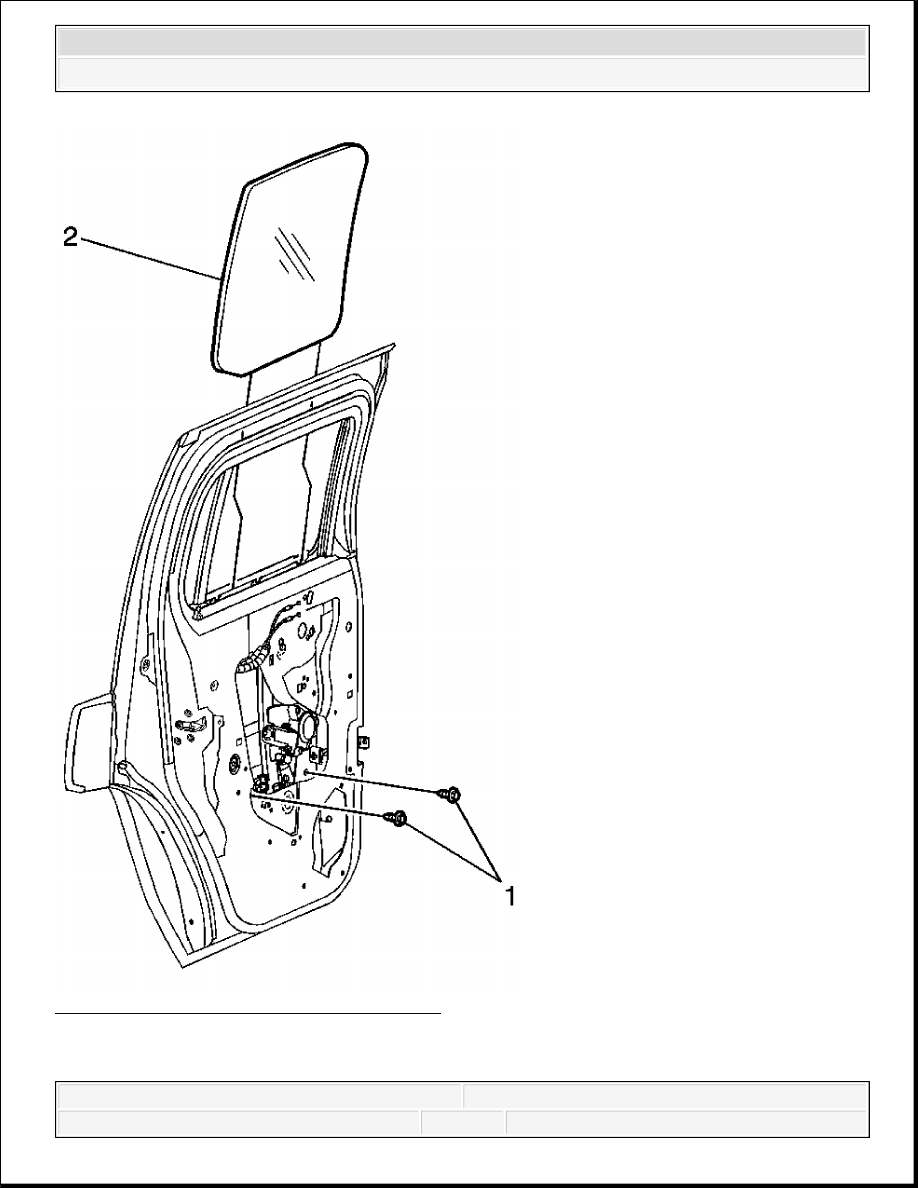

Fig. 31: Window Replacement - Rear Door
Courtesy of GENERAL MOTORS CORP.

Rear Side Door Window Replacement



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3



REAR SIDE DOOR STATIONARY WINDOW REPLACEMENT

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications .

Preliminary Procedures

1. Position the window about half way down in the door.

2. Remove the interior trim panel. Refer to Rear Side Door Trim Panel

Replacement .

3. Remove the water deflector. Refer to Rear Side Door Water Deflector

Replacement .

4. Remove the side door window outer sealing strip. Refer to Rear Door Window Belt

Outer Sealing Strip Replacement.

NOTE:

Refer to Fastener Notice .

1

Bolt, Rear Side Door Window to Regulator (Qty: 2)
Tip: Tilt the window inward and remove through the outside of the side
door window opening.

Tighten: 10 N.m (89 lb in)

2

Window, Rear Door Body Side



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Fixed and Moveable Windows - H3



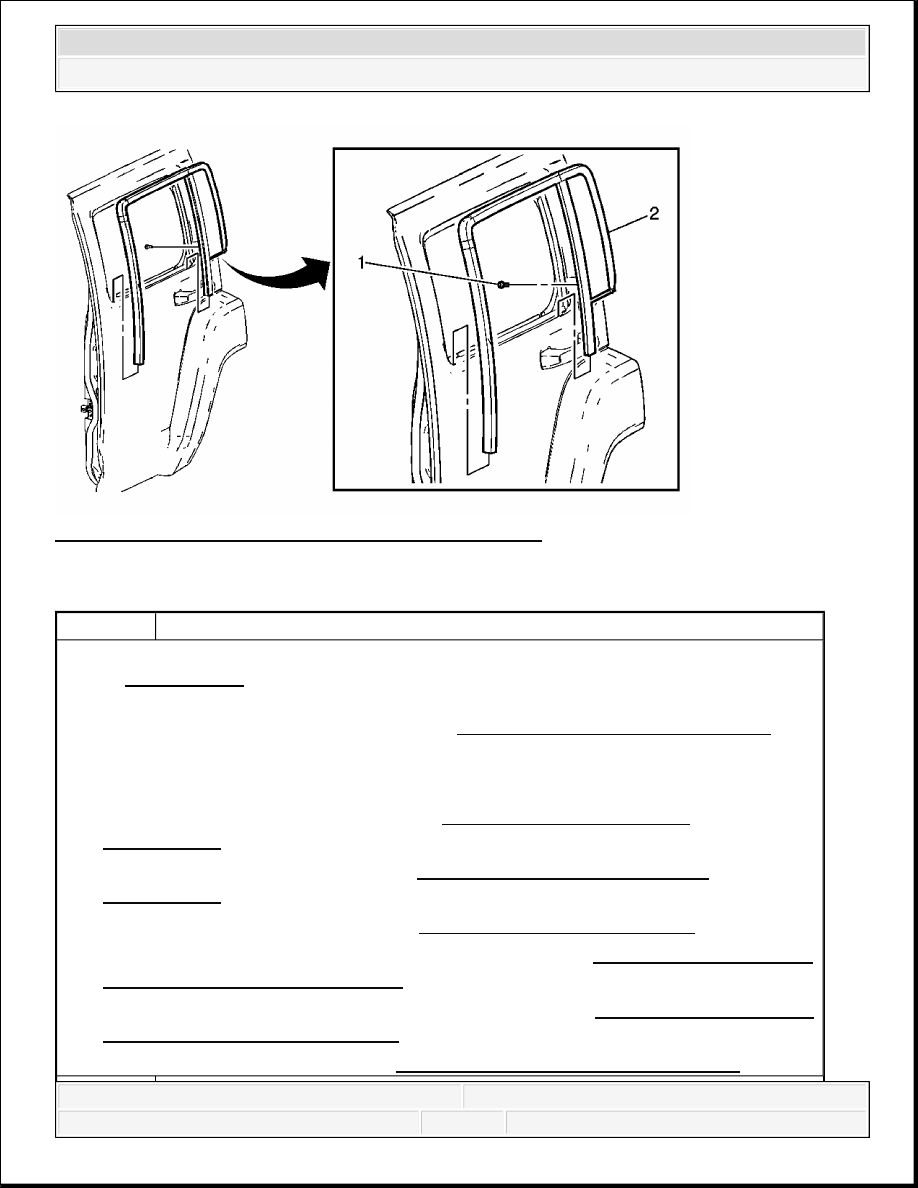

Fig. 32: Window Replacement - Rear Door Stationary
Courtesy of GENERAL MOTORS CORP.

Rear Side Door Stationary Window Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications .

Preliminary Procedures

1. Remove the interior trim panel. Refer to Rear Side Door Trim Panel

Replacement .

2. Remove the water deflector. Refer to Rear Side Door Water Deflector

Replacement .

3. Remove the armrest bracket. Refer to Armrest Bracket Replacement .

4. Remove the side door window outer sealing strip. Refer to Rear Door Window Belt

Outer Sealing Strip Replacement.

5. Remove the rear side door inner belt sealing strip. Refer to Rear Door Window Belt

Inner Sealing Strip Replacement.

6. Remove the rear window. Refer to Rear Side Door Window Replacement.

NOTE:

Refer to Fastener Notice .
