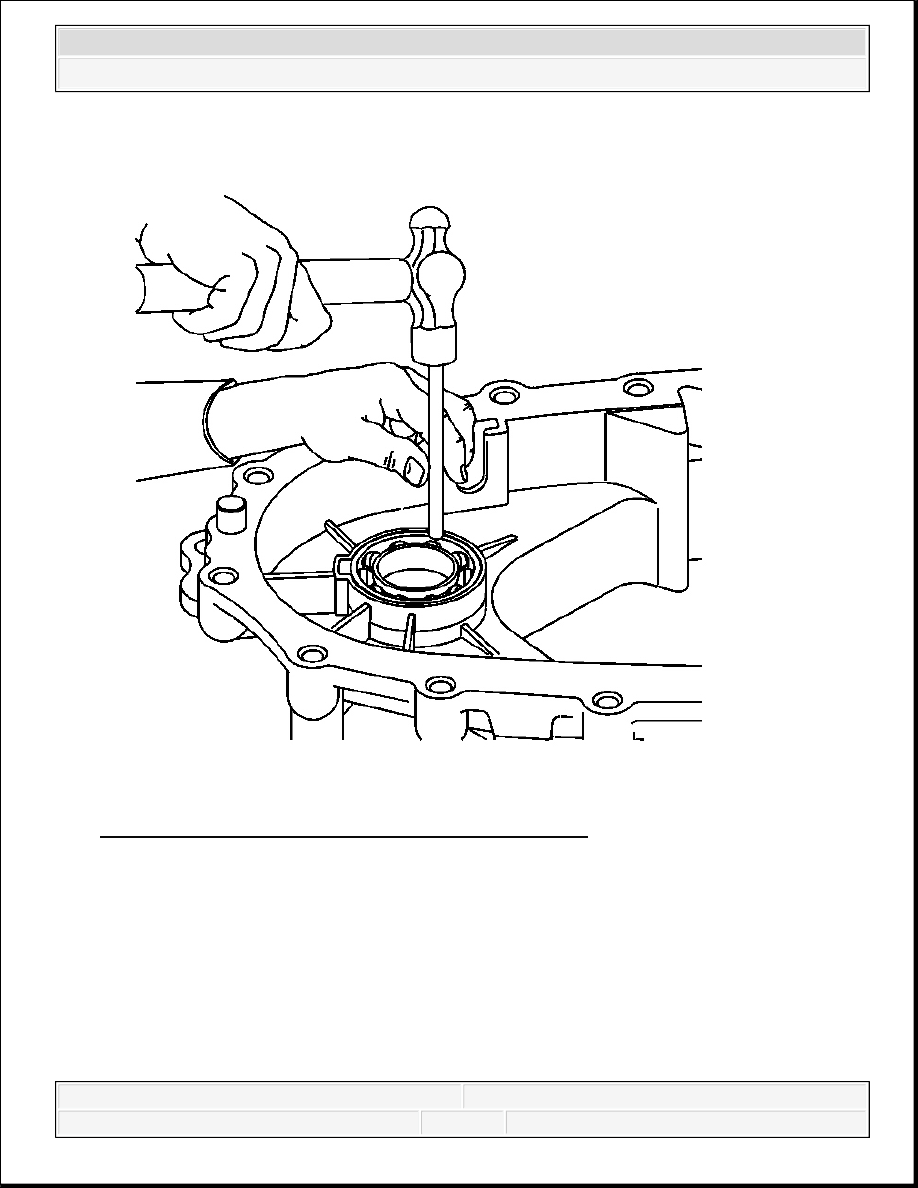

Fig. 100: Installing Front Output Shaft Front Bearing
Courtesy of GENERAL MOTORS CORP.

9. Install the front output shaft front bearing in the front case half.

Use a hammer and a brass drift only on the outer bearing race.

Ensure the bearing is kept square to the bore while installing.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



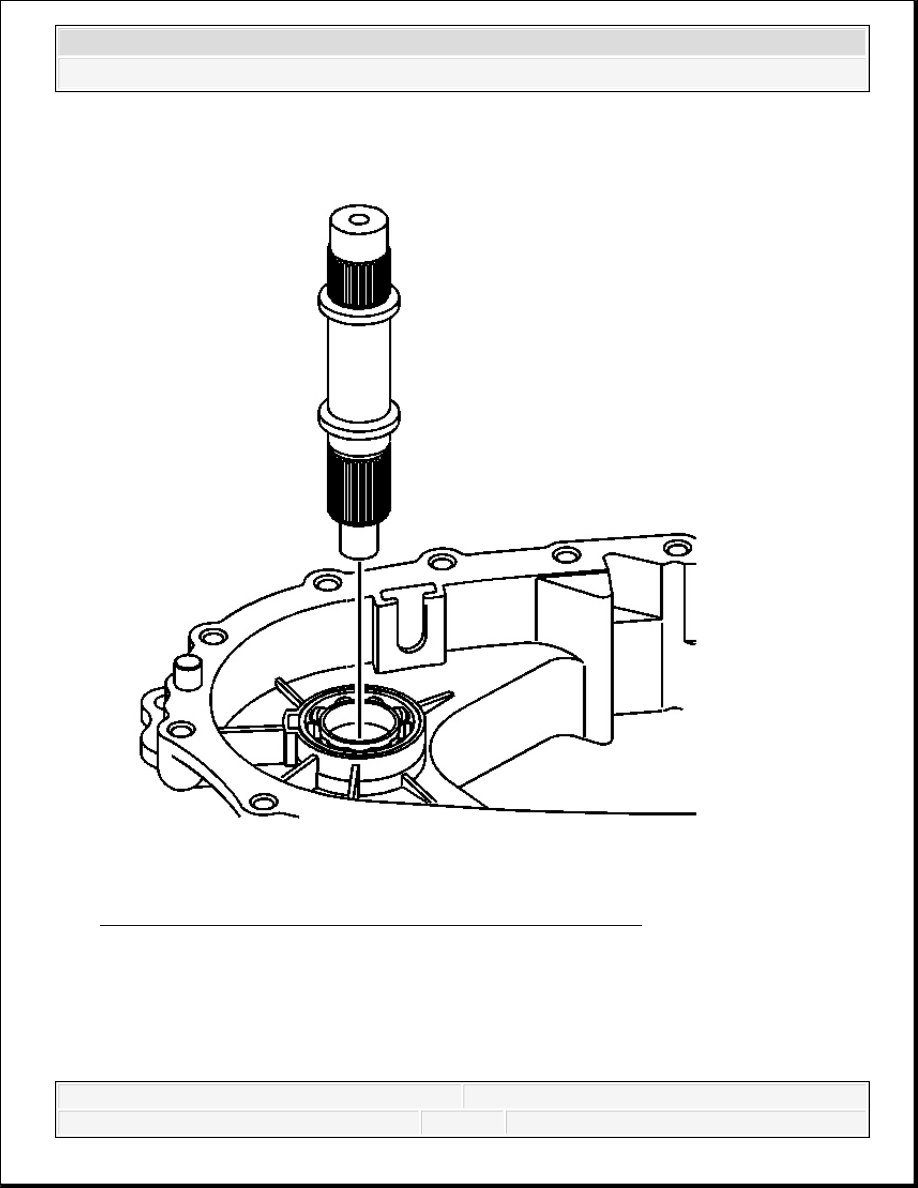

Fig. 101: Removing/Installing Front Output Shaft Assembly
Courtesy of GENERAL MOTORS CORP.

10. Install the front output shaft.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



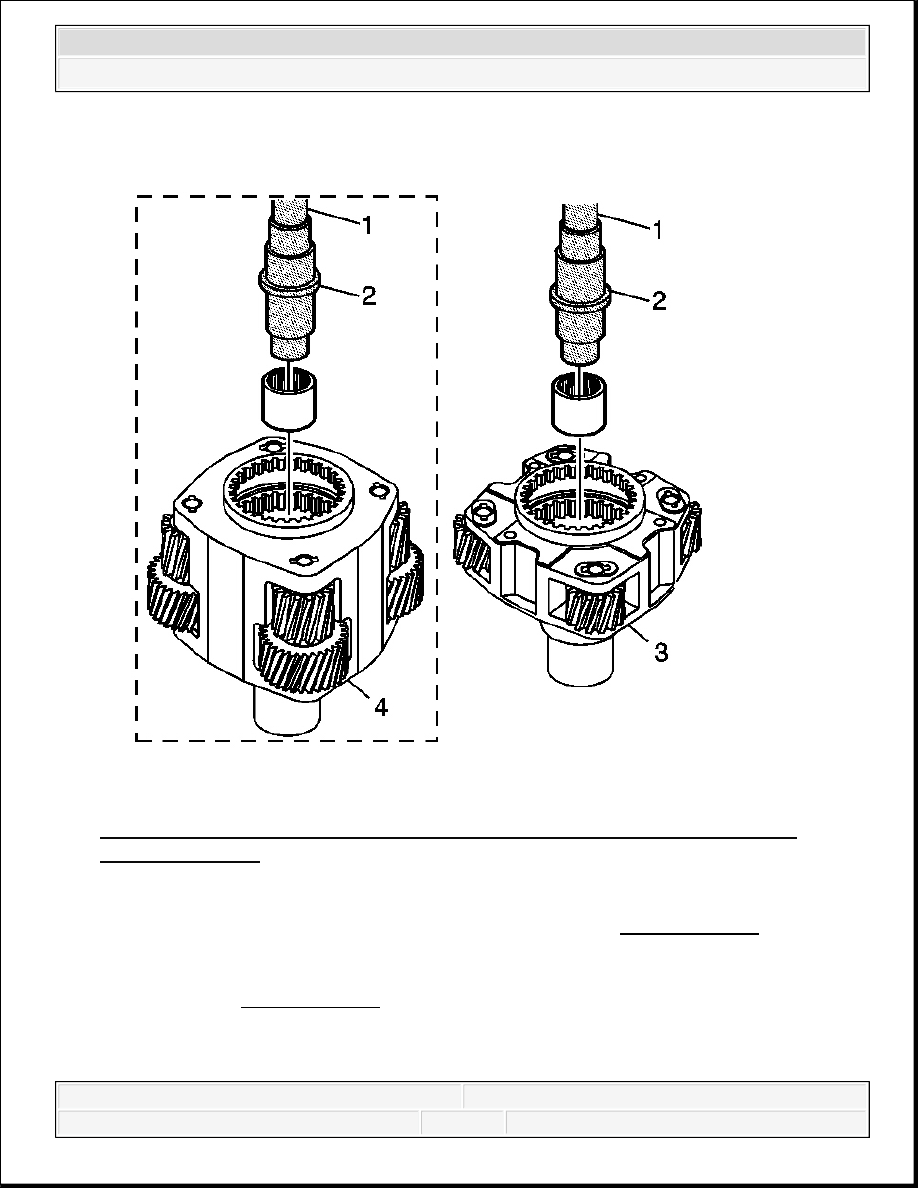

Fig. 102: Installing Mainshaft Front Support Bearing In High/Low Planetary
Carrier Assembly
Courtesy of GENERAL MOTORS CORP.

IMPORTANT: DT-47946 is a double ended tool. See Special Tools. In order

to install the mainshaft front support bearing to the proper
depth, ensure the correct end of the DT-47946 is used. See
Special Tools.
For the BW 4493 planetary carrier, the short reach end of the
tool is used.
For the BW 4494 planetary carrier, the long reach end of the



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



11. Using the J 42176 (1) and the DT-47946 (2), install the mainshaft front support bearing in

the high/low planetary carrier assembly model 4493 (3) or 4494 (4). See Special Tools.

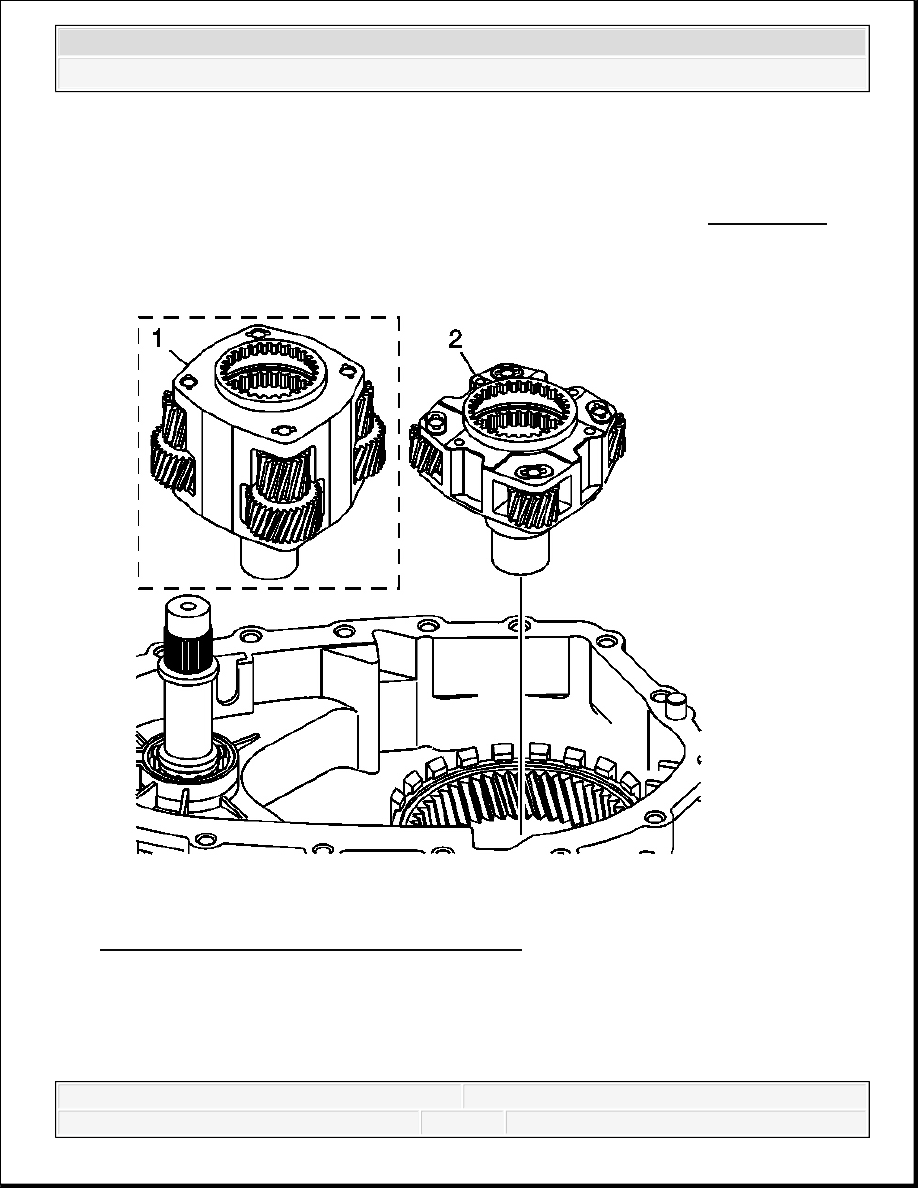

Fig. 103: View Of High/Low Planetary Carrier
Courtesy of GENERAL MOTORS CORP.

12. Install the high/low planetary carrier assembly model 4494 (1) or 4493 (2).

tool is used.
