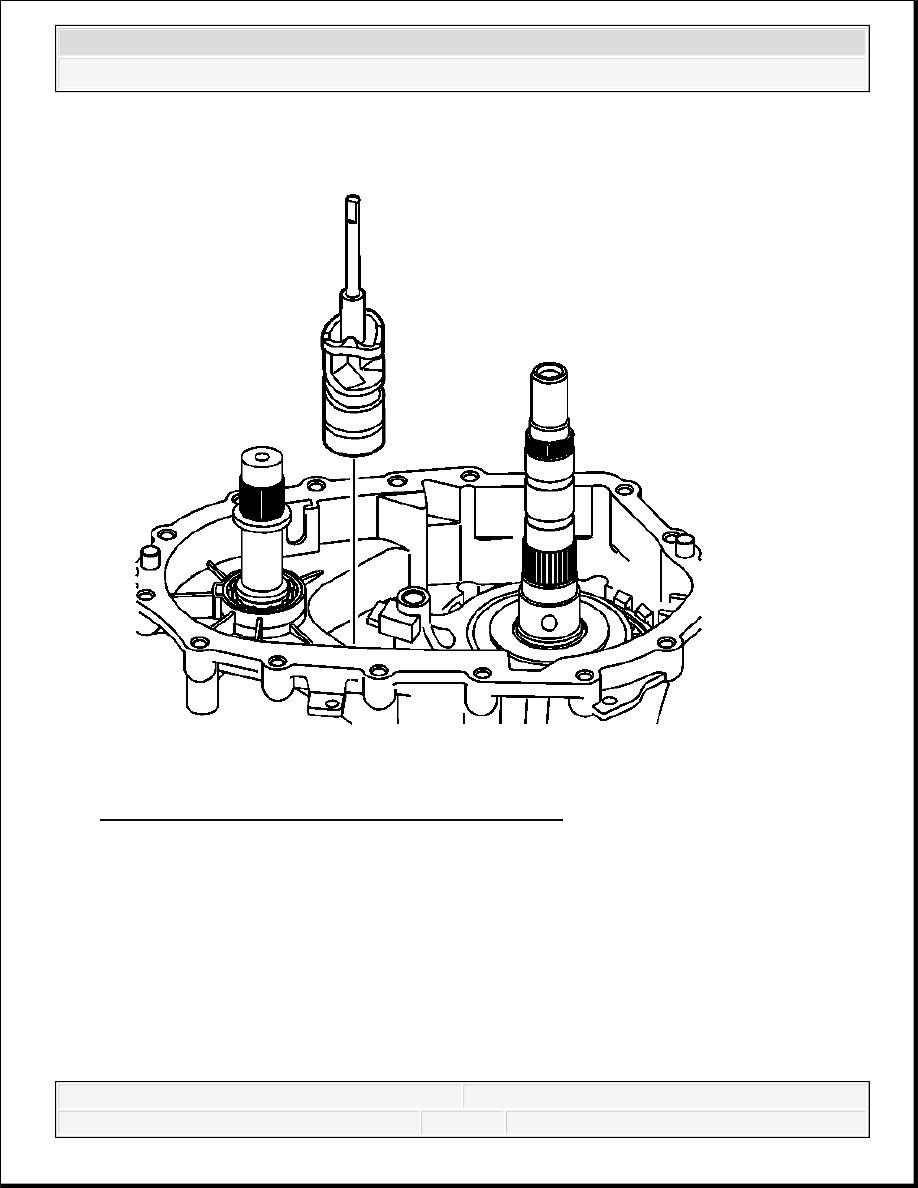

Fig. 54: Identifying Shift Cam And Shaft Assembly
Courtesy of GENERAL MOTORS CORP.

40. Remove the shift cam and shaft assembly.

NOTE:

In order to prevent component damage, properly remove and
install the shift cam and shaft assembly. When removing or
installing the shift cam and shaft assembly, keep the shaft
straight and do not tilt. Tilting the shift cam and shaft assembly
in the transfer case housing will break the tip on the end of the
shaft.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



1. Rotate the high/low shift fork roller from the shift cam.

2. Lift straight up on the shift cam and shaft assembly.

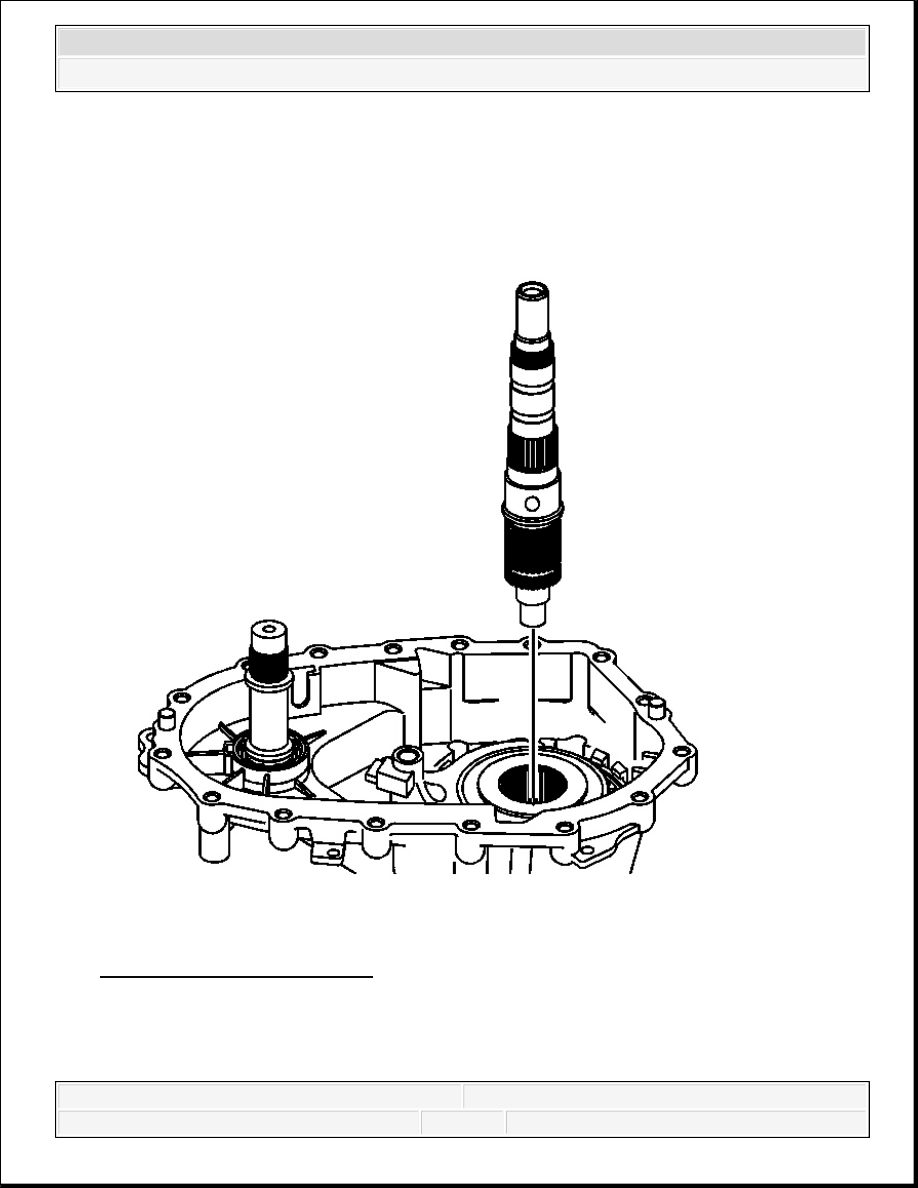

Fig. 55: Identifying Mainshaft
Courtesy of GENERAL MOTORS CORP.

41. Remove the mainshaft.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3

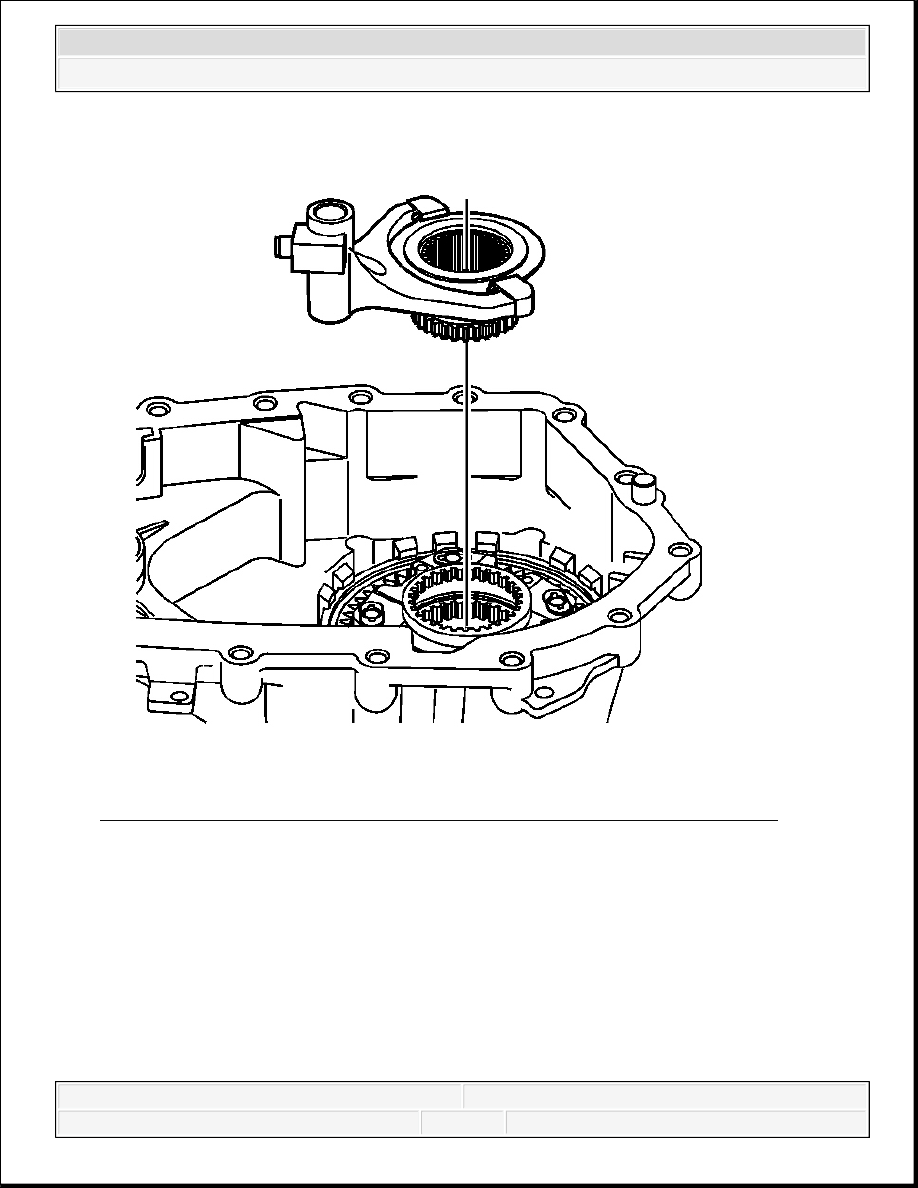

Fig. 56: View Of High/Low Range Sleeve With High/Low Range Shift Fork
Courtesy of GENERAL MOTORS CORP.

42. Remove the high/low range sleeve with the high/low range shift fork.



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3

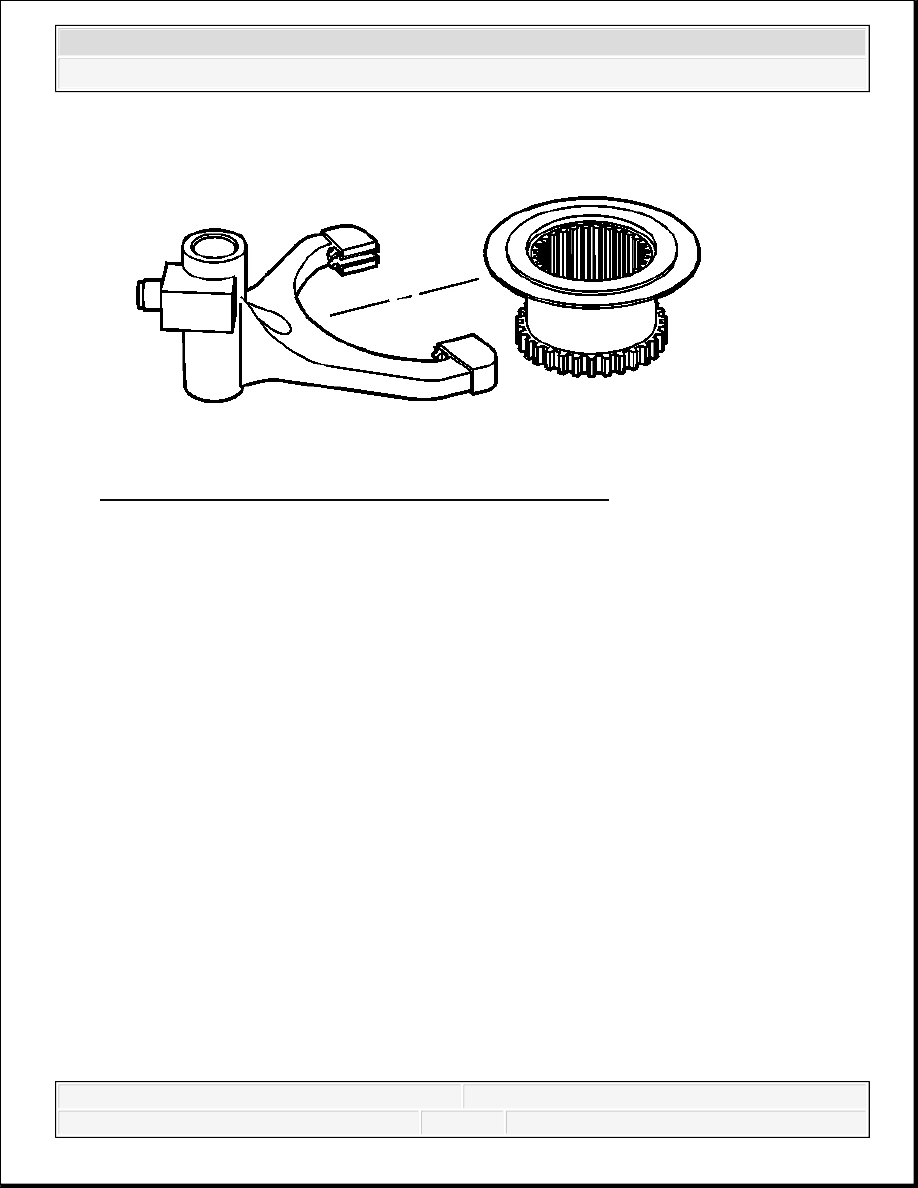

Fig. 57: View Of Range Shift Fork & Range Shift Sleeve
Courtesy of GENERAL MOTORS CORP.

43. Remove the range shift fork from the range shift sleeve.
