Transfer Case Encoder Motor Connector Terminal Identification

Transfer Case Shift Control Module C1

Pins: D-E

Terminal/Tray: 15304720/19

Core/Insulation Crimp: 4/5

Release Tool/Test Probe: 15315247/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function

A

BK/WH

1554

Encoder Low Reference

B

BN/WH

1555

Channel P Encoder Signal

C

RD/WH

1556

Channel C Encoder Signal

D

BK

1552

Motor Control B

E

RD

1553

Motor Control A

F

-

-

Not Used

G

YE/BK

1558

Channel B Encoder Signal

H

D-BU/WH

1557

Channel A Encoder Signal



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



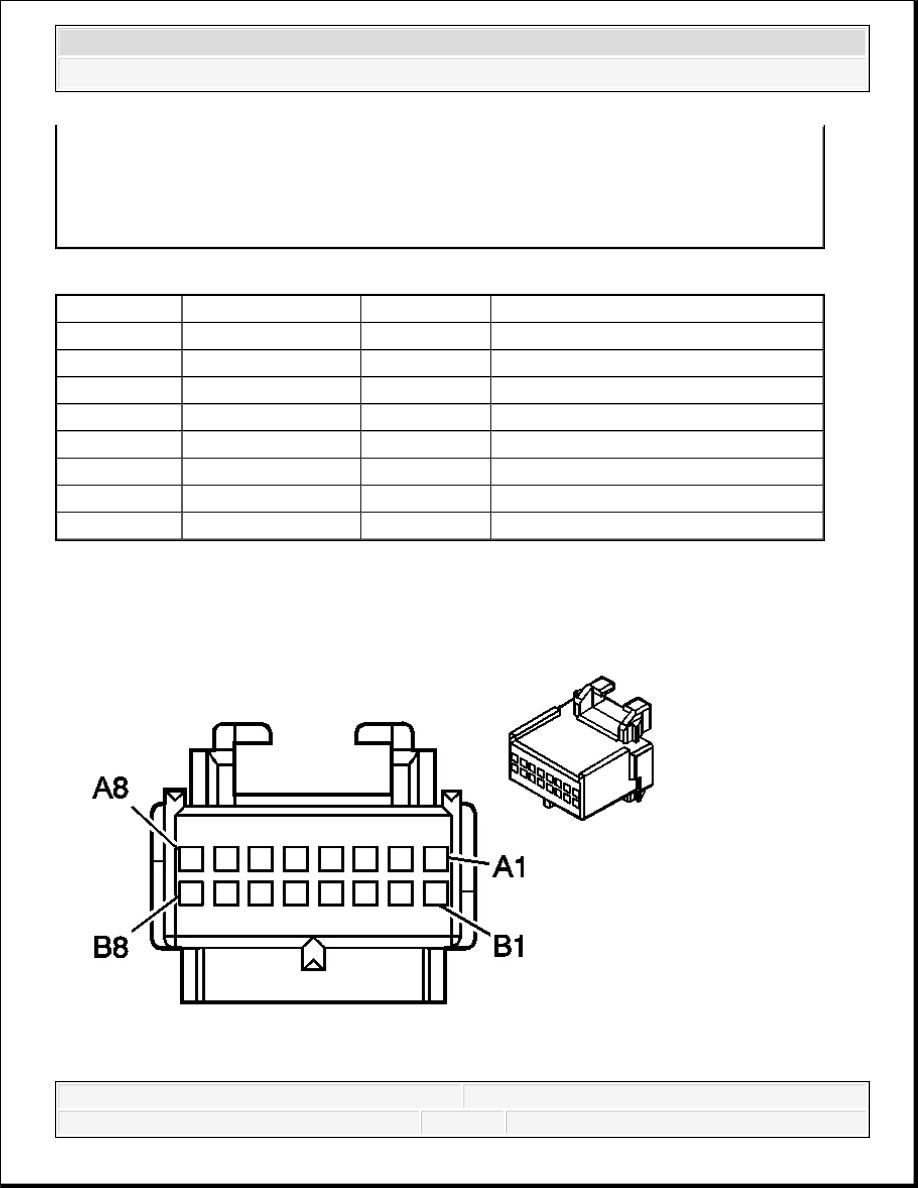

Fig. 7: Transfer Case Shift Control Module C1 Connector End View
Courtesy of GENERAL MOTORS CORP.

Transfer Case Shift Control Module C1 Connector Parts Information

Transfer Case Shift Control Module C1 Connector Terminal Identification

Connector Part Information

OEM: 12084944

Service: 12084944

Description: 16-Way F Micro-Pack 100 Series (BK)

Terminal Part Information

Pins: A1, A3-B6

Terminal/Tray: 12146447/3

Core/Insulation Crimp: E/C

Release Tool/Test Probe: 12031876-1/J-35616-6 (BN)

Pins: A2, B8

Terminal/Tray: 12146448/19

Core/Insulation Crimp: E/A

Release Tool/Test Probe: 12031876-1/J-35616-6 (BN)

Pin

Wire Color

Circuit No.

Function

A1

PU

1807

Class 2 Serial Data

A2

L-GN

2659

Rear Differential Lock High Control

A3

PK

1561

Differential Lock Indicator Control

A4

PU/WH

1565

4 LO LOCK Indicator Control

A5

TN/BK

1566

4 HI LOCK Indicator Control

A6

L-BU

1693

Switch Signal

A7

RD/WH

1556

Channel C Encoder Signal

A8

-

-

Not Used

B1

-

-

Not Used

B2

YE/BK

1558

Channel B Encoder Signal

B3

L-GN/BK

1563

4 HI Indicator Control

B4

BN

1560

Neutral Indicator Control

B5

GY/BK

1694

4WD Low Signal



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



Transfer Case Shift Control Module C2

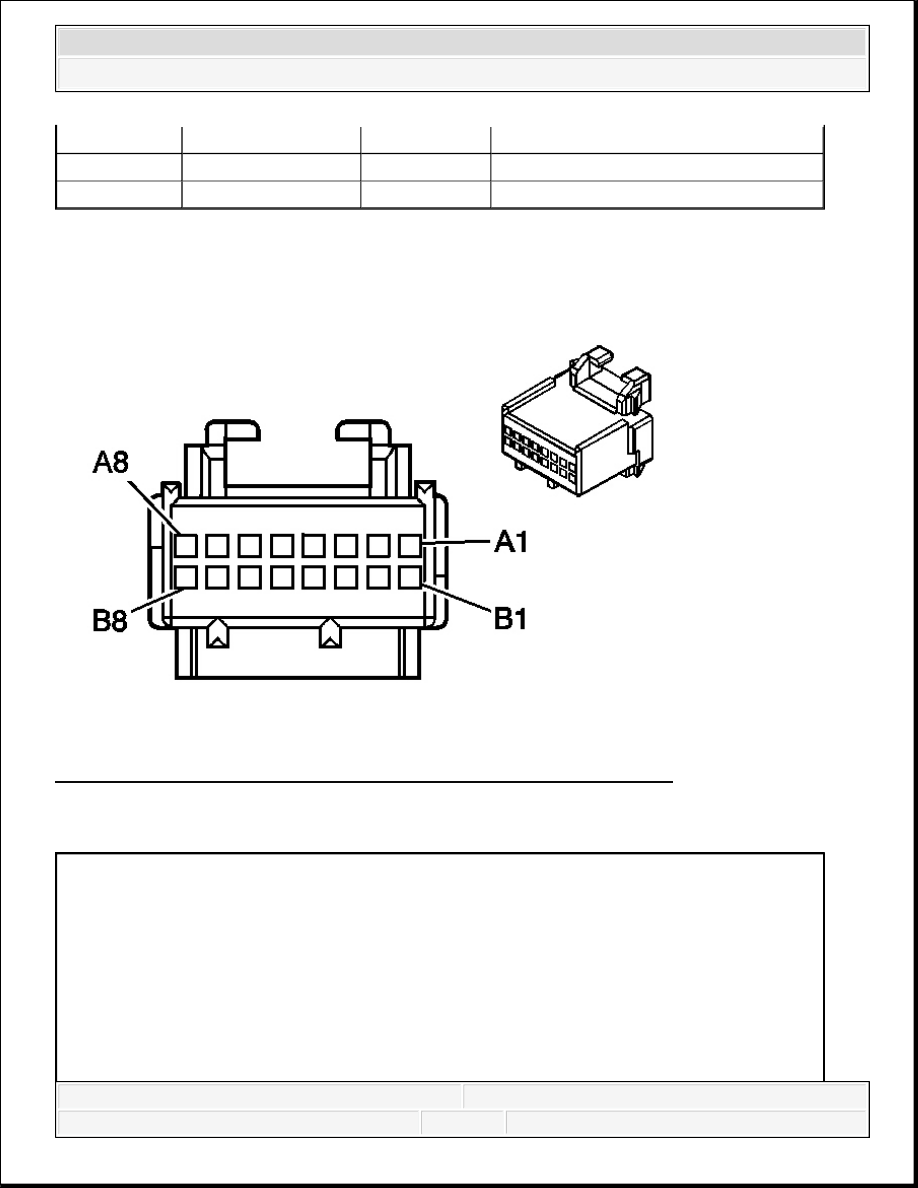

Fig. 8: Transfer Case Shift Control Module C2 Connector End View
Courtesy of GENERAL MOTORS CORP.

Transfer Case Shift Control Module C2 Connector Parts Information

B6

BN/WH

1555

Channel P Encoder Signal

B7

-

-

Not Used

B8

BK

1725

Rear Differential Lock Low Reference

Connector Part Information

OEM: 12110259

Service: 12110259

Description: 16-Way F Micro-Pack 100 Series (GN)

Terminal Part Information

Terminal/Tray: 12146447/3



2007 Hummer H3

2007 TRANSMISSION Transfer Case - BW 4493/4494 - H3



Transfer Case Shift Control Module C2 Connector Terminal Identification

Transfer Case Shift Control Module C3

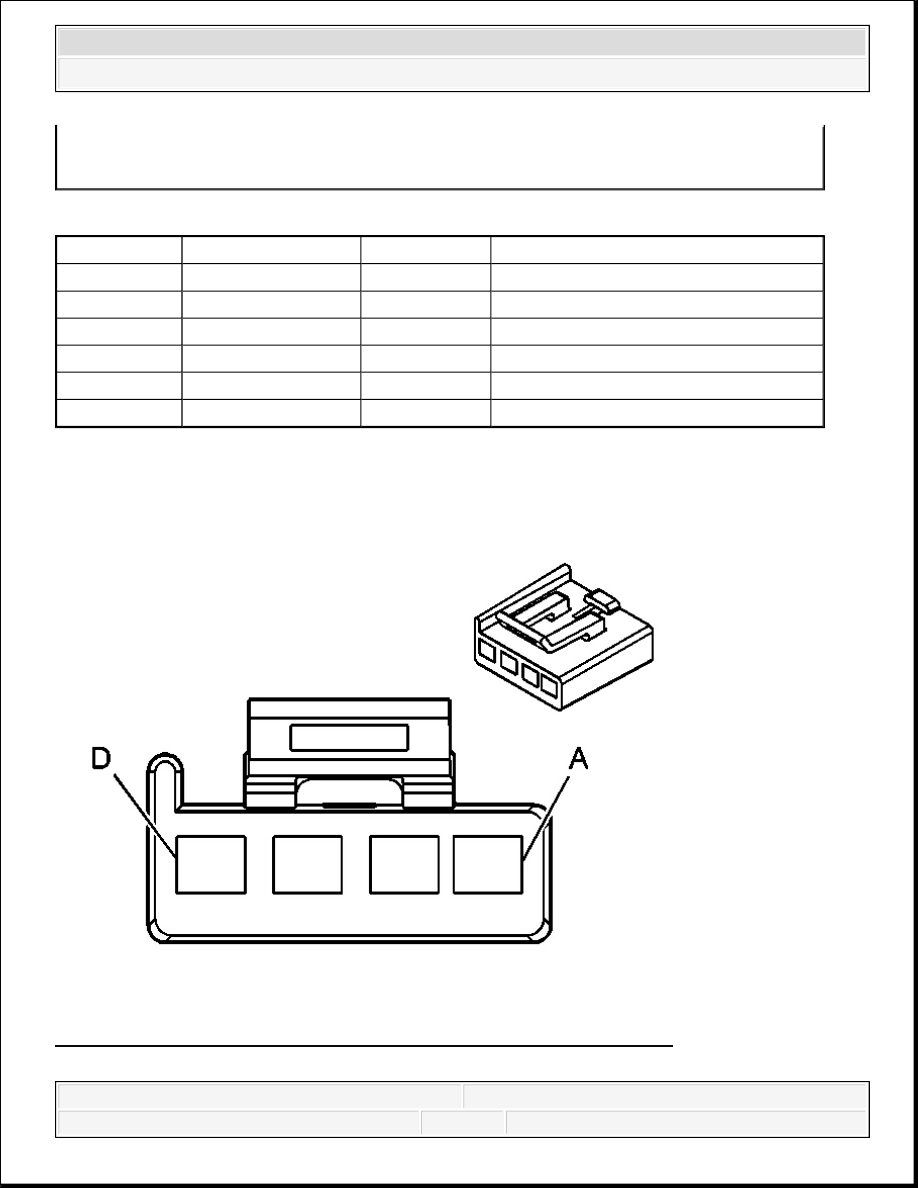

Fig. 9: Transfer Case Shift Control Module C3 Connector End View
Courtesy of GENERAL MOTORS CORP.

Core/Insulation Crimp: E/C

Release Tool/Test Probe: 12031876-1/J-35616-6 (BN)

Pin

Wire Color

Circuit No.

Function

A1-A7

-

-

Not Used

A8

BK/WH

1554

Encoder Low Reference

B1-B5

-

-

Not Used

B6

D-BU/WH

1557

Channel A Encoder Signal

B7

-

-

Not Used

B8

GY

596

5-Volt Reference
