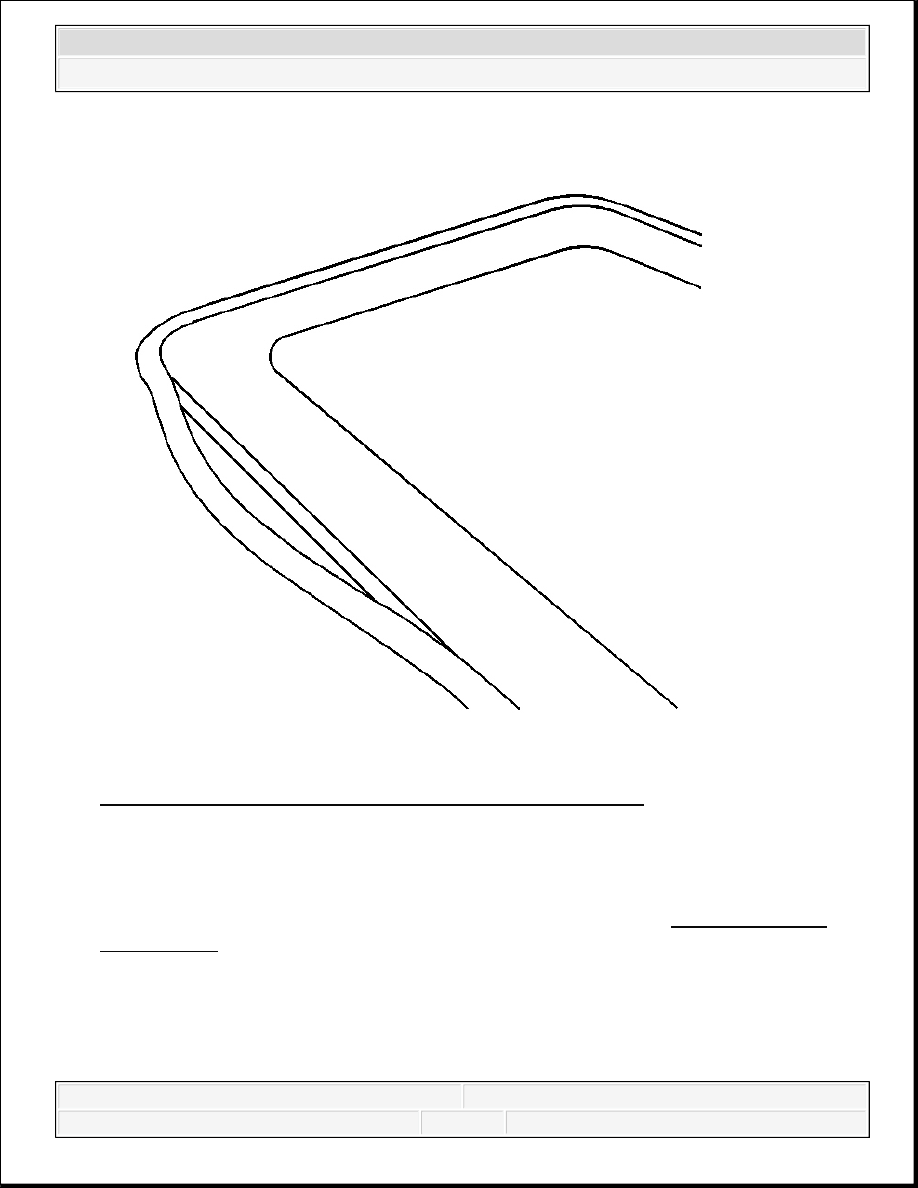

Fig. 15: Removing/Installing Sunroof Window Weatherstrip
Courtesy of GENERAL MOTORS CORP.

1. Carefully install the sunroof window weatherstrip to the perimeter of the sunroof window,

ensuring that the weatherstrip is fully seated.

2. Install the sunroof window to the sunroof module assembly. Refer to Sunroof Window

Replacement.

3. Ensure that the sunroof does not have any air or waterleaks.

SUNROOF WINDOW HEIGHT AND OPENING FIT ADJUSTMENT

Window Height Set



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Sunroof - H3



1. Slide the sunroof sunshade to the open position.

2. Adjust the sunroof to the fully closed position.

3. Loosen the sunroof window panel screws.

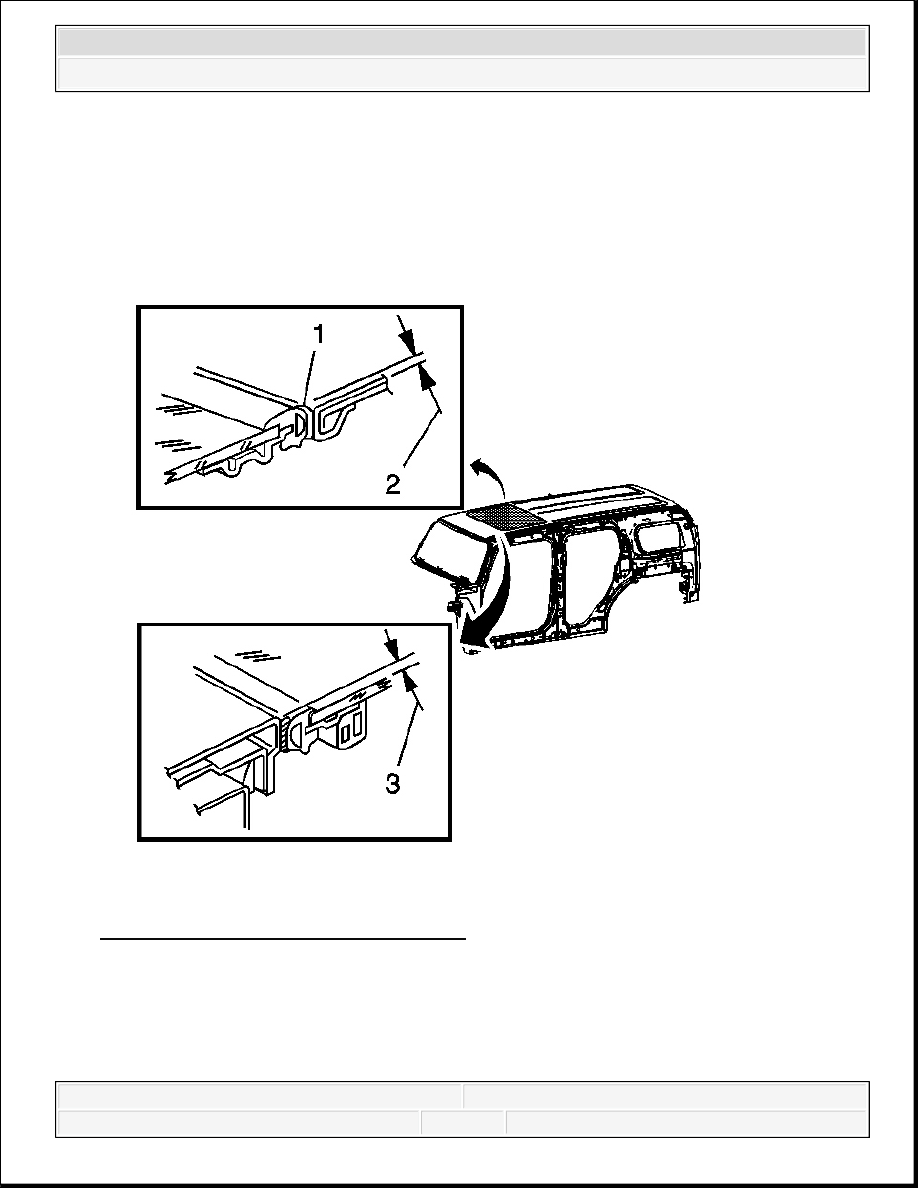

Fig. 16: Setting Sunroof Window Height
Courtesy of GENERAL MOTORS CORP.

4. Individually adjust the 4 corners of the sunroof window panel.

5. Adjust the front of the sunroof window panel to 0.5 mm (0.020 in) below the top surface (3)

of the roof panel.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Sunroof - H3



6. Adjust the rear of the sunroof window panel to 0.5 mm (0.020 in) above the top surface (2)

of the roof panel.

7. Tighten the sunroof window panel screws.

Tighten: Tighten the sunroof window panel screws to 4 N.m (35 lb in).

8. Close the sunshade.

Drain Hose Routing

A drain trough encircles the sunroof window panel and water is drained off by the drain hoses
located at each corner of the housing. A drain channel spans across the sunroof module at the rear
of the window panel and directs water into the trough.

1. Check to ensure the front drain hoses are routed down the windshield pillars and out the

center of the pillar between the door hinges. Make sure the hoses are not kinked.

2. Check to ensure the rear drain hoses are routed through the rear pillars and out of the rocker

panel. Make sure the rear hoses are properly routed in the metal roof slot and taped in place.

Plugged Drain Hose

If a waterleak has occurred check for a plugged drain hose at each corner of drainage system.

1. Open the sunroof window.

2. To test for blockage, pour a small container of water into the module housing drain trough.

Check each corner to confirm the drain hose is draining water.

3. Use compressed air, 241 kPa (35 psi) or less to blow out any drain hose that is plugged.

4. Test the system again.

5. If the hose remains plugged, check to see it is properly routed and does not have a kink.

Refer to Drain Hose Routing.

6. Remove the blockage using the following steps.

1. Push mechanics wire through the hose to remove the obstruction.

NOTE:

Refer to Fastener Notice .

CAUTION: Wear safety glasses in order to avoid eye damage.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Sunroof - H3



2. Use compressed air in order to blow out any remaining material.

Disconnected Drain Hose

Inspect the drainage system for disconnected drain hoses. Complete the following steps in order
to obtain partial access to drain hoses and check for a disconnected hose.

1. Open the sunroof window panel.

2. Lower the headliner as needed. Refer to Headlining Trim Panel Replacement .

3. Connect any disconnected hoses.

4. Ensure that the rear drain hoses are properly routed in the metal roof slot and taped in place.

SUNROOF WINDOW REPLACEMENT

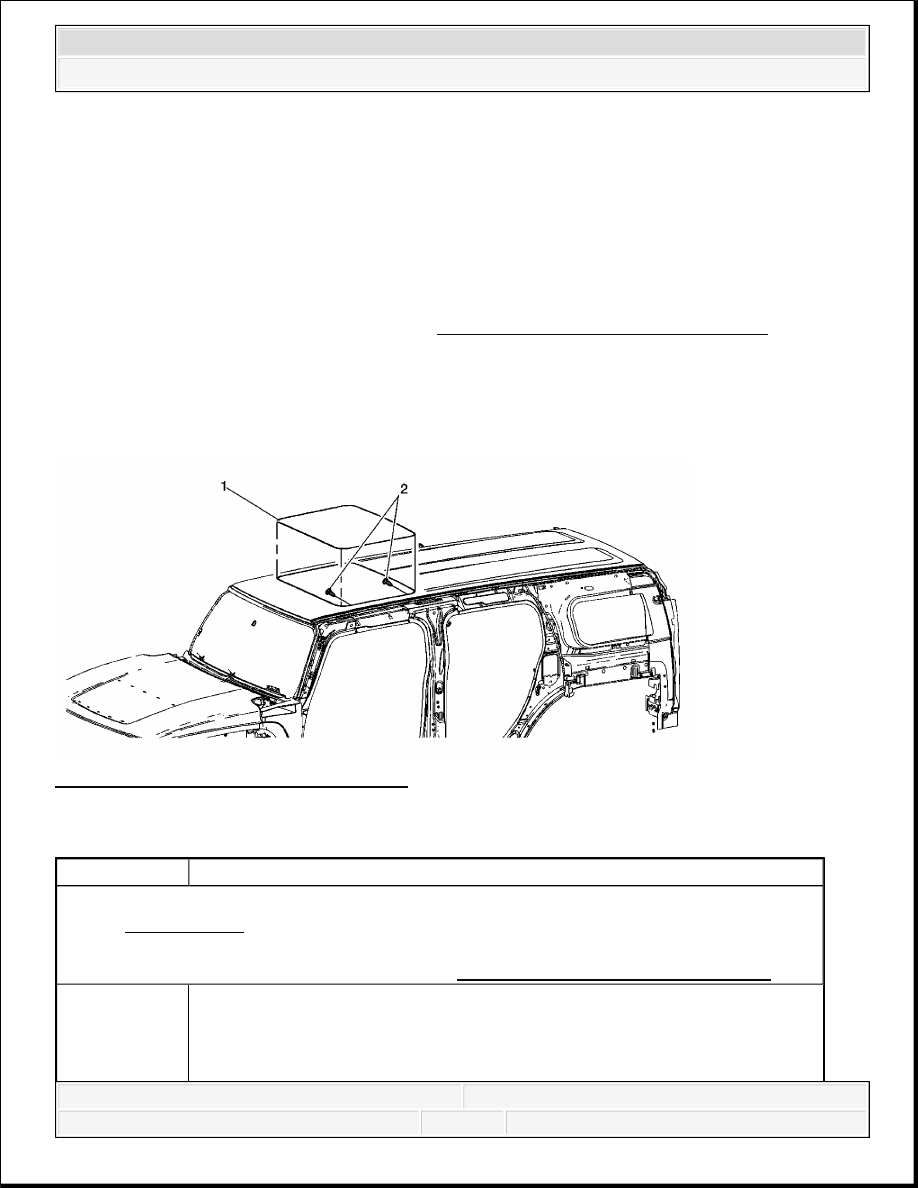

Fig. 17: Sunroof Window Replacement
Courtesy of GENERAL MOTORS CORP.

Sunroof Window Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

NOTE:

Refer to Fastener Notice .

Screws, Sunroof Window (Qty: 4)
Tip:

1. Open the sunshade.
