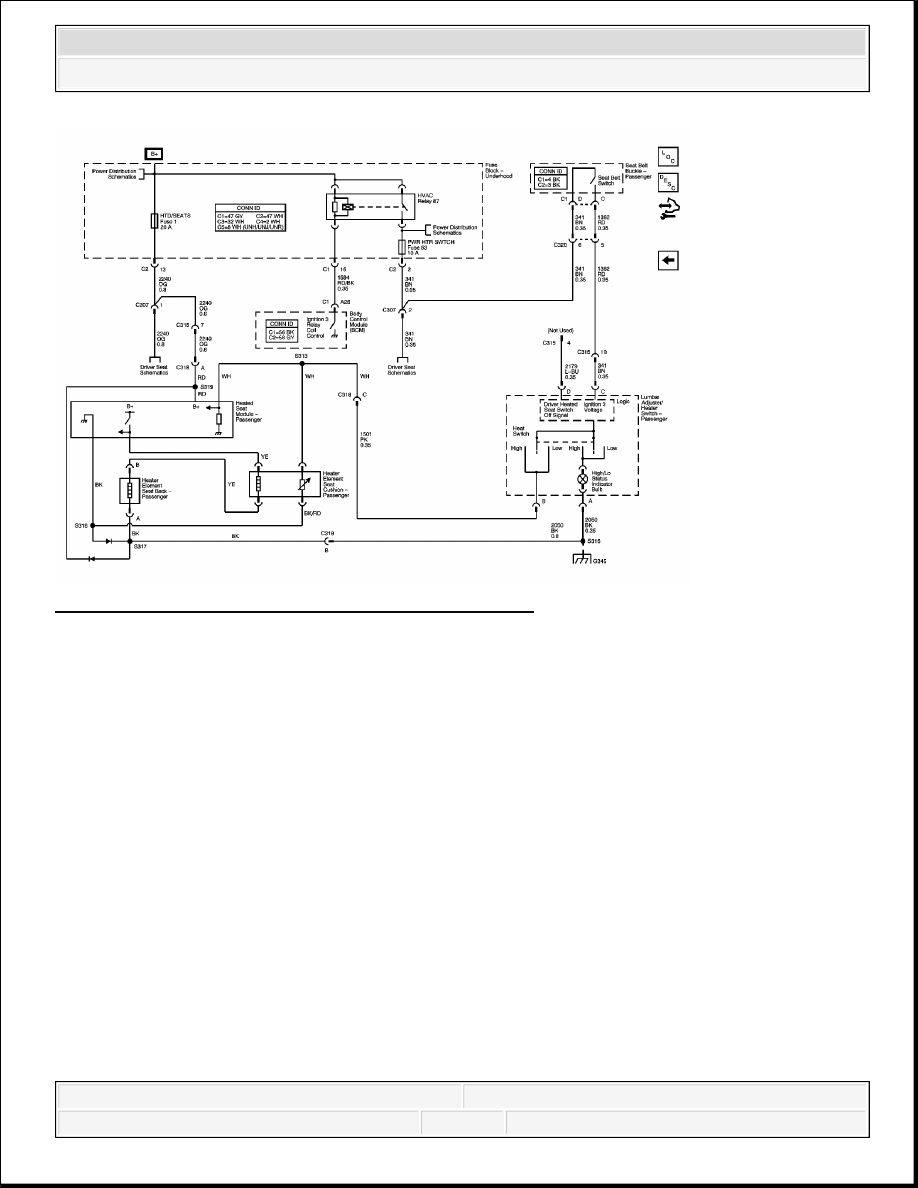

Fig. 2: Passenger Side Heated/Cooled Seat Schematic
Courtesy of GENERAL MOTORS CORP.

COMPONENT LOCATOR

HEATED/COOLED SEAT COMPONENT VIEWS



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Seat Heating and Cooling - H3



Fig. 3: Identifying Driver Seat Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 3

Callout

Component Name

1

Heater Element Seat Back - Driver (KA1)

2

Lumbar Pump Motor - Driver (AG1)

3

Heater Element Seat Cushion - Driver (KA1)

4

S306 (AG1)

5

S312 (AG1)

6

Seat Circuit Breaker (AG1)

7

C307 (AG1)

8

C308

9

Heated Seat Module - Driver (KA1)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Seat Heating and Cooling - H3



Fig. 4: Identifying Passenger Seat Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 4

10

Inflatable Restraint Seat Position Sensor (SPS) - Left

11

Seat Motors - Driver (AG1)

12

Seat Adjuster Switch - Driver (AG1)

13

Lumbar Adjuster/Heater Switch - Driver (AG1)

14

Seat Belt Buckle - Driver

Callout

Component Name

1

Inflatable Restraint Passenger Presence System (PPS) Module

2

Heater Element Seat Cushion - Passenger (KA1)

3

Seat Belt Buckle - Passenger C1



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Seat Heating and Cooling - H3



HEATED/COOLED SEAT CONNECTOR END VIEWS

Lumbar Adjuster/Heater Switch - Driver (AG1)

4

Seat Belt Buckle - Passenger C2

5

C320

6

C315

7

C318 (AG2)

8

S341 (AG2)

9

S316 (AG2)

10

Inflatable Restraint Passenger Presence System (PPS)

11

Inflatable Restraint Seat Position Sensor (SPS) - Right

12

Lumbar Pump Motor - Passenger (AG2)

13

Heater Element Seat Back - Passenger (KA1)

14

Heated Seat Module - Passenger (KA1)

15

Seat Motors - Passenger (AG2)

16

Seat Belt Buckle - Passenger

17

Lumbar Adjuster/Heater Switch - Passenger (AG2)

18

Seat Adjuster Switch - Passenger (AG2)
