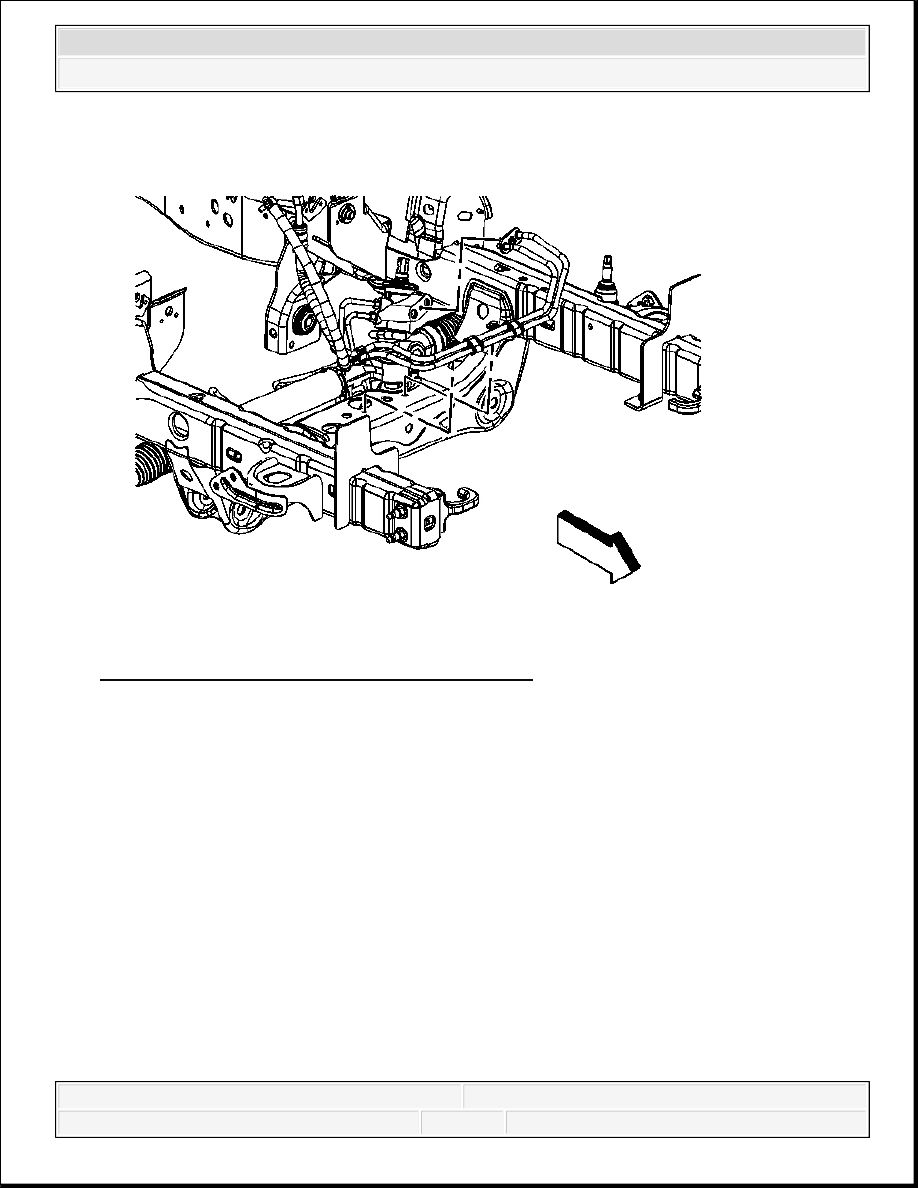

Fig. 32: View Of Power Steering Hose Assembly
Courtesy of GENERAL MOTORS CORP.

4. Remove the power steering gear inlet and outlet hose bracket bolts.

Left hand drive shown, right hand drive similar.

5. Remove the power steering gear inlet and outlet hose retaining plate bolt.

6. Disconnect the power steering gear inlet and outlet hose from the steering gear.

7. Remove the power steering gear inlet and outlet hose from the vehicle.

8. Clean the power steering gear inlet and outlet hose ports at the steering gear of any debris.

9. Transfer any parts as needed.

NOTE:

Clean the power steering gear inlet and outlet ports thoroughly
of any debris. Failure to do so could result in contamination
and damage to the power steering system components.



2007 Hummer H3

2007 STEERING Power Steering - H3



Installation Procedure

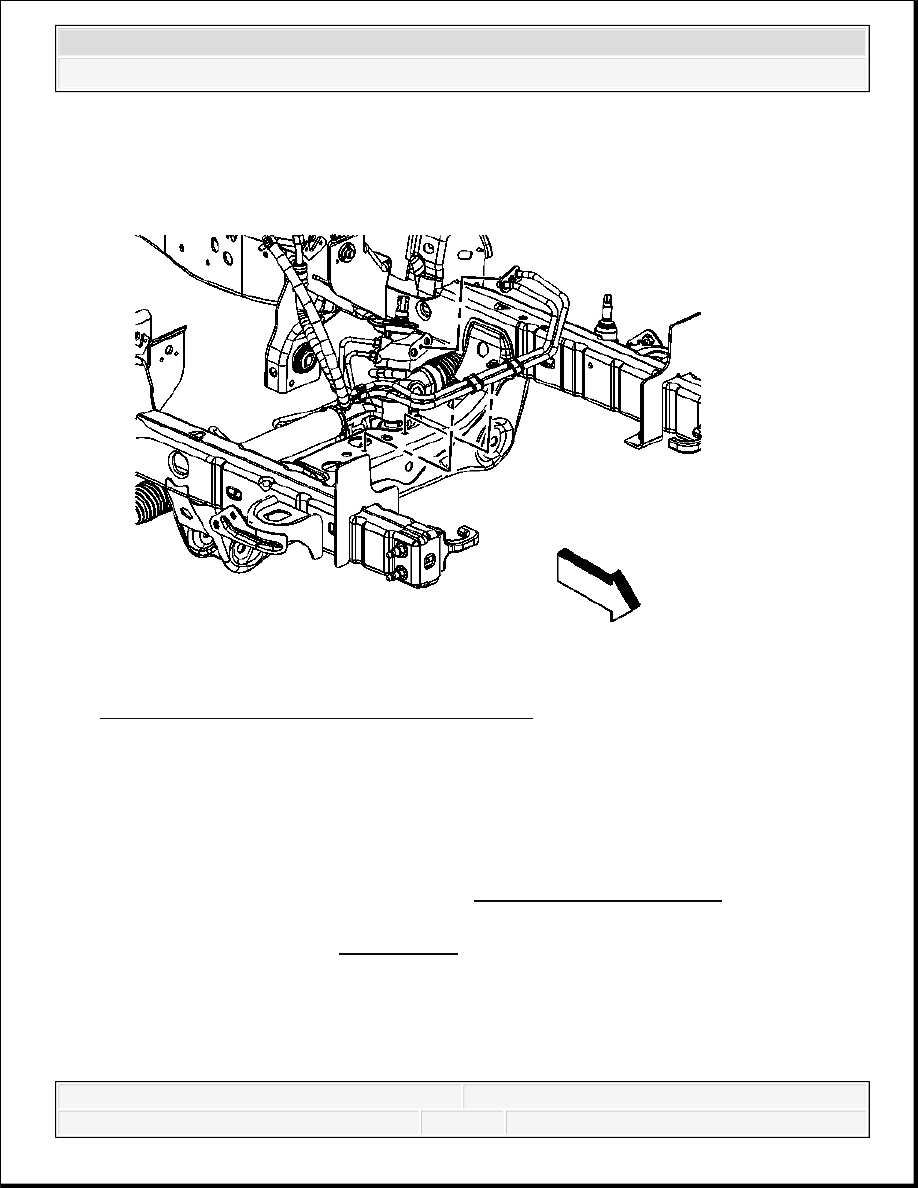

Fig. 33: View Of Power Steering Hose Assembly
Courtesy of GENERAL MOTORS CORP.

1. Install the power steering gear inlet and outlet hose to the vehicle.

Left hand drive shown, right hand drive similar.

1. If power steering gear inlet and outlet hose seal replacement is needed, remove the

steering gear from the vehicle. Refer to Steering Gear Replacement.

2. Remove the power steering gear inlet and outlet hose seals from the steering gear using

remover J 44586 . See Special Tools.

3. Clean the power steering gear inlet and outlet hose ports at the steering gear of any

debris.

4. Install the power steering gear inlet and outlet hose seals to the steering gear using

installer J 44586 .



2007 Hummer H3

2007 STEERING Power Steering - H3



5. Install the steering gear. Refer to Steering Gear Replacement.

2. Install the power steering gear inlet and outlet hose retaining plate bolt.

Tighten: Tighten the bolt to 12 N.m (106 lb in).

3. Install the power steering gear inlet and outlet hose bracket bolts.

Tighten: Tighten the bolts to 9 N.m (79 lb in).

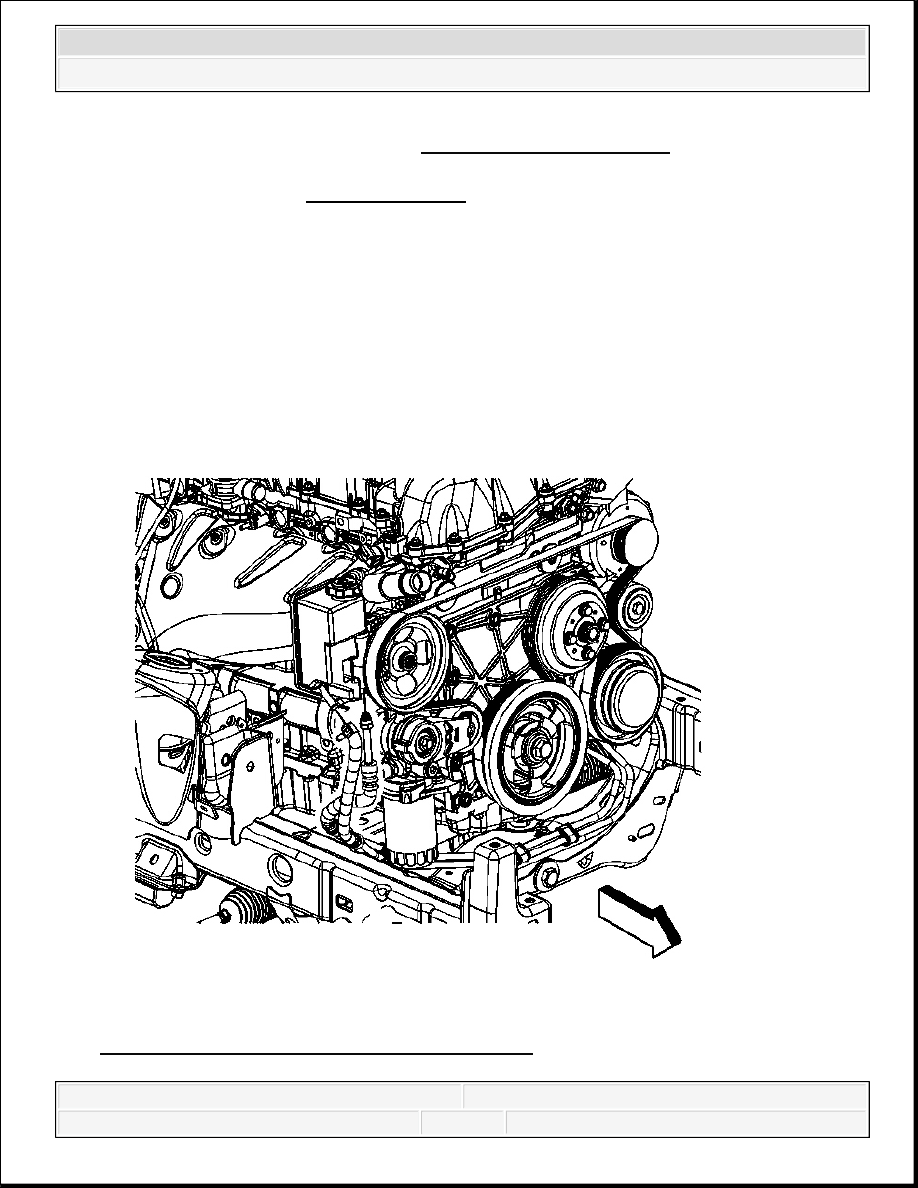

Fig. 34: View Of Power Steering Pressure Hoses
Courtesy of GENERAL MOTORS CORP.

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 STEERING Power Steering - H3



4. Connect the power steering gear inlet and outlet hose to the power steering pump and power

steering fluid reservoir assembly.

Tighten: Tighten the fitting to 25 N.m (18 lb ft).

5. Clean any excess power steering fluid from the vehicle and remove the drain pans.

6. Fill and bleed the power steering system. Refer to Power Steering System Bleeding.

STEERING GEAR REPLACEMENT

Removal Procedure

1. Remove the engine shield, if equipped. Refer to Engine Shield Replacement .

2. Disconnect the rack and pinion outer tie rod ends from the steering knuckles. Refer to Rack

and Pinion Outer Tie Rod End Replacement.

3. Remove as much power steering fluid from the power steering fluid reservoir as possible.

4. Place drain pans under the vehicle as needed.
