Hummer H3. Manual - part 159

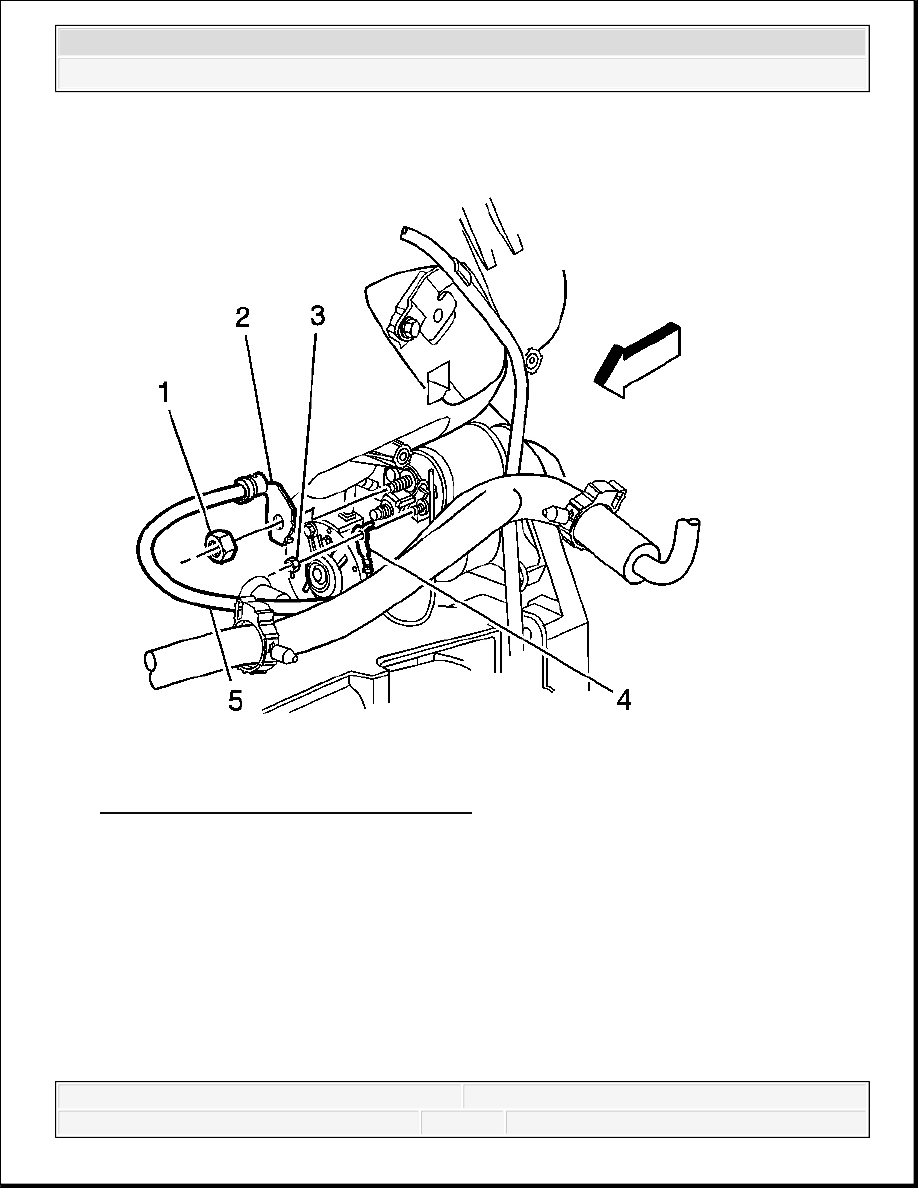

Fig. 276: Locating Positive Battery Cable
Courtesy of GENERAL MOTORS CORP.

43. Connect the battery positive cable (2) to the starter and install the starter terminal nut (1).

Tighten: Tighten the battery positive cable to starter terminal nut to 9 N.m (80 lb in).

44. Connect the lead (4) to the starter solenoid and install the starter solenoid "S" terminal nut

(3).

Tighten: Tighten the starter solenoid "S" terminal nut to 3.5 N.m (31 lb in).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

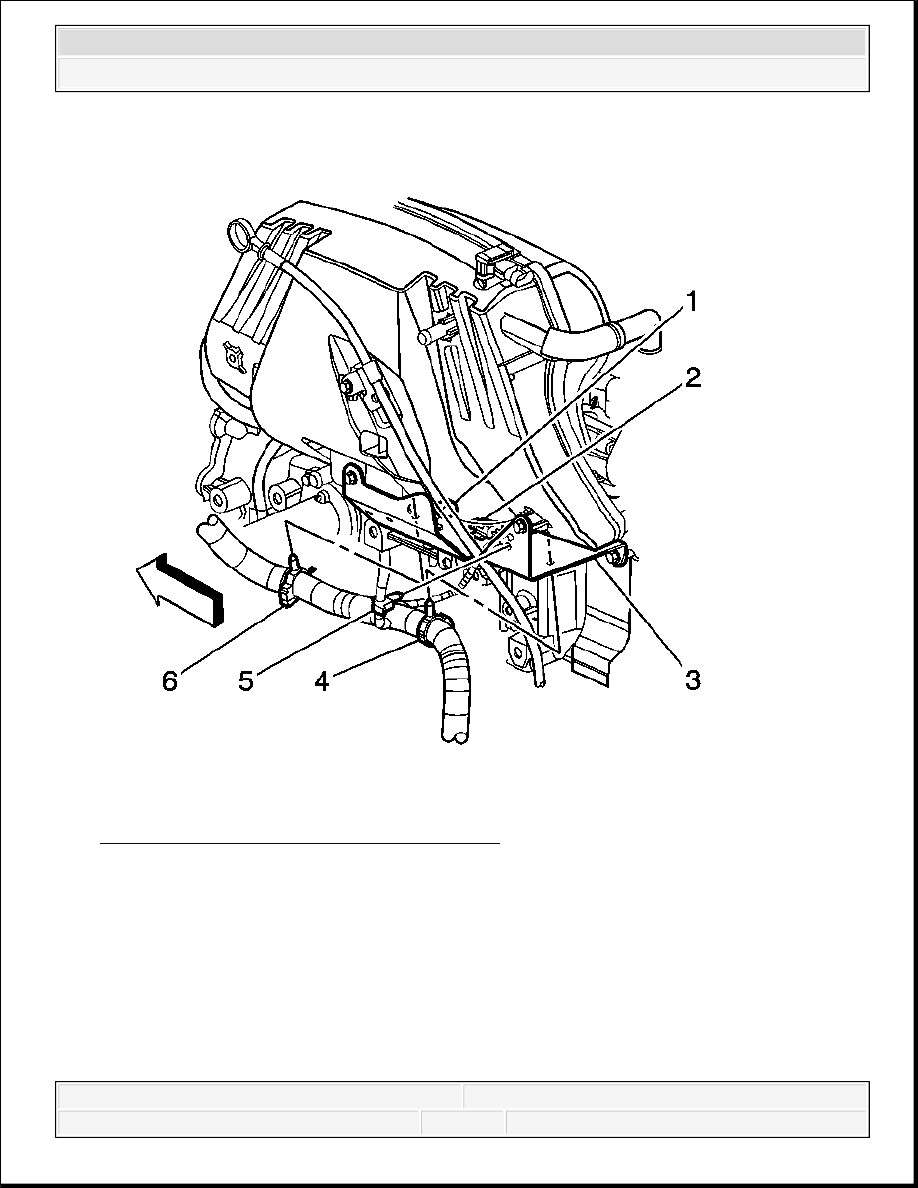

Fig. 277: View Of Wiring Harness Retainers
Courtesy of GENERAL MOTORS CORP.

45. Secure the following wiring harness retainers to the engine wiring harness bracket:

The battery cable

The engine (4, 6)

The MAP sensor (5)

46. Lower the vehicle.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

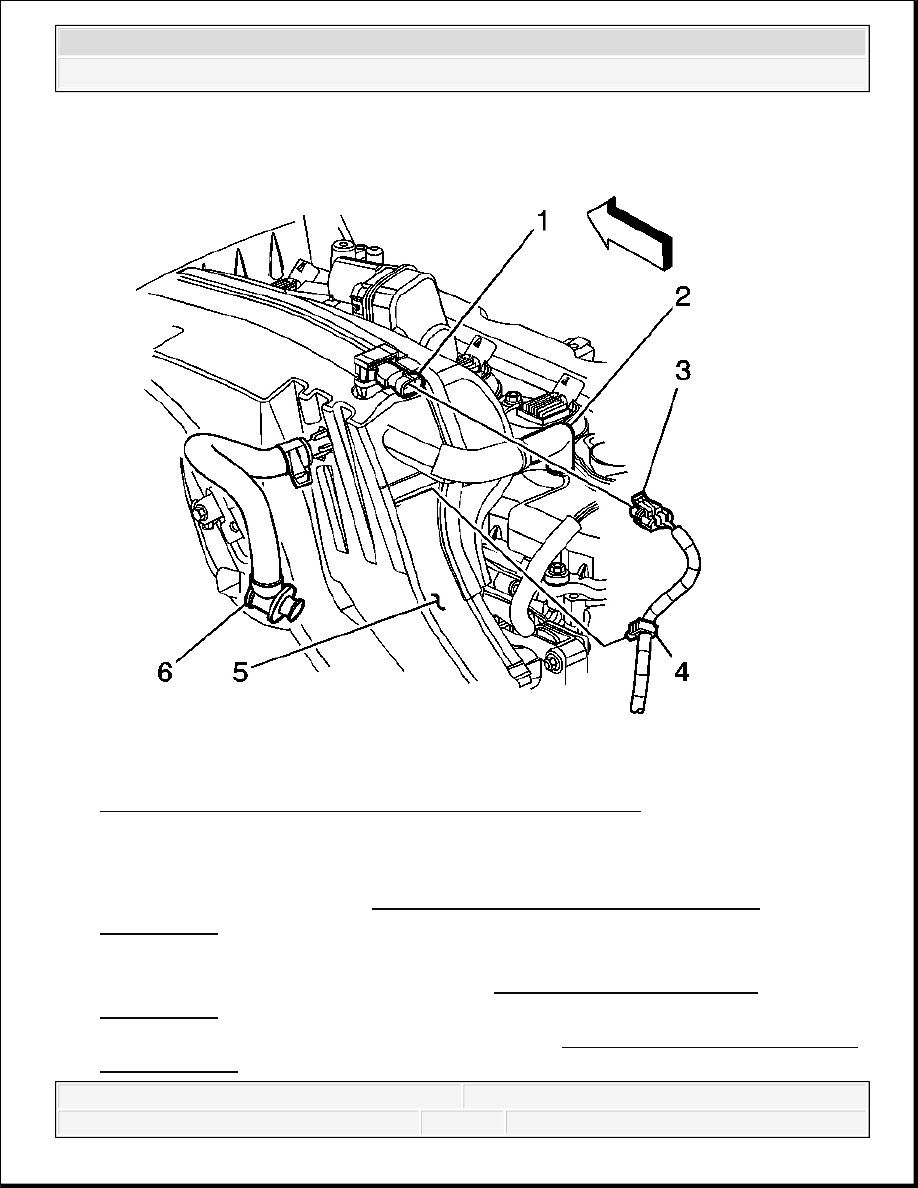

Fig. 278: Identifying Intake Manifold External Components
Courtesy of GENERAL MOTORS CORP.

47. Connect the MAP sensor wiring harness retainer (4) to the intake manifold (5).

48. Install the MAP sensor. Refer to Manifold Absolute Pressure (MAP) Sensor

Replacement in Engine Controls - 3.5L (L52).

49. Connect the brake booster hose (6) to the brake booster.

50. Install the oil level indicator and tube. Refer to Oil Level Indicator and Tube

Replacement.

51. Connect the EVAP pipe at the purge solenoid. Refer to Quick Connect Fitting(s) Service

(Plastic Collar) in Engine Controls - 3.5L (L52).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



52. Connect the fuel feed pipe to the fuel rail. Refer to Quick Connect Fitting(s) Service

(Metal Collar) in Engine Controls - 3.5L (L52).

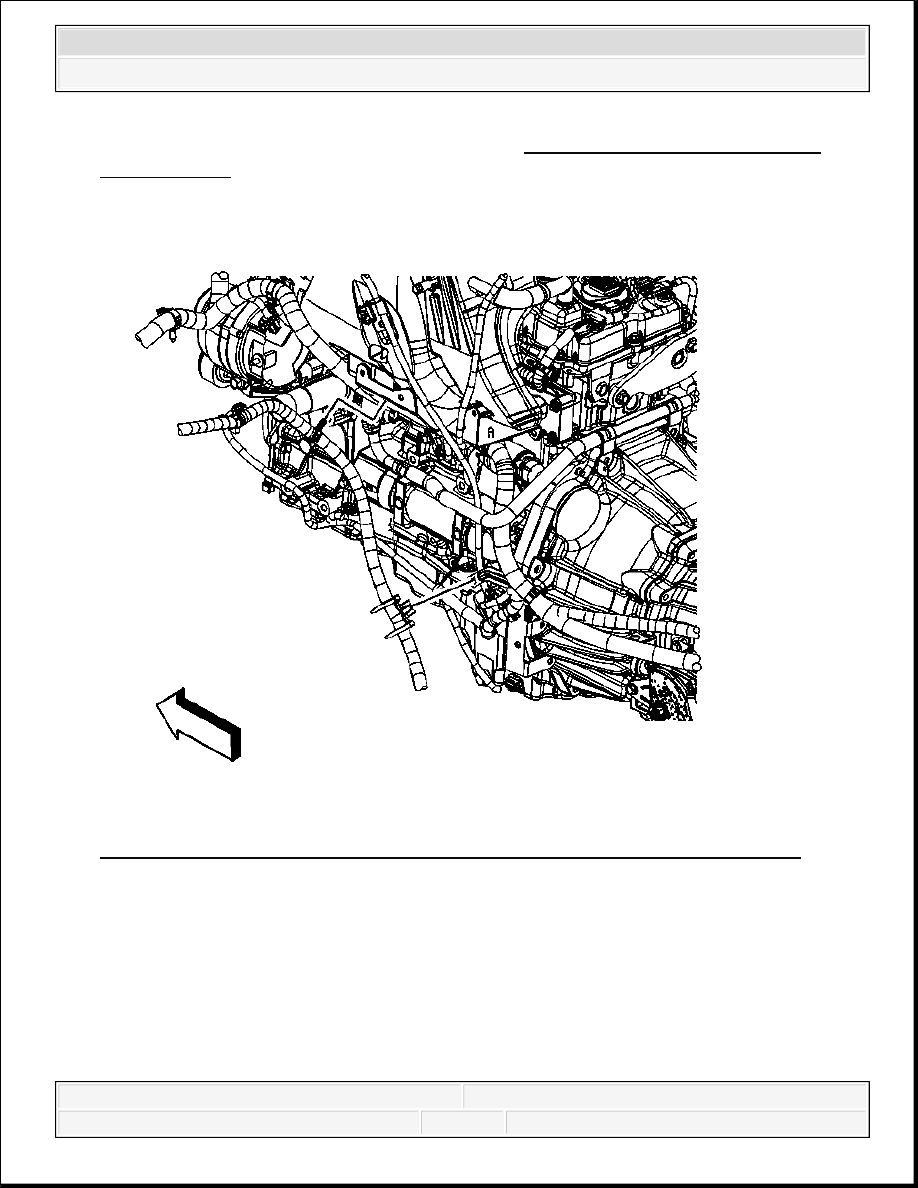

Fig. 279: Engine Wiring Harness Retainer At Engine Wiring Harness Bracket
Courtesy of GENERAL MOTORS CORP.

53. Connect the engine wiring harness retainer to the engine wiring harness bracket.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
