2. Install the power steering pump bracket bolts.

Tighten: Tighten the bolts to 50 N.m (37 lb ft).

3. Install the drive belt tensioner. Refer to Drive Belt Tensioner Replacement .

4. Install the power steering pump. Refer to Power Steering Pump Replacement (LLR).

RACK AND PINION OUTER TIE ROD END REPLACEMENT

Tools Required

J 24319-B Steering Linkage and Tie Rod Puller. See Special Tools.

Removal Procedure

1. Remove the front tire and wheel assembly. Refer to Tire and Wheel Removal and

Installation .



2007 Hummer H3

2007 STEERING Power Steering - H3

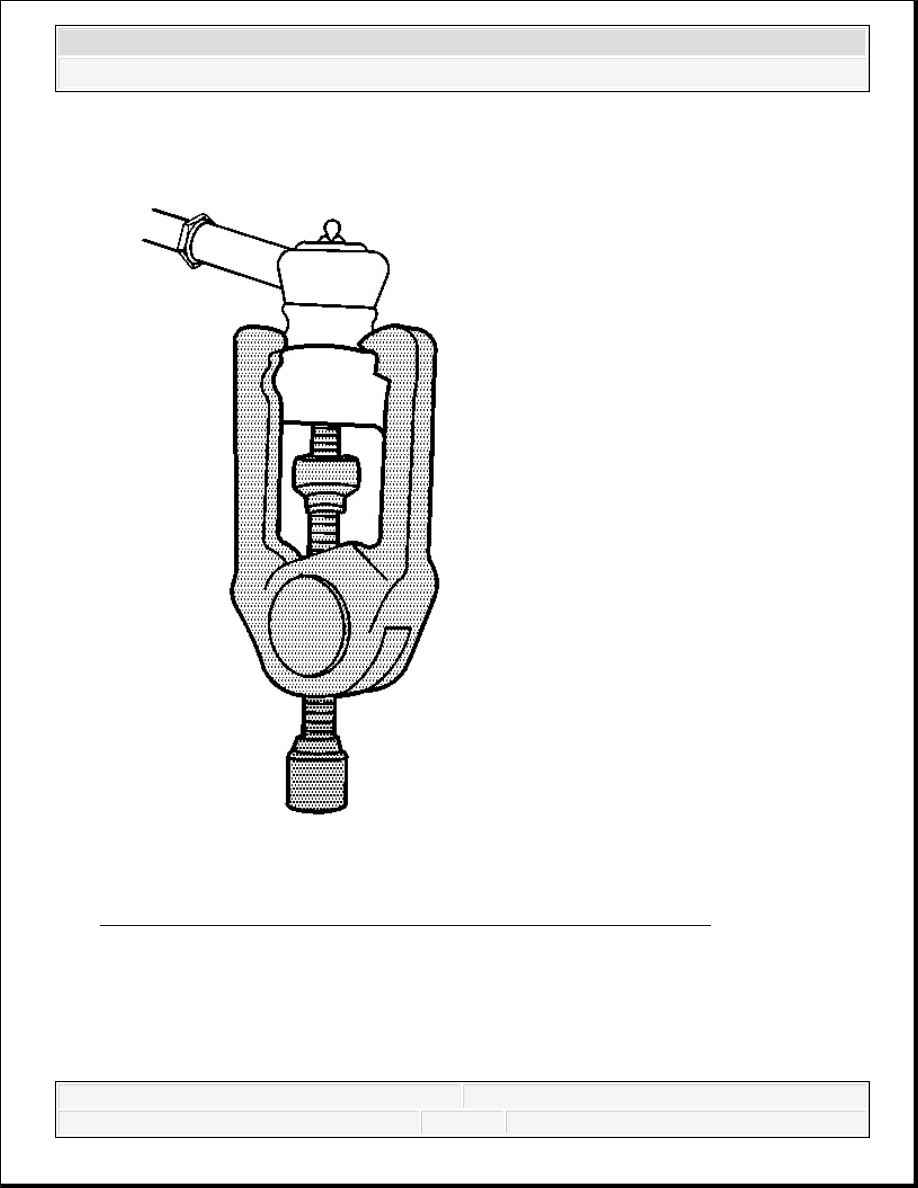

Fig. 16: View Of Outer Tie Rod Retaining Nut
Courtesy of GENERAL MOTORS CORP.

2. Remove and discard the rack and pinion outer tie rod end nut.



2007 Hummer H3

2007 STEERING Power Steering - H3

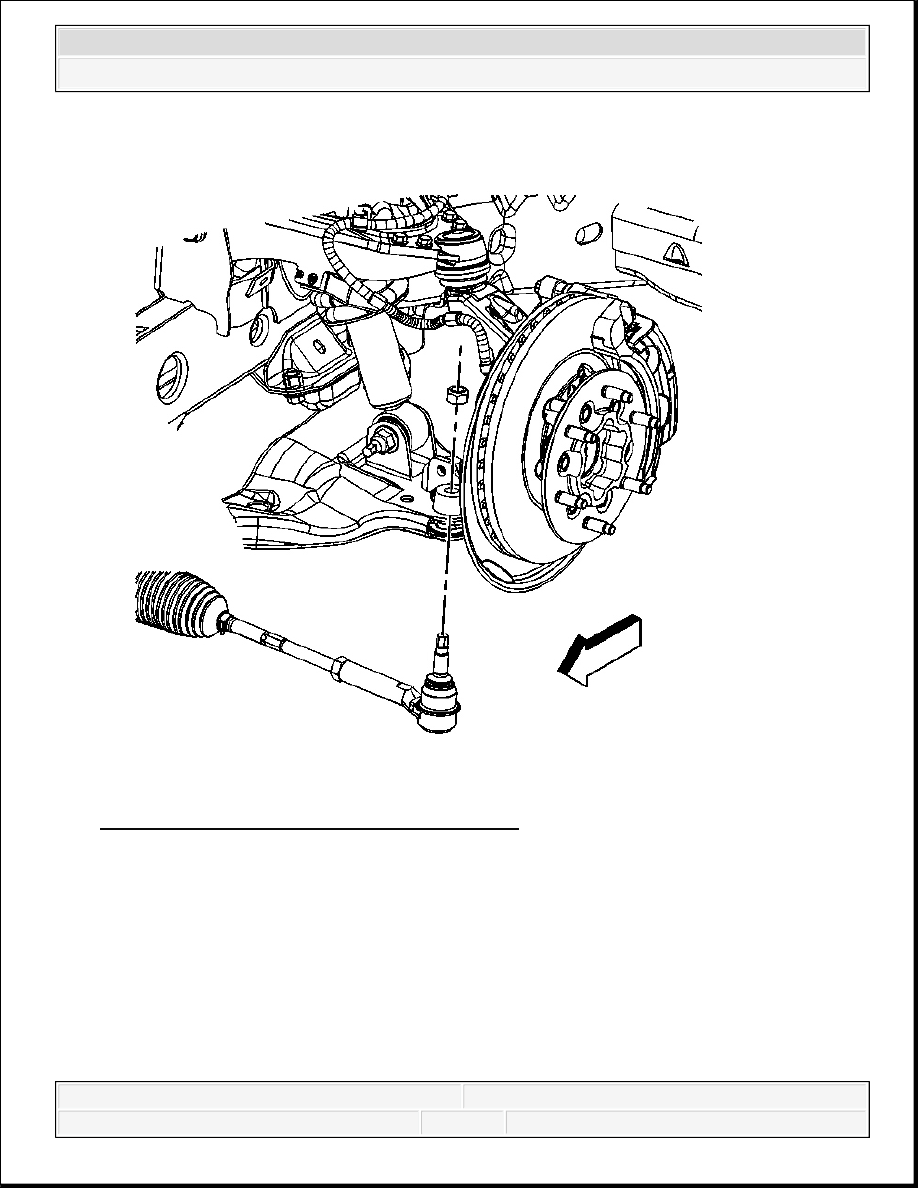

Fig. 17: Removing Outer Tie Rod Assembly From Steering Knuckle
Courtesy of GENERAL MOTORS CORP.

NOTE:

Do not attempt to disconnect a steering linkage joint by driving
a wedge between the joint and the attached part. Seal damage
may result which will cause premature failure of the joint.



2007 Hummer H3

2007 STEERING Power Steering - H3



3. Disconnect the rack and pinion outer tie rod end from the steering knuckle using puller J

24319-B . See Special Tools.

4. Loosen the rack and pinion inner tie rod nut and remove the rack and pinion outer tie rod

end.

5. Discard the rack and pinion inner tie rod nut.

6. Clean the tapered surface of the steering knuckle.

Installation Procedure

1. Lubricate the rack and pinion inner tie rod threads with a suitable chassis lubricant.

2. Install a new rack and pinion inner tie rod nut in the same position as the old one.

3. Install the rack and pinion outer tie rod end to the rack and pinion inner tie rod.

IMPORTANT: Mark the location of the rack and pinion inner tie rod nut.
