1. Raise and support the vehicle. Refer

to Lifting and Jacking the
Vehicle .

2. Lubricate the tie rod ends and ball

joints, if applicable.

3. Inspect the suspension system for

worn or damaged components.

4. Repair as necessary.

Did you find and correct the condition?

Go to Step 12

Go to Step 4

4

1. Rotate the steering wheel ONE

revolution in both directions.

2. Rotate the steering wheel back to the

original position.

Was the steering wheel abnormally
difficult to rotate in either direction?

Go to Step 5

Go to Step 10

5

1. Disconnect the intermediate shaft

from the steering column.

2. Note the position of the steering

wheel and rotate the steering wheel
ONE revolution in both directions.

3. Rotate the steering wheel back to the

original position.

Was the steering wheel abnormally
difficult to rotate in either direction?

IMPORTANT:

Position the wheels straight ahead. Do NOT
rotate the steering wheel more than one
complete revolution from center.

Go to Step 11

Go to Step 6

6

Inspect the intermediate shaft for stiff or
loose joints. Repair or replace as
necessary.
Did you find and complete the repair?

Go to Step 12

Go to Step 7

1. Remove the front tire and wheel

assemblies. Refer to Tire and Wheel



2007 Hummer H3

2007 STEERING Power Steering - H3



STEERING EFFORT TOO EASY IN ONE OR BOTH DIRECTIONS

7

Removal and Installation .

2. Disconnect both outer tie rod ends

from the steering knuckles.

3. Use your hands in order to move the

tie rod end studs.

4. If abnormally difficult to move,

replace the tie rod end. If equipped
with recirculating ball steering,
ensure that idler and pitman arm
joints are not to stiff. Repair as
necessary.

Did you find and complete the repair?

Go to Step 12

Go to Step 8

8

1. Use your hands to rotate the steering

knuckle inboard and outboard in
order to inspect for a binding strut
bearings, ball joints or axle.

2. Repair or replace any abnormally

stiff or loose components.

Did you find and complete the repair?

Go to Step 12

Go to Step 9

9

Inspect for binding in the steering gear. If
a binding is present repair or replace the
steering gear.
Did you find and complete the repair?

Go to Step 12

Go to Step 10

10

Inspect the wheel alignment and adjust as
necessary. Refer to Wheel Alignment
Measurement .
Did you find and complete the repair?

Go to Step 12

-

11

Inspect the steering column for a binding.
If a binding is present, repair or replace
the steering column as necessary.
Did you find and complete the repair?

Go to Step 12

-

12

Operate the system in order to verify the
repair.
Did you correct the condition?

System OK

-



2007 Hummer H3

2007 STEERING Power Steering - H3



Steering Effort Too Easy in One or Both Directions

STEERING EFFORT HARD IN ONE OR BOTH DIRECTIONS

Steering Effort Hard in One or Both Directions

REPAIR INSTRUCTIONS

RACK AND PINION STEERING LINKAGE INSPECTION

Step

Action

Yes

No

1

Did you review the Power Steering System
Description and perform the necessary
inspections?

Go to Step 2

Go to

Symptoms -

Power Steering

System

2

Verify that the steering effort is too easy in
one or both directions.
Does the system operate normally?

System OK

Go to Step 3

3

Perform the power steering test procedure.
Refer to Power Steering System Test.
Did you complete the procedure?

Go to Step 4

-

4

Operate the system in order to verify the
repair.
Did you correct the condition?

System OK

Go to Step 3

Step

Action

Yes

No

1

Did you review the Power Steering
System General Description and perform
the necessary inspections?

Go to Step 2

Go to

Symptoms -

Power Steering

System

2

Verify that the steering effort is hard in
one or both directions.
Does the system operate normally?

System OK

Go to Step 3

3

Perform the power steering test
procedure. Refer to Power Steering
System Test.
Did you complete the procedure?

Go to Step 4

-

4

Operate the system in order to verify the
repair.
Did you correct the condition?

System OK

Go to Step 3



2007 Hummer H3

2007 STEERING Power Steering - H3



Tools Required

J 8001 Dial Indicator Set

J 42640 Steering Column Anti-Rotation Pin. See Special Tools.

Outer Tie Rod

1. Inspect the outer tie rod end seal. If the outer tie rod end seal is torn, replace the outer tie

rod end. Refer to Rack and Pinion Outer Tie Rod End Replacement.

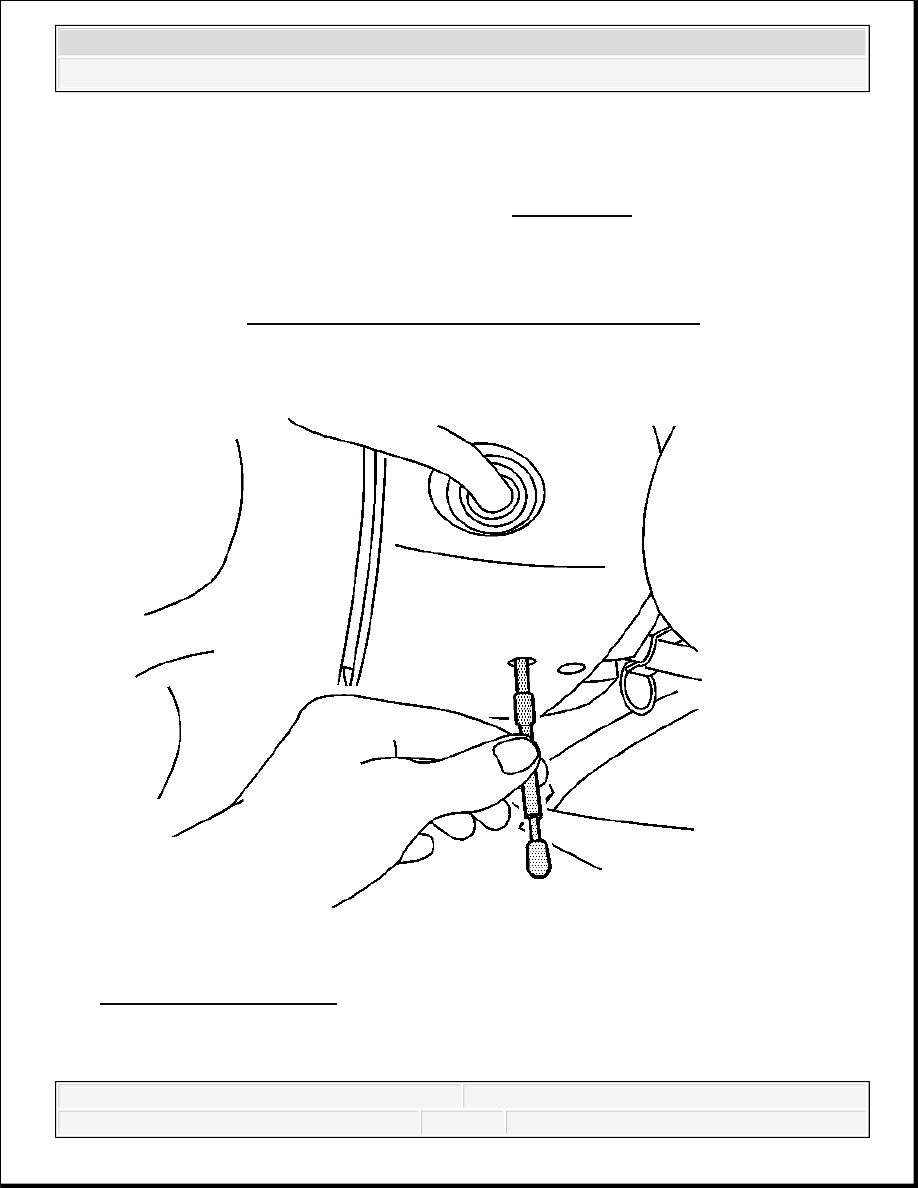

Fig. 2: Identifying J 42640
Courtesy of GENERAL MOTORS CORP.

2. Position the wheels in a straight-ahead position and install the anti-rotation pin J 42640 .
