Hummer H3. Manual - part 1574

Driver Power Seat Switch (AG1) Connector Terminal Identification

Seat Adjuster Switch - Passenger (AG2)

OEM: 12064998

Service: 15306189

Description: 8-Way F Metri-Pack 280 Series (BK)

Terminal Part Information

Terminal/Tray: 12034046/2

Core/Insulation Crimp: C/D

Release Tool/Test Probe: 12094430/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function

A

OG

1040

Battery Positive Voltage

B

L-BU

283

Driver Seat Rear Vertical Motor Down
Control

C

YE

282

Driver Seat Rear Vertical Motor Up
Control

D

BK

2050

Ground

E

D-BU

287

Driver Seat Front Vertical Motor
Down Control

F

D-GN

286

Driver Seat Front Vertical Motor Up
Control

G

L-GN

284

Driver Seat Horizontal Motor Forward
Control

H

TN

285

Driver Seat Horizontal Motor
Rearward Control



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Power Seats - H3



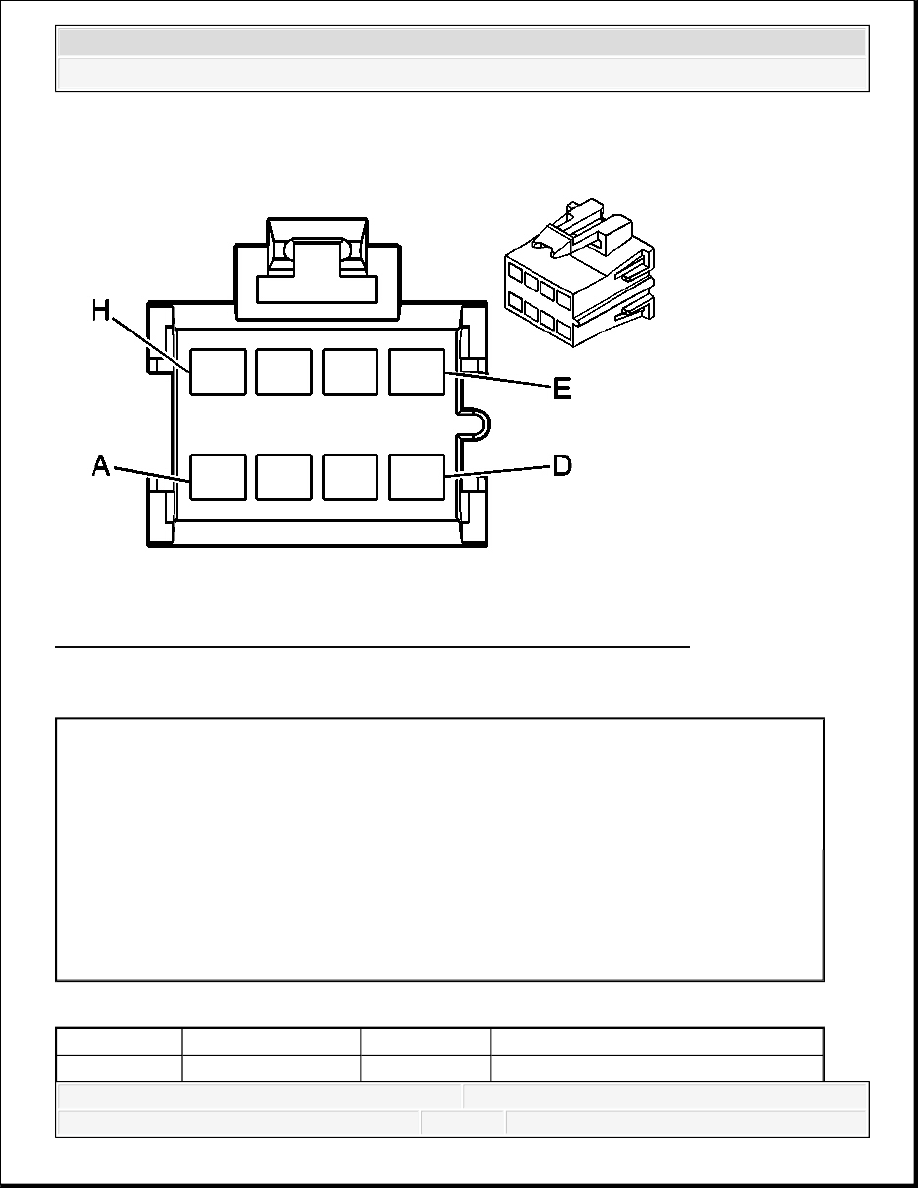

Fig. 10: Seat Adjuster Switch - Passenger (AG2) Connector End Views
Courtesy of GENERAL MOTORS CORP.

Passenger Power Seat Adjuster Switch (AG2) Connector Parts Information

Passenger Power Seat Switch (AG2) Connector Terminal Identification

Connector Part Information

OEM: 12064998

Service: 15306189

Description: 8-Way F Metri-Pack 280 Series (BK)

Terminal Part Information

Terminal/Tray: 12034046/2

Core/Insulation Crimp: C/D

Release Tool/Test Probe: 12094430/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function

A

OG

1040

Battery Positive Voltage



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Power Seats - H3



Seat Motors - Driver (AG1)

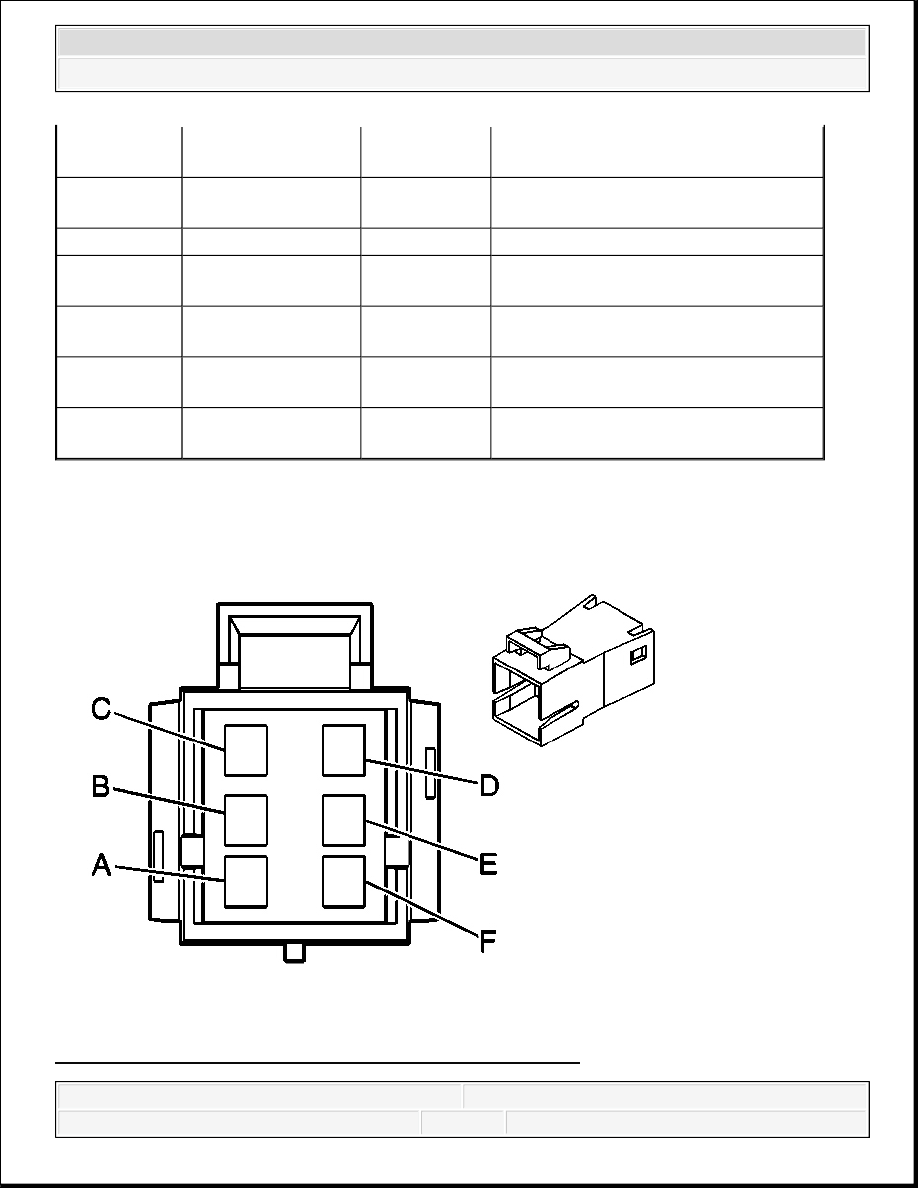

Fig. 11: Seat Motors - Driver (AG1) Connector End Views

B

L-BU

283

Passenger Seat Rear Vertical Motor
Down Control

C

YE

282

Passenger Seat Rear Vertical Motor
Up Control

D

BK

2050

Ground

E

D-BU

287

Passenger Seat Front Vertical Motor
Down Control

F

D-GN

286

Passenger Seat Front Vertical Motor
Up Control

G

L-GN

284

Passenger Seat Horizontal Motor
Rearward Control

H

TN

285

Passenger Seat Horizontal Motor
Forward Control



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Power Seats - H3



Courtesy of GENERAL MOTORS CORP.

Driver Power Seat Motor Connector Parts Information

Driver (AG1) Seat Motors Connector Terminal Identification

Seat Motors - Passenger (AG2)

Connector Part Information

OEM: 12064754

Service: 15305872

Description: 6-Way M Metri-Pack 280 Series (BK)

Terminal Part Information

Terminal/Tray: 12034047/2

Core/Insulation Crimp: C/D

Release Tool/Test Probe: 12094430/J-35616-5 (PU)

Pin

Wire Color

Circuit No.

Function

A

TN

285

Driver Seat Horizontal Motor Forward
Control

B

L-GN

284

Driver Seat Horizontal Motor
Rearward Control

C

D-GN

286

Driver Seat Front Vertical Motor Up
Control

D

D-BU

287

Driver Seat Front Vertical Motor
Down Control

E

YE

282

Driver Seat Rear Vertical Motor Up
Control

F

L-BU

283

Driver Seat Rear Vertical Motor Down
Control



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Power Seats - H3
