Fig. 50: Identifying Park Brake Cable At Cable Bracket & Park Brake Lever
Courtesy of GENERAL MOTORS CORP.

8. Remove the park brake cable from the cable bracket and the park brake lever assembly.

Installation Procedure



2007 Hummer H3

2007 BRAKES Park Brake - H3



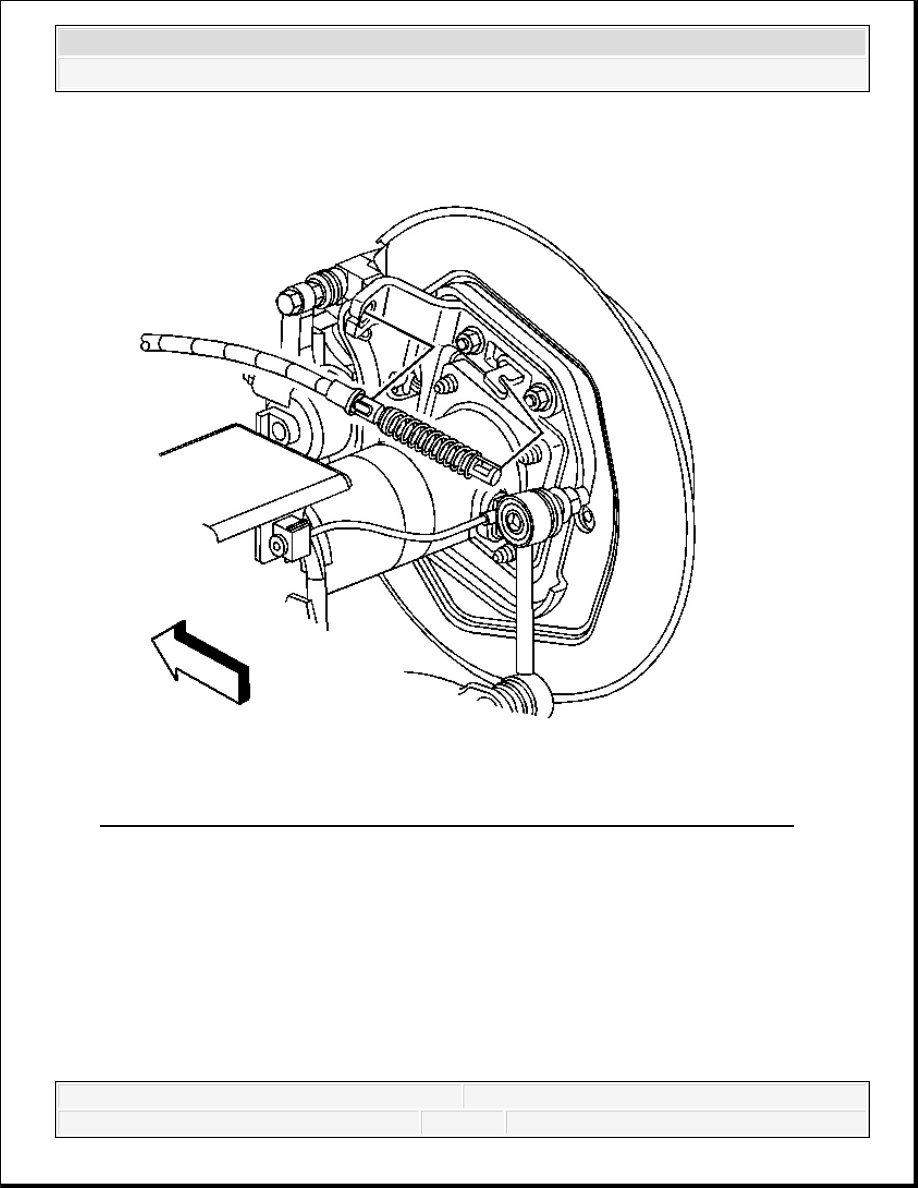

Fig. 51: Identifying Park Brake Cable At Cable Bracket & Park Brake Lever
Courtesy of GENERAL MOTORS CORP.

1. Install the park brake cable to the cable bracket and the park brake lever assembly.



2007 Hummer H3

2007 BRAKES Park Brake - H3



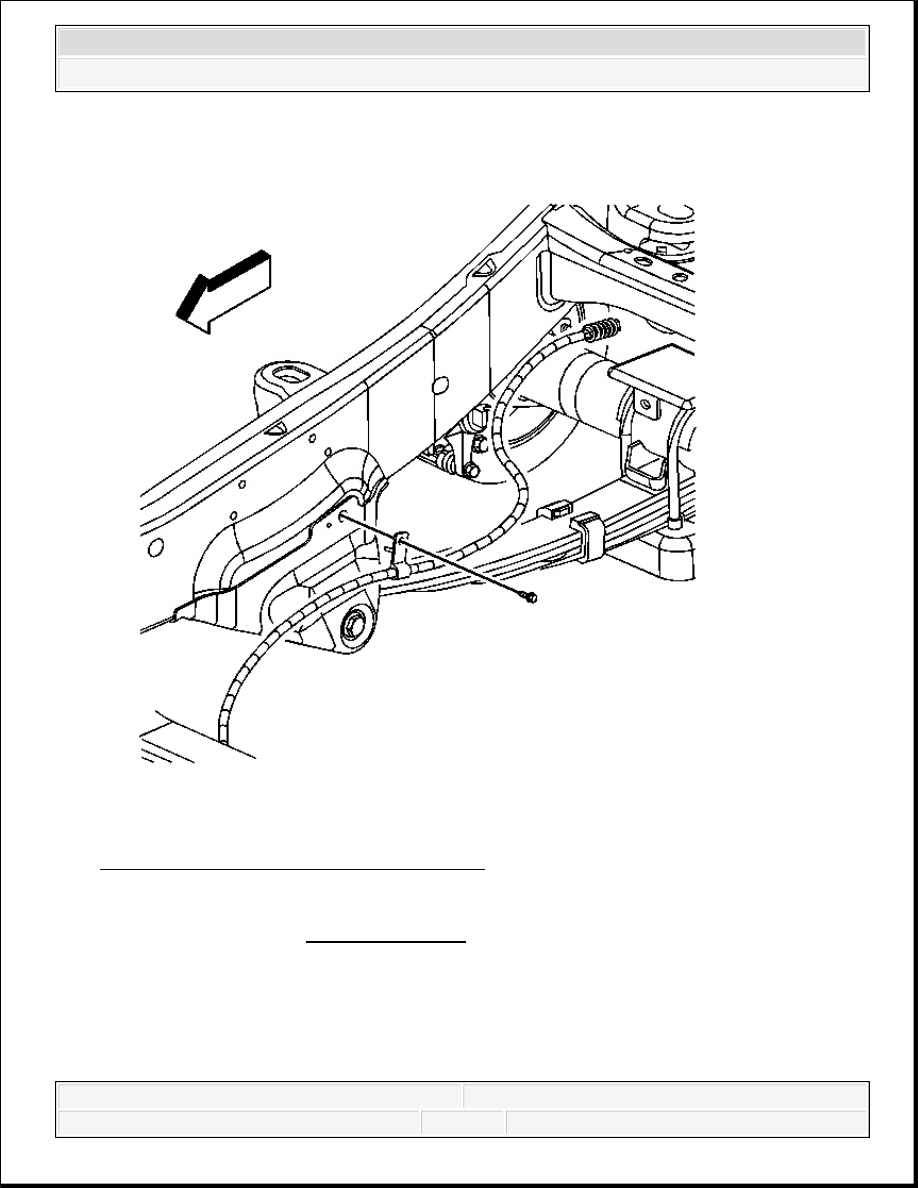

Fig. 52: Identifying Park Brake Cable Clip
Courtesy of GENERAL MOTORS CORP.

2. Install the bolt to the park brake cable clip.

Tighten: Tighten the bolt to 25 N.m (18 lb ft).

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 BRAKES Park Brake - H3

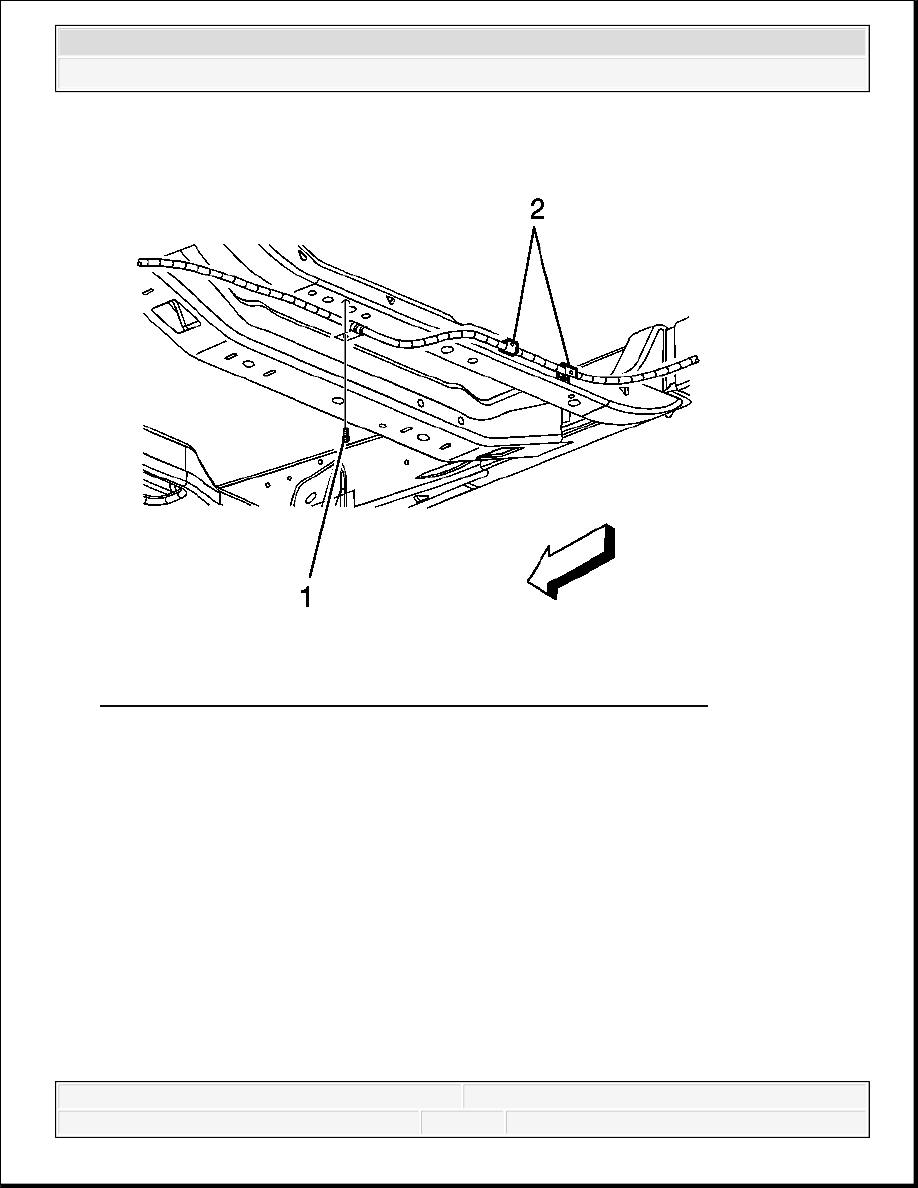

Fig. 53: Park Brake Cable At Frame Brackets Removal/Installation
Courtesy of GENERAL MOTORS CORP.

3. Install the park brake cable to the frame brackets (2).

4. Install the bolt (1) to the park brake cable clip.

Tighten: Tighten the bolt to 25 N.m (18 lb ft).
