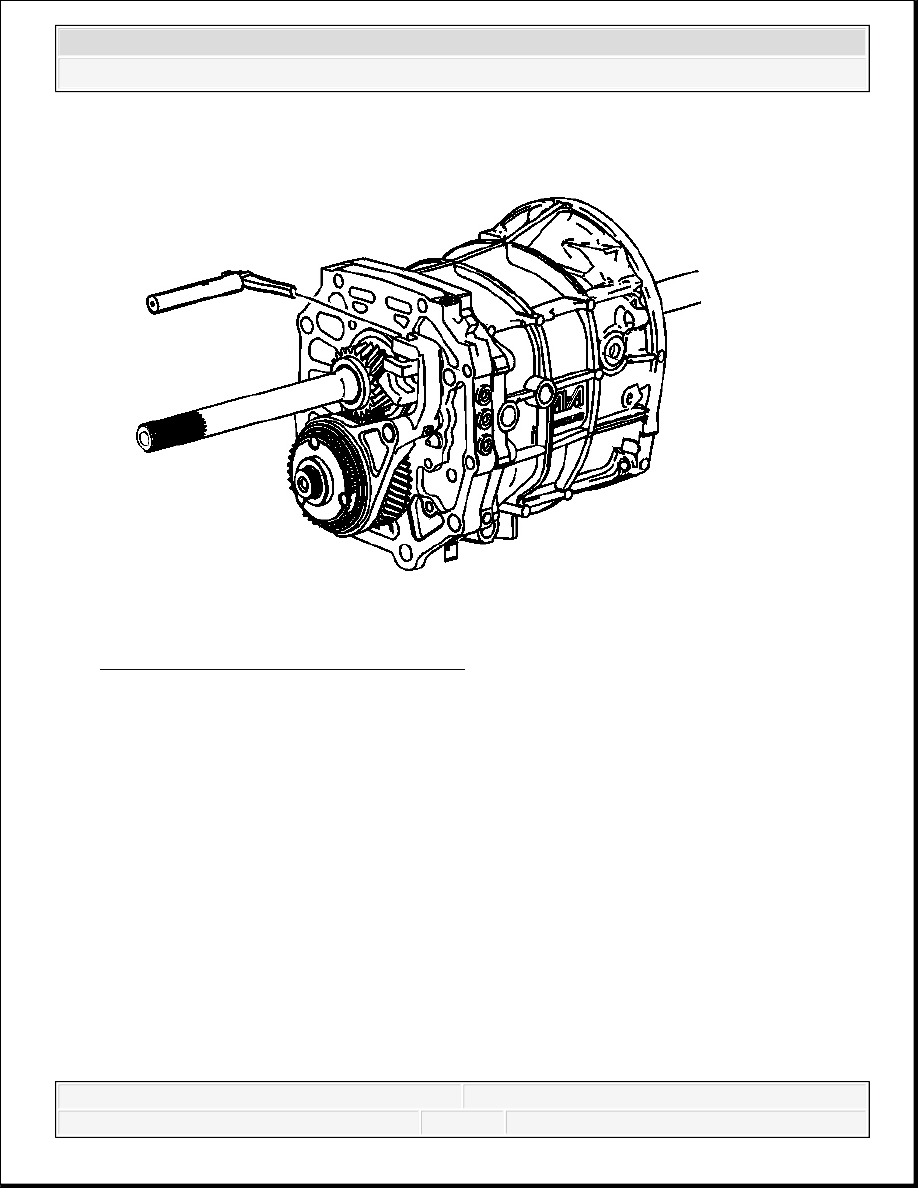

Fig. 272: Identifying Shift Control Shaft
Courtesy of GENERAL MOTORS CORP.

69. Install the shift control shaft in the shift shaft gates.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



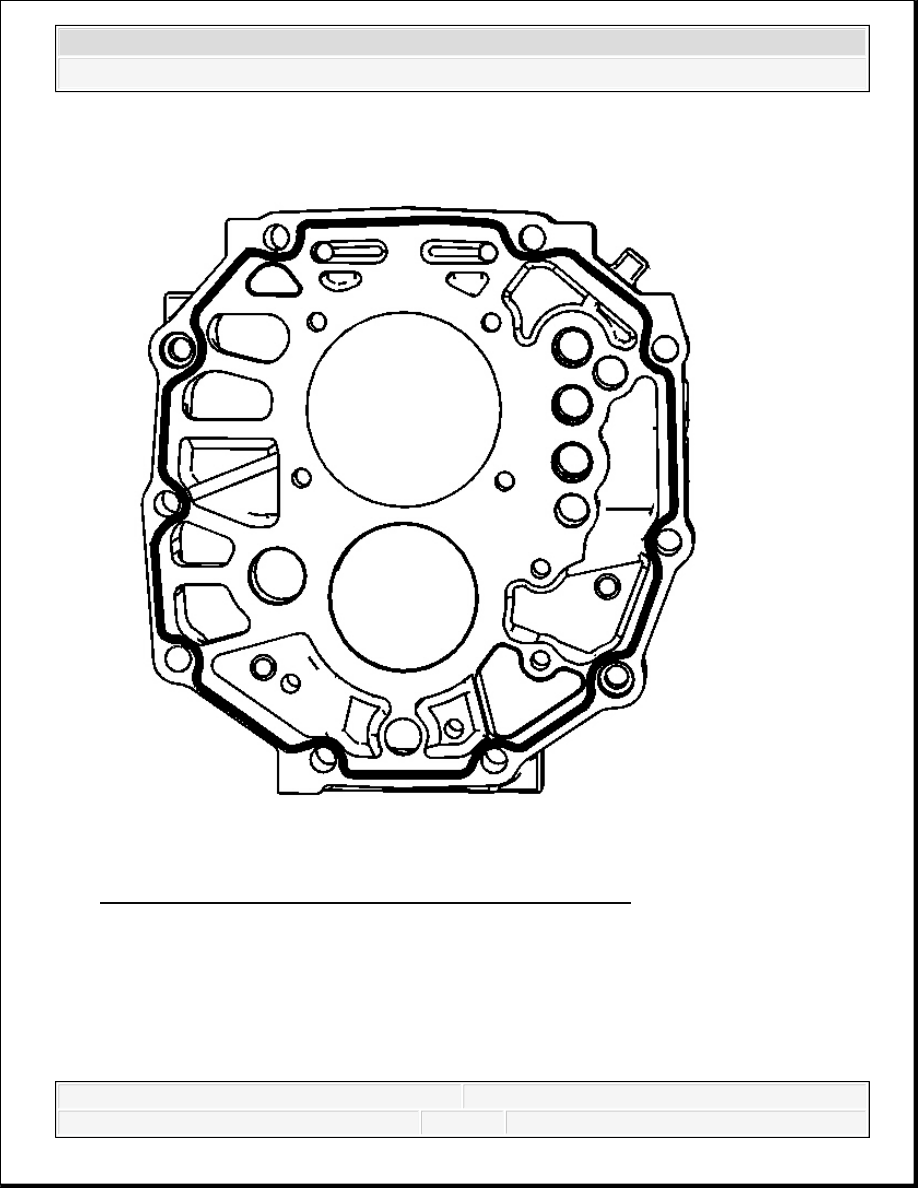

Fig. 273: Application Areas On Rear Of Intermediate Case
Courtesy of GENERAL MOTORS CORP.

70. Apply a 3 mm (1/8 in) bead of sealant GM P/N 89020326 (Canadian P/N 89021188) to the

rear of the intermediate case.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



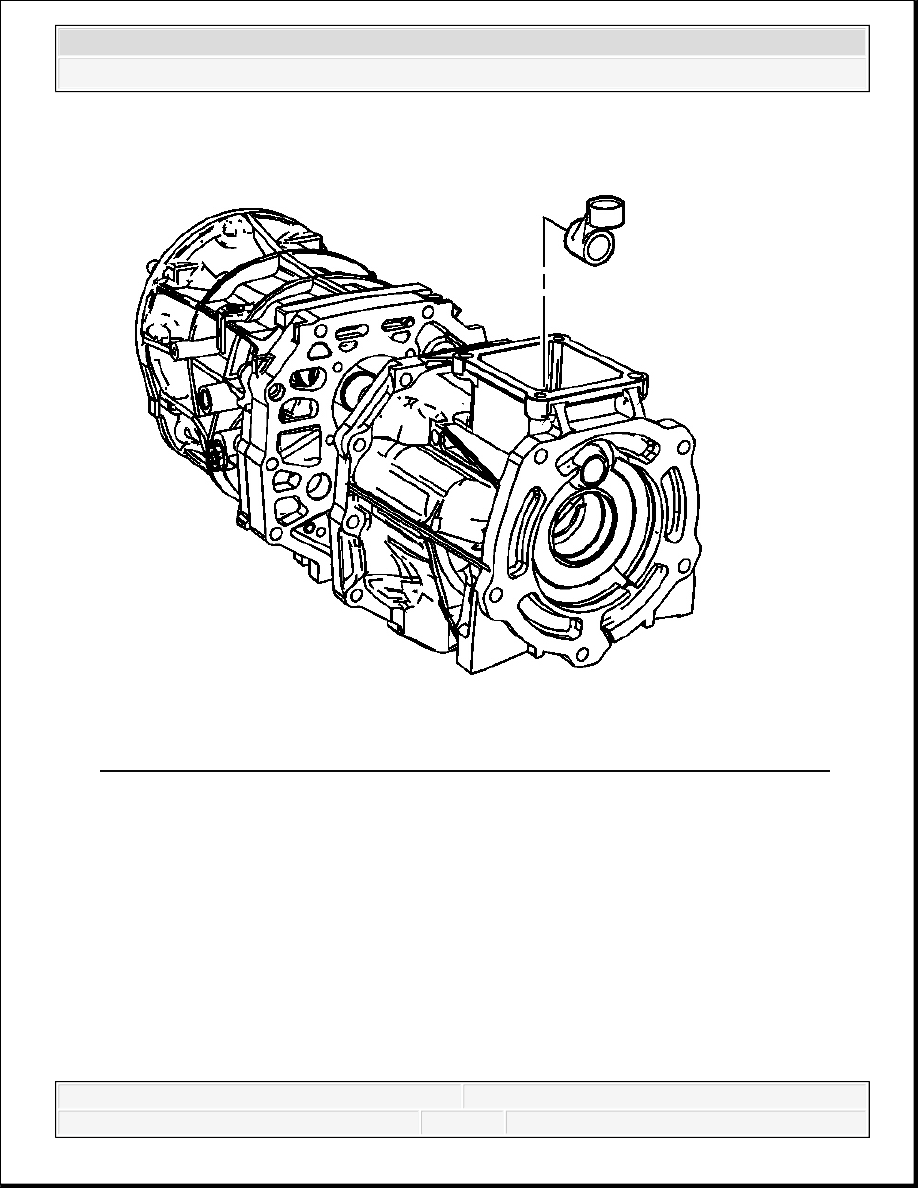

Fig. 274: Locating Shift Control Socket At Extension Housing Shift Lever Cavity
Courtesy of GENERAL MOTORS CORP.

71. Install the extension housing to the intermediate case.

Slide the case over the shift control shaft.

Install the shift control socket on the shift control shaft.

Ensure the extension housing is installed completely to the intermediate case.

Use a soft-face hammer to tap the extension housing in place.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



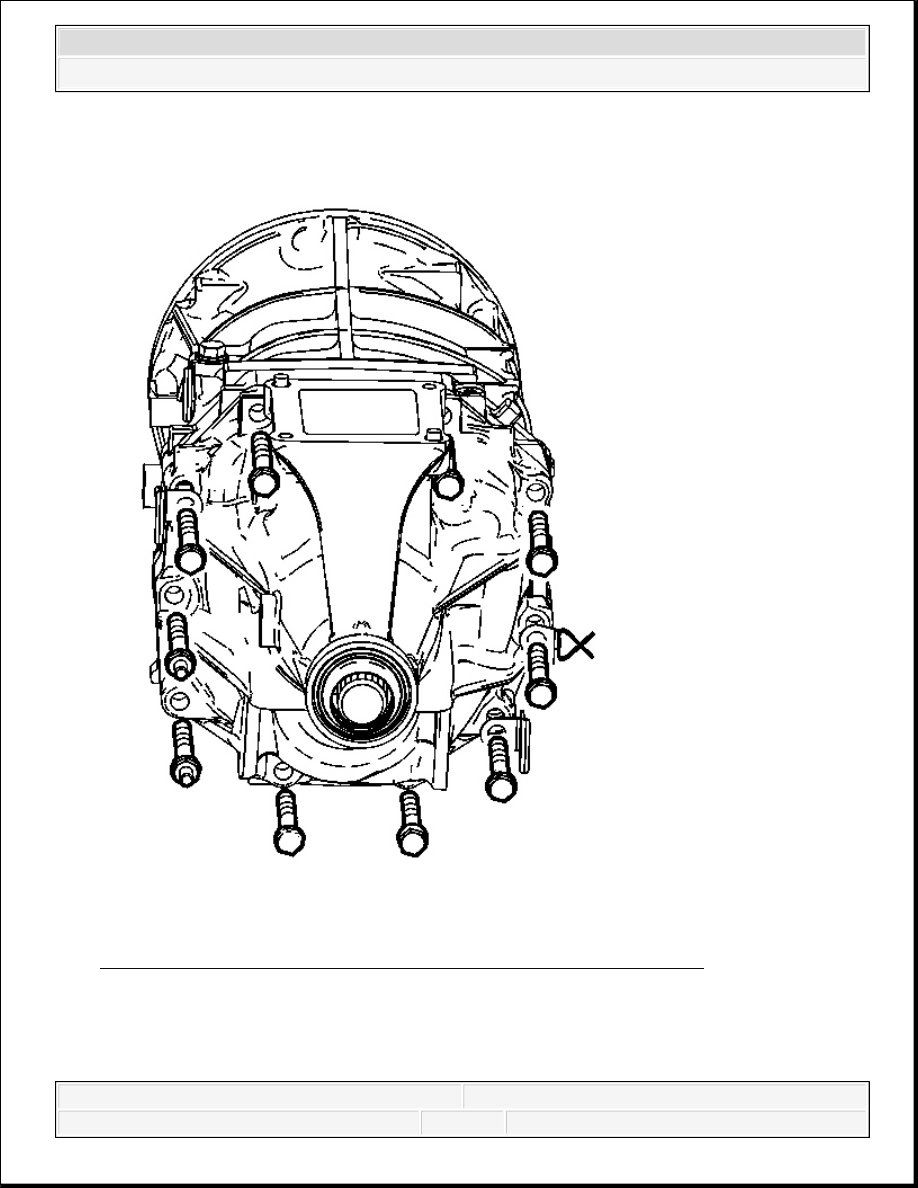

Fig. 275: Identifying Extension Housing Retaining Bolts And Studs
Courtesy of GENERAL MOTORS CORP.

72. Install the extension housing retaining bolts and studs, with the brackets, to the proper

location as marked during disassembly.
