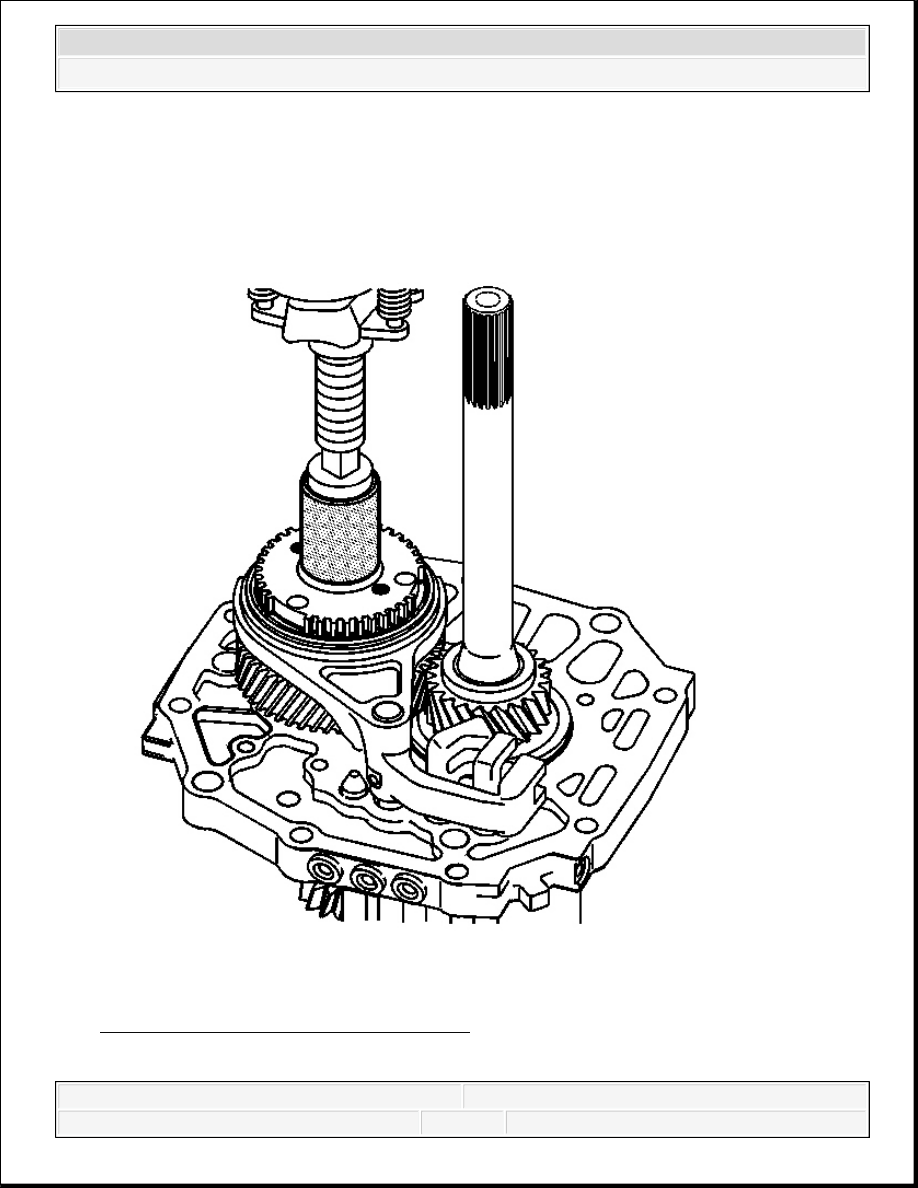

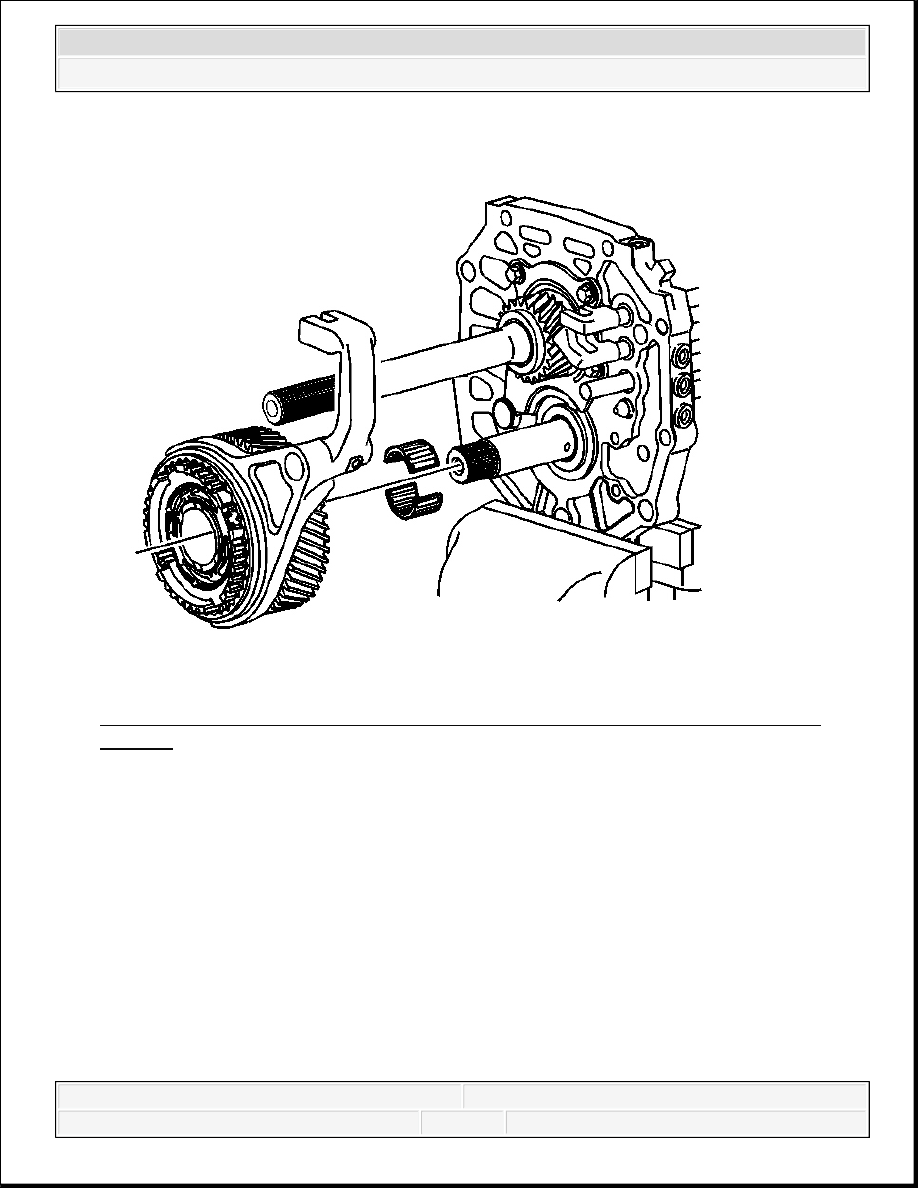

Fig. 258: View Of 5th/Reverse Synchronizer Assembly & 5th Countershaft Gear
Bearing
Courtesy of GENERAL MOTORS CORP.

44. Install the 5th countershaft gear bearing and 5th/reverse synchronizer assembly onto the

countershaft.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



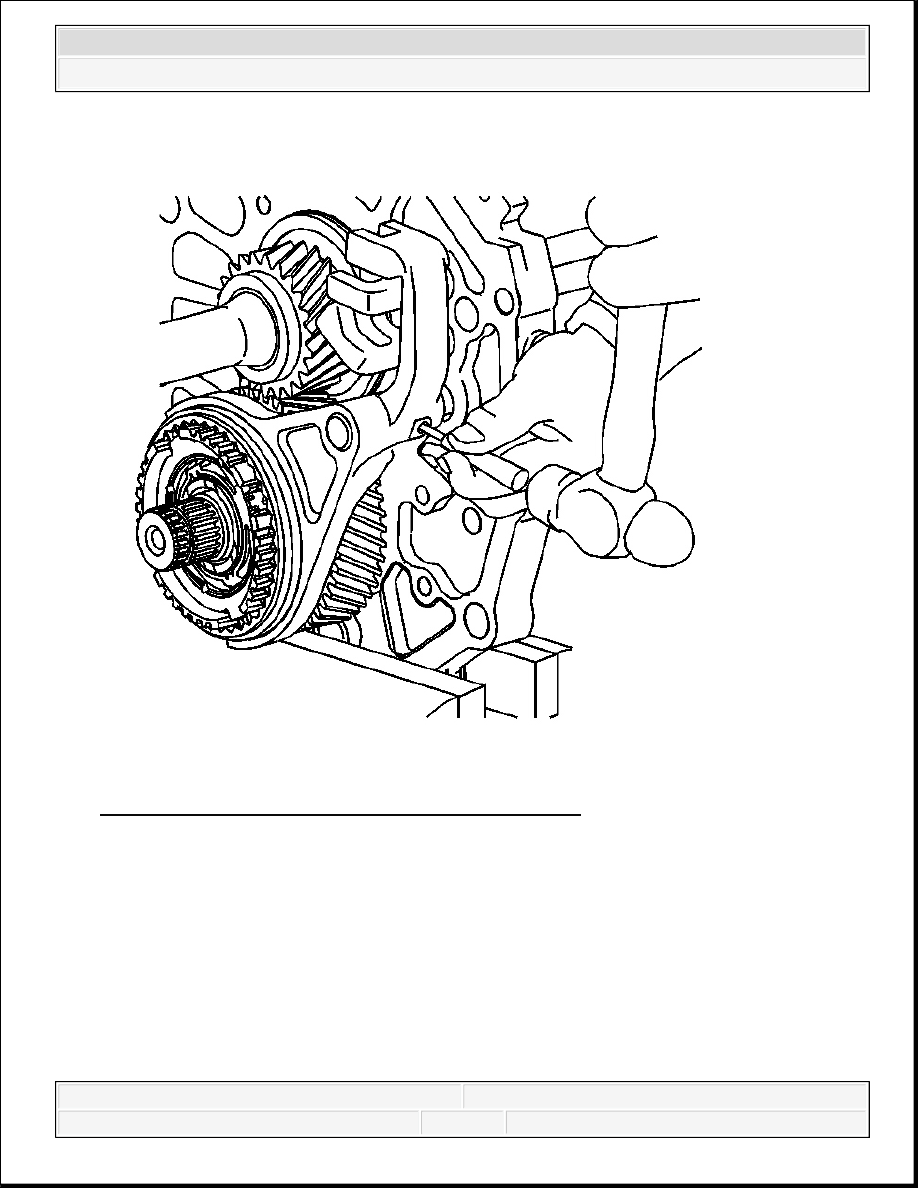

Fig. 259: Removing/Installing 5th Shift Fork Roll Pin
Courtesy of GENERAL MOTORS CORP.

45. Using a hammer and a punch, install a new 5th shift fork roll pin.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



Fig. 260: Placing 5th Synchronizer Gear In Position
Courtesy of GENERAL MOTORS CORP.

46. Place the 5th synchronizer gear on the countershaft in the following position:

IMPORTANT: When installing the 5th synchronizer gear, ensure to align

with the holes for the reverse internal blocking ring tabs. Do
not rotate the blocking rings to align with the gear. Rotating
the blocking rings would move the rings from the lock
position. If the rings become unlocked, the 5th/reverse
synchronizer would have to be removed and assembled
again.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



The holes in the gear align with the tabs on the reverse internal blocking ring.

The machined side of the hub goes forward, the cut point teeth side forward.

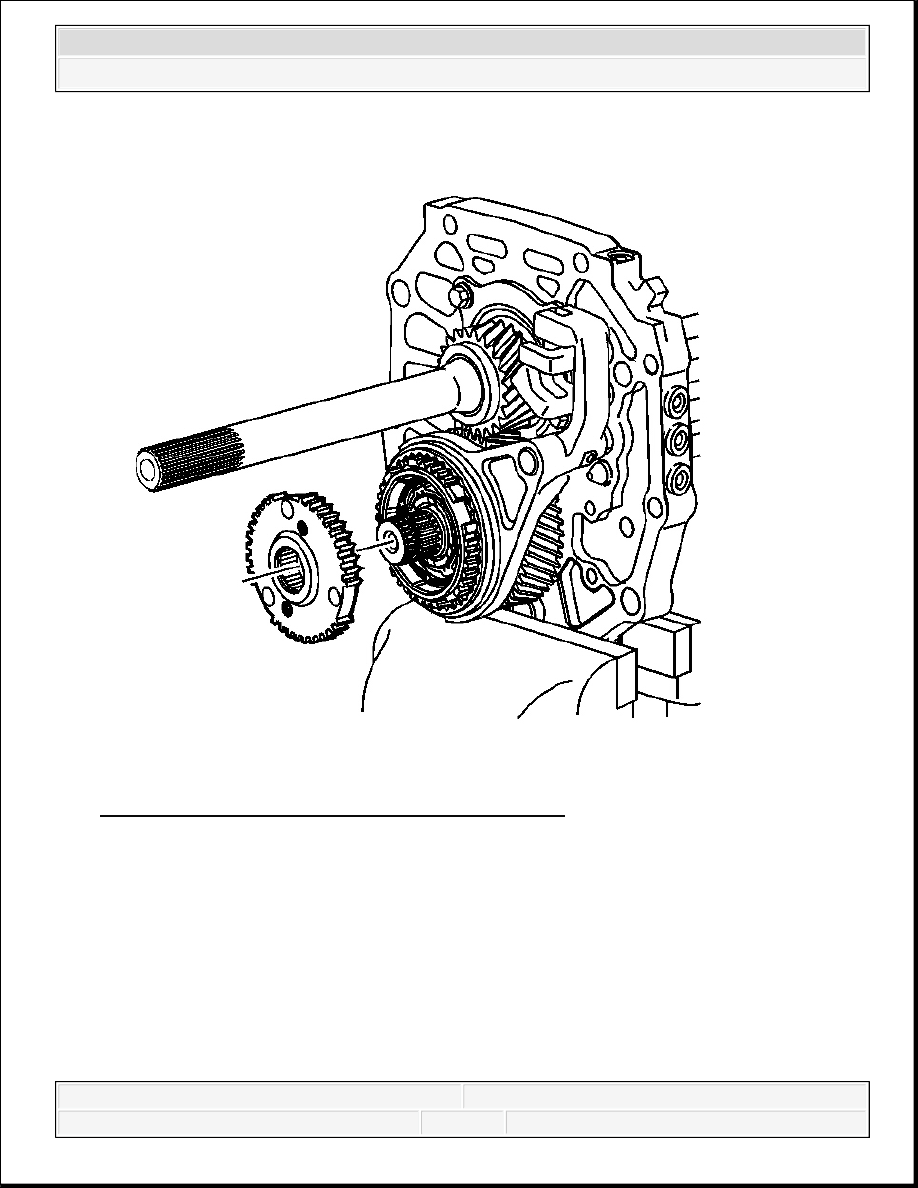

Fig. 261: View Of 5th Synchronizer Gear
Courtesy of GENERAL MOTORS CORP.
