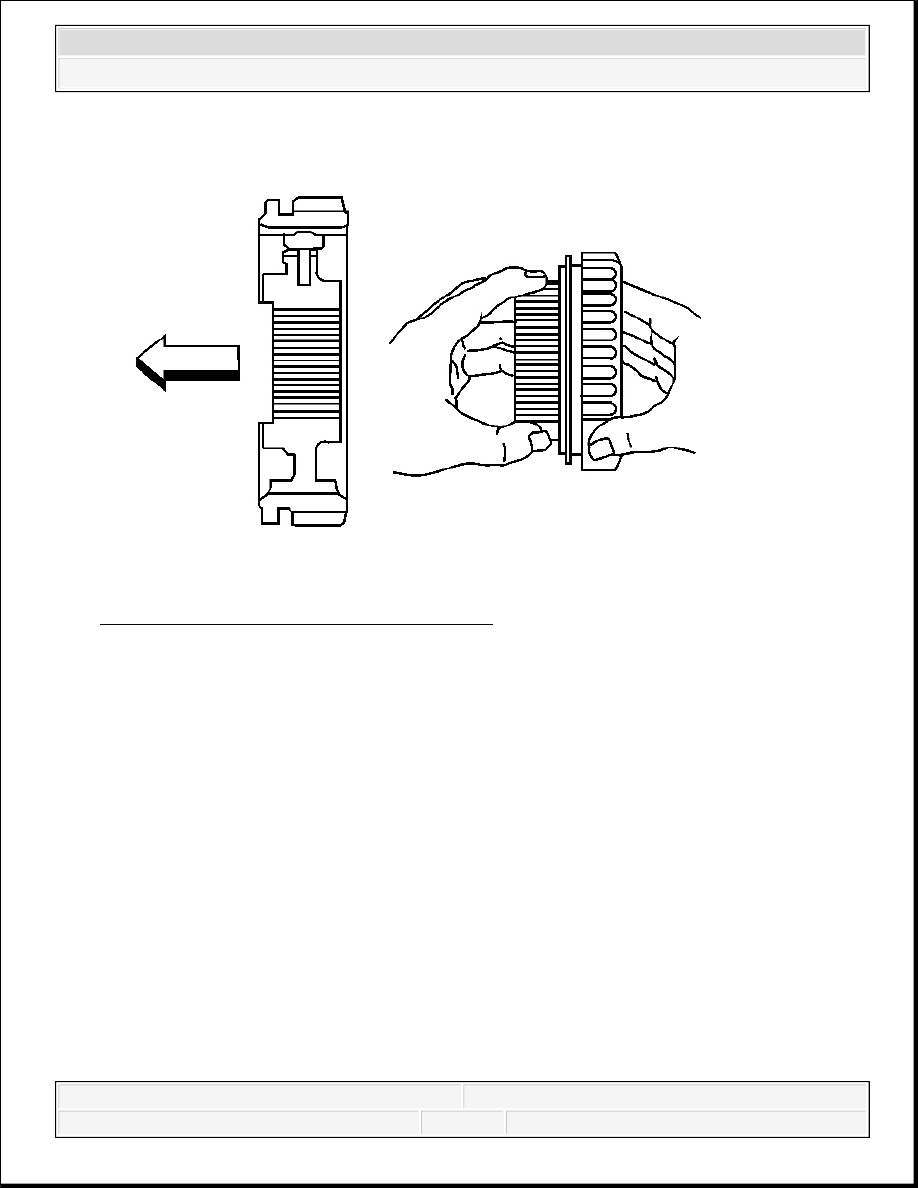

Fig. 198: Installing Reverse Gear Onto Hub
Courtesy of GENERAL MOTORS CORP.

3. Install the reverse gear on the hub while pushing in the inserts.

The forward, 2nd gear, side of the reverse gear has the shift fork groove.

The 2nd gear side of the hub has the internal splines indented from the thrust surface.

Align the inserts with the non-tooth areas of the sleeve.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3

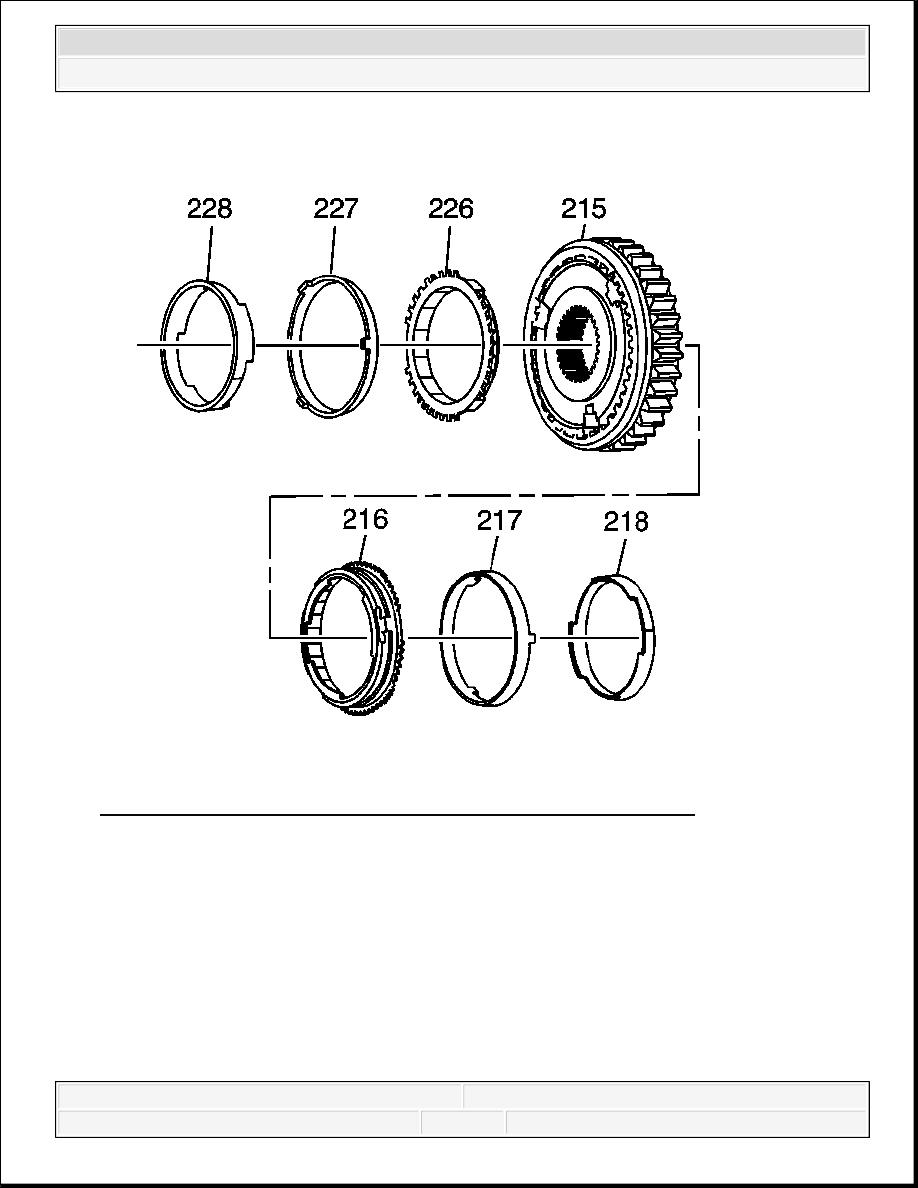

Fig. 199: Identifying 1st/2nd Gear Synchronizer Hub Components
Courtesy of GENERAL MOTORS CORP.

4. Install the following components to the 1st/2nd gear synchronizer hub (215). Ensure the tabs

on the rings are aligned with the notches in the hub.

The 2nd gear inner blocking ring (228)

The 2nd gear internal blocking ring (227)

IMPORTANT: When you service the synchronizers, retain them in the order

that they are removed. Keep the synchronizer components
together and mark to identify the correct location.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



The 2nd gear outer blocking ring (226)

The 1st gear outer blocking ring (216)

The 1st gear internal blocking ring (217)

The 1st gear inner blocking ring (218)

TRANSMISSION EXTENSION ASSEMBLE



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3

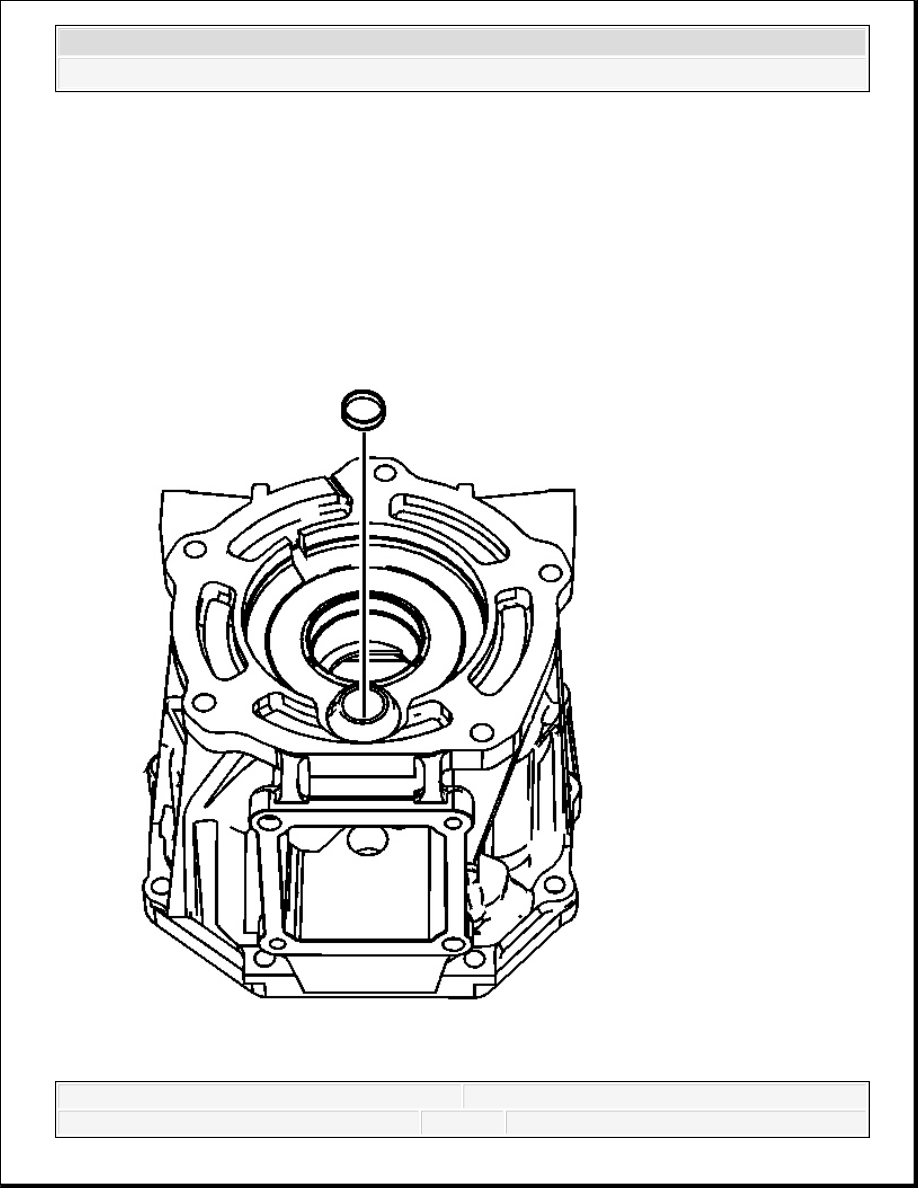

Fig. 200: View Of Shift Control Shaft Plug
Courtesy of GENERAL MOTORS CORP.

1. For the 4WD transmission, install the shift control shaft plug.

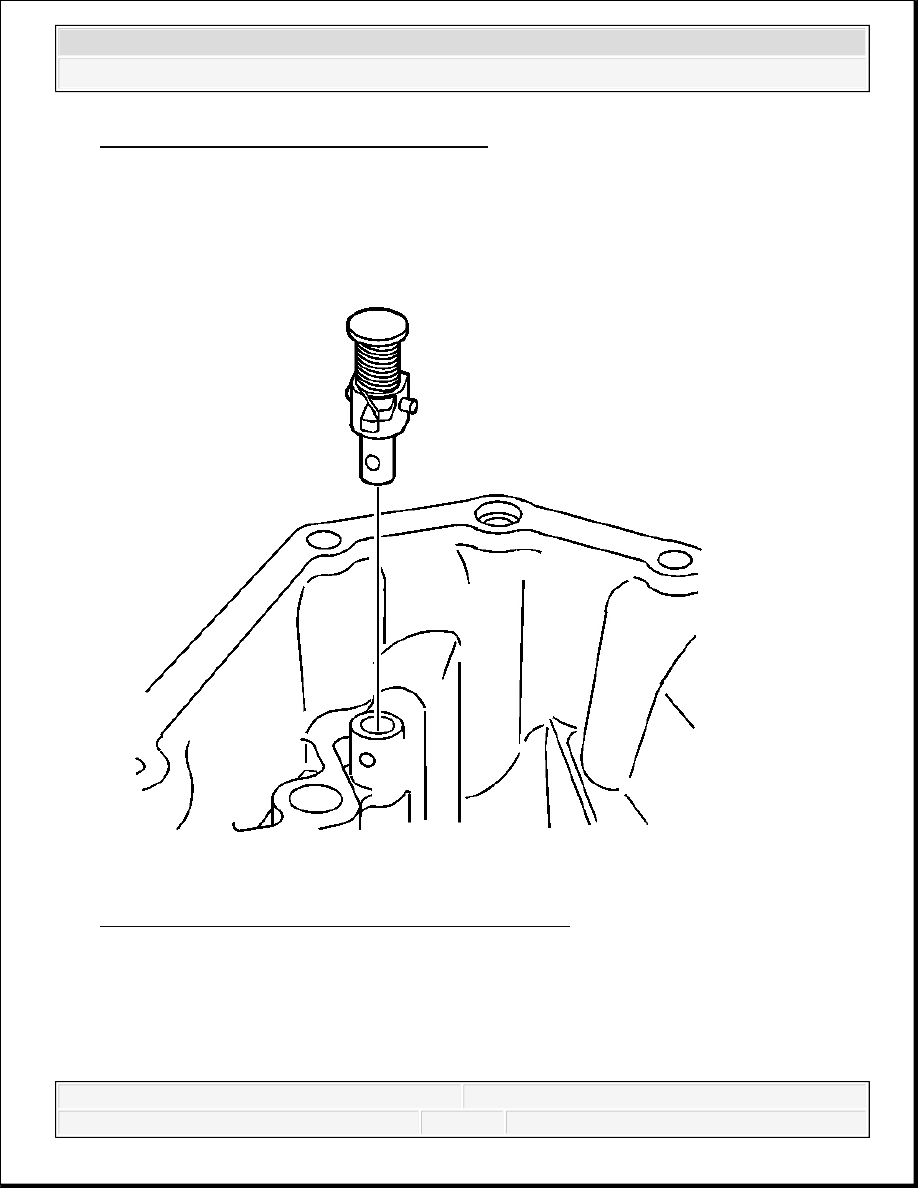

Fig. 201: Locating Reverse Control Lever Restrictor
Courtesy of GENERAL MOTORS CORP.

2. If removed, install the reverse control lever restrictor.
