Hummer H3. Manual - part 1515

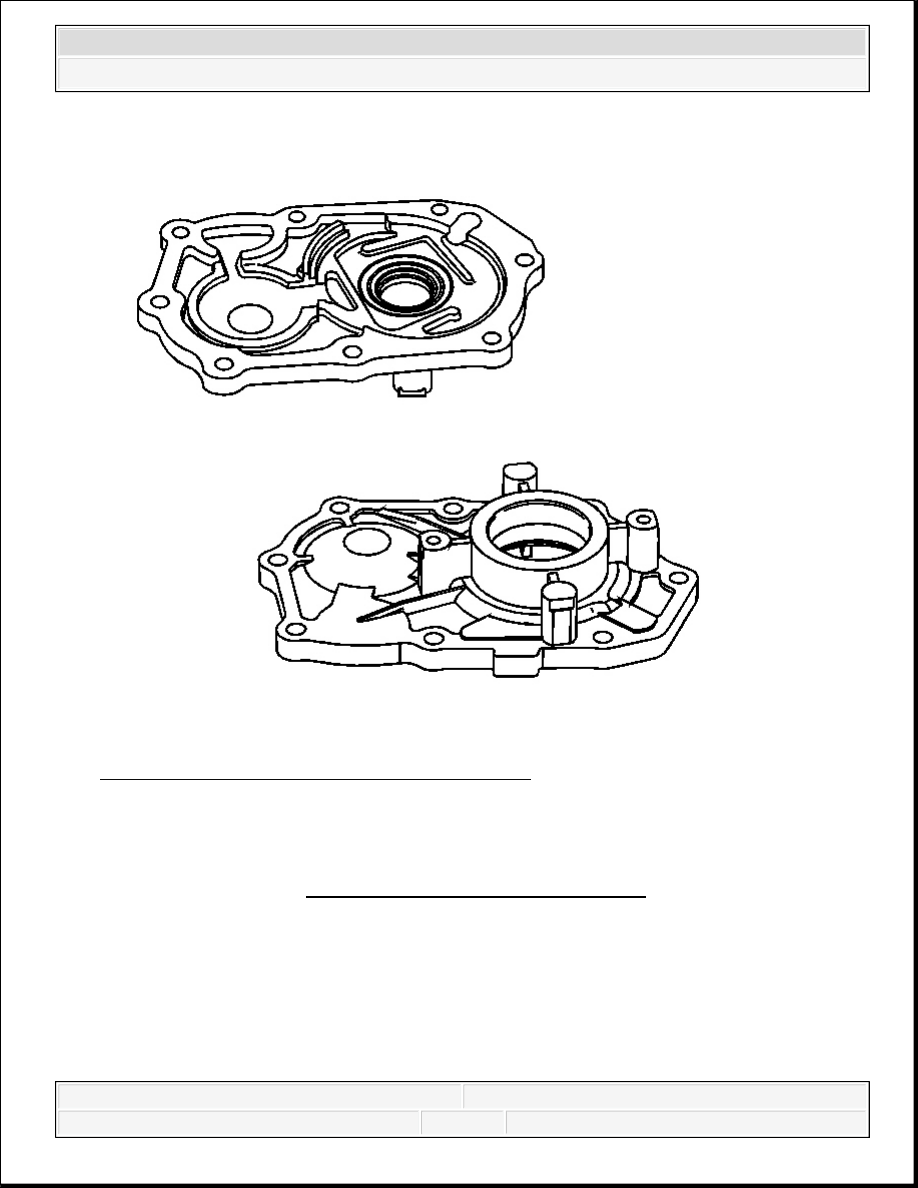

Fig. 187: View Of Input Shaft Bearing Retainer
Courtesy of GENERAL MOTORS CORP.

1. Clean the input shaft bearing retainer in a suitable cleaning solvent and air dry.

2. Remove the sealer from the retainer sealing surfaces.

3. Inspect the bearing retainer for being broken or cracked.

4. Replace the bearing retainer if any of the above conditions are found.

5. Inspect the sealing surfaces for damage.

6. Repair small scratches or nicks with a soft stone.

NOTE:

Refer to Machined Surface Damage Notice .



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



SHIFT CONTROL HOUSING CLEANING AND INSPECTION

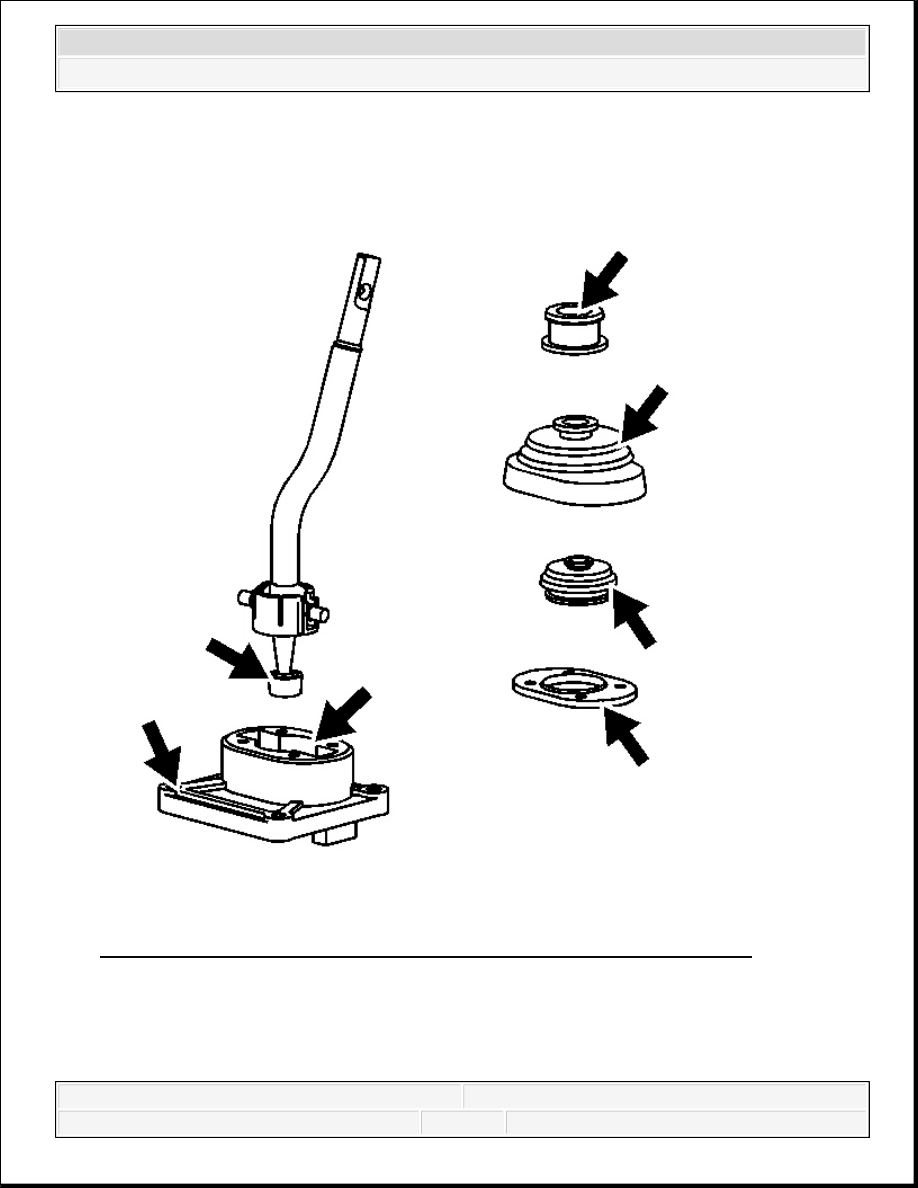

Fig. 188: View Of Inspection Areas On Shift Control Lever Components
Courtesy of GENERAL MOTORS CORP.

1. Inspect the shift boots and seals for cuts or tears.

2. Replace any faulty shift boot or seal.

3. Inspect the shift control lever for the following conditions:



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



Cracked or damaged bushing

Cracked or damaged spring seat

Worn swivel pins

Damaged threads

Bent or cracked lever

4. Replace the shift control lever assembly if any of the above conditions are found.

5. Inspect the shift control housing for the following conditions:

Worn or damaged shift control lever plungers

Missing or damaged shift control lever shaft springs

Worn spring seat surface

6. Replace the shift control housing as an assembly if any of the above conditions are found.

SYNCHRONIZERS ASSEMBLE

Reverse/5th Gear Synchronizer



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



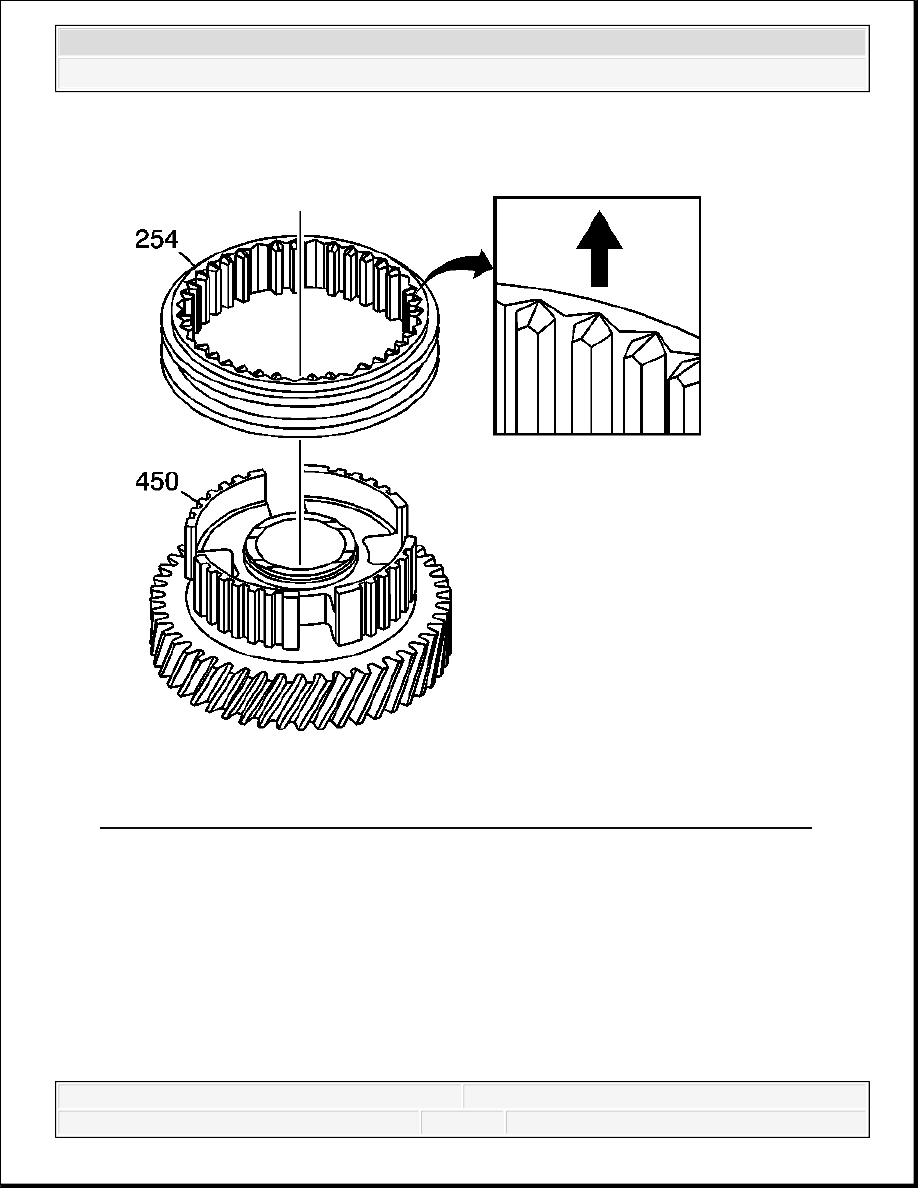

Fig. 189: Installing 5th/Reverse Synchronizer Sleeve On 5th Countershaft Gear
Courtesy of GENERAL MOTORS CORP.

1. Install the 5th/reverse synchronizer sleeve (254) onto the 5th countershaft gear with the

chamfer side of the teeth up.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3
