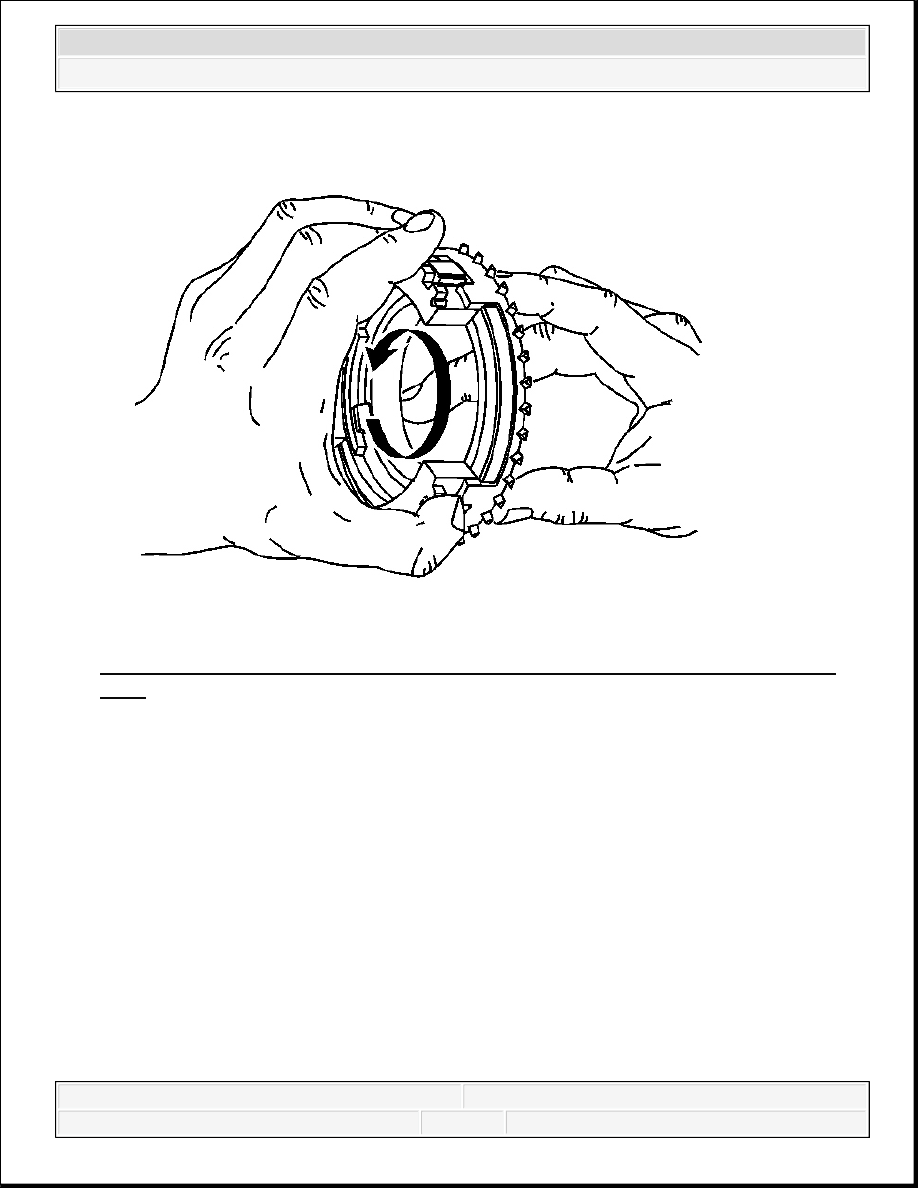

Fig. 166: Ensuring Reverse Synchronizer Inner Ring, Internal Ring & Outer Ring
Lock
Courtesy of GENERAL MOTORS CORP.

21. Install the reverse synchronizer inner ring, internal ring and outer ring to the 5th

synchronizer ring.

22. Inspect the braking effect of the blocking ring. Turn the reverse outer ring in one direction

while pushing to the 5th synchronizer ring. Ensure the ring locks.

23. If the ring does not lock, replace the synchronizer assembly.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



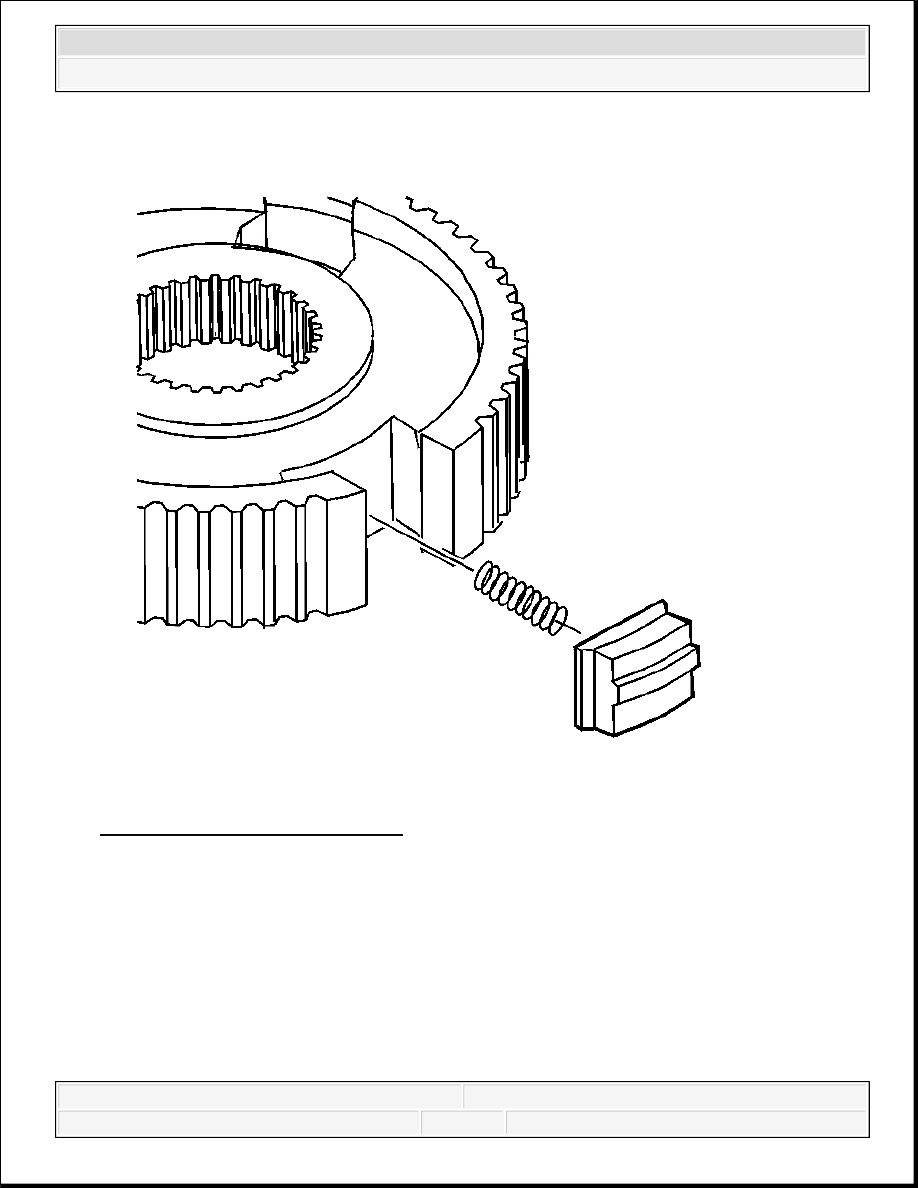

Fig. 167: View Of Pressure Pieces
Courtesy of GENERAL MOTORS CORP.

24. Inspect the pressure pieces for wear or damage.

25. Inspect the springs for distortion.

26. Replace the worn pressure pieces or faulty springs.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3

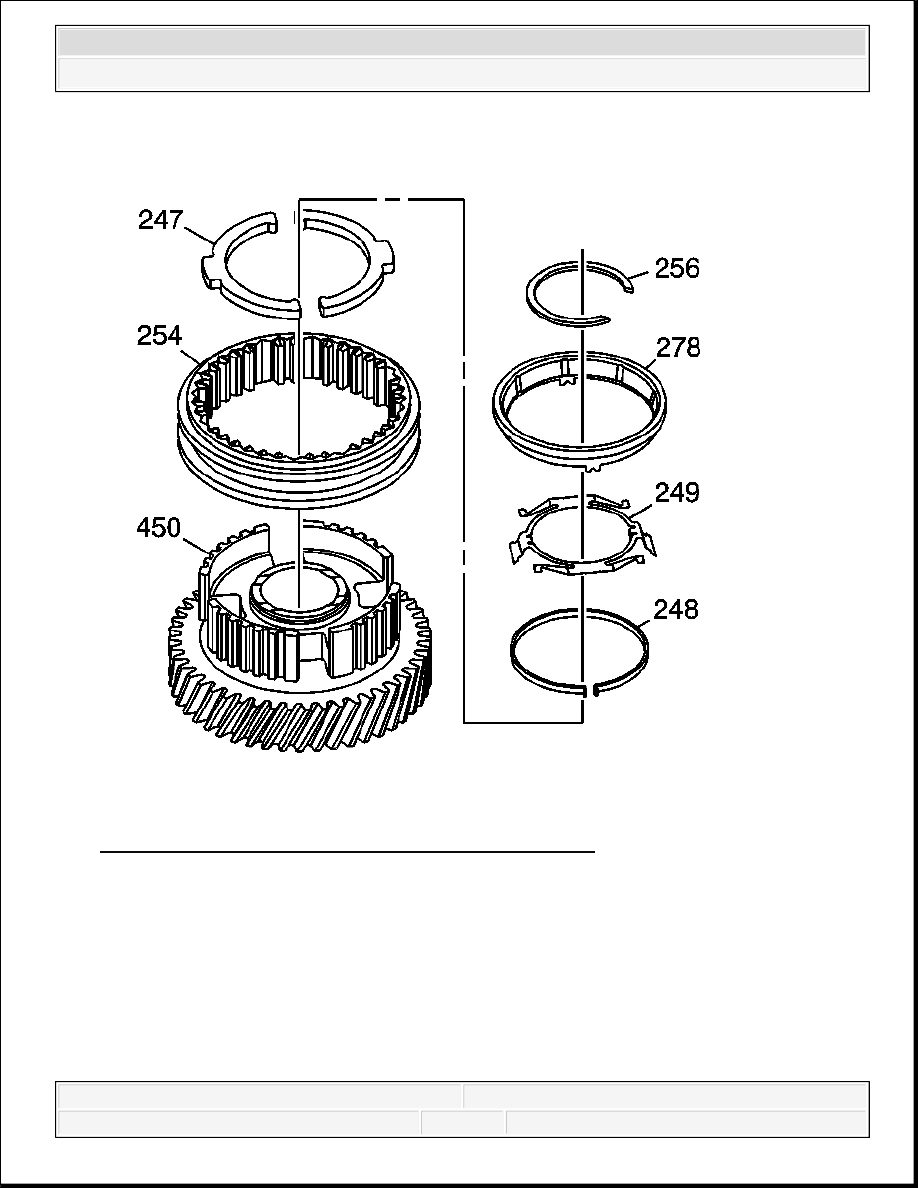

Fig. 168: View Of Synchronizer Assembly Components
Courtesy of GENERAL MOTORS CORP.

27. Inspect the springs for distortion.

28. Inspect the inserts for wear.

29. Replace any worn components.

SHIFT SHAFT AND SHIFT FORK CLEANING AND INSPECTION



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3

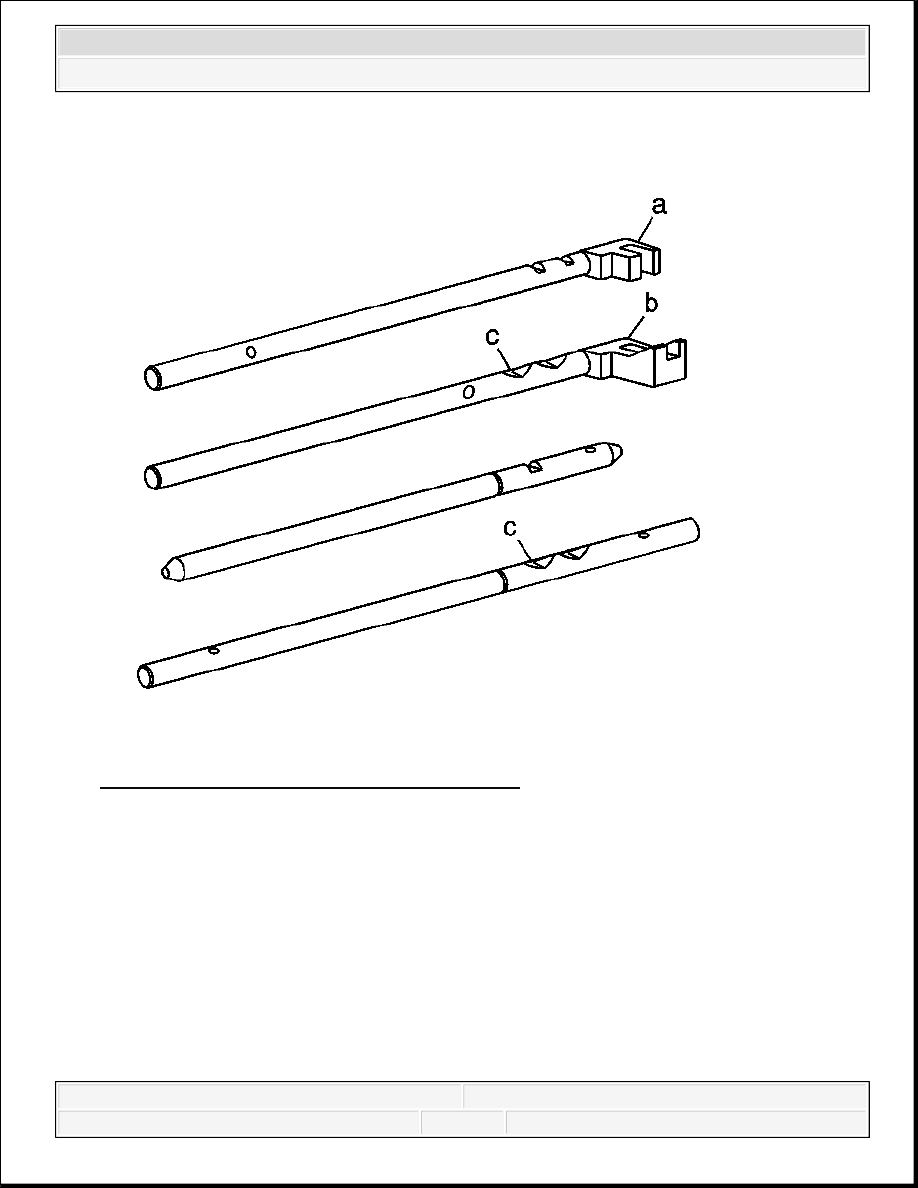

Fig. 169: View Of Shift Shaft Inspection Areas
Courtesy of GENERAL MOTORS CORP.

1. Clean all of the shift parts in a suitable cleaning solvent and air dry the parts.

2. Roll the shift shafts on a flat surface to inspect them for being bent.

3. Inspect the shift shafts for wear or scoring.

4. If light scoring is present, dress the area using a soft stone. Do not use a file.

5. Inspect the roll pin in the shift shaft gate (b) for being loose.

6. Inspect the gates (a) for damage or wear.

7. Inspect the shift shaft detents (c) for excessive rounding, chipping or distortion.

8. Replace the shift shaft if faulty.
