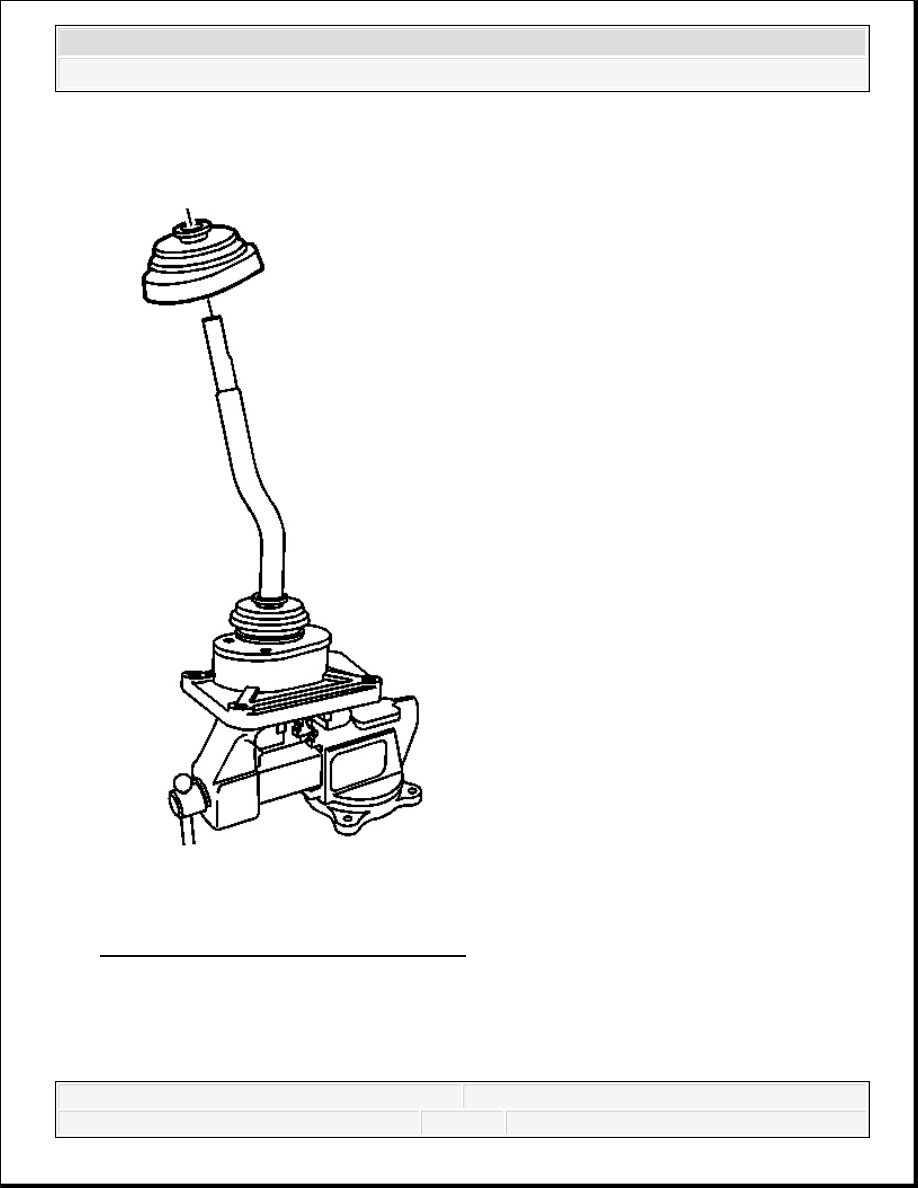

Fig. 113: Identifying Control Lever Boot
Courtesy of GENERAL MOTORS CORP.

2. Remove the control lever boot.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



Fig. 114: View Of Shift Control Lever Retainer & Retaining Bolts
Courtesy of GENERAL MOTORS CORP.

3. Remove the shift control shaft boot from the shift control lever retainer.

4. Remove the shift control lever retainer bolts.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



5. Remove the shift control lever retainer.

6. Remove the control lever housing gasket.

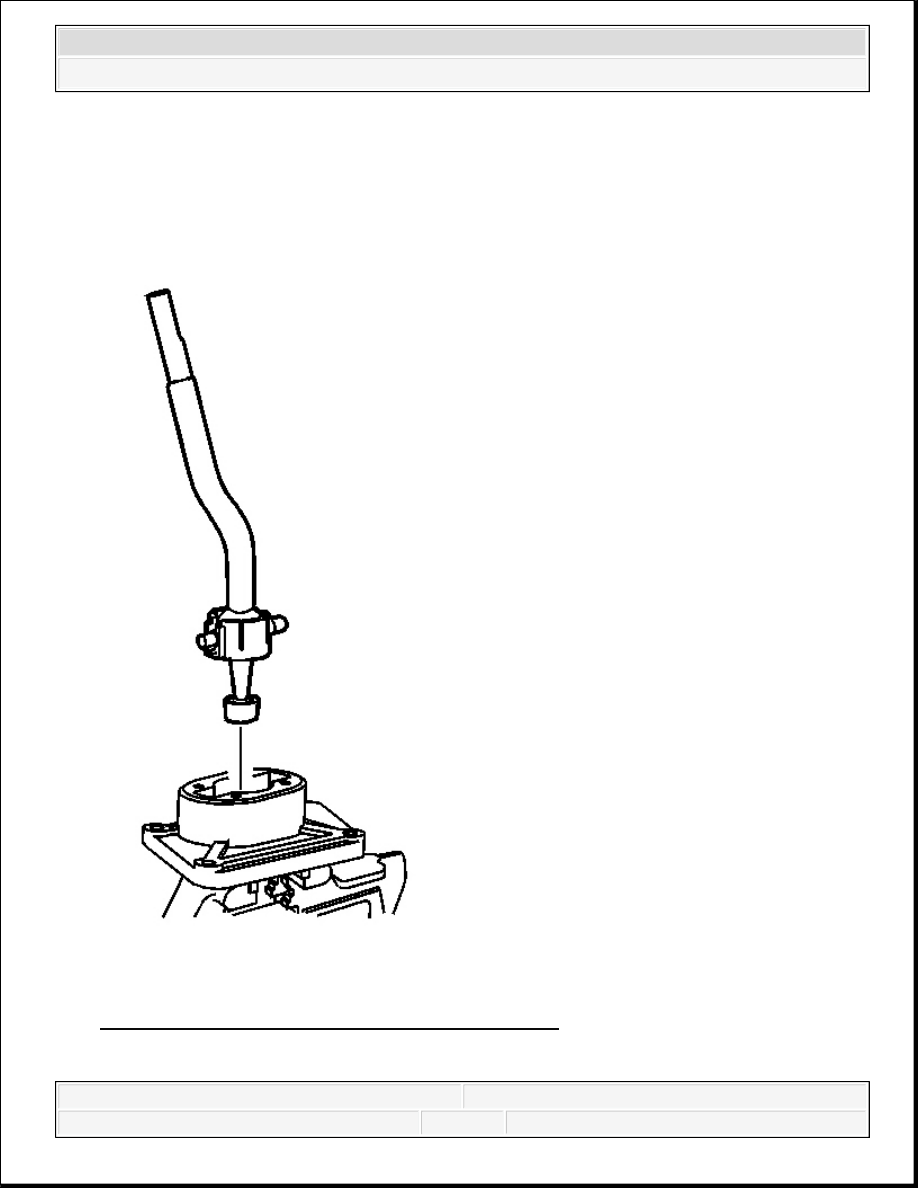

Fig. 115: Identifying Shift Control Lever Assembly
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



7. Remove the shift control lever assembly from the shift control housing.

Do not remove the shift lever seat or bushing from the lever. The shift lever seat and bushing
can only be serviced with the lever.

TRANSMISSION CASE DISASSEMBLE

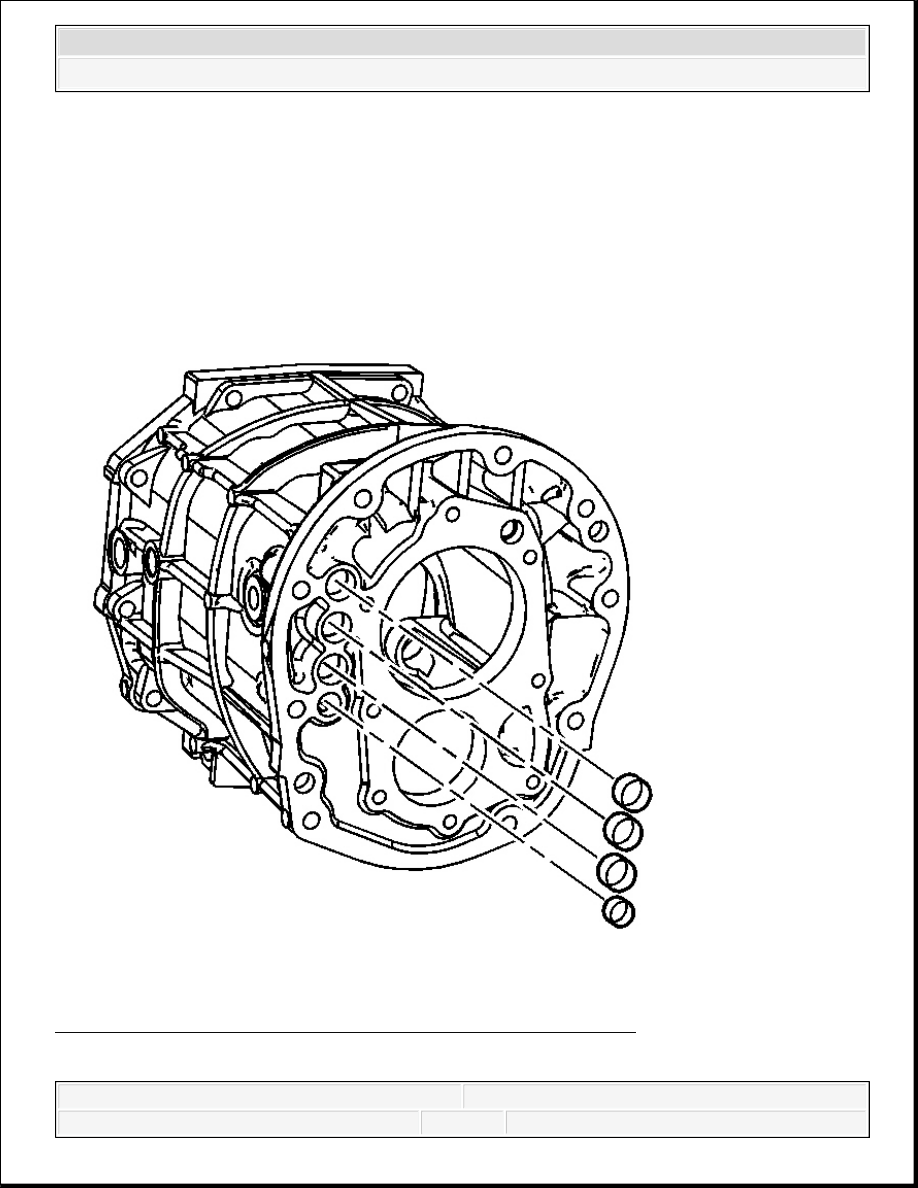

Fig. 116: Locating Shift Shaft Plugs In Transmission Front Case
Courtesy of GENERAL MOTORS CORP.
