Hummer H3. Manual - part 149

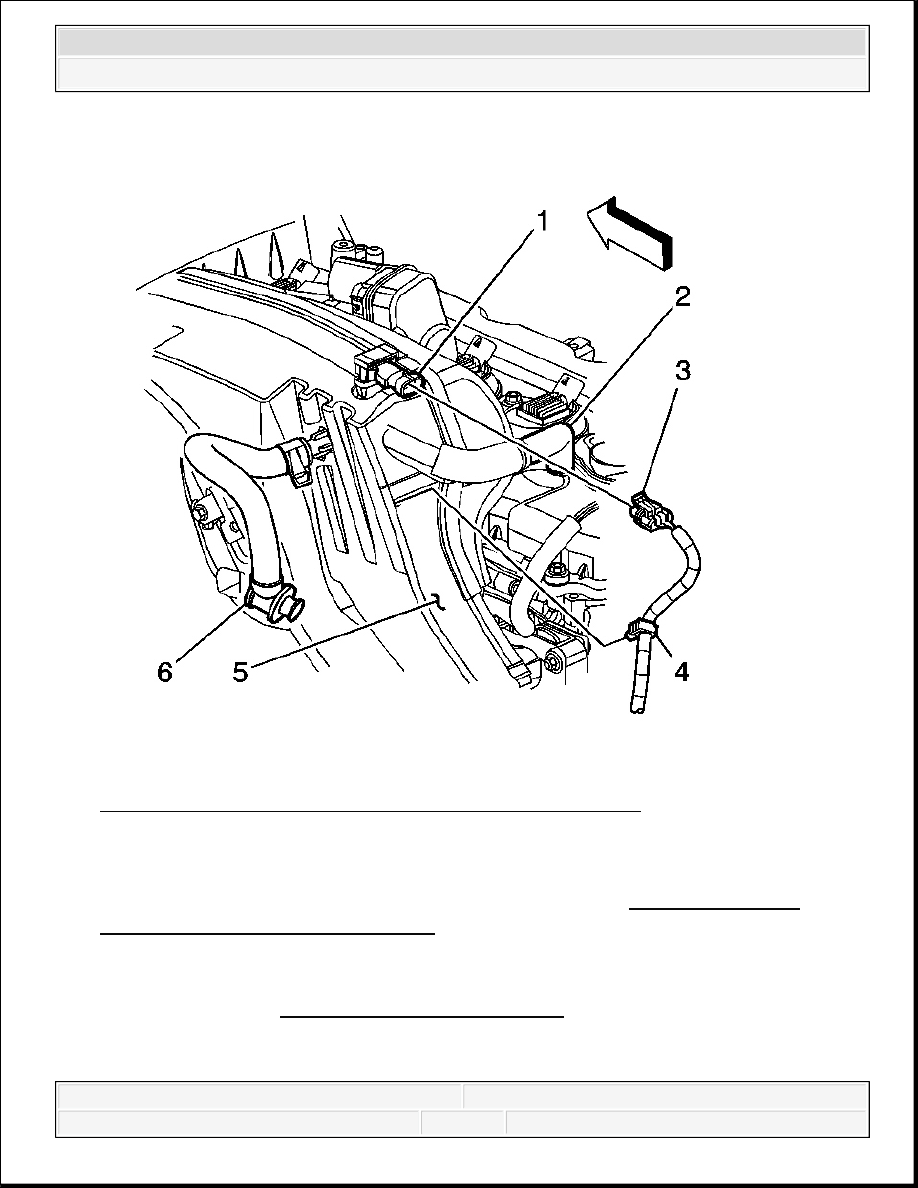

Fig. 238: Identifying Intake Manifold External Components
Courtesy of GENERAL MOTORS CORP.

35. Disconnect the brake booster hose (6) from the brake booster.

36. Remove the manifold absolute pressure (MAP) sensor. Refer to Manifold Absolute

Pressure (MAP) Sensor Replacement in Engine Controls - 3.5L (L52).

37. Disconnect the MAP sensor wiring harness retainer (4) from the intake manifold (5).

38. Raise and support the vehicle only high enough to access the wiring harnesses through the

wheelhouse. Refer to Lifting and Jacking the Vehicle .



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

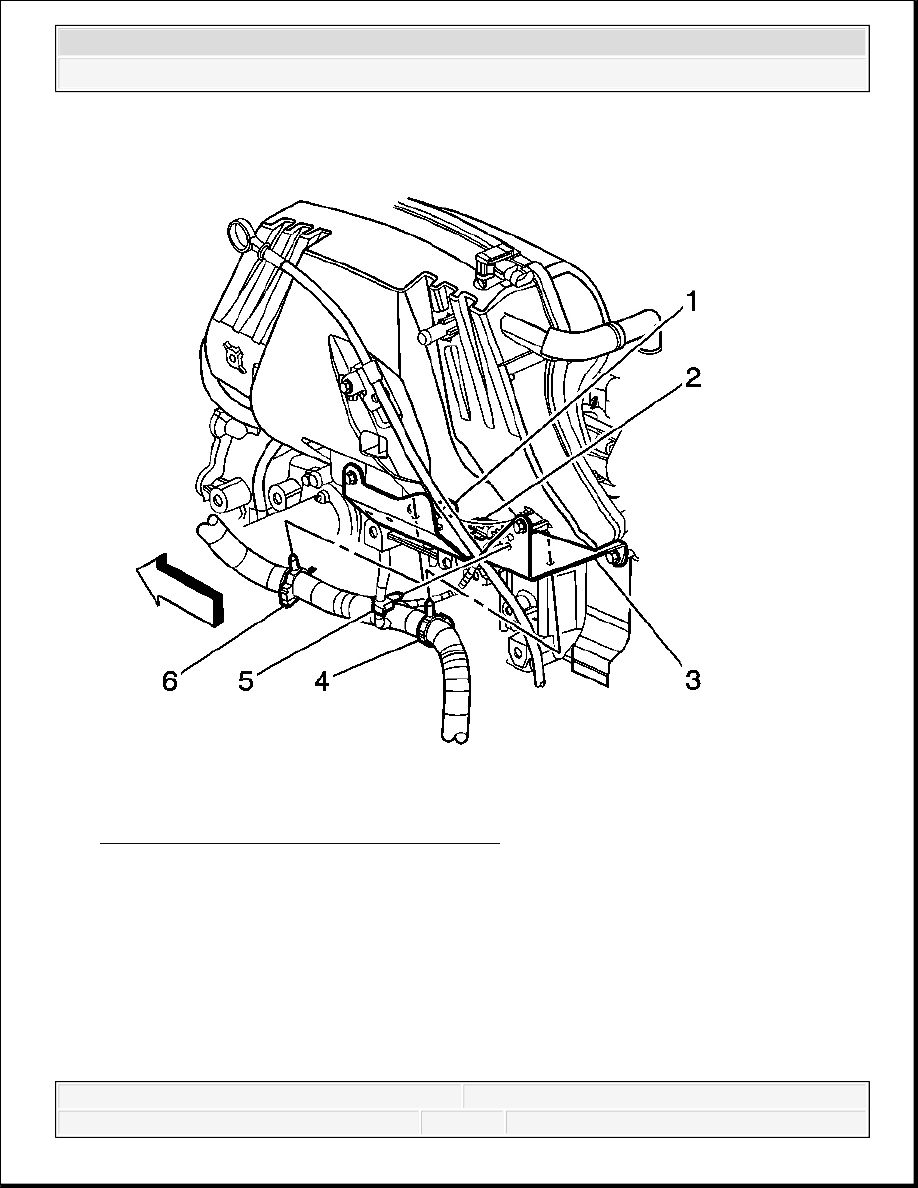

Fig. 239: View Of Wiring Harness Retainers
Courtesy of GENERAL MOTORS CORP.

39. Disconnect the following wiring harness retainers from the engine wiring harness bracket:

The battery cable

The engine (4, 6)

The MAP sensor (5)



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

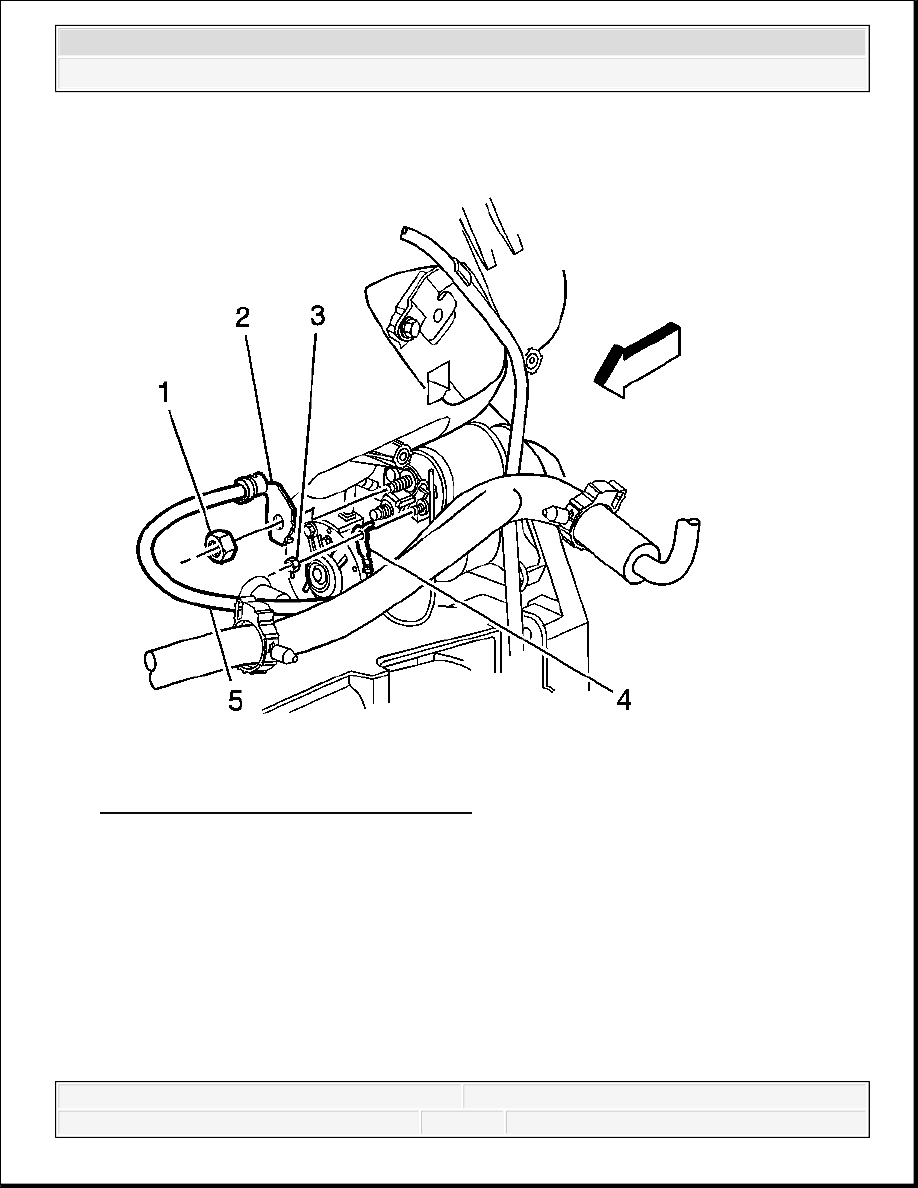

Fig. 240: Locating Positive Battery Cable
Courtesy of GENERAL MOTORS CORP.

40. Remove the starter solenoid "S" terminal nut (3) and disconnect the lead (4) from the

starter.

41. Remove the starter terminal nut (1) and disconnect the battery positive cable (2) from the

starter.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

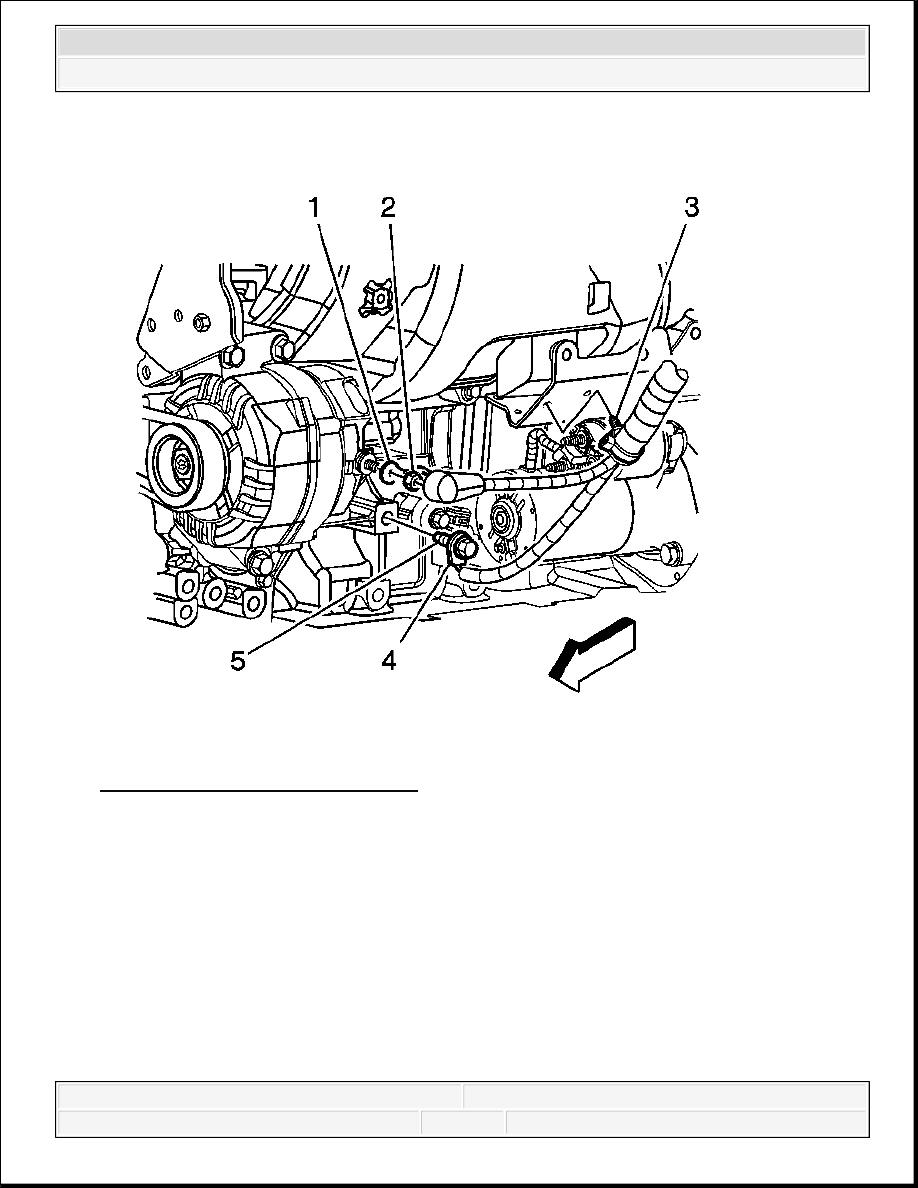

Fig. 241: Generator/Starter Wiring
Courtesy of GENERAL MOTORS CORP.

42. Remove the bolt (5) securing the battery negative cable ground terminal (4) to the engine

block.
