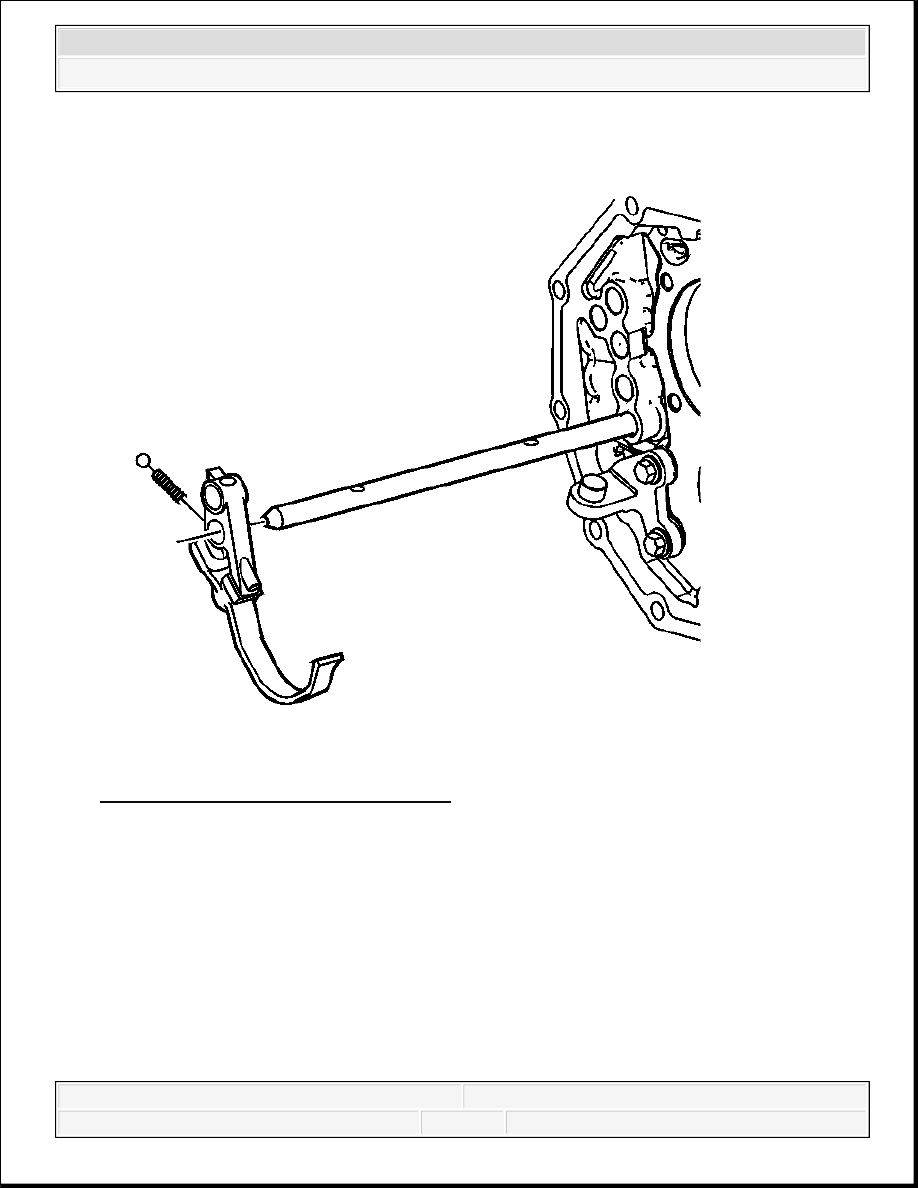

Fig. 88: Locating Detent Spring & Ball
Courtesy of GENERAL MOTORS CORP.

64. Remove the reverse shift lever, with the reverse shift fork, from the reverse shift shaft.

1. Slide the shift lever to the end of the shaft.

2. Cover the detent ball opening with your hand.

3. Let the detent ball and spring land in your hand.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



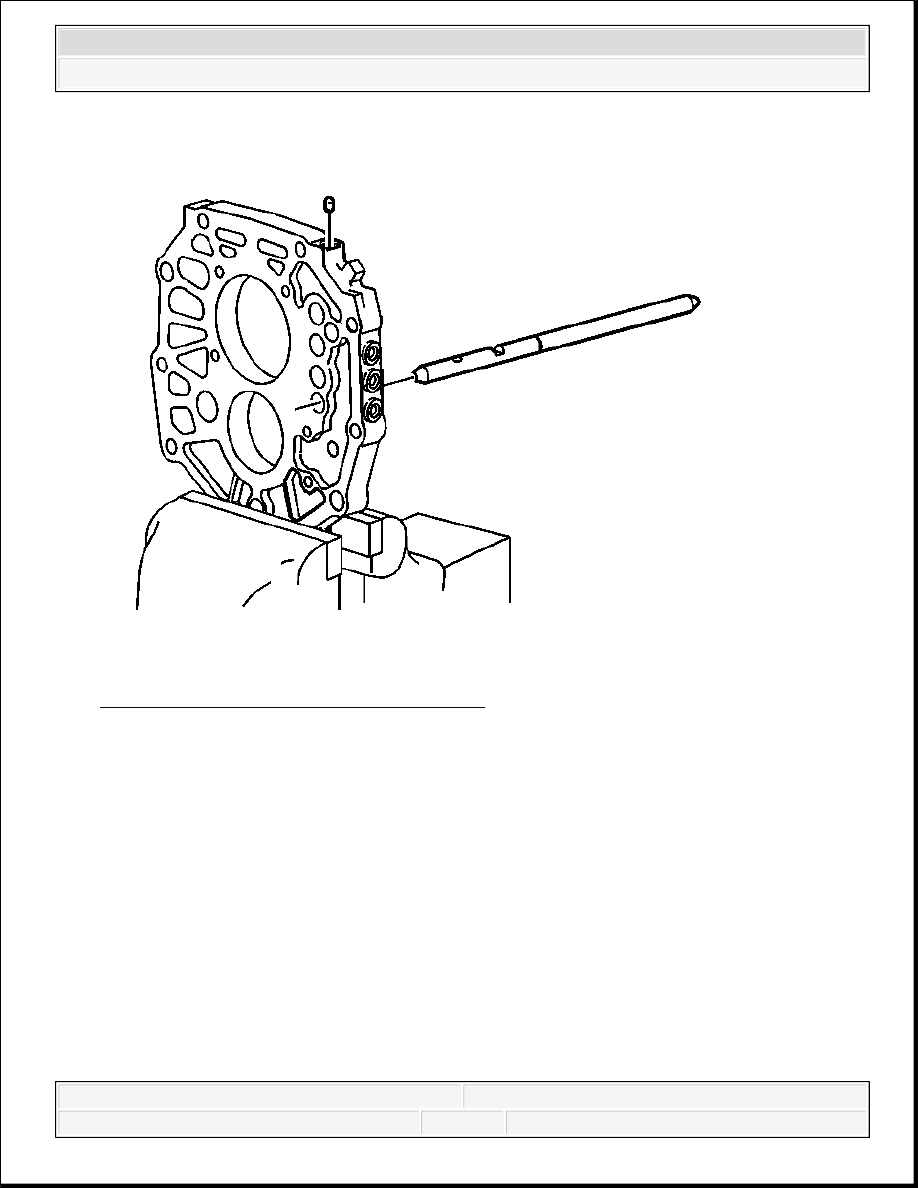

Fig. 89: Locating Reverse Gear Shift Shaft
Courtesy of GENERAL MOTORS CORP.

65. Using a magnet, remove the interlock pin from the reverse shift shaft. The shaft may require

moving back and forth to remove the interlock pin.

66. Remove the reverse shift shaft.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



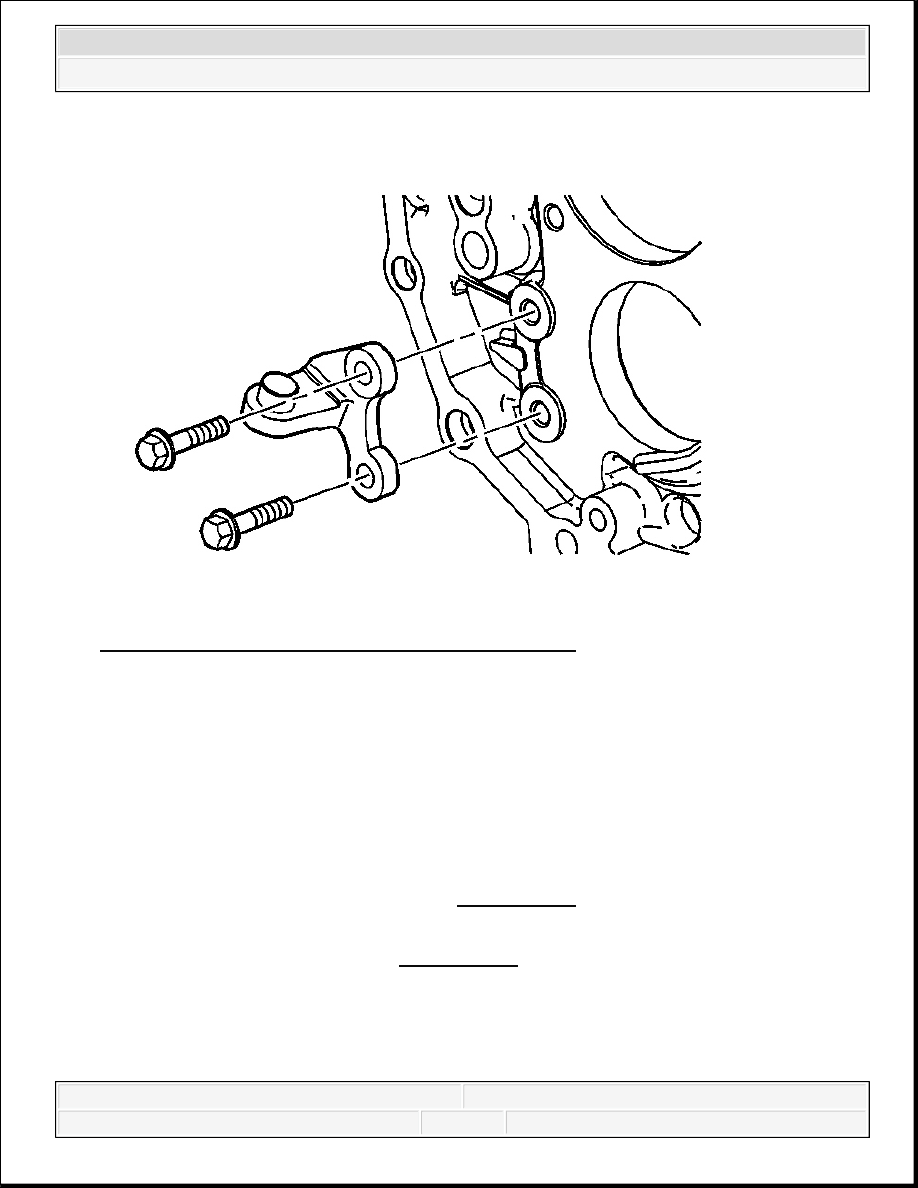

Fig. 90: View Of Reverse Shift Fork Bracket & Bolts
Courtesy of GENERAL MOTORS CORP.

67. Remove the bolts and the reverse shift fork bracket.

OUTPUT SHAFT DISASSEMBLE

Tools Required

J 8001-3 Dial Indicator

J 22912-B Split-Plate Bearing Puller

J 26900-12 Dial Indicator - 1-10 mm. See Special Tools.

J 26900-13 Magnetic Indicator Base

J 45869 Gear Protector Plates. See Special Tools.

Disassembly Procedure



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



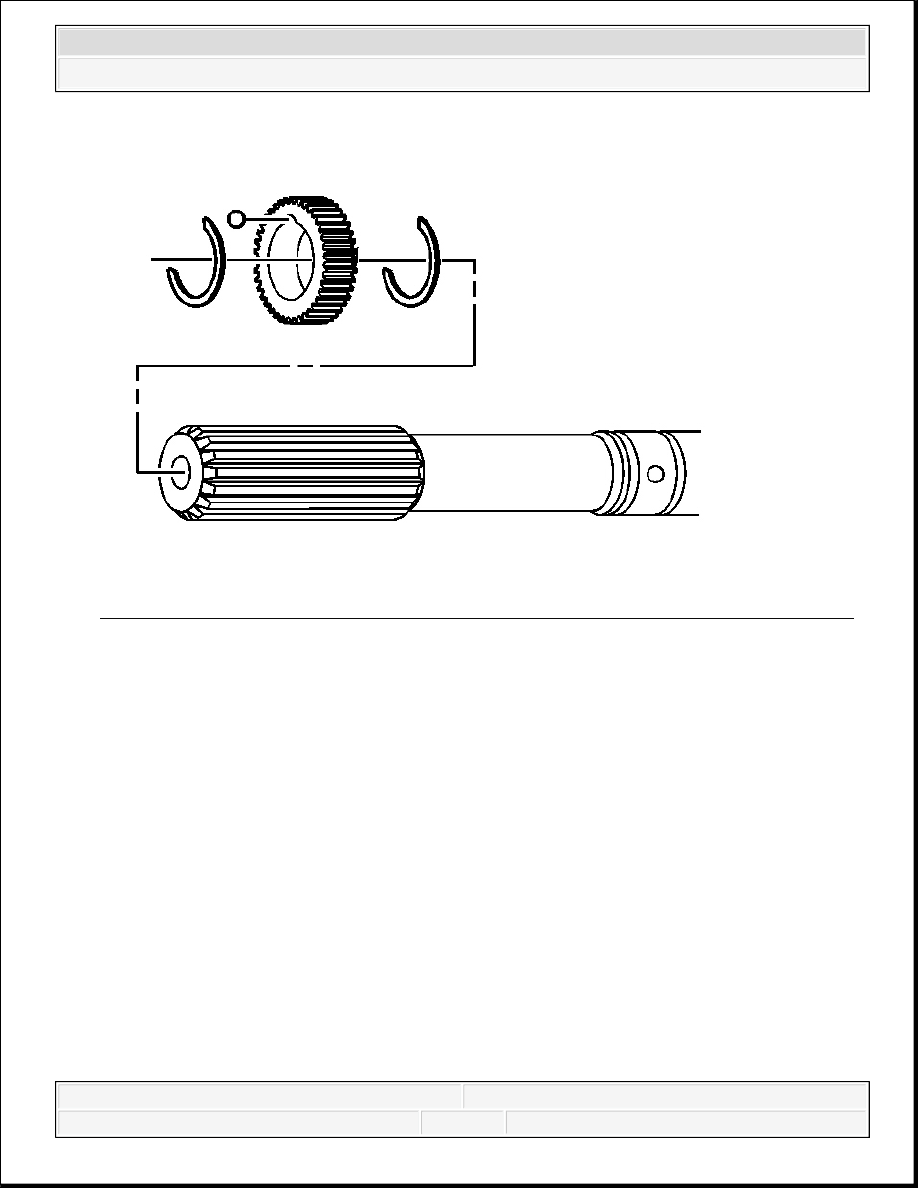

Fig. 91: View Of Speed Sensor Reluctor Wheel Front Retaining Ring, Wheel & Ball
Courtesy of GENERAL MOTORS CORP.

1. If RWD, remove the speed sensor reluctor wheel rear retaining ring.

2. Remove the speed sensor reluctor wheel.

3. Remove the speed sensor reluctor wheel locating ball.

4. Remove the speed sensor reluctor wheel front retaining ring.

IMPORTANT: The following steps apply to both the 4WD and the RWD

transmission, except where noted.
