21. Remove the outer retaining ring from the countershaft front bearing.

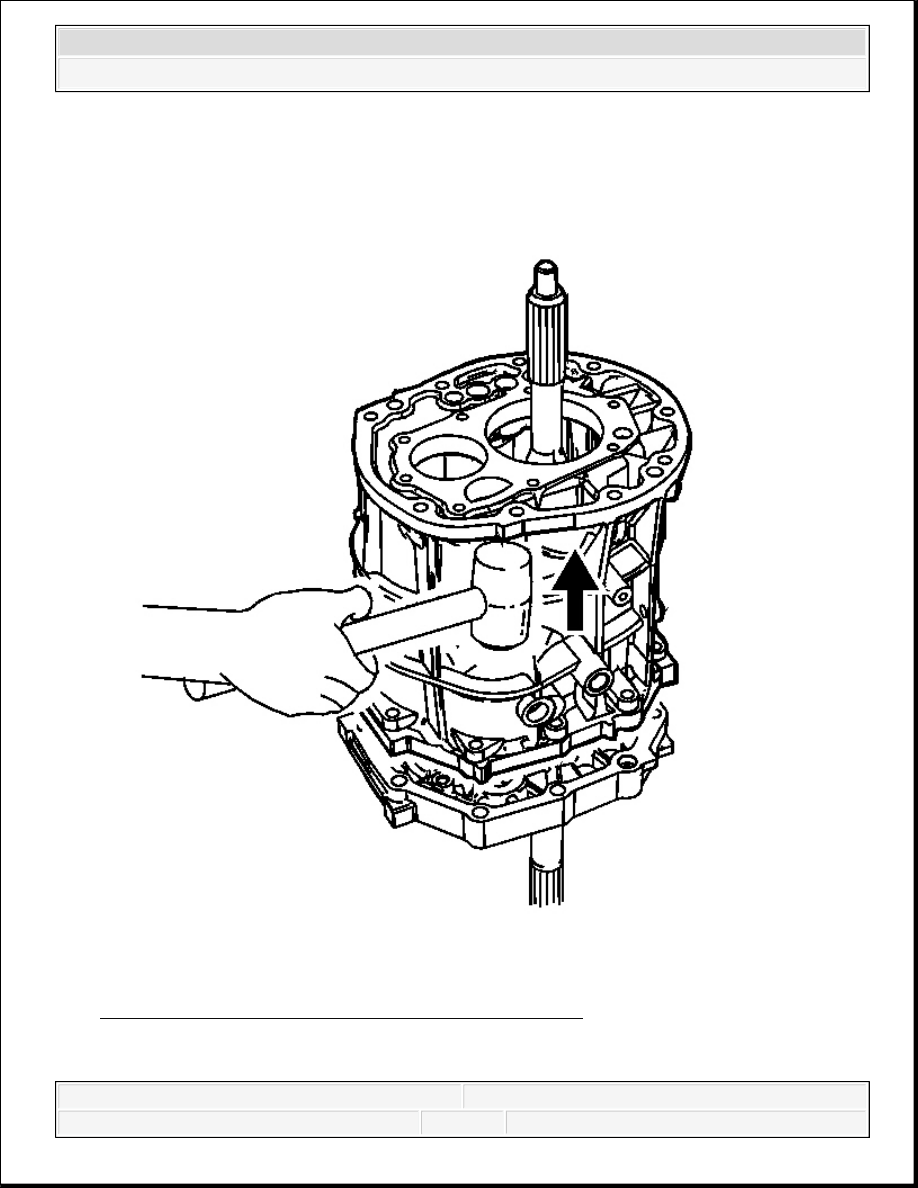

Fig. 60: Shearing Sealer On Transmission Front Case
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



22. Using a soft-face hammer on the transmission front case, shear the sealer.

23. Remove the transmission front case from the intermediate case.

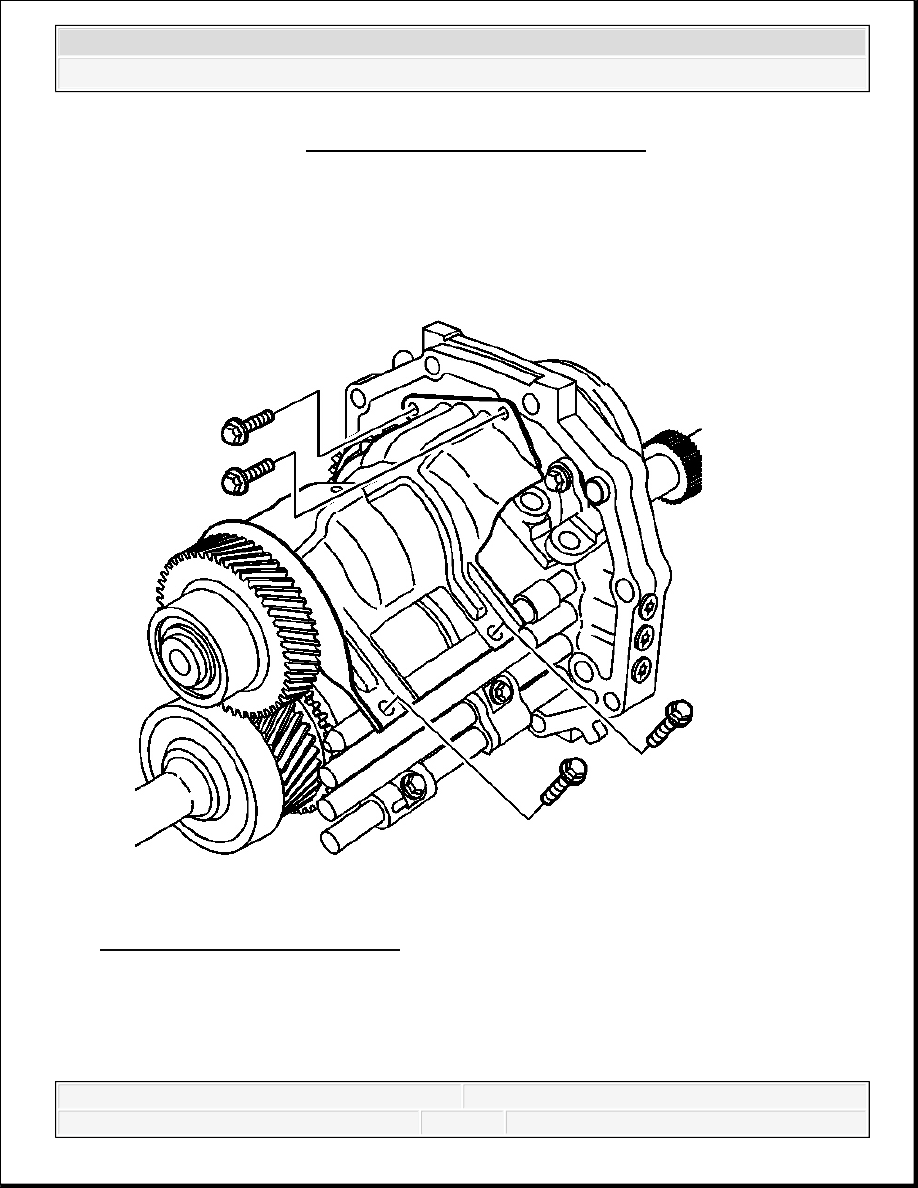

Fig. 61: Locating Oil Baffle Bolts
Courtesy of GENERAL MOTORS CORP.

24. Remove the oil baffle bolts.

25. Remove the oil baffle.

NOTE:

Refer to Machined Surface Damage Notice .



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3

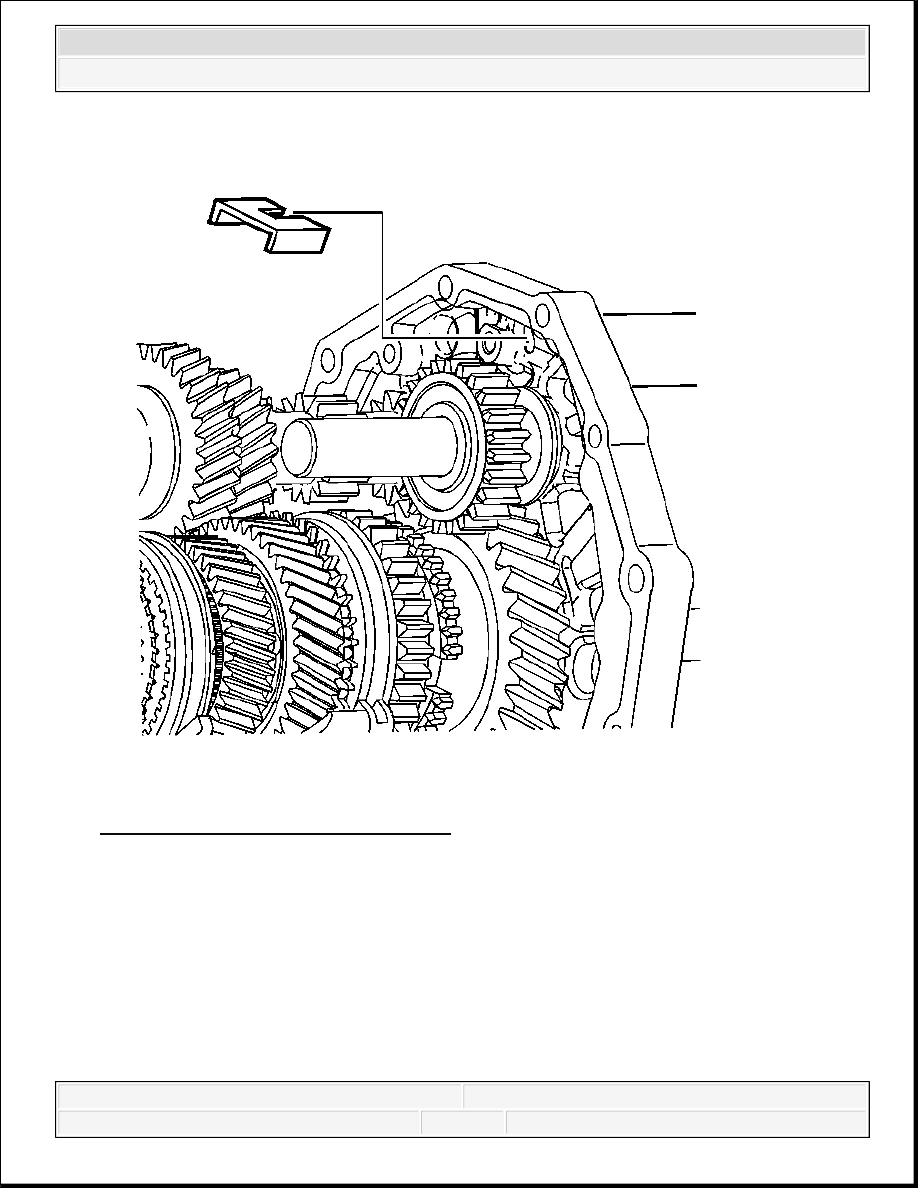

Fig. 62: View Of Transmission Magnet
Courtesy of GENERAL MOTORS CORP.

26. Remove the magnet.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3

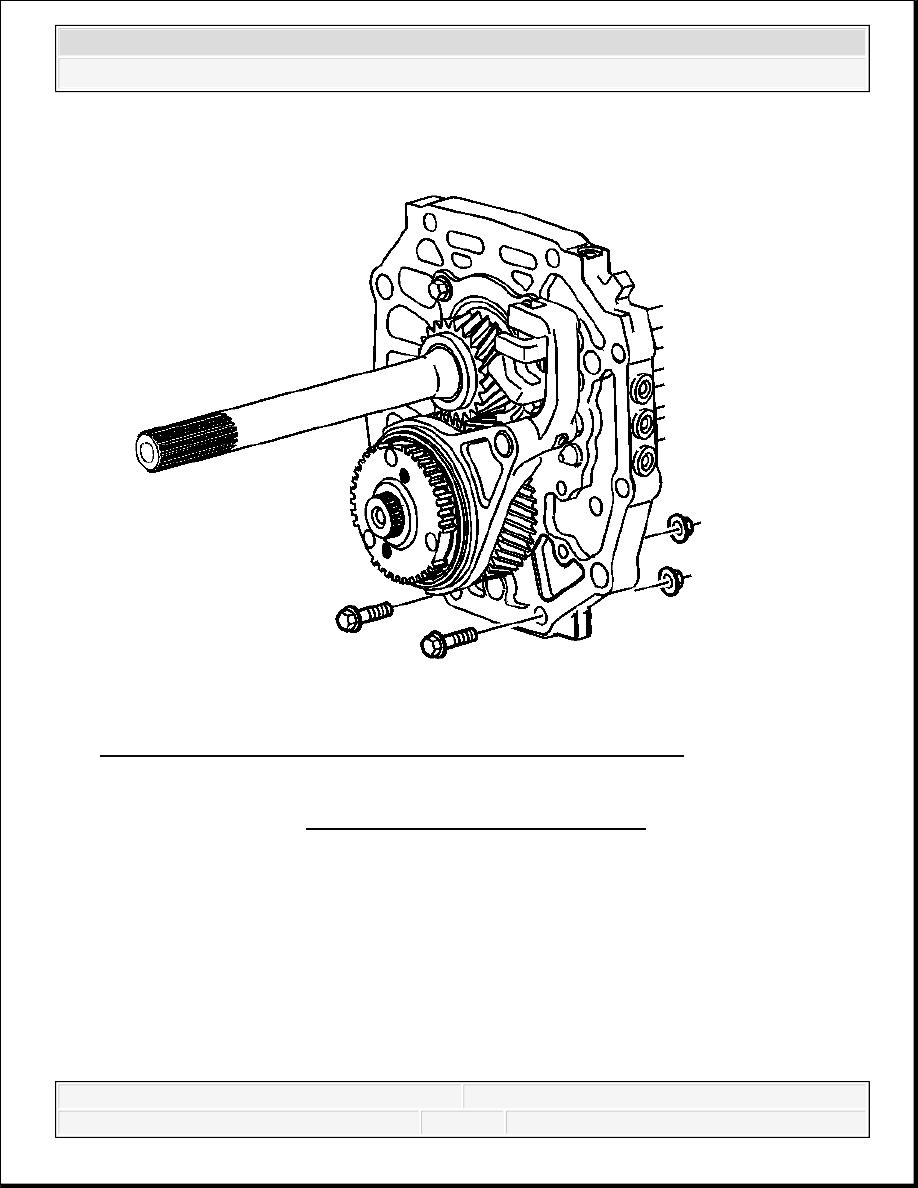

Fig. 63: Installing Intermediate Case Temporary Mounting Bolts
Courtesy of GENERAL MOTORS CORP.

27. Install 2 bolts, with nuts, in the lower holes of the intermediate case. The bolts will be used

to hold the intermediate case in a vise during disassembly and assembly.

NOTE:

Refer to Machined Surface Damage Notice .
