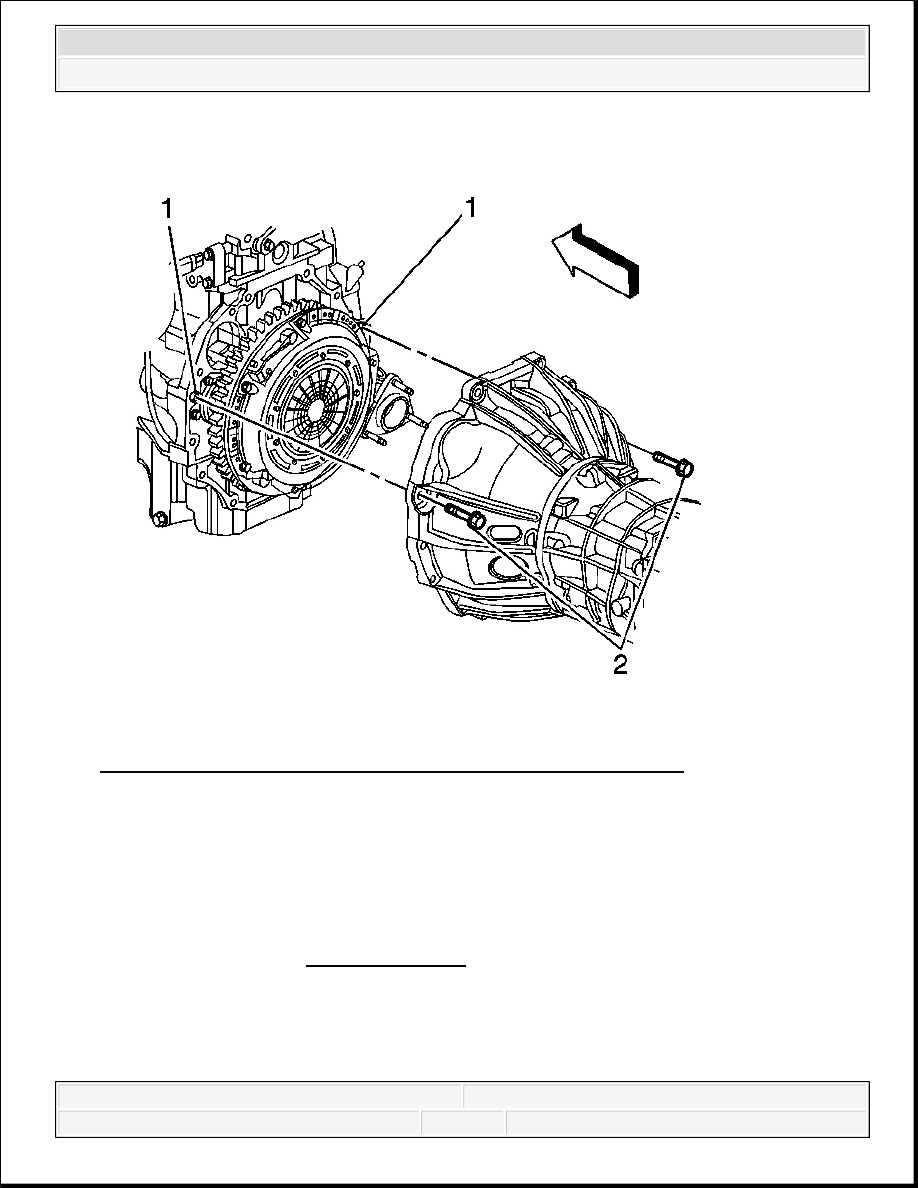

Fig. 41: View Of Transmission Mounting Bolts & Engine Dowels
Courtesy of GENERAL MOTORS CORP.

2. Align the transmission with the engine dowels (1).

3. Install the 2 transmission mounting bolts (2).

Tighten: Tighten the transmission mounting bolts to 50 N.m (37 lb ft).

IMPORTANT: Do not allow the transmission to hang from the clutch

assembly.

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



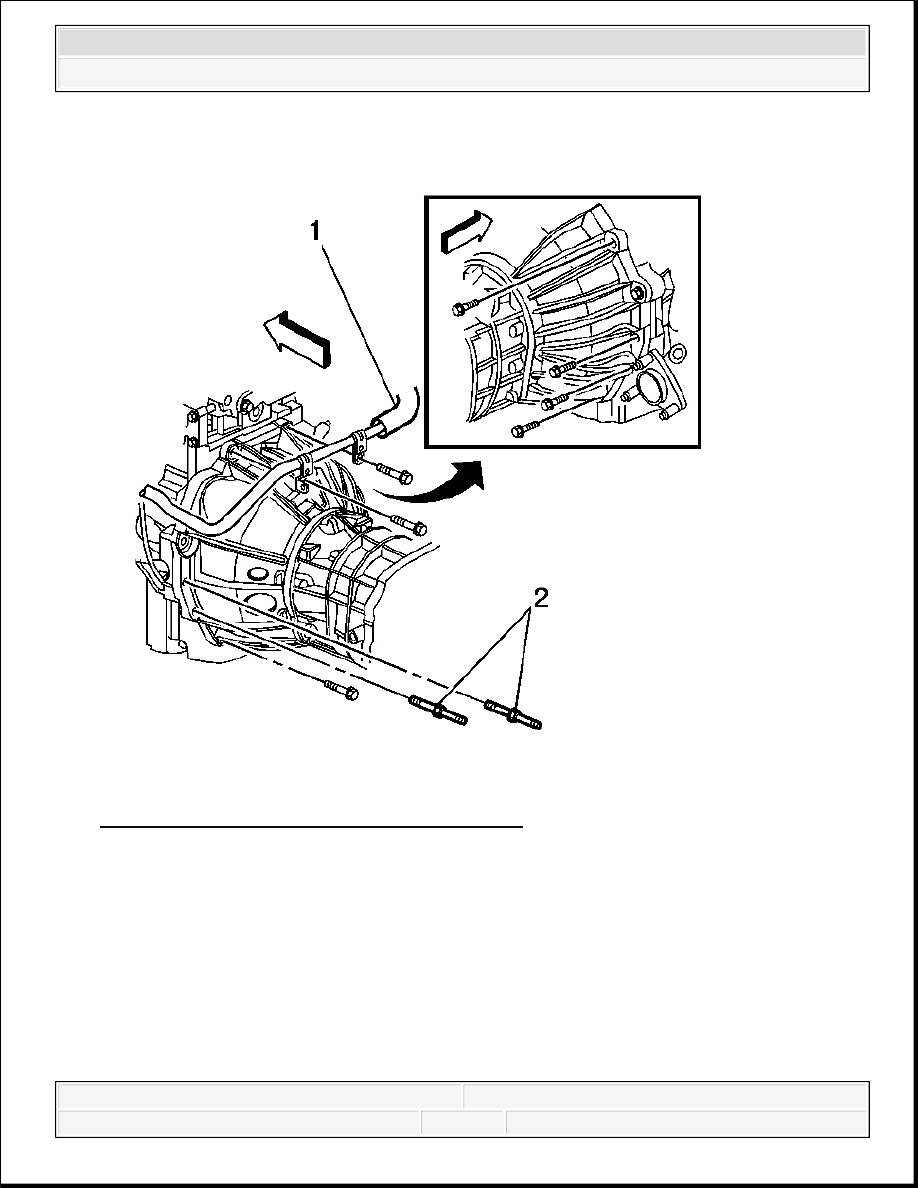

Fig. 42: View Of Transmission Mounting Bolts
Courtesy of GENERAL MOTORS CORP.

4. Install the remaining transmission mounting bolts.

Tighten: Tighten the transmission mounting bolts to 50 N.m (37 lb ft).

IMPORTANT:

Ensure the studded mounting bolts (2) are located in the
correct position.

The heater pipe (1) must be secured with the 2 upper
mounting bolts.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



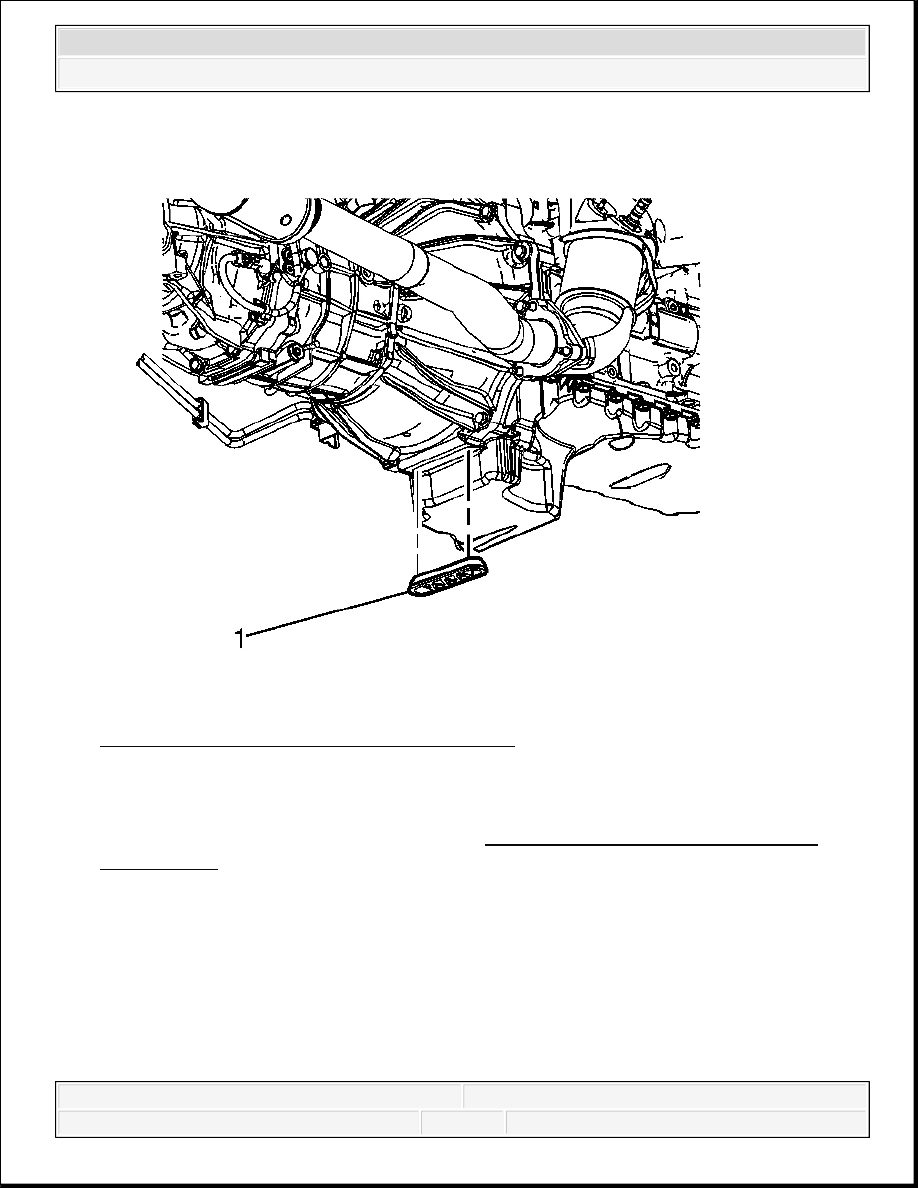

Fig. 43: Removing/Installing Service Slot Plug
Courtesy of GENERAL MOTORS CORP.

5. Install the service slot plug (1).

6. Install the transmission crossmember. Refer to Transmission Support Crossmember

Replacement .

7. Remove the transmission jack from under the vehicle.



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



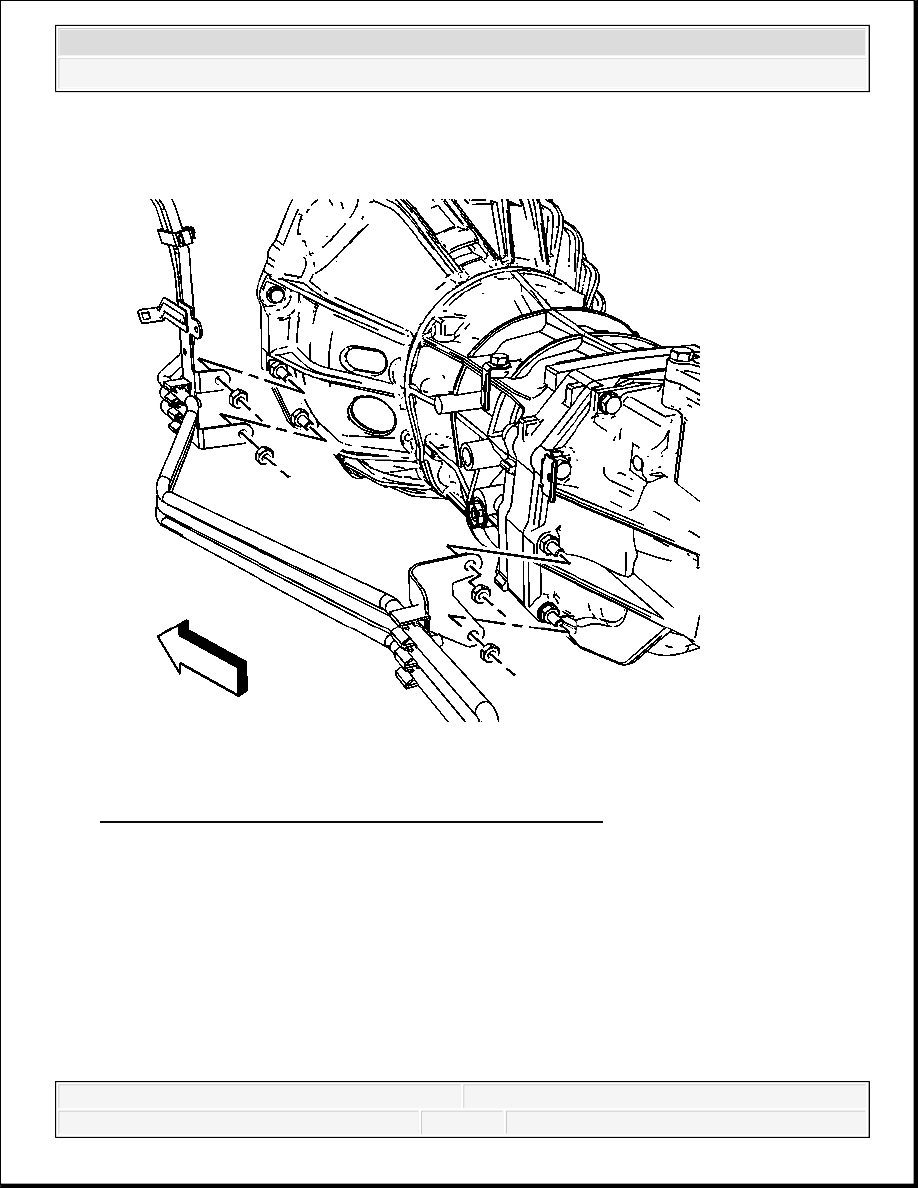

Fig. 44: View Of Fuel Hose/Pipe Bracket & Nuts (MA5)
Courtesy of GENERAL MOTORS CORP.

8. Install the nuts securing the fuel hose/pipe brackets to the transmission.

Tighten: Tighten the fuel hose/pipe brackets nuts to 20 N.m (15 lb ft).
