VISUAL IDENTIFICATION

DISASSEMBLED VIEWS

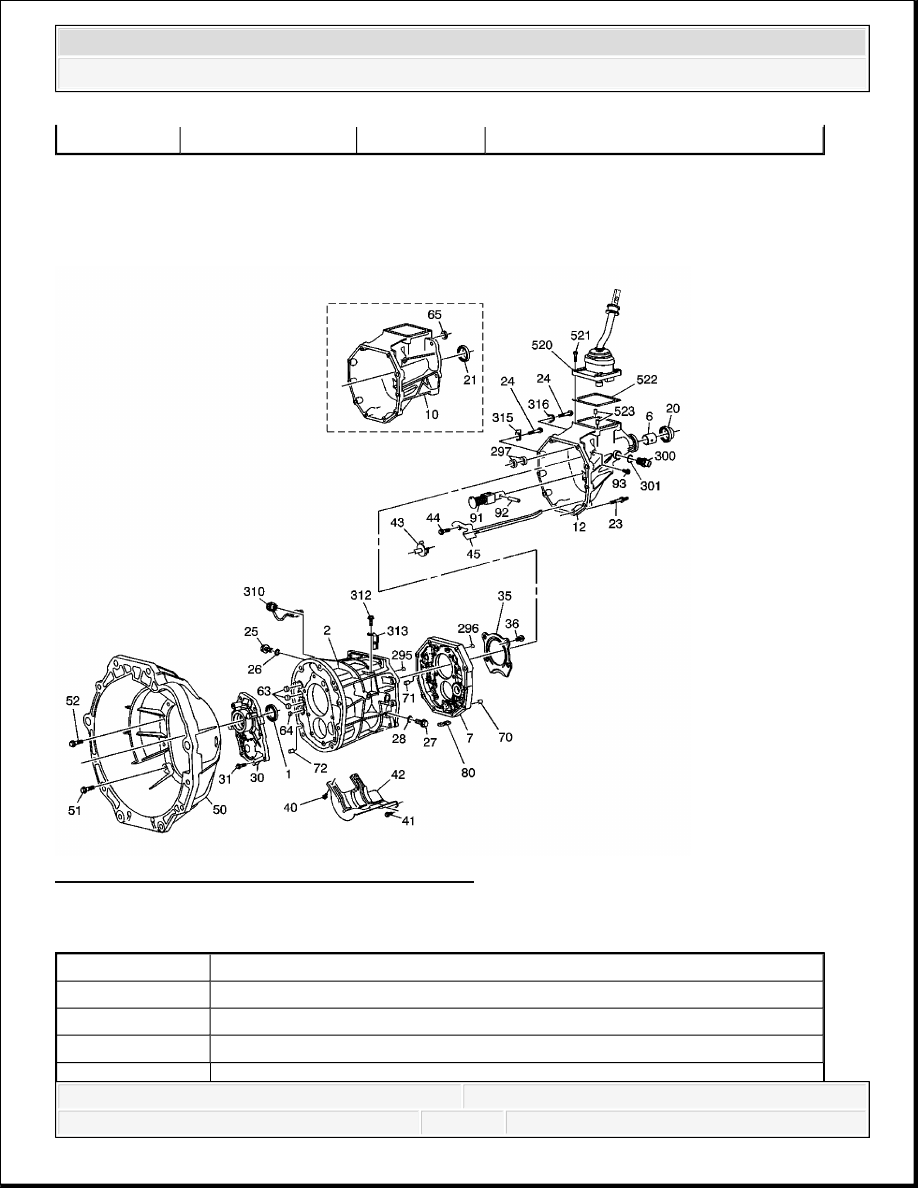

Fig. 4: Transmission Cases Disassembled View
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 4

2

YE

400

VSS High Signal

Callout

Component Name

1

Input Shaft Seal

2

Transmission Front Case

6

Rear Bushing



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



7

Transmission Intermediate Case

10

4WD Extension Housing

12

RWD Extension Housing

20

RWD Output Shaft Seal

21

4WD Output Shaft Seal

23

Extension Housing Stud

24

Extension Housing Bolt

24

Extension Housing Bolt

25

Oil Drain Plug

26

Oil Drain Plug Gasket

27

Oil Fill Plug

28

Oil Fill Plug Gasket

30

Front Bearing Retainer

31

Front Bearing Retainer Bolt

35

Rear Bearing Retainer

36

Rear Bearing Retainer Bolt

40

Oil Baffle Bolt to Shift Shaft

41

Oil Baffle Bolt to Intermediate Case

42

Oil Baffle

43

Oil Receiver

44

Oil Trough Bolt, RWD Only

45

Oil Trough, RWD Only

50

Clutch Housing

51

Clutch Housing Bolt

52

Clutch Housing Bolt with Sealer

63

Shift Shaft Bushing Large Plug

64

Shift Shaft Bushing Small Plug

65

Shift Rail Plug

70

Intermediate Case Rear Location Pin

71

Intermediate Case Front Location Pin

72

Case Location Pin

80

Chip Collector Magnet

91

Reverse Control Lever Restrictor

92

Reverse Control Lever Restrictor Pin

93

Reverse Control Lever Restrictor Pin Plug

295



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



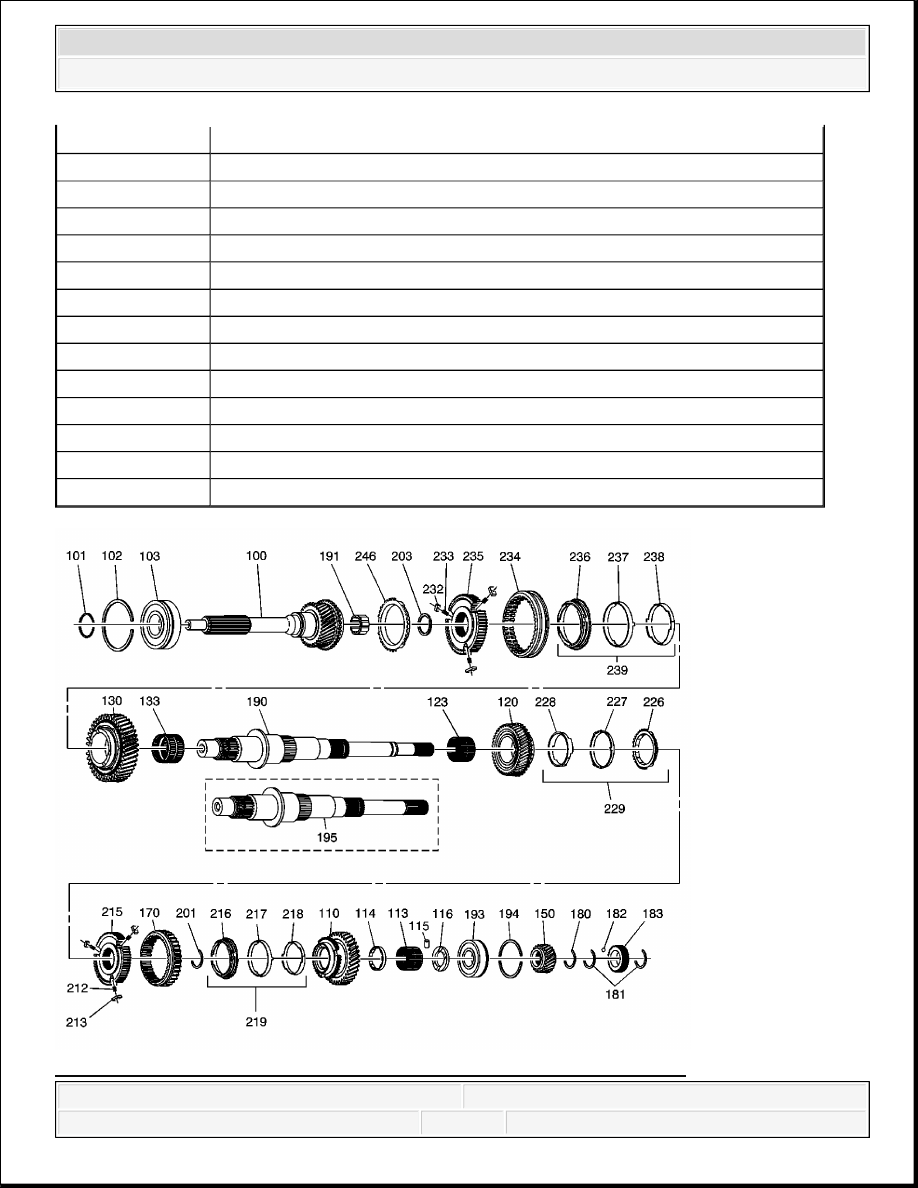

Fig. 5: Input Shaft and Output Shaft Components Disassembled View

Front Case Shift Shaft Bushing

296

Intermediate Case Shift Shaft Bushing

297

Extension Housing Shift Shaft Bushing

300

Vehicle Speed Sensor (VSS), RWD Only

301

VSS O-Ring Seal, RWD Only

310

Backup Lamp Switch

312

Bracket Bolt

313

Wiring Harness Bracket

315

Extension Lower Bracket

316

Extension Upper Bracket

520

Shift Control Lever Assembly

521

Control Lever Housing Bolt

522

Shift Control Housing Gasket

523

Shift Control Housing Location Pin



2007 Hummer H3

2007 TRANSMISSION Manual Transmission - Aisin AR5 - H3



Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 5

Callout

Component Name

100

Input Shaft

101

Input Shaft Bearing Retaining Ring

102

Input Shaft Bearing Outer Retaining Ring

103

Input Shaft Bearing

110

1st Gear

113

1st Gear Bearing

114

1st Gear Bearing Spacer

115

1st Gear Thrust Washer Lock Pin

116

1st Gear Thrust Washer

120

2nd Gear

123

2nd Gear Bearing

130

3rd Gear

133

3rd Gear Bearing

150

5th Gear

170

Reverse Gear

180

5th Gear Retaining Ring

181

Speed Sensor Reluctor Wheel Retaining Ring, RWD Only

182

Speed Sensor Reluctor Wheel Locating Ball, RWD Only

183

Speed Sensor Reluctor Wheel, RWD Only

190

RWD Output Shaft

191

Output Shaft Front Support Bearing

193

Output Shaft Rear Bearing

194

Output Shaft Rear Bearing Outer Retaining Ring

195

4WD Output Shaft

201

1st/2nd Gear Synchronizer Hub Retaining Ring

203

3rd/4th Gear Synchronizer Hub Retaining Ring

212

1st/2nd Gear Synchronizer Spring

213

1st/2nd Gear Synchronizer Insert

215

1st/2nd Gear Synchronizer Hub

216

1st Gear Outer Blocking Ring

217

1st Gear Internal Blocking Ring
