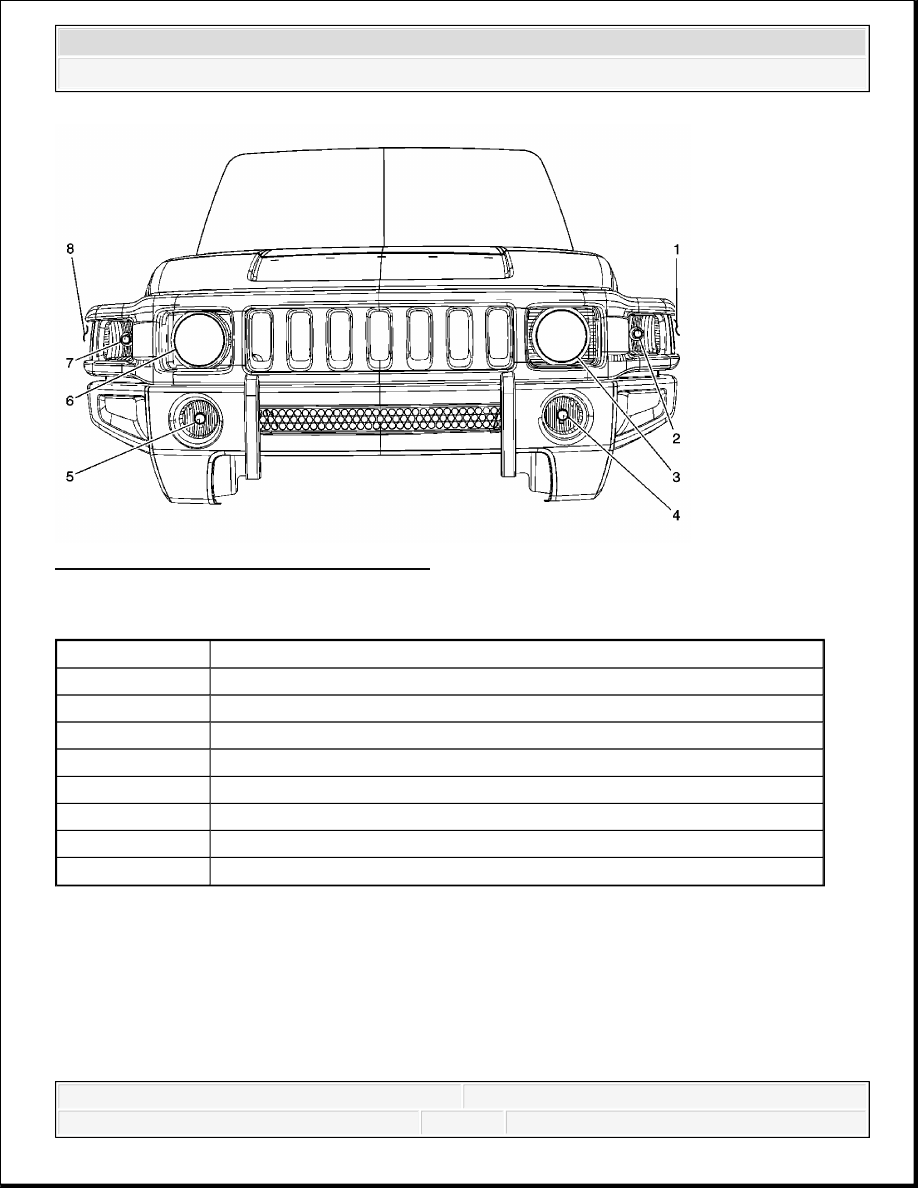

Fig. 23: Identifying Front Exterior Lights
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 23

Callout

Component Name

1

Marker Lamp - LF

2

Park/Turn Signal Lamp - LF

3

Headlamp - Left

4

Fog Lamp - Left

5

Fog Lamp - Right

6

Headlamp - Right

7

Park/Turn Signal Lamp - RF

8

Marker Lamp - RF



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



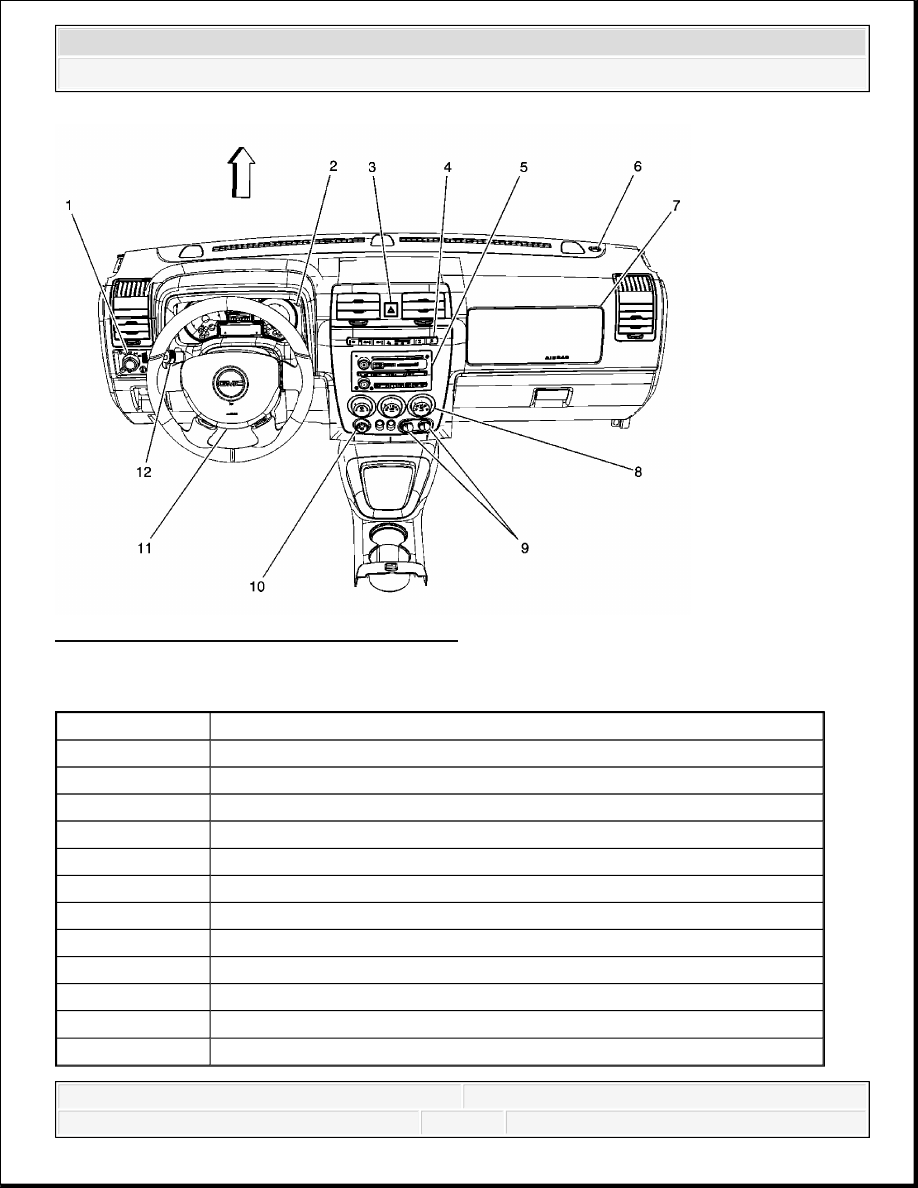

Fig. 24: Identifying I/P Harness Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 24

Callout

Component Name

1

Headlamp Switch

2

Instrument Panel Cluster (IPC)

3

Hazard Switch

4

Accessory Switch

5

Radio

6

Ambient Light Sensor

7

Inflatable Restraint I/P Module

8

HVAC Control Module

9

Auxiliary Power Outlets - Front

10

Rear Window Wiper/Washer Switch

11

Inflatable Restraint Steering Wheel Module

12

Turn Signal/Multifunction Switch



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



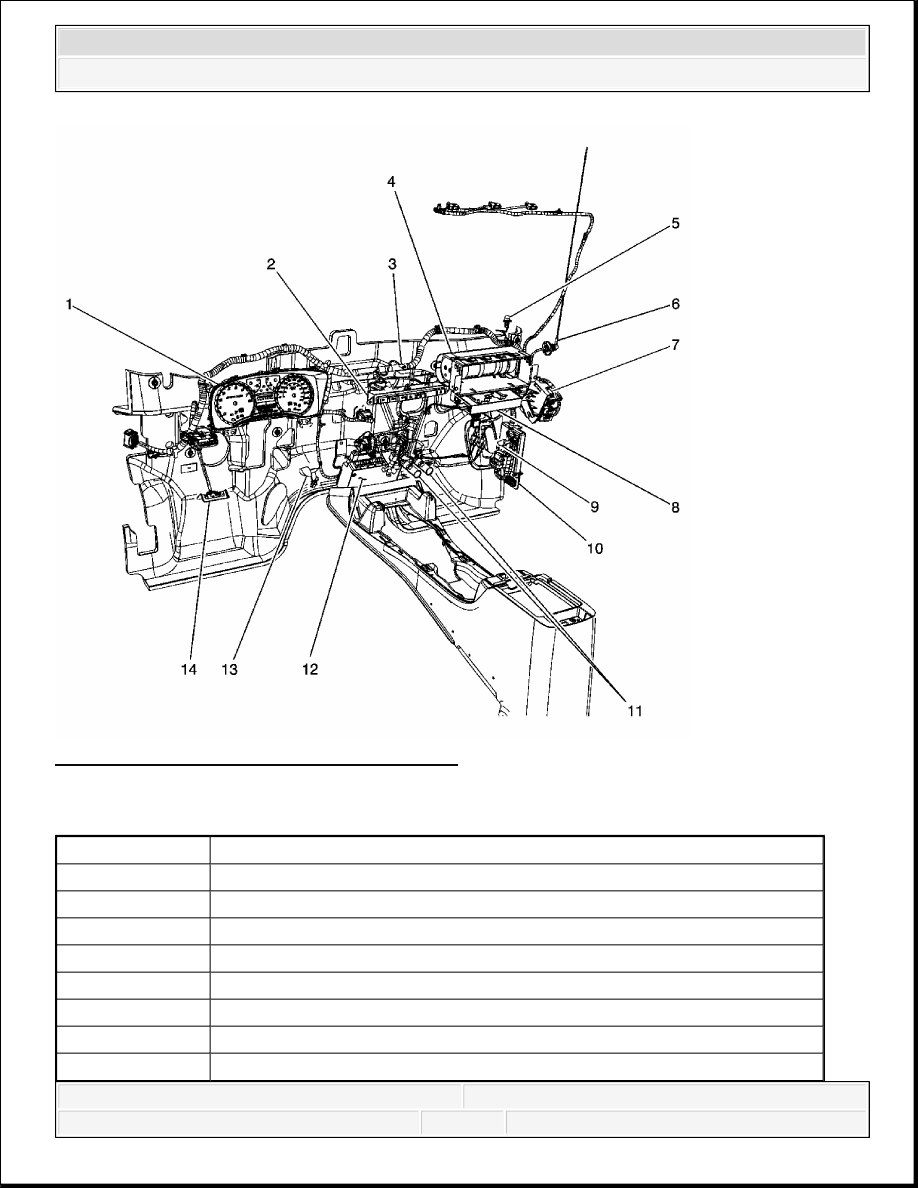

Fig. 25: Identifying I/P Harness Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 25

Callout

Component Name

1

Instrument Panel Cluster (IPC)

2

Accessory Switch

3

Hazard Switch

4

Inflatable Restraint I/P Module

5

Ambient Light Sensor

6

Antenna - Base

7

Transfer Case Shift Control Module

8

Digital Radio Receiver



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



9

Courtesy Lamp Footwell - Right

10

Body Control Module (BCM)

11

Auxiliary Power Outlets - Front

12

Vehicle Communication Interface Module (VCIM)

13

Courtesy Lamp Footwell - Left

14

Data Link Connector (DLC)
