Hummer H3. Manual - part 1374

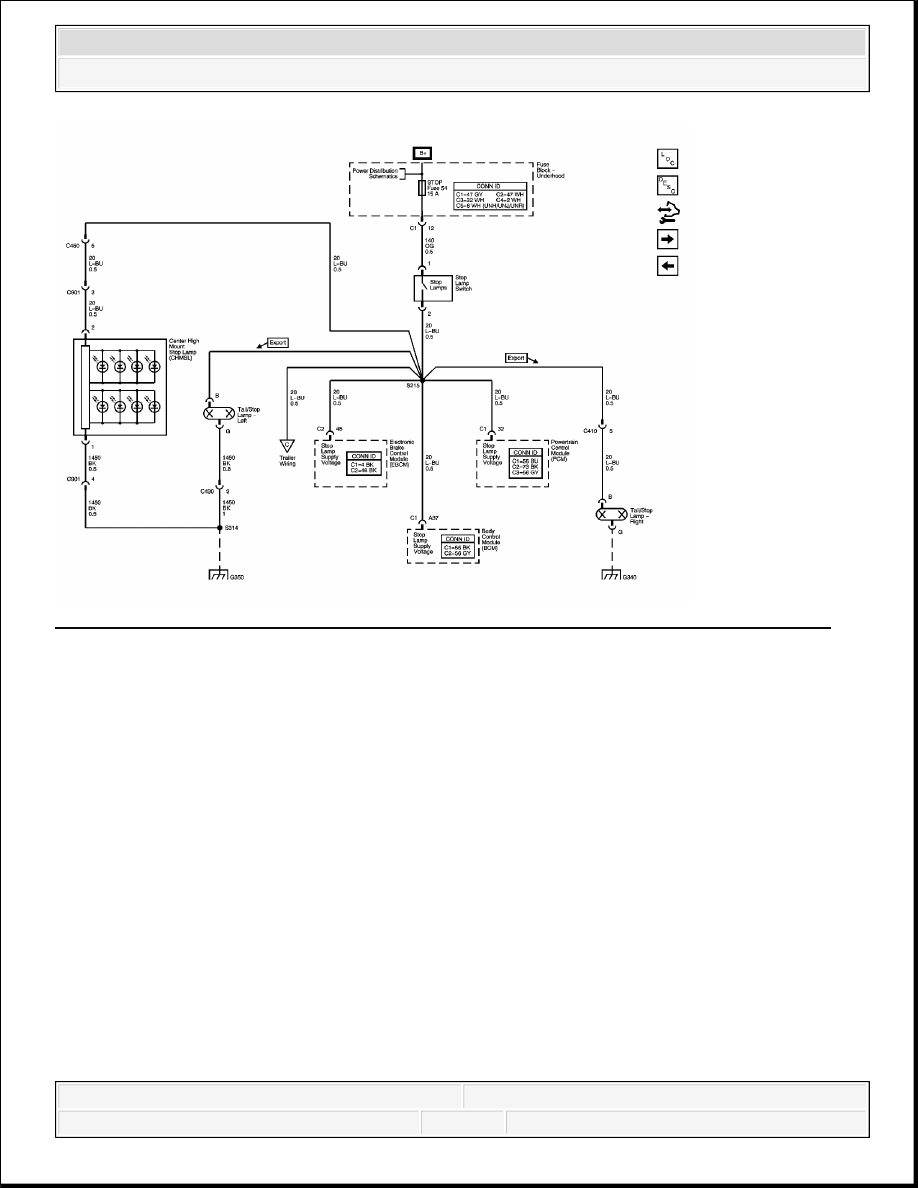

Fig. 11: Center High Mount Stop Lamps (CHMSL) and Stop Lamp Switch Schematic
Courtesy of GENERAL MOTORS CORP.

2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3

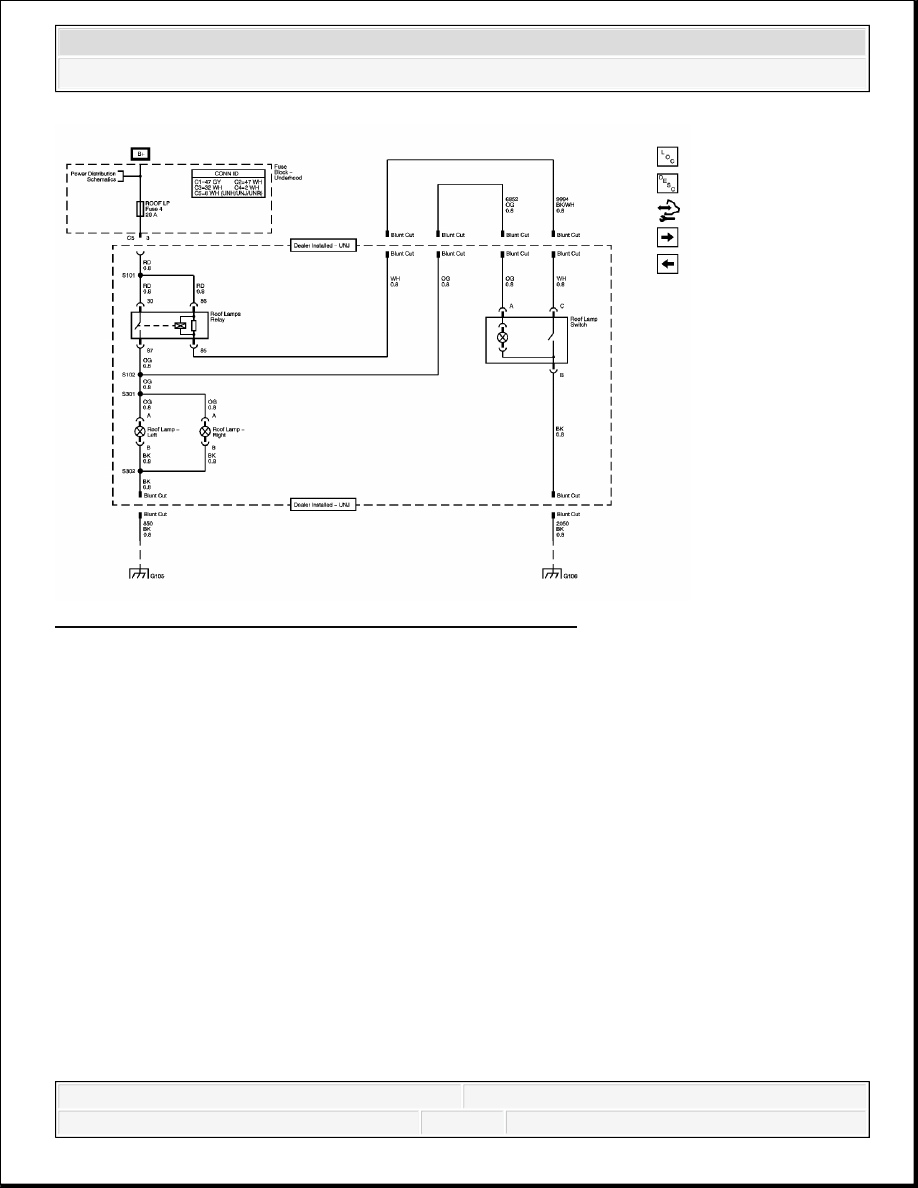

Fig. 12: Grille Mounted Off Road Lamps Schematic - UNR
Courtesy of GENERAL MOTORS CORP.

2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3

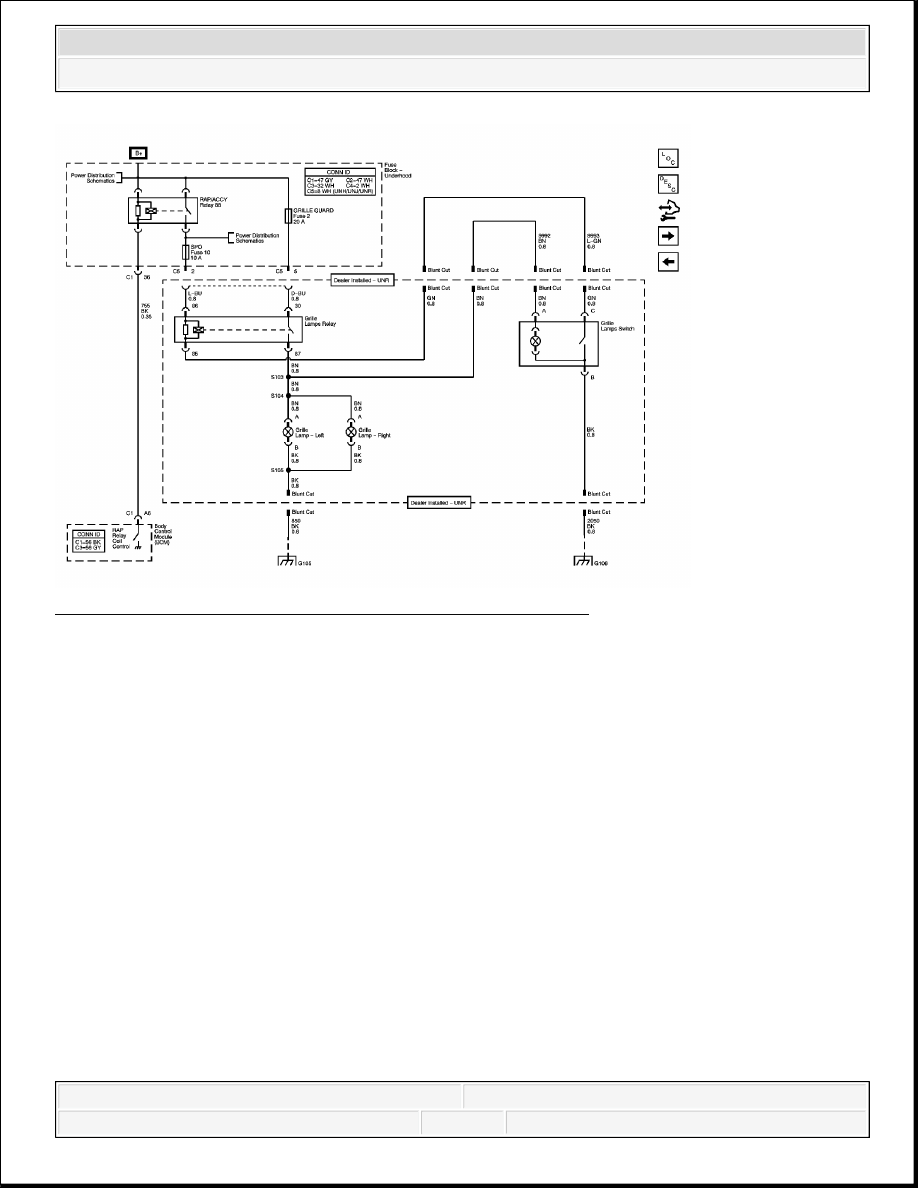

Fig. 13: Roof Mounted Off Road Lamps Schematic - UNJ
Courtesy of GENERAL MOTORS CORP.

2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3

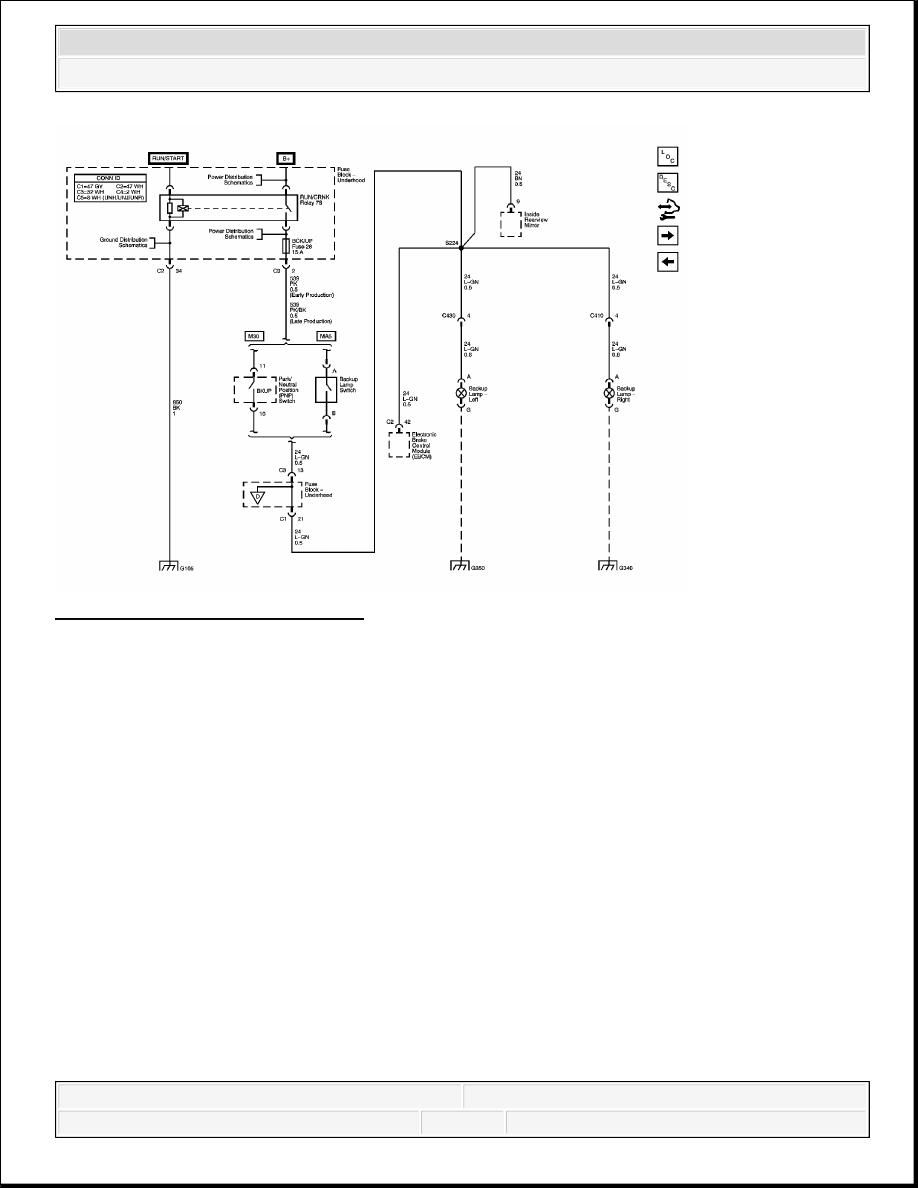

Fig. 14: Backup Lamps Schematic
Courtesy of GENERAL MOTORS CORP.

2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3
