Park Brake Warning

The chime producer activates the park brake active audible warning as requested by the BCM.
The BCM sends a class 2 message to the chime producer indicating the chime frequency (fast
rate) and duration (4 pulses).

The body control module (BCM) determines that the park brake is applied.

The vehicle is not in park. The IPC receives a class 2 message from the powertrain control
module (PCM) indicating the gear position.

The vehicle speed is greater than 8.05 km/h (5 mph). The IPC uses the vehicle speed signal
circuit (4000 pulses/mile) from the powertrain control module (PCM) in order to calculate
the vehicle speed.

Additional Warnings

The following warnings have an associated instrument panel cluster (IPC) indicator or driver
information center (DIC) indicator:

Check Oil Level

The chime producer activates the audible warning as requested by the BCM. The BCM
sends a class 2 message to the chime producer indicating the chime frequency (medium rate)
and duration (4 pulses).

Low Fuel

The chime producer activates the audible warning as requested by the BCM. The BCM
sends a class 2 message to the chime producer indicating the chime frequency (medium rate)
and duration (4 pulses).

Oil Pressure Low Stop Engine

The chime producer activates the audible warning as requested by the BCM. The BCM
sends a class 2 message to the chime producer indicating the chime frequency (fast rate) and
duration (continuous).

Reduced Engine Power

The chime producer activates the audible warning as requested by the BCM. The BCM
sends a class 2 message to the chime producer indicating the chime frequency (medium rate)
and (4 pulses) duration.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Displays and Gages - H3



Trans Hot Idle Engine

The chime producer activates the audible warning as requested by the BCM. The BCM
sends a class 2 message to the chime producer indicating the chime frequency (fast rate) and
duration (continuous).

Turn Signal On

The chime producer activates the audible warning as requested by the BCM. The BCM
sends a class 2 message to the chime producer indicating the chime frequency (fast rate) and
duration (1 pulse).

Refer to Indicator/Warning Message Description and Operation.

COMPASS CALIBRATION AND MAGNETIC VARIANCE

Compass Calibration

Before calibrating the compass, drive the vehicle to an open area that is magnetically clean or
free of large metallic objects such as high tension power lines or large steel buildings. Verify
there are no magnetized roof antennas, magnets on or hanging from the mirror or any other
magnetized objects on the inside or outside of the vehicle close to the mirror.

1. Start the engine.

2. Press and hold the switch for the compass, which may be depicted as compass/temperature

or COMP, depending on the type of mirror on the vehicle, until the letter "C" is displayed.

3. Drive the vehicle in circles at a speed of less than 8 km/h (5 mph) until the "C" is replaced

by a proper vehicle heading. The calibration procedure is now complete.

Compass Magnetic Variation Adjustment

Magnetic variation adjustments are required when the compass displays a constant error in
heading. Variation is the difference between magnetic north and true north due to geographical
location.

IMPORTANT: Before calibrating the compass, make sure the mirror has the

correct zone number. Refer to Compass Magnetic Variation
Adjustment.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Displays and Gages - H3



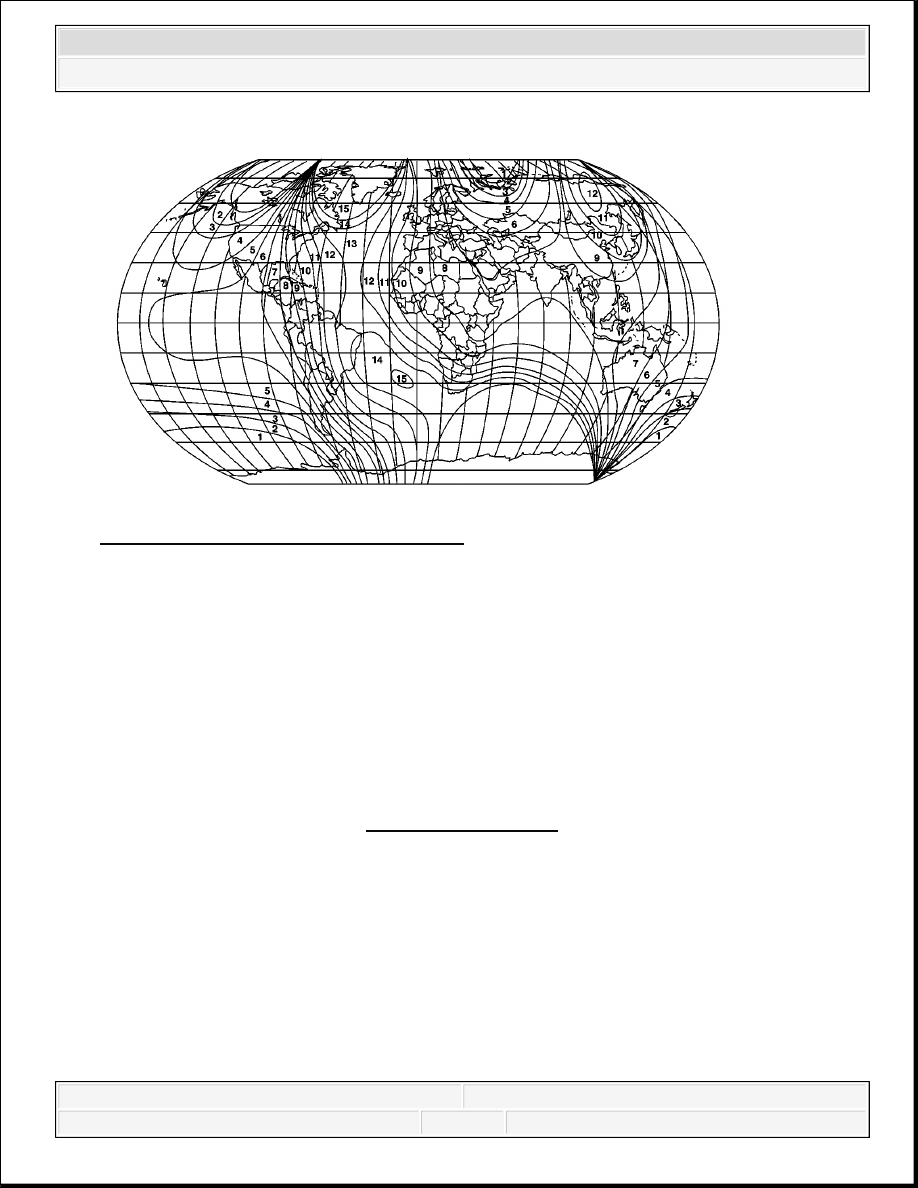

Fig. 13: World Magnetic Variation Map
Courtesy of GENERAL MOTORS CORP.

1. Locate your current geographic location on the World Magnetic Variation Map.

2. Turn ON the ignition, with the engine OFF.

3. Press and hold the switch for the compass, which may be depicted as compass/temperature

or COMP, depending on the type of mirror on the vehicle, until a zone number appears on
the compass display.

4. Release and press the switch again until the desired zone number appears.

5. Release and wait 4 seconds. The display will return to a compass heading. The variance

procedure is now complete.

6. Calibrate the compass. Refer to Compass Calibration mentioned above.

DOOR AJAR INDICATOR DESCRIPTION AND OPERATION

Door Ajar Indicator

The instrument panel cluster (IPC) illuminates the door ajar indicator when the body control
module (BCM) detects any of the 4 vehicle doors is open. The IPC receives a class 2 message
from the BCM requesting illumination. The IPC sends a class 2 message to the radio in order to
activate an audible warning.

DRIVER INFORMATION CENTER (DIC) DESCRIPTION AND OPERATION



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Displays and Gages - H3



Driver Information Center (DIC)

The driver information center (DIC) consists of a double line 14 character display placed in the
lower center area of the instrument panel cluster (IPC). The DIC will display vehicle
information, configuration and warning parameters to the driver.

The display parameters are cycled, changed and acknowledged using a control stem. Pressing the
stem for 1 second will display the DIC options. Pressing the stem for more than 2 seconds will
select an option.

DIC Displays

The driver information center (DIC) parameters are displayed by order of priority as follows
(from highest to lowest):

Service Diagnostics

Feature Programming

Driver Warnings

Vehicle Information

Vehicle Information

Vehicle information provides feedback to the driver on vehicle performance, mileage,
maintenance or related information.

Vehicle information can only be displayed with the engine OFF and the ignition in the ON
position.

When the English/Metric status changes, any applicable vehicle information data values will also
change.

DIC Trip Information/Reset Capabilities

The available DIC Trip Information and reset capabilities are as follows:

Odometer-Cannot be reset

Trip Odometer-Can be reset

Odometer

The odometer is capable of displaying values from 0-999,999 KM or MI. If the ignition is in the
OFF or UNLOCK/ACC position, the odometer can be displayed by pressing the trip/reset switch.
