following the brake system increasing apply of 178-445 N.m (40-100 lb) of force, the
hydraulic brake booster assist system is operating normally from an audible standpoint.

BRAKE SYSTEM EXTERNAL LEAK INSPECTION

1. In order to inspect for external brake fluid leaks, first check the fluid level in the master

cylinder reservoir.

While a slight brake fluid level drop can be considered a normal condition due to brake
lining wear, a very low level may indicate a brake fluid leak in the hydraulic system.

2. If the fluid level is abnormally low, adjust the brake fluid level. Refer to Master Cylinder

Reservoir Filling.

3. Start the engine and allow it to idle.

4. Apply constant, moderate foot pressure to the brake pedal.

If the brake pedal gradually falls away while under foot pressure, there may be a brake fluid
leak.

5. Turn OFF the ignition.

6. Visually inspect the following brake system components for brake fluid leaks, excessive

corrosion and damage. Give particular attention to all brake pipe and flexible hose
connections to ensure that there are not any slight brake fluid leaks, even though the brake
pedal may feel firm and hold steady:

Master cylinder brake pipe fittings

All brake pipe connections

Brake pipes

Brake hoses and connections

Brake calipers and/or wheel cylinders, if equipped

The brake pressure modulator valve (BPMV)

Power brake booster outlet front pipes

Power brake booster inlet hose

CAUTION: Refer to Brake Fluid Irritant Caution .

NOTE:

Refer to Brake Fluid Effects on Paint and Electrical Components
Notice .



2007 Hummer H3

2007 BRAKES Hydraulic Brakes - H3



Hydraulic brake booster

Hydraulic brake booster accumulator

7. While slight dampness around the master cylinder reservoir can be considered acceptable,

brake fluid leaking from any of the brake system components requires immediate attention.
If any of these components exhibit signs of brake fluid leakage, repair or replace those
components. After the repair or replacement, reinspect the hydraulic brake system to assure
proper function.

BRAKE SYSTEM INTERNAL LEAK TEST

1. Start the engine and allow it to idle.

2. Apply light, steady pressure to the brake pedal. Observe both the brake pedal feel and

travel.

3. Release the brakes and turn OFF the ignition.

4. If the brake pedal apply felt spongy, but the brake pedal travel was not excessive, perform

the following steps:

1. Inspect the brake system for external leaks. Refer to Brake System External Leak

Inspection .

2. Pressure bleed the brake system in order to purge any air that may be trapped in the

system. Refer to Hydraulic Brake System Bleeding (Manual) or Hydraulic Brake
System Bleeding (Pressure) .

CAUTION: Refer to Brake Fluid Irritant Caution .

NOTE:

Refer to Brake Fluid Effects on Paint and Electrical Components
Notice .



2007 Hummer H3

2007 BRAKES Hydraulic Brakes - H3



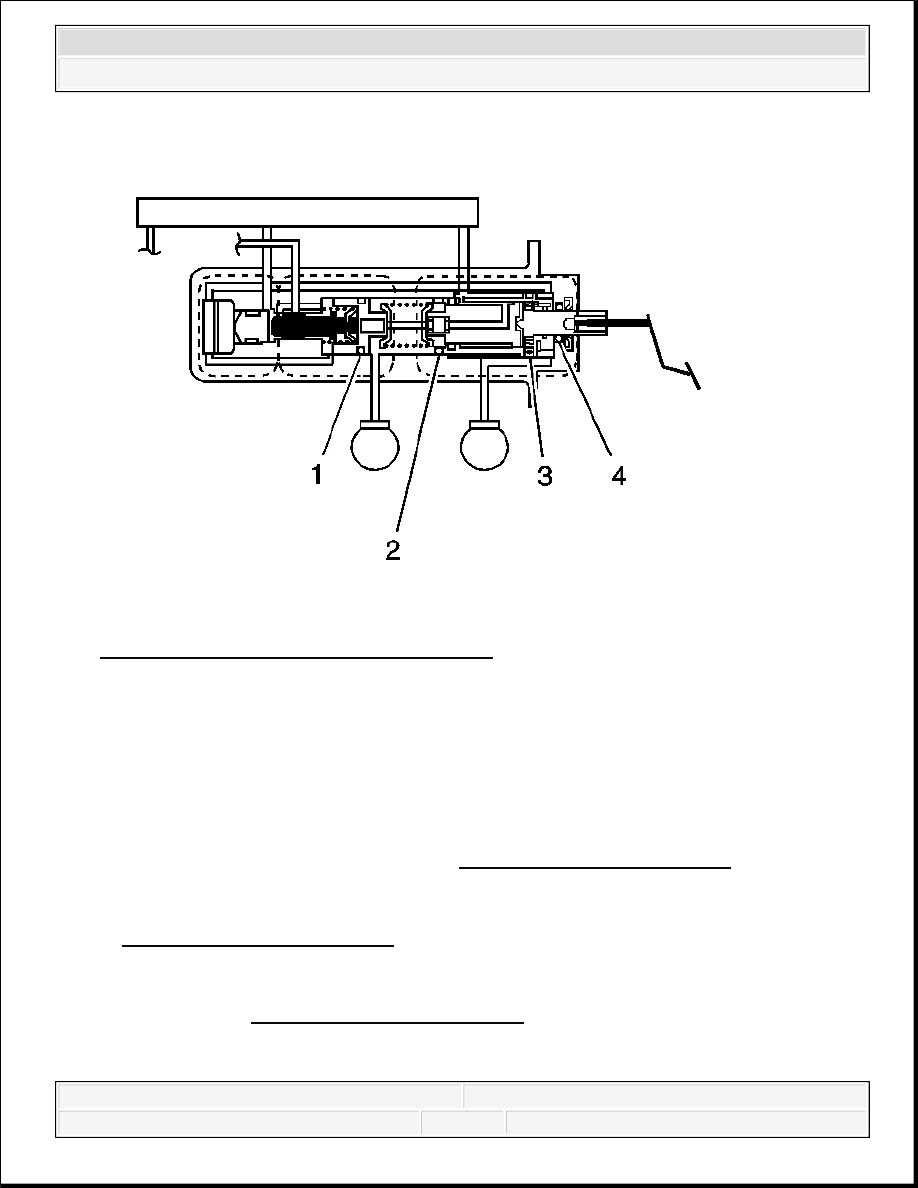

Fig. 7: View Of Brake Hydraulic Schematic
Courtesy of GENERAL MOTORS CORP.

5. Turn the ignition to the ON position.

6. If the brake pedal apply did not feel spongy, but the brake pedal travel was excessive,

perform the following steps:

1. Bleed the brake system.

2. If the pedal feel did not change, seal (2) is bad.

3. Replace the master cylinder. Refer to Master Cylinder Replacement .

7. If the brake pedal apply did not feel spongy and the brake pedal travel was initially steady

and not excessive, then gradually fell, seal (2) has failed. Replace the master cylinder. Refer
to Master Cylinder Replacement.

8. If the pedal did not feel spongy and the pedal travel was excessive and the motor activated

longer than 20 seconds or continuously, seal (3) or (4) has failed. Replace the master
cylinder. Refer to Master Cylinder Replacement.

9. If the pedal did not feel spongy and travel was initially steady and not excessive, then

gradually traveled back toward the unapplied position, seal (1) has failed. Replace the



2007 Hummer H3

2007 BRAKES Hydraulic Brakes - H3



master cylinder. Refer to Master Cylinder Replacement.

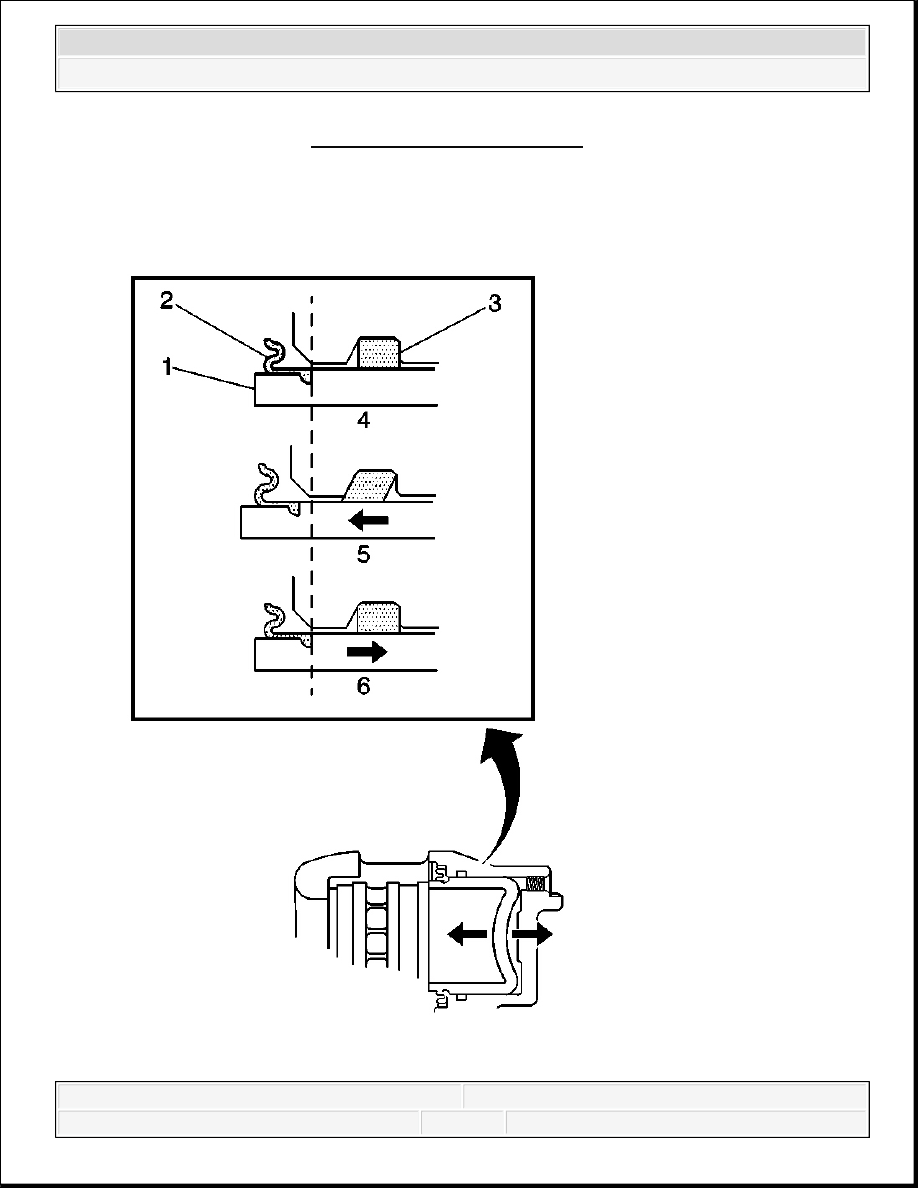

HYDRAULIC BRAKE COMPONENT OPERATION VISUAL INSPECTION
