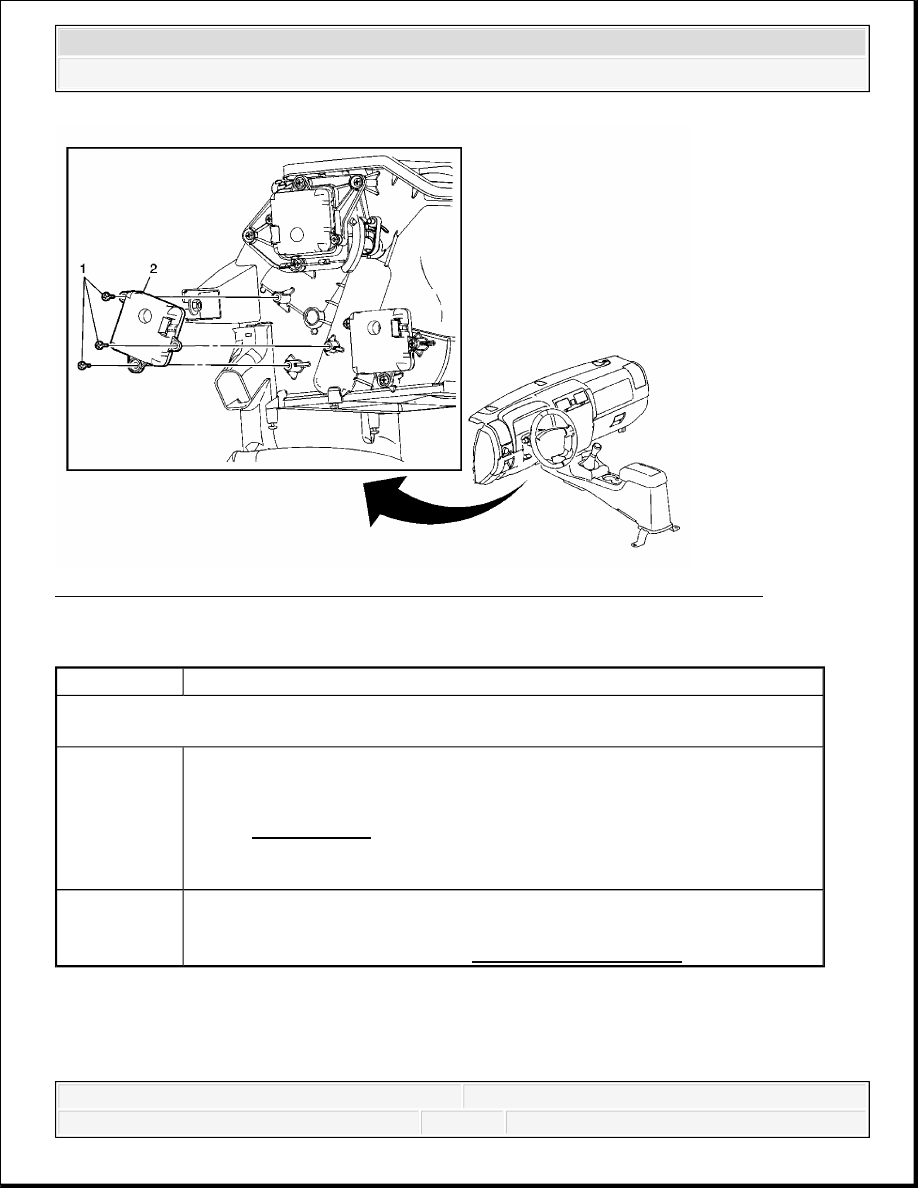

Fig. 22: Air Temperature Actuator Replacement - Right Side (Left Hand Drive)
Courtesy of GENERAL MOTORS CORP.

Air Temperature Actuator Replacement - Right Side (Left Hand Drive)

AIR TEMPERATURE ACTUATOR REPLACEMENT - RIGHT SIDE (RIGHT HAND DRIVE)

Callout

Component Name

Preliminary Procedure:
Disconnect the electrical connector.

1

Air Temperature Actuator Screw (Qty: 3)

Tighten: 1.5 N.m (13 lb in)

NOTE:

Refer to Fastener Notice .

2

Air Temperature Actuator - Front
Procedure:
Recalibrate the Actuator. Refer to Actuator Recalibration.



2007 Hummer H3

2007 HVAC HVAC - Manual - H3



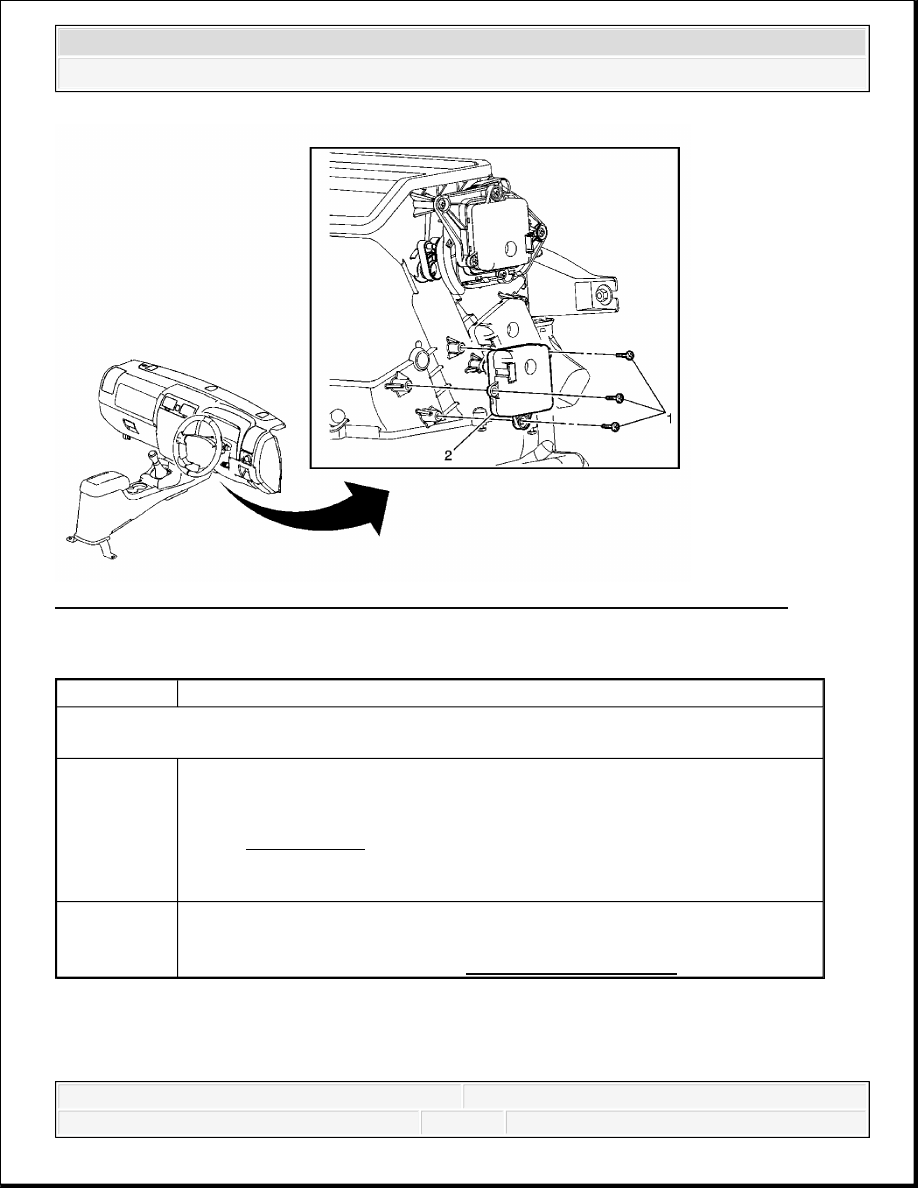

Fig. 23: Air Temperature Actuator Replacement - Right Side (Right Hand Drive)
Courtesy of GENERAL MOTORS CORP.

Air Temperature Actuator Replacement - Right Side (Right Hand Drive)

AIR TEMPERATURE ACTUATOR REPLACEMENT - LEFT SIDE (LEFT HAND DRIVE)

Callout

Component Name

Preliminary Procedure:
Disconnect the electrical connector.

1

Air Temperature Actuator Screw (Qty: 3)

Tighten: 1.5 N.m (13 lb in)

NOTE:

Refer to Fastener Notice .

2

Front Air Temperature Actuator
Procedure:
Recalibrate the Actuator. Refer to Actuator Recalibration.



2007 Hummer H3

2007 HVAC HVAC - Manual - H3



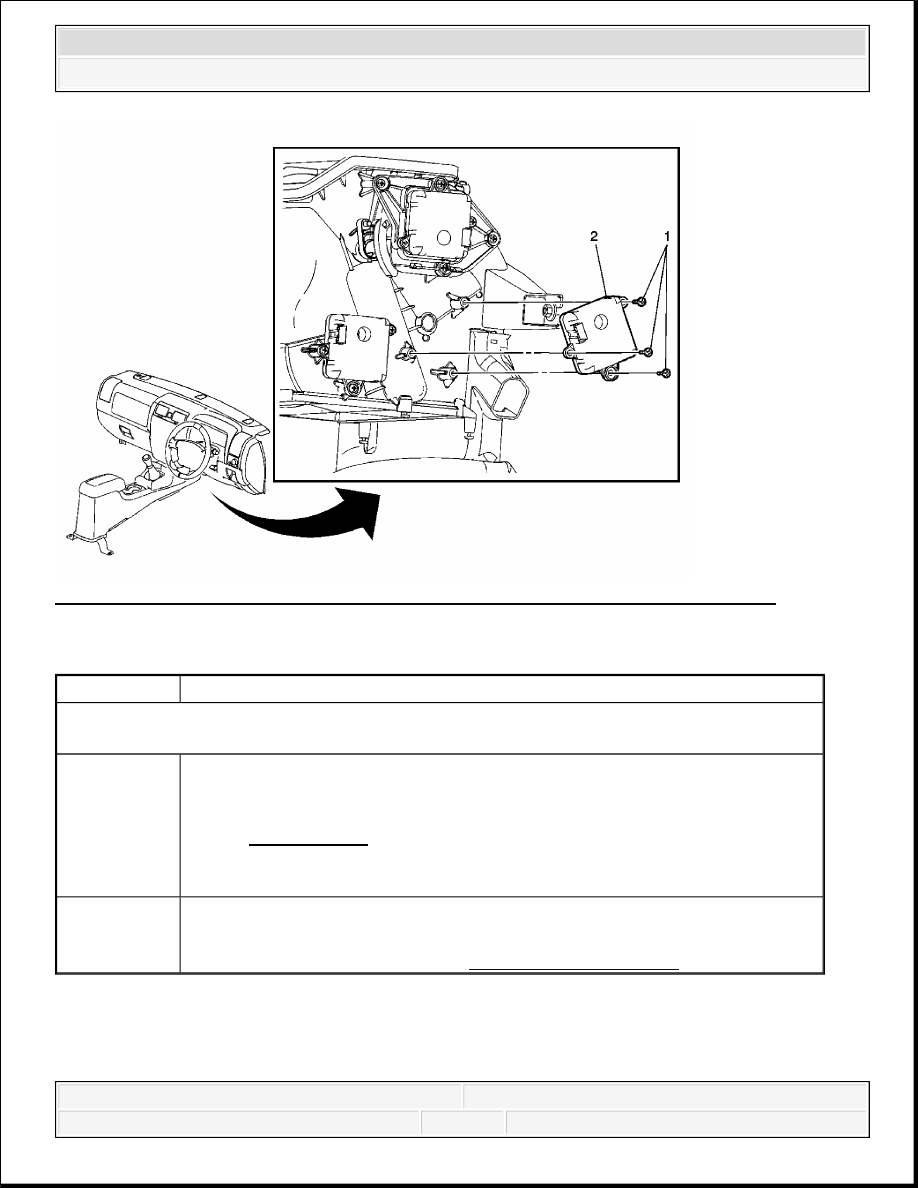

Fig. 24: Air Temperature Actuator Replacement - Left Side (Left Hand Drive)
Courtesy of GENERAL MOTORS CORP.

Air Temperature Actuator Replacement - Left Side (Left Hand Drive)

AIR TEMPERATURE ACTUATOR REPLACEMENT - LEFT SIDE (RIGHT HAND DRIVE)

Callout

Component Name

Preliminary Procedure:
Disconnect the electrical connector.

1

Air Temperature Actuator Screw

Tighten: 1.5 N.m (13 lb in)

NOTE:

Refer to Fastener Notice .

2

Air Temperature Actuator - Rear
Procedure:
Recalibrate the Actuator. Refer to Actuator Recalibration.



2007 Hummer H3

2007 HVAC HVAC - Manual - H3



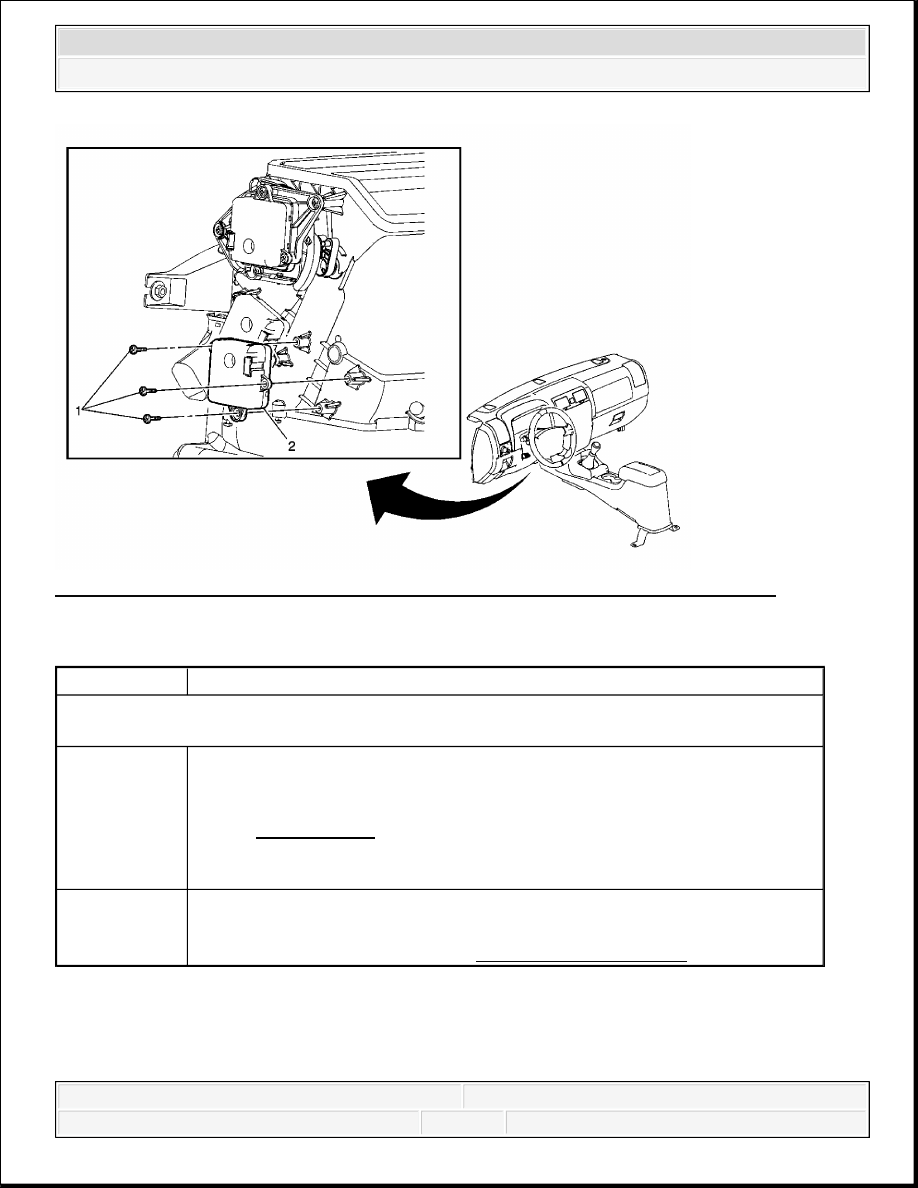

Fig. 25: Air Temperature Actuator Replacement - Left Side (Right Hand Drive)
Courtesy of GENERAL MOTORS CORP.

Air Temperature Actuator Replacement - Left Side (Right Hand Drive)

MODE ACTUATOR REPLACEMENT (LEFT HAND DRIVE)

Callout

Component Name

Preliminary Procedure:
Disconnect the electrical connector.

1

Air Temperature Actuator Screw (Qty: 3)

Tighten: 1.5 N.m (13 lb in)

NOTE:

Refer to Fastener Notice .

2

Rear Air Temperature Actuator
Procedure:
Recalibrate the Actuator. Refer to Actuator Recalibration.
