through the mounting hole in the upper spring pocket.

3. Align the shock absorber with the mounting holes in the lower control arm.

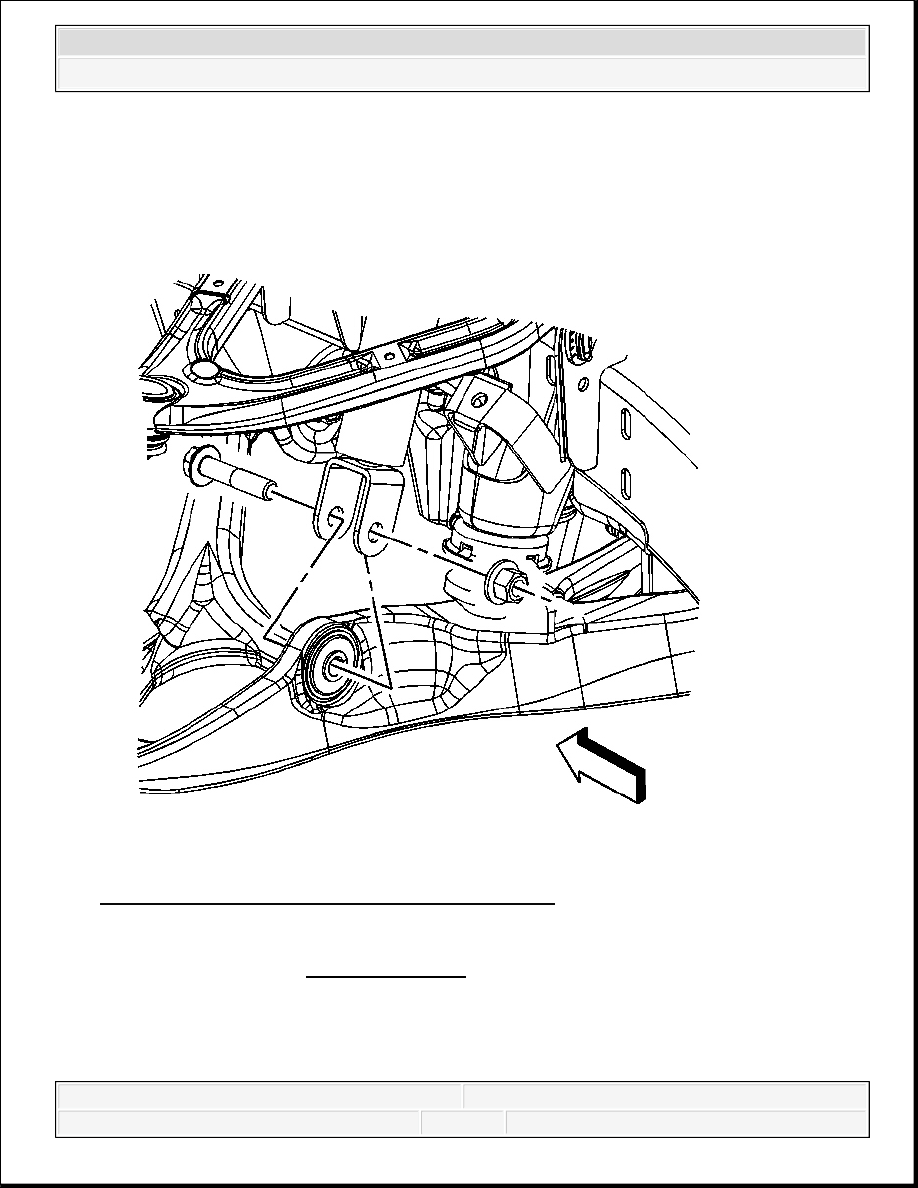

Fig. 36: Identifying Shock Absorber Lower Mount
Courtesy of GENERAL MOTORS CORP.

4. Install the shock absorber mounting bolts to the lower control arm.

Tighten: Tighten the bolts to 80 N.m (59 lb ft).

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 SUSPENSION Front Suspension - H3



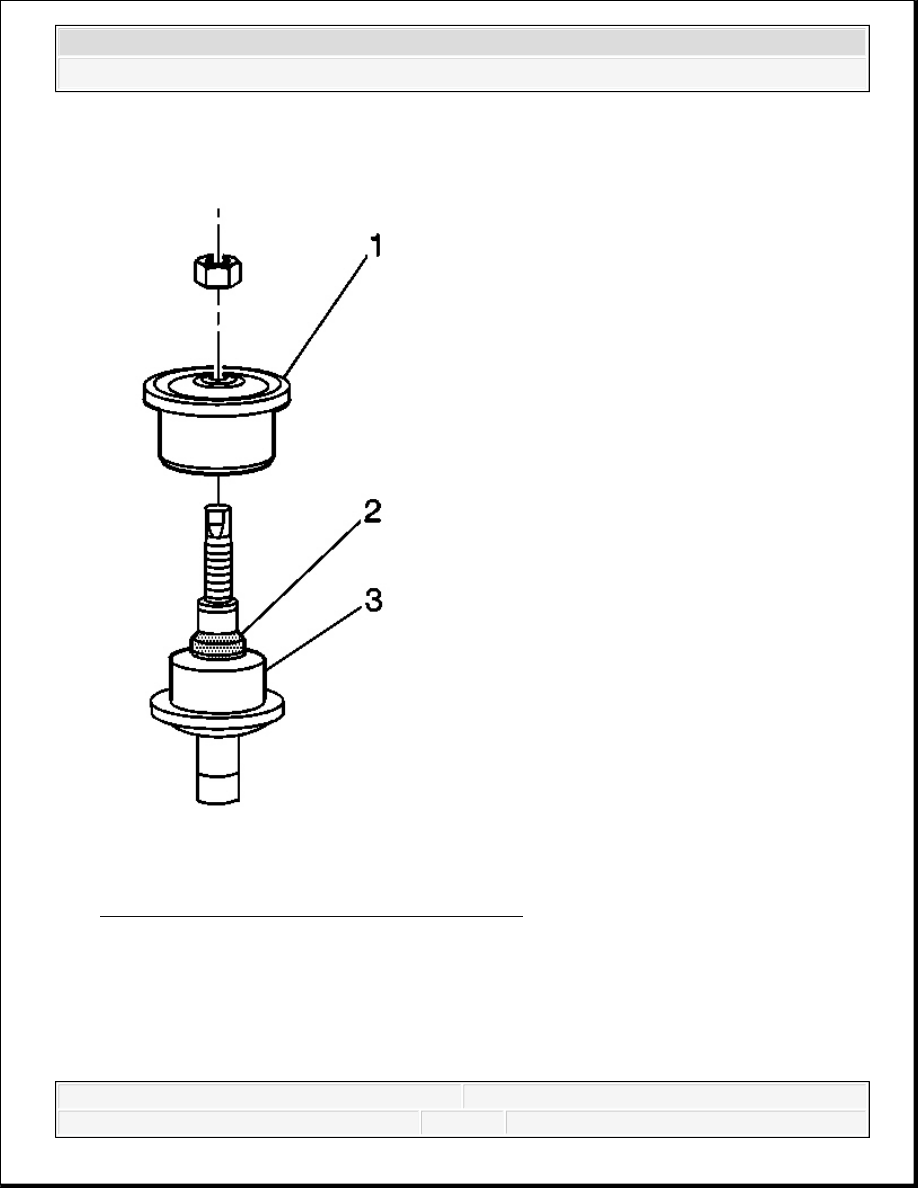

Fig. 37: Removing The Upper Insulator (4WD)
Courtesy of GENERAL MOTORS CORP.

IMPORTANT: The upper insulator (1) must be installed above the shock

mounting bracket on the frame. The plastic pilot ring (2) will
assist the alignment of the isolators.



2007 Hummer H3

2007 SUSPENSION Front Suspension - H3



5. Install the upper insulator to the shock absorber.

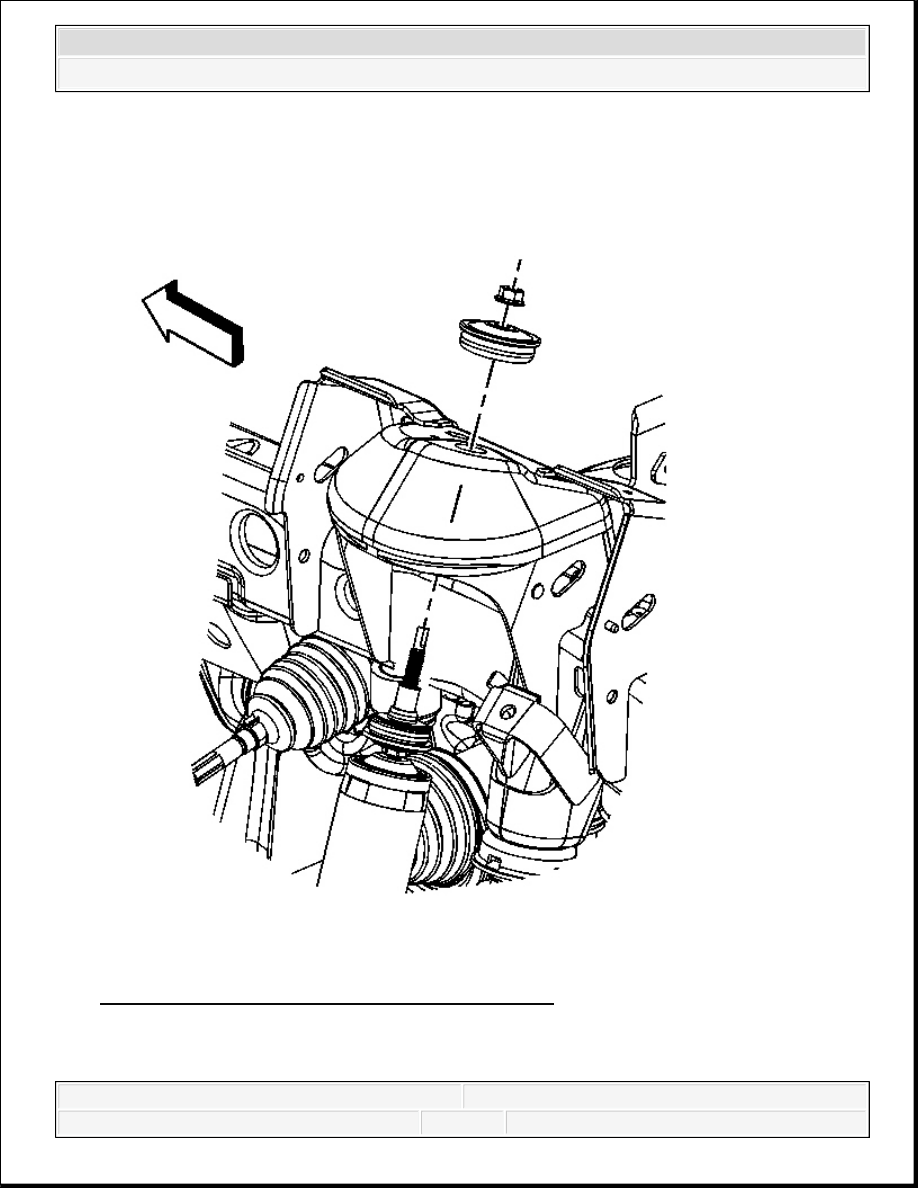

Fig. 38: Identifying Shock Absorber Upper Mount
Courtesy of GENERAL MOTORS CORP.

6. Install the nut to the tennon end.



2007 Hummer H3

2007 SUSPENSION Front Suspension - H3



7. Hold the tennon end with a wrench while torquing the nut.

Tighten: Tighten the nut to 27 N.m (20 lb ft).

8. Remove the support stand.

9. Lower the vehicle

FRONT SHOCK ABSORBER LOWER INSULATOR REPLACEMENT

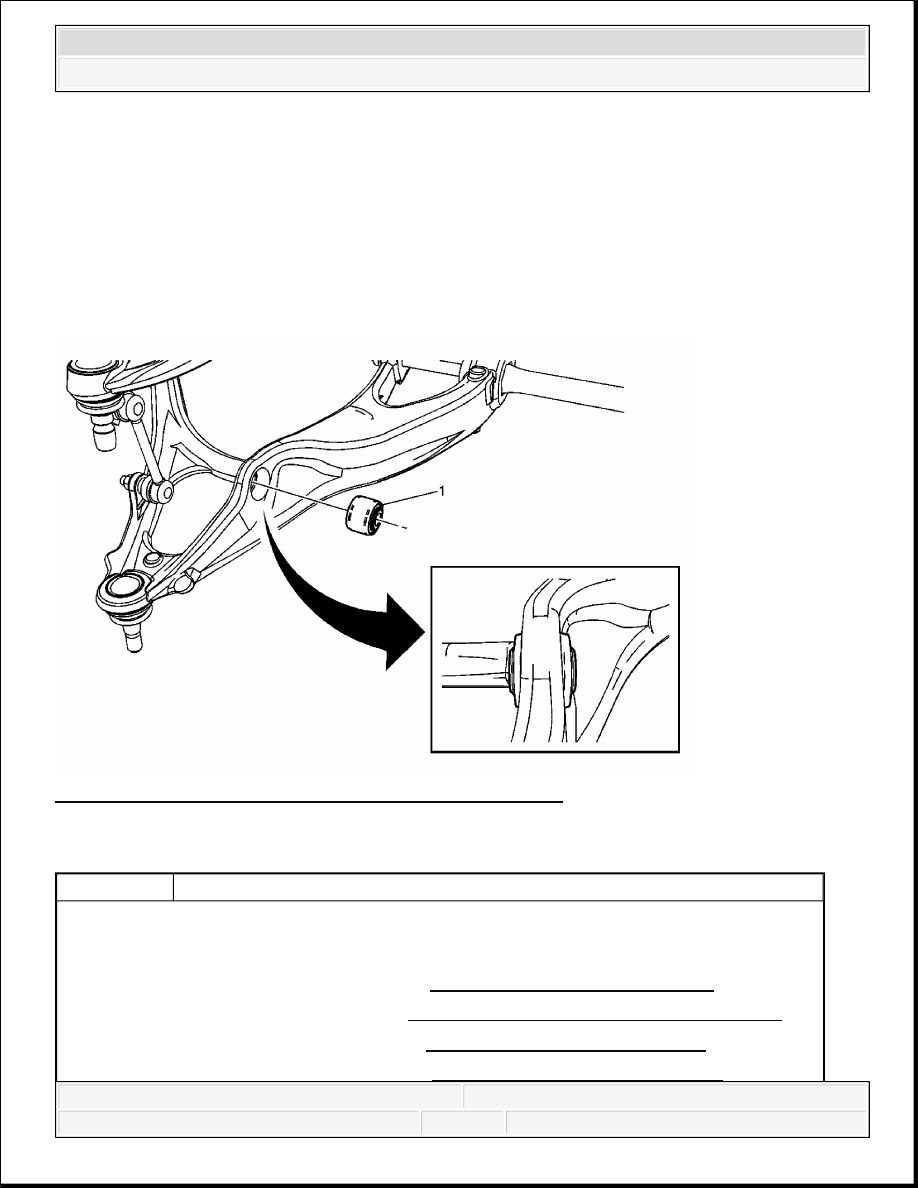

Fig. 39: View Of Front Shock Absorber Lower Insulator
Courtesy of GENERAL MOTORS CORP.

Front Shock Absorber Lower Insulator Replacement

Callout

Component Name

Preliminary Procedures

1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

2. Remove the tire and wheel. Refer to Tire and Wheel Removal and Installation .

3. Remove the steering knuckle. Refer to Steering Knuckle Replacement.

4. Remove the wheel drive shaft. Refer to Wheel Drive Shaft Replacement .
