2. Install the link assemblies.

3. Install the nuts to the link assemblies.

Tighten: Tighten the nut to 80 N.m (59 lb ft).

4. Lower the vehicle.

STABILIZER SHAFT INSULATOR REPLACEMENT

Removal Procedure

1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 SUSPENSION Front Suspension - H3



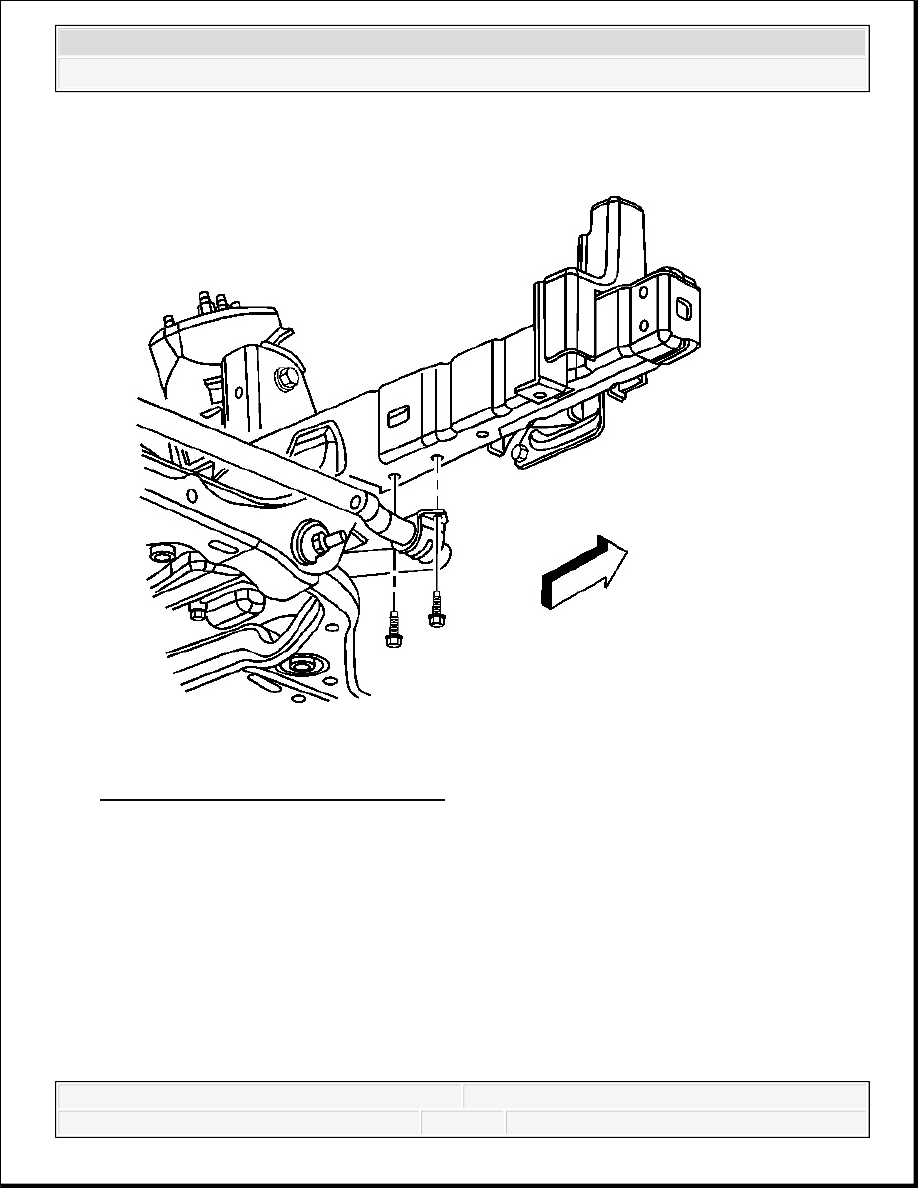

Fig. 7: View Of Insulator Clamp Bolts
Courtesy of GENERAL MOTORS CORP.

2. Remove the insulator clamp bolts.

3. Remove the clamps.

4. Remove the insulators.

5. Inspect all of the parts for wear and damage.

Installation Procedure



2007 Hummer H3

2007 SUSPENSION Front Suspension - H3



Fig. 8: View Of Insulator Clamp Bolts
Courtesy of GENERAL MOTORS CORP.

1. Install the insulators to the stabilizer shaft.

2. Install the clamps over the insulators and the stabilizer shaft.

3. Install insulator clamp bolts.

Tighten: Tighten the bolts to 50 N.m (37 lb ft).

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 SUSPENSION Front Suspension - H3



4. Lower the vehicle.

LOWER CONTROL ARM BALL JOINT REPLACEMENT

Removal Procedure

1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

2. Remove the tire and wheel assembly. Refer to Tire and Wheel Removal and

Installation .

3. Remove the lower control arm. Refer to Lower Control Arm Replacement.

4. Place the lower control arm in a bench vice.

5. Using a chisel, remove the securing crimps from the ball joint body, if equipped.

6. Using a press, remove the ball joint from the lower control arm.

Installation Procedure

1. Install the new ball joint using a press.

2. Place the lower control arm in a bench vice.

3. Using a punch, install crimps to the ball joint, if necessary. Use the replaced ball joint as a

reference.

4. Install the lower control arm. Refer to Lower Control Arm Replacement.

5. Install the tire and wheel assembly. Refer to Tire and Wheel Removal and Installation .

6. Remove the safety stands.

7. Lower the vehicle.

8. Verify the wheel alignment. Refer to Wheel Alignment Measurement .

STEERING KNUCKLE REPLACEMENT

Tools Required

J 43631 Ball Joint Remover. See Special Tools.

J 6627-A Ball Joint Separator.

Removal Procedure

1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

IMPORTANT: Use the outer flange of the ball joint in order to press the ball

joint into place.
