2007 ACCESSORIES & EQUIPMENT

Frame and Underbody - H3

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Fastener Tightening Specifications

REPAIR INSTRUCTIONS

REAR TOW EYE REPLACEMENT

Application

Specification

Metric

English

Assist Step Bolt

50 N.m

37 lb ft

Crossmember Bolt

First Pass

70 N.m

52 lb ft

Second Pass

Plus 200 Degrees

Engine Shield Bolt

20 N.m

15 lb ft

Frame Cushion/Insulator Bolt

115 N.m

85 lb ft

Front Differential Assembly Bolt

100 N.m

74 lb ft

Oil Pan Skid Plate Bolt

20 N.m

15 lb ft

Tow Hook Bracket to Front Frame Rail Bolt

85 N.m

63 lb ft

Tow Hook Bracket to Rear Frame Rail Bolt

100 N.m

74 lb ft

Tow Hook D-Ring Nut

First Pass

50 N.m

37 lb ft

Second Pass

Minus Approximately 180 Degrees

Trailer Hitch to Frame (Horizontal) Bolt

160 N.m

118 lb ft

Trailer Hitch to Frame (Vertical) Bolt

100 N.m

74 lb ft

Transmission Crossmember to Frame (Vertical) Bolt

100 N.m

74 lb ft

Transmission Crossmember to Frame Bracket
(Horizontal) Nut

50 N.m

37 lb ft

Transmission Mount to Support Nut

57 N.m

42 lb ft

Wheelhouse Panel Bolts

10 N.m

89 lb in



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Frame and Underbody - H3





2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Frame and Underbody - H3



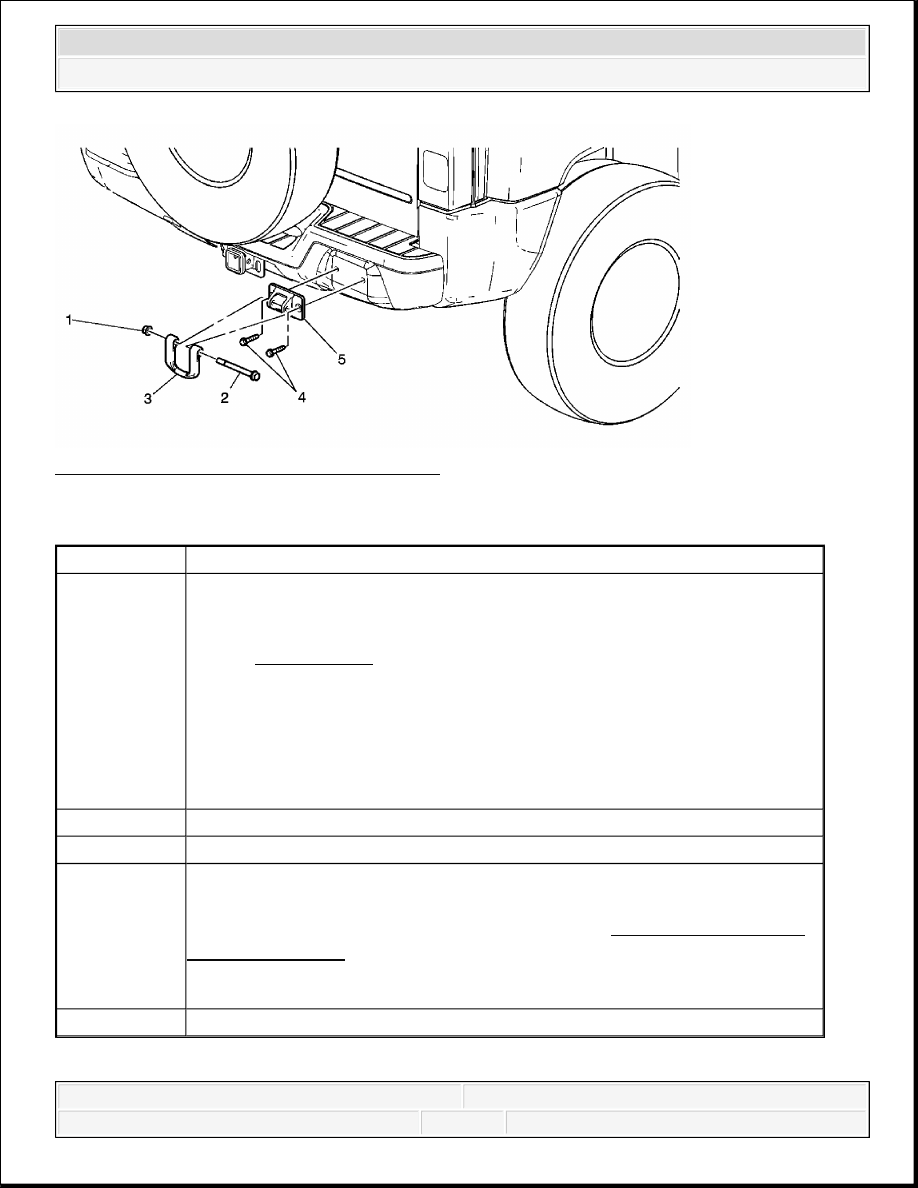

Fig. 1: Rear Tow Eye/D-Ring Replacement
Courtesy of GENERAL MOTORS CORP.

Rear Tow Eye Replacement

FRONT TOW HOOK REPLACEMENT

Callout

Component Name

1

Tow Hook Nut


Tip: The nut should be tight enough to keep the hook from rattling against
the bumper and loose enough to be moveable by hand.

Tighten: 50 N.m (37 lb ft) minus approximately 180 degrees

NOTE:

Refer to Fastener Notice .

2

Tow Hook Bolt

3

Tow Hook

4

Tow Hook Bracket Bolt (Qty: 2)
Tip: It may be necessary to remove the impact bar assembly to access
additional bolts for the tow hook bracket. Refer to Rear Bumper Impact
Bar Replacement .

Tighten: 100 N.m (74 lb ft)

5

Tow Hook Bracket



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Frame and Underbody - H3



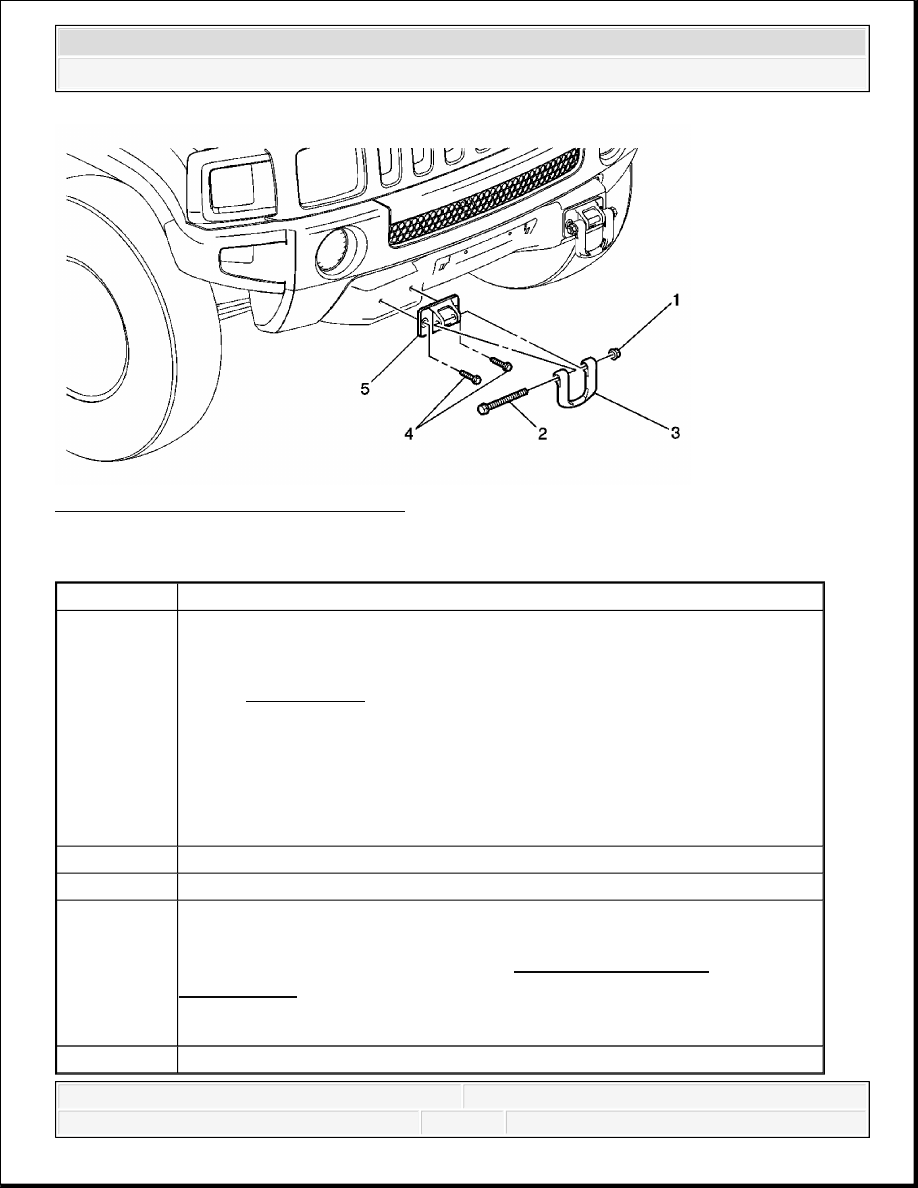

Fig. 2: Tow Hook Replacement - Front
Courtesy of GENERAL MOTORS CORP.

Front Tow Hook Replacement

Callout

Component Name

1

Tow Hook Nut


Tip: The nut should be tight enough to keep the hook from rattling against
the bumper and loose enough to be moveable by hand.

Tighten: 50 N.m (37 lb ft) minus approximately 180 degrees

NOTE:

Refer to Fastener Notice .

2

Tow Hook Bolt

3

Tow Hook

4

Tow Hook Bracket Bolts (Qty: 2)
Tip: It may be necessary to remove the bumper assembly to access additional
bolts for the tow hook bracket. Refer to Front Bumper Fascia
Replacement .

Tighten: 85 N.m (63 lb ft)

5

Tow Hook Bracket



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Frame and Underbody - H3



OIL PAN SKID PLATE REPLACEMENT

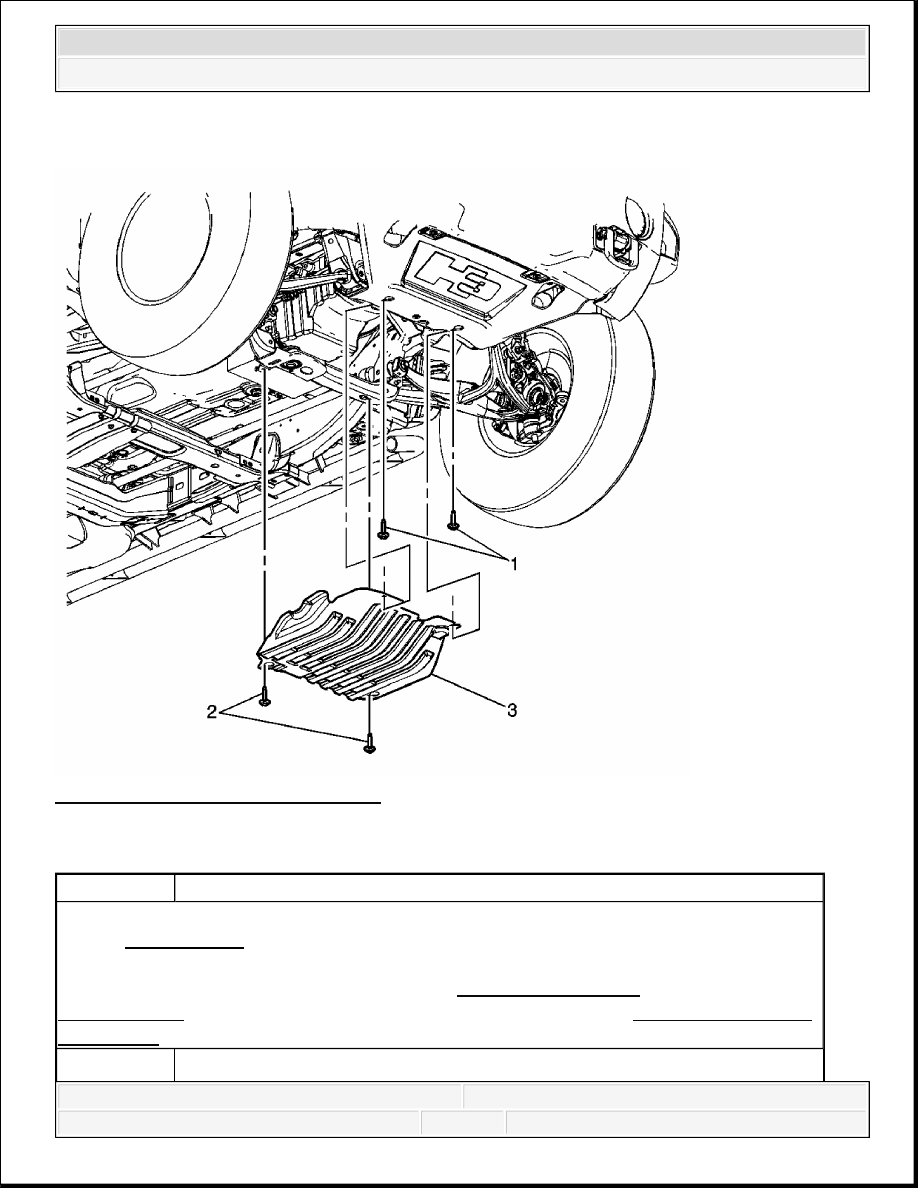

Fig. 3: Replacing Oil Pan Skid Plate
Courtesy of GENERAL MOTORS CORP.

Oil Pan Skid Plate Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening
Specifications.Preliminary Procedure: Raise the vehicle. Refer to Lifting and Jacking
the Vehicle .

NOTE:

Refer to Fastener Notice .

Bolts, Oil Pan Skid Plate (Qty: 2)
