REAR WHEEL OPENING FLARE REPLACEMENT (REAR BUMPER W/BRM AND RHD)

Fig. 12: Identifying Rear Wheel Opening Flare (Rear Bumper w/BRM & RHD)
Courtesy of GENERAL MOTORS CORP.

Rear Wheel Opening Flare Replacement (Rear Bumper w/BRM and RHD)

1

1. Disengage the inner retainers.

2. Using a plastic flat-bladed tool, release the adhesive tape from the

flare.

3. Pull the flare outward in order to release the body flare retainers.

2

Rear Body Flare (LH Similar)

3

Rear Body Flare Retainer (Qty: 4)

4

Double Sided Adhesive Tape
Tip: Remove the adhesive tape backing only after the flare assembly is
secured to the vehicle. Completely wet-out the entire outer periphery of the
flare.

Callout

Component Name

NOTE:

Refer to Exterior Trim Emblem Removal Notice .



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Exterior Trim - H3



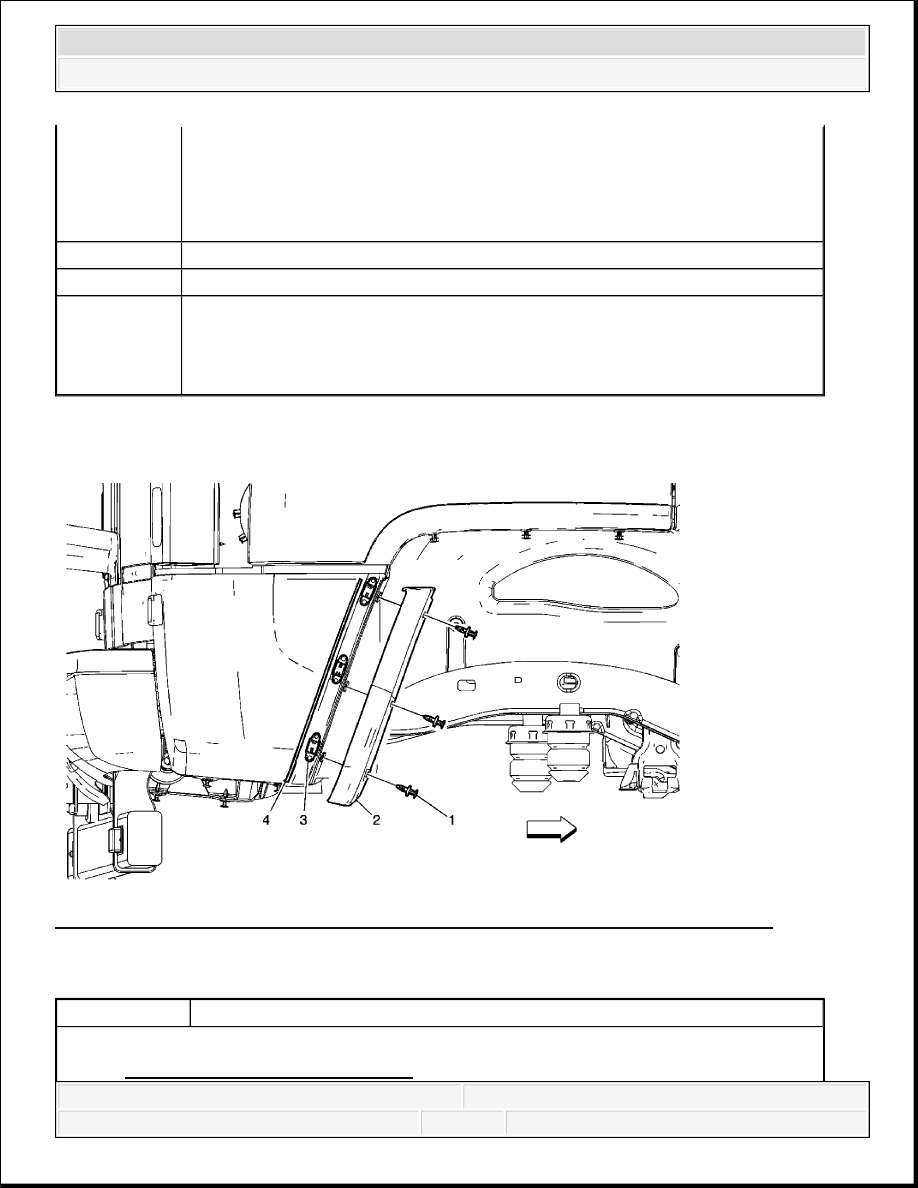

FRONT BUMPER LOWER FASCIA GRILLE REPLACEMENT

Preliminary Procedures

1. The component part and surface should be 21°C (70°F) prior to installation. The

vehicle should remain at 21°C (70°F) for one hour after assembly to allow the
adhesive to develop sufficient bond strength.

2. Clean the old adhesive tape from the bumper flare and wipe the surface with a clean,

dry lint-free towel prior to installing the bumper flare.

3. When removing protective liners from the adhesive tape, be careful not to touch the

tape with the hands and do not allow the tape to come in contact with dirt or any
foreign matter prior to adhesion.

1

Rear Bumper Flare Retainer (Qty: 3)
Tip:

1. Disengage the inner retainers.

2. Using a plastic flat-bladed tool, release the adhesive tape from the

flare.

3. Pull the flare outward in order to release the bumper flare retainers.

2

Rear Bumper Flare (LH Similar)

3

Rear Bumper Flare Retainer (Qty: 3)

4

Double Sided Adhesive Tape
Tip: Remove the adhesive tape backing only after the flare assembly is
secured to the vehicle. Completely wet-out the entire outer periphery of the
flare.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Exterior Trim - H3



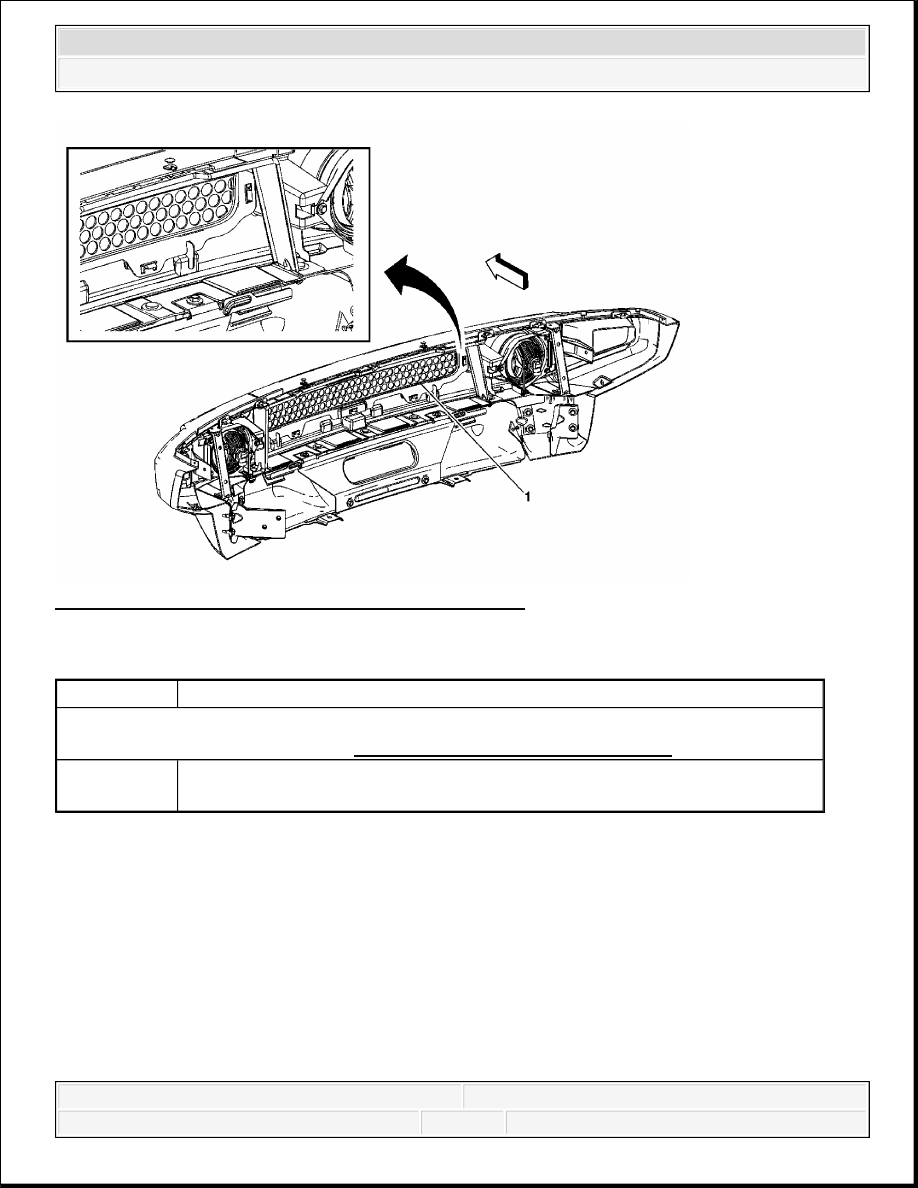

Fig. 13: View Of Front Bumper Lower Fascia Grille
Courtesy of GENERAL MOTORS CORP.

Front Bumper Lower Fascia Grille Replacement

GRILLE REPLACEMENT

Callout

Component Name

Preliminary Procedure:
Remove the front bumper. Refer to Front Bumper Fascia Replacement .

1

Front Bumper Fascia Lower Grille
Tip: Release the tabs to dislocate the grille from the filler assembly.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Exterior Trim - H3



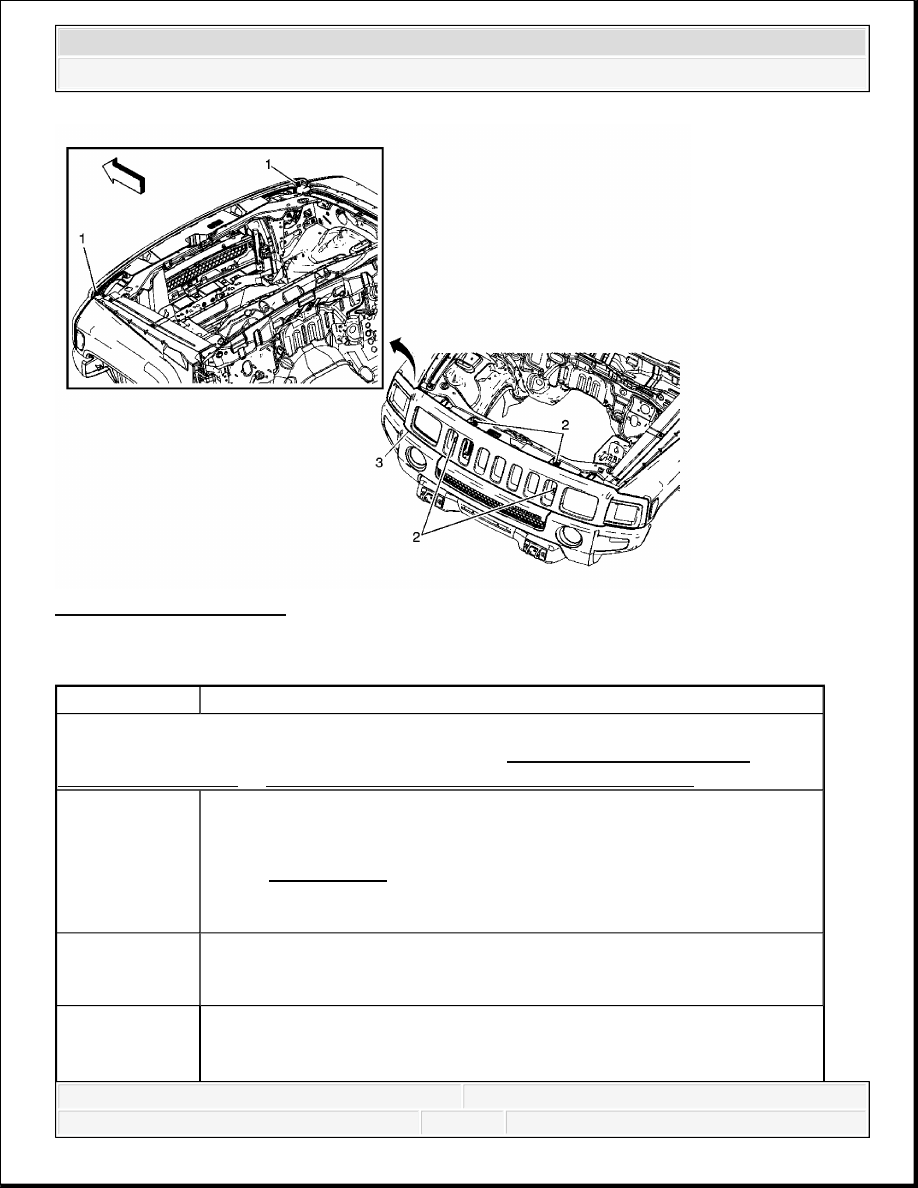

Fig. 14: Identifying Grille
Courtesy of GENERAL MOTORS CORP.

Grille Replacement

Callout

Component Name

Preliminary Procedure:
Remove the brush/grille guard (if equipped). Refer to Grille Guard/Brush Guard
Replacement (Base) or Grille Guard/Brush Guard Replacement (H3X).

1

Radiator Grille Nuts (Qty: 2)

Tighten: 7 N.m (62 lb in)

NOTE:

Refer to Fastener Notice .

2

Radiator Grille Screws (Qty: 4)

Tighten: 7 N.m (62 lb in)

Radiator Grille
Tip:



2007 Hummer H3
